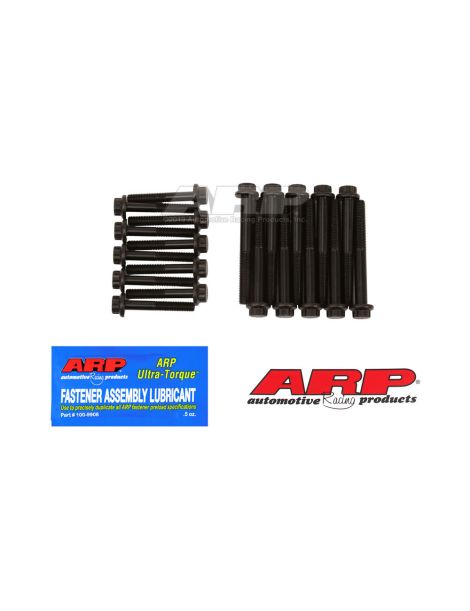

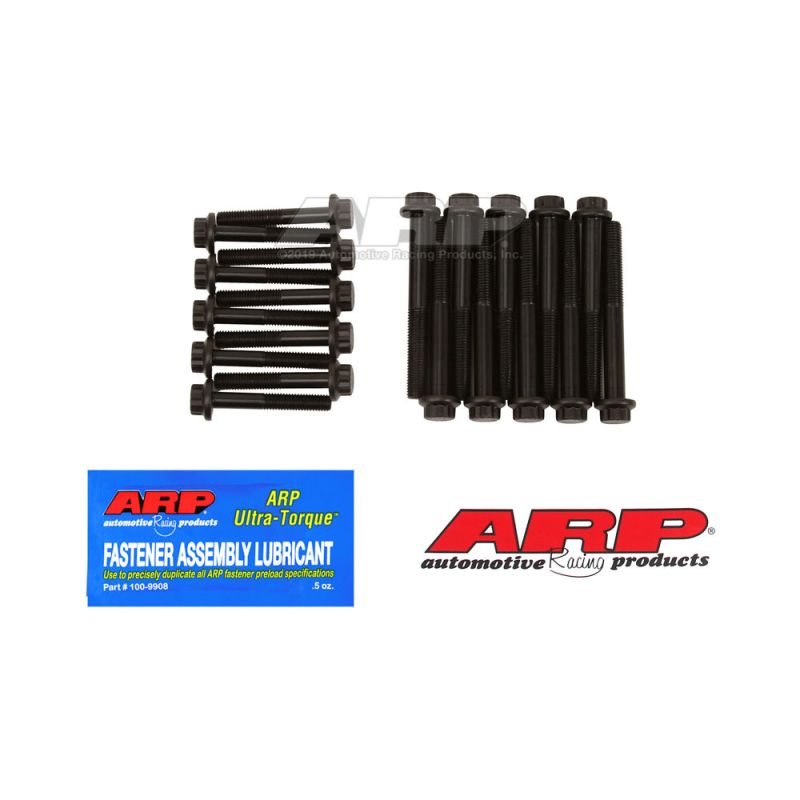

Vis de paliers renforcées ARP Opel 1.6 Turbo Z16LET

Les moteurs Opel 1.6 Turbo concernés

Au milieu des années 2000, Opel décline sa famille de quatre cylindres 1.6 essence en version turbocompressée pour animer ses modèles les plus sportifs. Le Z16LET, quatre cylindres 1.6 litre à double arbre à cames en tête et 16 soupapes, équipe l'Astra et la Corsa dans leurs déclinaisons OPC, vendues sous l'appellation VXR sur le marché britannique.

Le Z16LER en partage l'architecture, tandis que la génération suivante, désignée A16LER et A16LET, reprend le même bloc en le faisant évoluer. Ces moteurs suralimentés d'usine constituent une base de préparation appréciée : le bloc accepte des puissances nettement supérieures à celles d'origine dès lors que le bas moteur est renforcé.

Les vis de paliers renforcées ARP

Les vis de paliers assurent le maintien des chapeaux de paliers sur le bloc-moteur, et donc le serrage du vilebrequin dans ses coussinets. Elles encaissent en permanence les efforts transmis par l'embiellage : à chaque combustion, la charge appliquée au vilebrequin tente d'écarter le chapeau de son logement. Dès que la pression de suralimentation augmente, la précharge des vis d'origine devient insuffisante : le chapeau travaille, un phénomène de matage apparaît à l'interface bloc-chapeau et le vilebrequin gagne en flexion.

Forgées en acier chromoly 8740, les vis de paliers ARP présentent une tête à empreinte réduite, un large rayon sous tête qui répartit les contraintes, et des filets roulés après traitement thermique. Ce procédé, hérité de l'aéronautique, procure une tenue en fatigue très nettement supérieure à celle d'une vis filetée avant traitement. Chaque kit est livré avec des rondelles rectifiées parallèles durcies, qui garantissent un appui plan et un couple de serrage régulier.

Caractéristiques techniques

Couple de serrage

Contrairement aux vis de bielle, qui se contrôlent à l'allongement, les vis de paliers se posent au couple : le respect de la valeur préconisée conditionne la précharge et donc le jeu de fonctionnement du vilebrequin.

Guide technique

La marque ARP

Fondée au début des années 1970 en Californie par Gary Holzapfel, ancien de l'industrie aérospatiale, ARP (Automotive Racing Products) est née d'un constat simple : en compétition, la casse moteur venait souvent d'une visserie sous-dimensionnée. Cinquante ans plus tard, la marque conçoit et fabrique aux États-Unis des milliers de références (vis de culasse, goujons, vis de bielle, visserie de paliers) et équipe l'essentiel des plateaux professionnels, du drag racing à l'endurance.

Comment choisir sa visserie de paliers ?

Une référence de vis de paliers est spécifique à une famille de moteurs : elle dépend du filetage, de la longueur utile et de la géométrie du chapeau. Vient ensuite le choix entre vis et goujons.

Pose et serrage au couple

Les vis se posent bloc nu, paliers et coussinets propres et secs, chapeaux dans leur ordre et leur sens d'origine. Le serrage s'effectue au couple, en plusieurs passes croisées et progressives, avec le lubrifiant d'assemblage préconisé : la nature du lubrifiant influe directement sur la précharge obtenue à couple égal. Un contrôle du jeu radial des paliers au plastigage est vivement conseillé après serrage, avant remontage de l'embiellage.

Compatibilité moteurs

Dimensions : M10 x 1,50, longueur 60 mm

Pourquoi c'est la solution la plus économique ?

Un kit de visserie de paliers représente une fraction du coût d'une réfection de bas moteur. Si un chapeau de palier travaille sous l'effet d'une précharge insuffisante, les conséquences vont du matage des surfaces d'appui à la destruction du vilebrequin et du bloc. Monter des vis ARP pendant une ouverture moteur (alors que le bloc est déjà accessible) supprime ce risque pour un investissement marginal.
