Trimetalen hoofdlagers krukas ACL Toyota 2GR-FE

De Toyota 2GR-FE-motor

De 2GR-FE is de 3,5 liter V6 van Toyota met dubbele bovenliggende nokkenas en 24 kleppen, gemonteerd in de Camry, RAV4, Highlander, Previa, Sienna en Alphard. De afmetingen van hoofdlagertap en lagerhuis zijn die van de hier getoonde ACL-lagerset, voor vier hoofdlagers.

De krukas van deze motor draait in vier hoofdlagers. Elke tap draait tussen twee lagerhelften, de ene in het blok en de andere in het lagerdeksel: zij dragen de krukas. De hier getoonde trimetalen set van ACL Race Series vervangt ze op gebouwde motoren.

Trimetalen hoofdlagers

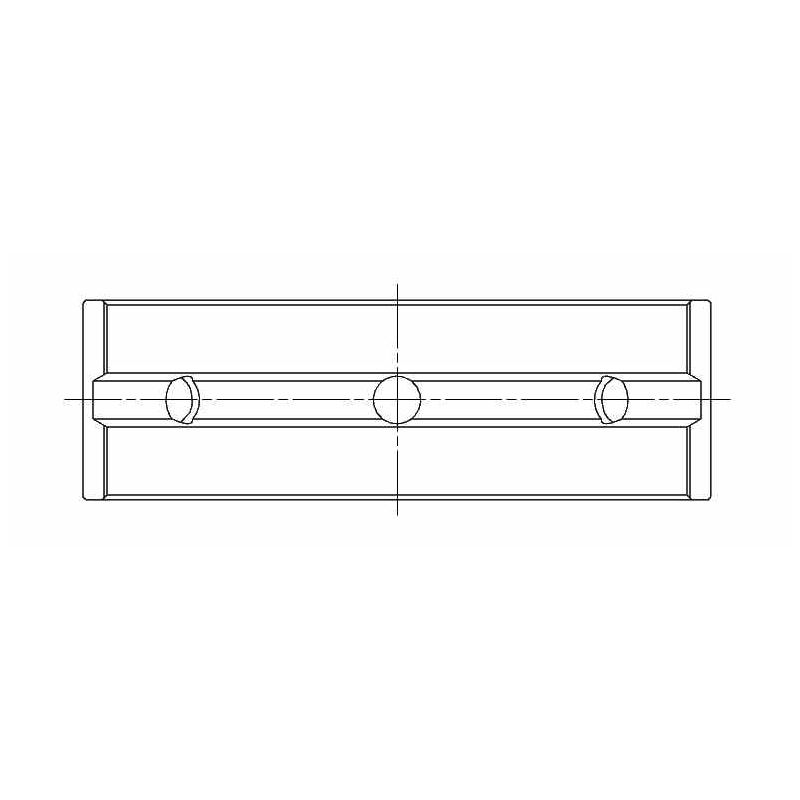

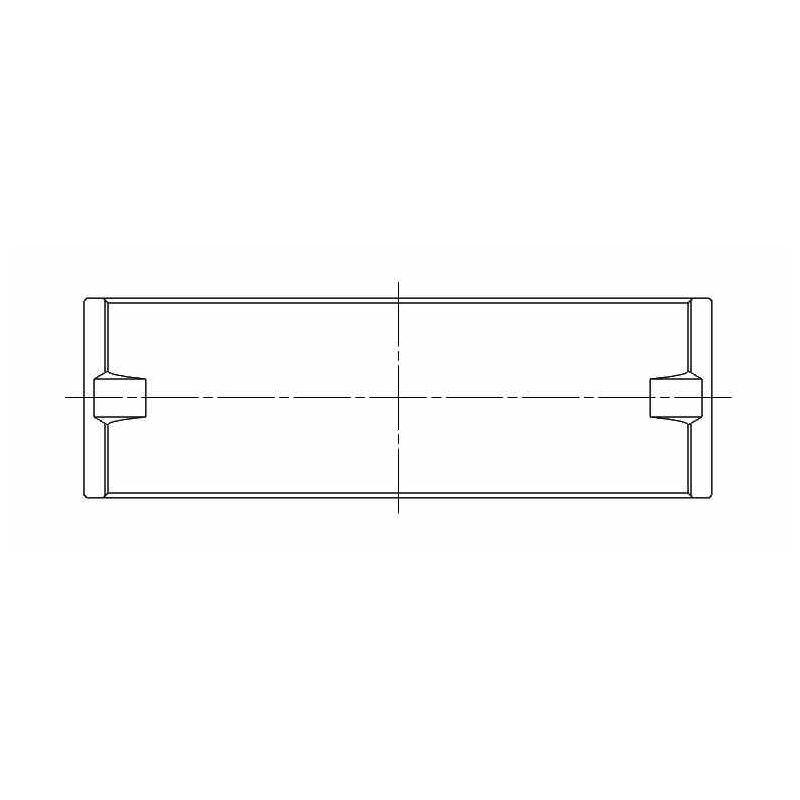

Een trimetalen lager bestaat uit drie lagen: de stalen rug voor de stijfheid, de koper-loodtussenlaag voor de draagkracht en daarboven de antifrictie-glijlaag die de hoofdlagertap beschermt. De complete set dekt de vier hoofdlagers van de krukas. De bovenste en onderste lagerhelften zijn verschillend: elke helft hoort op zijn eigen plaats.

Waar een aluminium bimetaal lager, ontworpen voor lage tot gemiddelde belastingen, ongeveer 8 000 psi verdraagt, gaat een performance-trimetaal lager tot 12 000 psi: 50 % extra marge. Dat houdt het duurzaam in een motor met turbo of compressor, of in een motor die hoog toert.

Technische specificaties

Technische gids

Deze trimetalen hoofdlagers van ACL, ontworpen voor motorbouw en motorsport, dragen veel meer belasting dan een origineel lager, of de motor nu meer vermogen krijgt, hoger toert of een turbo of compressor krijgt. Ze bestaan in meerdere maten: de standaardmaat, een maat +0.025 mm voor een hoofdlagertap die alleen gepolijst is, een slijpmaat van +0.25 mm en een HX-versie met vergrote speling voor hoogtoerige motoren of motoren met een hoog oliedebiet. Daarmee kan een geslepen krukas zonder gammawissel weer in gebruik worden genomen en de speling op olie en gebruik worden afgesteld.

Het merk

Sinds 1949 maakt ACL Bearing Company in Australië hoogwaardige motorlagers. Met de Race Series biedt het merk precieze trimetalen lagers in een ruime keuze aan maten, beproefd in tuning- en racemotoren wereldwijd.

Voertuigcompatibiliteit

Deze hoofdlagerset past op de 2GR-FE-motor van de volgende Toyota-, Lexus- en Lotus-modellen:
