Aanloopringen krukas Toyota 3S, 4S, 5S, T, Y

De Toyota motoren van de S-, T- en Y-serie

De Toyota motoren van de S-, T- en Y-serie (codes 1S, 2S, 3S-FC, 3S-FE, 3S-GE, 3S-GTE, 4S-FE, 5S-FE, T, 2T, 3T, 3T-G, 3T-GTE, 12T, 13T, 1Y, 2Y, 3Y, 4Y, 2TJ) zitten onder meer in de Toyota Celica, Carina ED, Corona, Camry, Caldina, MR2, RAV4 en Altezza. De motoren van de S-serie, gebouwd van 1980 tot 2007 met 1.8 tot 2.2 liter, zijn lijnviercilinders met gietijzeren blok en aluminium cilinderkop; vanaf de 3S hebben ze twee bovenliggende nokkenassen die door één distributieriem worden aangedreven.

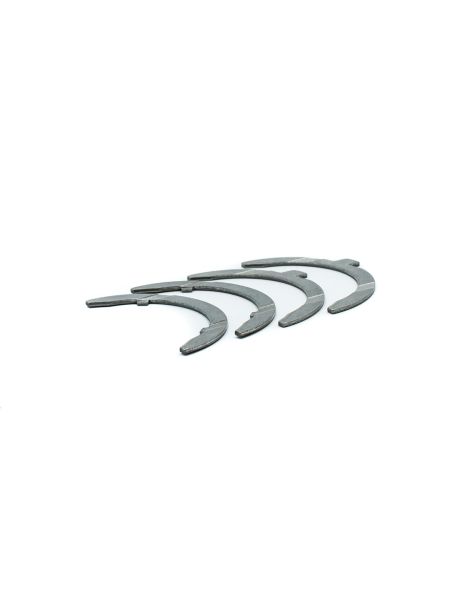

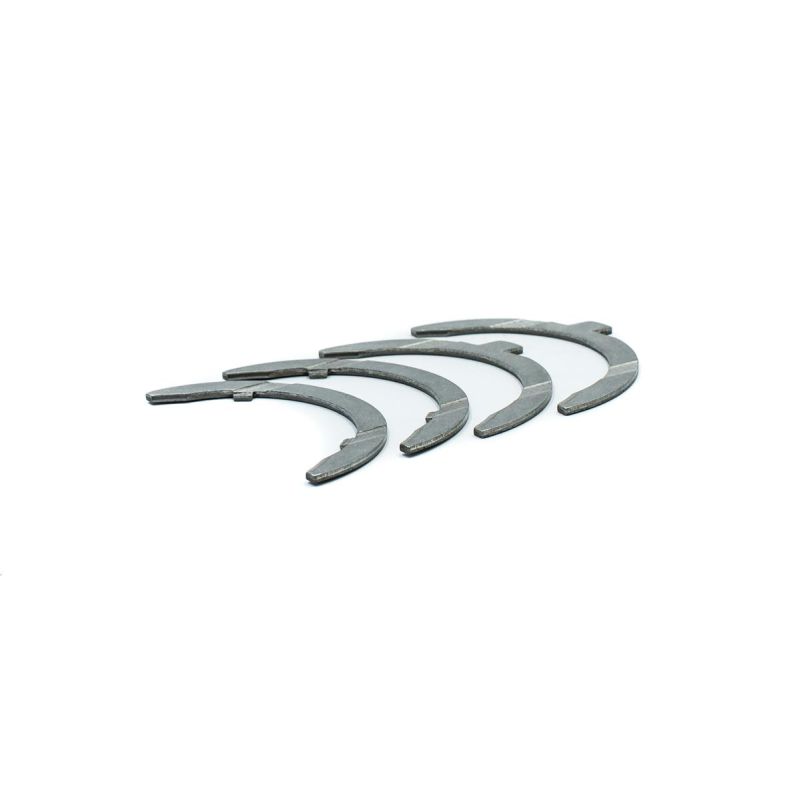

Aanloopringen (druklagers)

Aanloopringen vangen de druk van de koppeling op en bepalen de axiale speling van de krukas. Op een getunede motor met versterkte koppeling neemt deze druk toe. De ACL-uitvoering zonder coating brengt de aanloopringen terug op de originele maat. De King-uitvoering, van loodvrij aluminium Al20Sn1Cu, is door de fabrikant gecertificeerd als gelijk aan of beter dan de specificaties van de constructeur.

Deze halve ringen begrenzen de verplaatsing van de krukas in zijn as. Ze vangen bij elke ontkoppeling de druk van de koppeling op en moeten die verdragen zonder vast te lopen. Slijten ze, dan neemt de axiale speling toe, krijgt de krukas speling en raken zijn aanloopvlakken beschadigd.

Technische kenmerken

Technische gids

Elke halve ring heeft een gegroefde zijde, die voor de smering zorgt, en een gladde zijde. De gegroefde zijde komt aan de krukaskant, de gladde aan de kant van blok of deksel: verkeerd om gemonteerd voert de ring geen olie meer naar het aanloopvlak van de krukas, dat snel achteruitgaat.

Smeer de zijde naar de krukas in met montagevet, controleer of de halve ringen vlak in het blok liggen, plaats het deksel zonder forceren en draai het aan zoals de fabrikant voorschrijft. Een controle van de axiale speling met een meetklok, vergeleken met de waarde van de fabrikant, bevestigt de montage.

De twee merken

	ACL Bearing Company, Australische fabrikant van hoogwaardige motorlagers sinds 1949.
	King Engine Bearings, Israëlische fabrikant van motorlagers sinds de jaren 1960. De aanloopringen van zijn OE Replacement-reeks (AM) zijn van loodvrij aluminium.

Constructie en voordelen

Voertuigcompatibiliteit

Deze aanloopringen passen op de Toyota motoren van de S-, T- en Y-serie (motorcodes 1S, 2S, 3S-FC, 3S-FE, 3S-GE, 3S-GTE, 4S-FE, 5S-FE, T, 2T, 3T, 3T-G, 3T-GTE, 12T, 13T, 1Y, 2Y, 3Y, 4Y, 2TJ) van de volgende voertuigen:
