Versterkte koppakking VAG 2.0 TFSI EA113

Hier vind je verschillende versterkte koppakkingen voor de 2.0 TFSI EA113 motor van de merken ATHENA en COMETIC, waarvan je de technische specificaties hieronder vindt.

Geschikt voor: 2.0 TFSI EA113 motor AXX, BHZ, BPY, BWA, BWJ, BYD, BZC, CDLA, CDLB, CDLC, CDLD, CDLF, CDLG, CDLH, CDLJ, CDMA, CRZA.

Hieronder vind je de link (klik op de afbeelding) naar de tapeinden / cilinderkopbouten die op jouw 2.0 TFSI motor passen:

Technische specificaties van de standaard koppakking

• Motorboring: 82.5mm
• Dikte: 0.90mm

Technische specificaties

• Motorboring: tot 84mm
• Dikte(s) naar keuze: 0.85mm (MLS), 1.8mm (O-RING)
• Type koppakking: MLS, O-RING
• Referenties: 338486R, 330240R

De versterkte koppakkingen van het merk ATHENA worden in Italië ontworpen en geproduceerd en zijn in twee uitvoeringen verkrijgbaar:

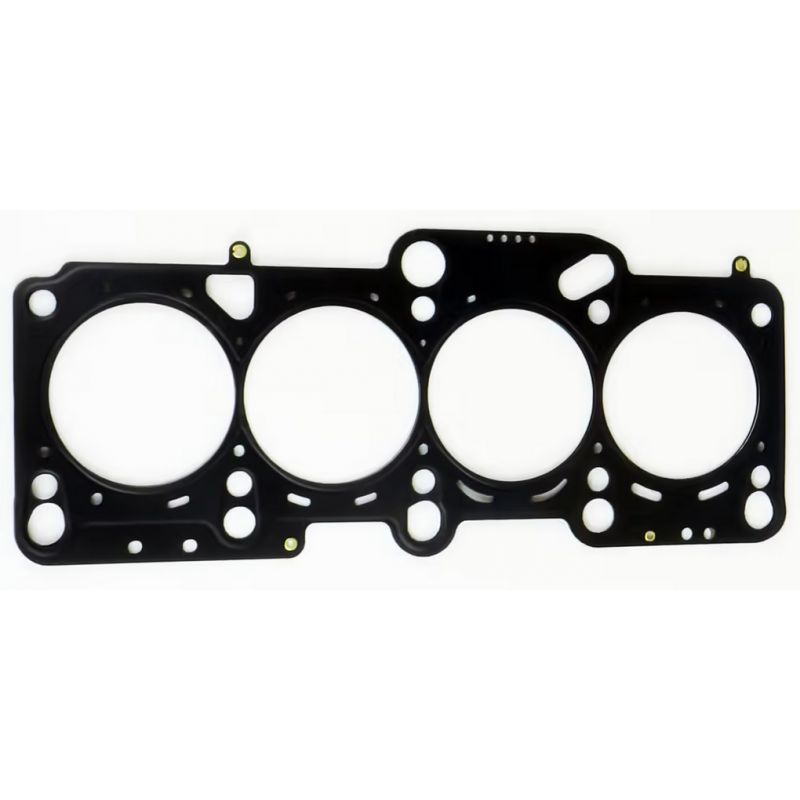

• MLS: deze pakkingen bestaan uit meerdere op elkaar gestapelde en aan elkaar geklonken platen van roestvast staal. De platen worden lasergesneden voor een hogere precisie en krijgen een oppervlaktebehandeling op basis van elastomeer (NBR of FKM). Voor een optimale afdichting zijn de contouren van de cilinders en van de water- en oliekanalen gestanst. Voor de meest extreme toepassingen wordt ter hoogte van de cilinders een versteviging toegevoegd.

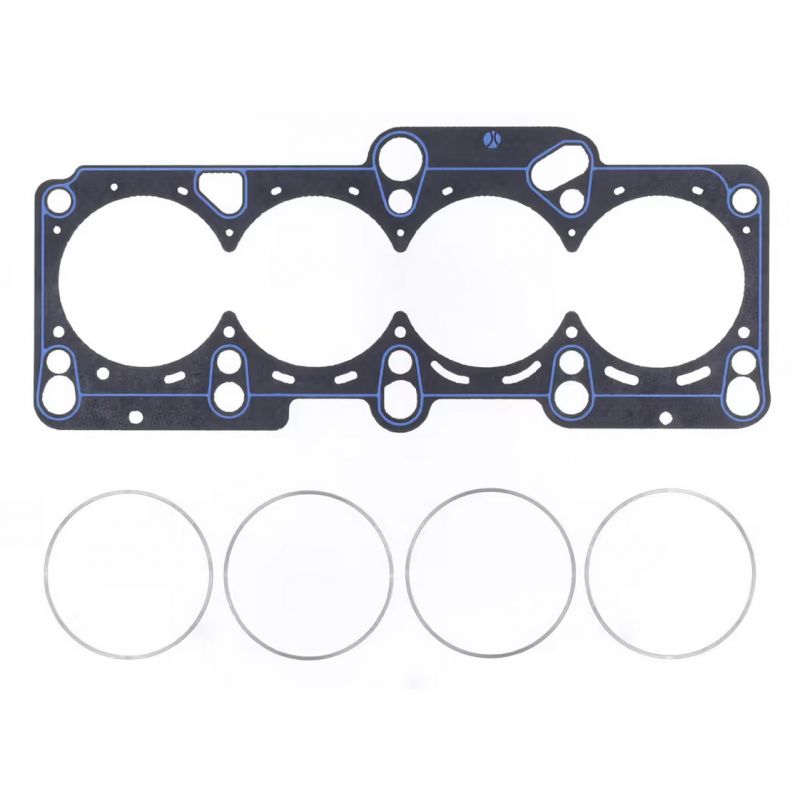

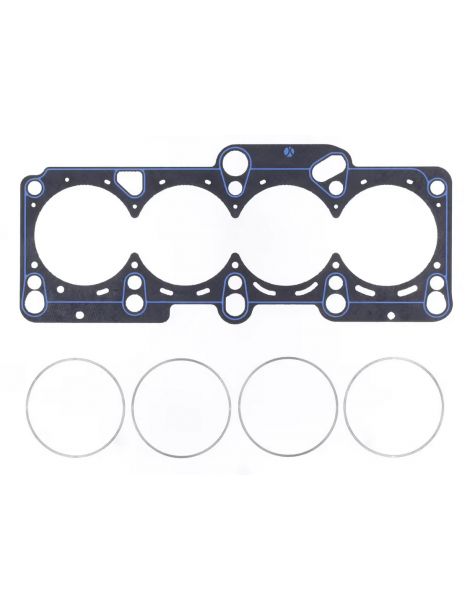

• O-ring: deze pakkingen bestaan uit een staalplaat met een asbestvrije aramidevezellaag en een ring van roestvast staal AISI 304 ter hoogte van de cilinders. Een siliconenrups op de kritieke punten (water- en oliekanalen) zorgt voor een maximale afdichting van de koppakking. Bij sterk turbogeladen motoren is dit type pakking verplicht.

Technische specificaties

• Motorboring: tot 83.5mm of tot 84mm
• Type koppakking: MLS
• Aantal lagen: 3, en 5 voor pakkingen vanaf 1.42mm dikte
• Dikte(s) naar keuze: 0.69, 0.76, 0.91, 1.02, 1.14, 1.27, 1.30, 1.42, 1.52, 1.65, 1.78, 2.03, 2.13, 2.18, 2.34, 2.49, 3.05, 3.56mm
• Referenties: C4541, C4541-027, C4541-030, C4541-036, C4541-040, C4541-045, C4541-050, C4541-051, C4541-056, C4541-060, C4541-065, C4541-070, C4541-080, C4541-084, C4541-086, C4541-092, C4541-098, C4541-120, C4541-140, H2907SP1030S, H2907SP1040S

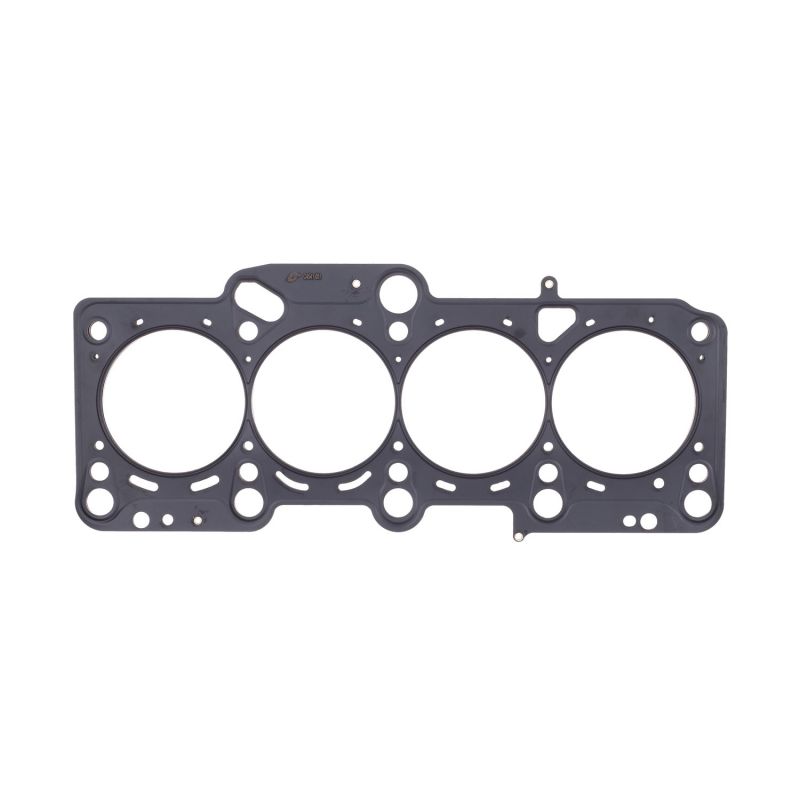

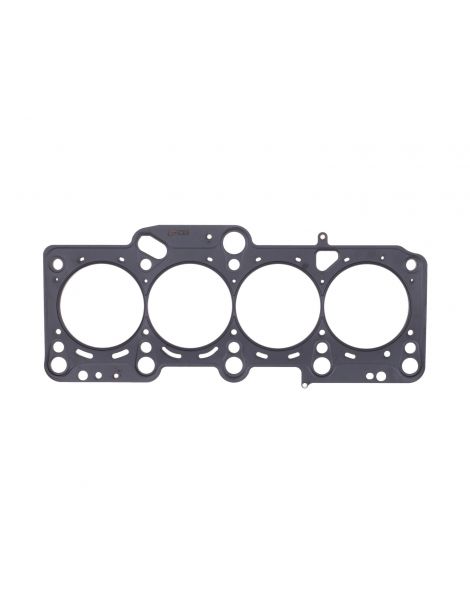

COMETIC werd in 1989 opgericht door Bob Gorman en geldt wereldwijd als een leider in het ontwerp en de productie van versterkte koppakkingen. Deze worden, net als het volledige assortiment van het merk, in de Verenigde Staten gemaakt. De versterkte koppakkingen van COMETIC bestaan uit meerdere gestanste platen van roestvast staal die door klinknagels worden samengehouden. Er zijn drie types COMETIC-koppakkingen:

MLS: gelijkwaardig aan de MLS-pakkingen van ATHENA hebben deze meerlaagse pakkingen (3 tot 5 platen roestvast staal, afhankelijk van de dikte van de pakking) stansingen rond de cilinders en de vloeistofkanalen.

• MLX: deze pakking heeft dezelfde basis als de MLS-pakking, maar er is een versteviging (omgeplooide plaat) ter hoogte van de cilinders en een speciale hogetemperatuurcoating toegevoegd.

• HP: dit is een MLX-pakking waaraan een extra laag is toegevoegd om de afdichting van de cilinders te versterken (zie hieronder).
