Kit molle valvola rinforzate Opel Vauxhall Z16LER A18XER Z18XER
Kit di 16 molle valvola rinforzate per i motori Opel e Vauxhall Z16LER, A18XER e Z18XER.
- Marca: SUPERTECH
- Motori: Z16LER, A18XER, Z18XER
- Molle: doppie
- Contenuto: molle, piattelli superiori
Motori Opel e Vauxhall interessati
Questo kit copre due famiglie di motori Opel e Vauxhall a 16 valvole: il 1.6 turbo Z16LER della Corsa D (OPC e VXR) e gli 1.8 A18XER e Z18XER, montati su Astra H e Astra J GTC, Zafira B e Tourer, Insignia A e Mokka.
Di serie, ogni valvola dello Z16LER è richiamata da una molla con codice 55567950, sia in aspirazione sia allo scarico. I semiconi (90529533) bloccano il piattello superiore e un piattello inferiore (24405817) sostiene la molla.

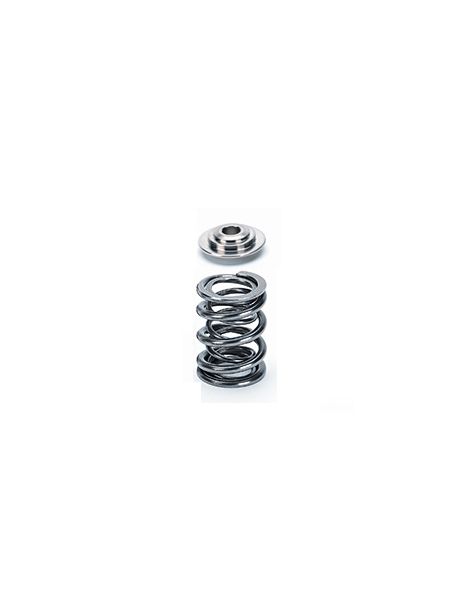

Kit molle valvola rinforzate SUPERTECH
Quando il lobo della camma si allontana, la molla deve riportare la valvola contro la sede. Troppo debole agli alti regimi, lascia rimbalzare la valvola, che può urtare il pistone: si parla di galleggiamento.
Su ogni valvola il kit monta una molla doppia con piattello superiore in titanio, per 356 N alla sede, 823 N a 11 mm di alzata e 13,6 mm di alzata massima.
Caratteristiche tecniche del kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-TS1012-Z18 | SUPERTECH | Doppie | Est. 27,5 / 20,0 mm Int. 20,0 / 15,2 mm |
356 N a 33,6 mm | 823 N a 11 mm | 42,7 N/mm | 13,6 mm | 16 molle, 16 piattelli superiori in titanio |
Montaggio del kit molle
| Componente | Originale Opel e Vauxhall | Kit molle rinforzate |
|---|---|---|
| Molla | Z16LER: 55567950 | Specifico del kit: SPR-TS1012 (doppia) |
| Piattello superiore | Specifico del kit: RET-TS50/T1, titanio | |
| Piattello inferiore | Z16LER: 24405817 | Originale mantenuto |
| Semiconi | 90529533 | Originali mantenuti |
Il kit SUPERTECH fornisce 16 molle doppie SPR-TS1012 e 16 piattelli superiori in titanio RET-TS50/T1; i piattelli inferiori e i semiconi originali restano al loro posto.
Per rilevare l'altezza di montaggio, misurate a valvola chiusa la distanza fra l'appoggio della molla sul piattello inferiore originale e la faccia inferiore del piattello superiore. Se questa distanza aumenta, ad esempio dopo il ripasso delle sedi valvola, il carico cala in funzione della rigidità della molla, millimetro dopo millimetro (altezza e carico nella tabella seguente).
| SUPERTECH | |
|---|---|
| Altezza di montaggio | 33,6 mm |
| Carico alla sede a questa altezza | 356 N |
Guida tecnica
Le marche proposte
| SUPERTECH, azienda californiana di San Jose, progetta da oltre trent'anni componenti della distribuzione per le competizioni. Le molle sono in lega cromo-silicio-vanadio, i piattelli in titanio di grado militare, e ogni lotto subisce controlli acustici, controlli a raggi X e controlli laser. |
Come scegliere
Molle più ferme consentono al motore di salire di giri, di accogliere un albero più generoso o più sovralimentazione senza galleggiamento delle valvole. Questo kit offre 356 N alla sede e 823 N a 11 mm di alzata. Prima di acquistare, accertatevi che l'albero previsto alzi meno dei 13,6 mm ammessi dal kit. I valori sopra riportati si riferiscono al kit nella forma in cui viene fornito.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Per scegliere il carico, confrontate l'alzata del vostro albero con il regime a cui puntate: più sono elevati, più conta la fermezza della molla. Questo kit applica 356 N sulla sede, cioè 80 lbs. Non inseguite il carico massimo: una molla inutilmente dura affatica camme e distribuzione. Usate questo valore come riferimento e verificate che l'alzata dell'albero resti sotto 13,6 mm. La rigidità di 42,7 N/mm indica di quanto cresce il carico a ogni millimetro di compressione. |
| Molla singola o doppia | Le due spire di una molla doppia, una dentro l'altra, si dividono il carico: più forza a parità di ingombro e vibrazioni meglio smorzate. Una molla singola ha una sola spira. Il kit fornisce molle e piattelli superiori, mentre per la parte bassa e per i semiconi si riutilizzano i pezzi di serie. |
Quando le molle rinforzate diventano necessarie
- Profilo di camma più spinto rispetto alla serie
- Limite di giri portato oltre il valore originale di fabbrica
- Pressione di sovralimentazione aumentata
- Testata rifatta per pista, drift o rally
- Molle stanche o valvole che rimbalzano vicino al limitatore
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Opel Astra H 1.8 (L35, L48, L69) | Z18XER, A18XER | 2005-2010 | |
| Opel Astra H GTC 1.8 (L08) | Z18XER, A18XER | 2006-2010 | |
| Opel Astra H TwinTop 1.8 (L67) | Z18XER, A18XER | 2005-2010 | |
| Opel Astra J GTC 1.8 | A18XER | 2011-2013 | |
| Opel Corsa D 1.6 Turbo (L08, L68) | Z16LER | 2006-2014 | |
| Opel Insignia A 1.8 (68, 69) | A18XER | 2008-2017 | |
| Opel Insignia A Sports 1.8 (35) | A18XER | 2008-2017 | |
| Opel Mokka / Mokka X 1.8, 1.8 4x4 | A18XER | 2013-2019 | |
| Opel Zafira B 1.8 (M75) | Z18XER, A18XER | 2005-2015 | |
| Opel Zafira Tourer C 1.8 (75) | A18XER | 2011-2018 | |
| Vauxhall Astra Mk V (H) 1.8 (L35, L48) | Z18XER, A18XER | 2004-2010 | |
| Vauxhall Astra Mk V (H) Sport Hatch 1.8 i 16V (L08) | Z18XER, A18XER | 2007-2010 | |
| Vauxhall Astra Mk V (H) TwinTop 1.8 (L67) | Z18XER, A18XER | 2008-2010 | |
| Vauxhall Corsa Mk III (D) 1.6 VXR (L08) | Z16LER | 2006-2014 | |
| Vauxhall Insignia Mk I (A) 1.8 (68, 69) | A18XER | 2008-2017 | |
| Vauxhall Insignia Mk I (A) Sports 1.8 (35) | A18XER | 2008-2017 | |
| Vauxhall Zafira Mk II (B) 1.8 | Z18XER, A18XER | 2005-2015 | |
| Vauxhall Zafira Tourer Mk III (P12) 1.8 (75) | A18XER | 2011-2018 |
Codice OEM (molla valvola): 55567950 (Z16LER, aspirazione e scarico)
Prodotti correlati
Con la testata già aperta per le molle, conviene rinnovare pure le valvole, sia lato aspirazione sia lato scarico. Gli articoli disponibili per questi motori sono qui sotto:
| Valvole di aspirazione Opel Z16LER A18XER Z18XER → |
| Valvole di scarico Opel Z16LER A18XER Z18XER → |
-
