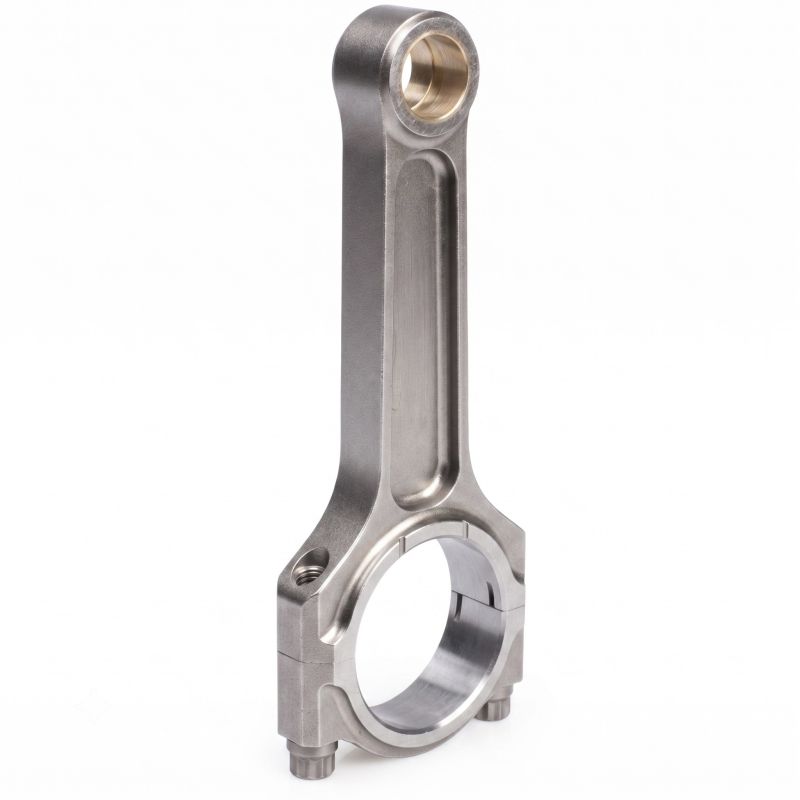

Bielle forgiate Porsche Macan S 3.0 V6 Biturbo per pistoni forgiati

Il motore Porsche Macan S 3.0 V6 Biturbo

La Porsche Macan S inaugura un V6 benzina da 3,0 litri alimentato da due turbocompressori alloggiati nella V (architettura hot-vee), per una risposta pronta e una coppia disponibile già ai bassi regimi. Con una cilindrata di 2.997 cm³ (alesaggio 96 mm, corsa 69 mm), eroga 340 CV sulla Macan S e 360 CV sulla Macan GTS (95B, 2014-2018).

Non appena si aumenta la pressione di sovralimentazione o si riprogramma la centralina, il manovellismo subisce sforzi ben superiori a quelli previsti in origine. Le bielle forgiate in acciaio 4340 rendono allora affidabile il basamento e permettono guadagni di potenza duraturi, al riparo dalla rottura.

Le bielle forgiate

Componente d’usura essenziale del motore, la biella collega il pistone all’albero motore e ne converte la corsa in rotazione. A ogni combustione viene fortemente compressa, poi tesa quando il pistone risale. Su un motore di serie questi sforzi restano in un campo sicuro; in preparazione, al crescere della pressione di sovralimentazione e del regime, aumentano e la biella di serie, di norma sinterizzata per la grande serie, diventa il probabile punto di rottura.

Forgiata a caldo da un acciaio legato, la biella rinforzata presenta una fibratura continua che moltiplica la sua resistenza alla fatica e alla rottura. Rettificata, equilibrata e completata da viteria ad alte prestazioni, garantisce un’affidabilità duratura del basamento. Il suo montaggio diventa imprescindibile con pistoni forgiati, una sovralimentazione rivista al rialzo, una salita di regime o un aumento di cilindrata. Pensate per i motori elaborati, queste bielle forgiate si adattano a ogni disciplina (rally, drift, drag, pista e trackday, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Caratteristiche tecniche delle bielle forgiate Macan S 3.0 V6

Coppia di serraggio e allungamento

Il riferimento resta il metodo per allungamento (stretch gauge): in caso di dubbio prevale sempre l’istruzione fornita con il kit. Le coppie indicate si intendono per un montaggio con lubrificante ARP.

Guida tecnica

Acciaio forgiato 4340: di cosa si tratta?

Il 4340 è un acciaio basso-legato al nichel, cromo e molibdeno, scelto in aeronautica e nelle competizioni per la sua combinazione di resistenza e tolleranza agli urti. Forgiato e poi indurito con tempra e rinvenimento, offre un’elevata resistenza alla trazione, una tenuta a fatica di primo piano e la flessibilità necessaria per assorbire carichi brutali senza rompersi. Rispetto al metallo sinterizzato di una biella di serie, pensato per il costo di produzione, il 4340 forgiato apporta circa il 19% di carico di snervamento in più, quasi l’8% di resistenza alla trazione in più e dal 19 al 37% di resistenza a fatica in più: la sua durata sotto carichi ripetuti si moltiplica. Ecco perché si impone come materiale di riferimento quando pressione e regime salgono.

I profili di biella

Profilo a I: il corpo ha una sezione a I, più sottile al centro. Rispetto a una biella a H abbassa la massa in movimento, alleggerisce il manovellismo e favorisce salite di giri vivaci. Su un moderno V6 3.0 biturbo come quello del Macan S, questo profilo è il miglior compromesso tra leggerezza e resistenza, dall’uso stradale sportivo alla pista. È il profilo scelto per queste bielle.

Come scegliere la viteria di biella?

La vite di biella subisce cicli di carico incessanti per tenere il cappello solidale alla testa: la sua qualità decide l’affidabilità dell’insieme. La mossa giusta è scegliere il grado ARP in base alla preparazione prevista, poi rispettare alla lettera coppia e allungamento di montaggio. Per questo motore sono disponibili due gradi ARP:

ARP 2000 (resistenza alla trazione circa 220.000 psi, ossia ~1.517 MPa) è il grado ad alte prestazioni di riferimento. Copre preparazioni fino a 150 cv per cilindro in 5/16″ e 200 cv per cilindro in 3/8″, fino a 8.500 giri/min. Molto diffuso in pista, nei trackday, nel drift, rally, drag e cronoscalata, unisce robustezza, affidabilità e versatilità, senza vincoli di stoccaggio particolari.

ARP L19 (resistenza alla trazione circa 260.000 psi, ossia ~1.793 MPa) si rivolge alle preparazioni estreme: fino a 200 cv per cilindro in 5/16″ e 250 cv per cilindro in 3/8″, fino a 10.000 giri/min, con forte pressione di sovralimentazione e regimi alti prolungati. Più specialistica, la lega teme la corrosione e l’infragilimento da idrogeno: va stoccata e montata oliata, al riparo dall’umidità.

Misura dell’allungamento delle viti

Acquista il misuratore di allungamento ARP →

Le marche proposte

ZRP è un marchio greco specializzato in bielle forgiate ad alte prestazioni, ideate ad Atene da Alex Drakos. Forgiata in acciaio 4340, ogni biella è lavorata con cura ed equilibrata a ±1 g per restare affidabile in alto nel contagiri. Elaborate e controllate in Grecia, convalidate in rally, in pista e nel drift, sono qui declinate in profilo a I con viteria ARP 2000 o ARP L19.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Veicoli compatibili con il motore Porsche Macan S 3.0 V6

Queste bielle forgiate si adattano ai veicoli equipaggiati con il V6 3.0 benzina biturbo della Porsche Macan S, elencati di seguito.

Riferimento OEM:

Perché è la soluzione più economica?

Riparare un basamento di serie dopo una rottura (biella spezzata, deformata o rigata) costringe a sostituire bielle e pistoni insieme, quasi sempre danneggiati contemporaneamente, solo per tornare allo stato originale. Il conto sale in fretta, senza alcun progresso.

A budget simile, talvolta inferiore, scegliere fin dalla preparazione bielle forgiate in acciaio 4340 e pistoni forgiati offre un’affidabilità e un margine di sicurezza ben superiori e libera un reale potenziale di guadagno di potenza. È la scelta dei preparatori europei da oltre quindici anni.

A parità di budget: più affidabilità, più potenziale, più longevità.
