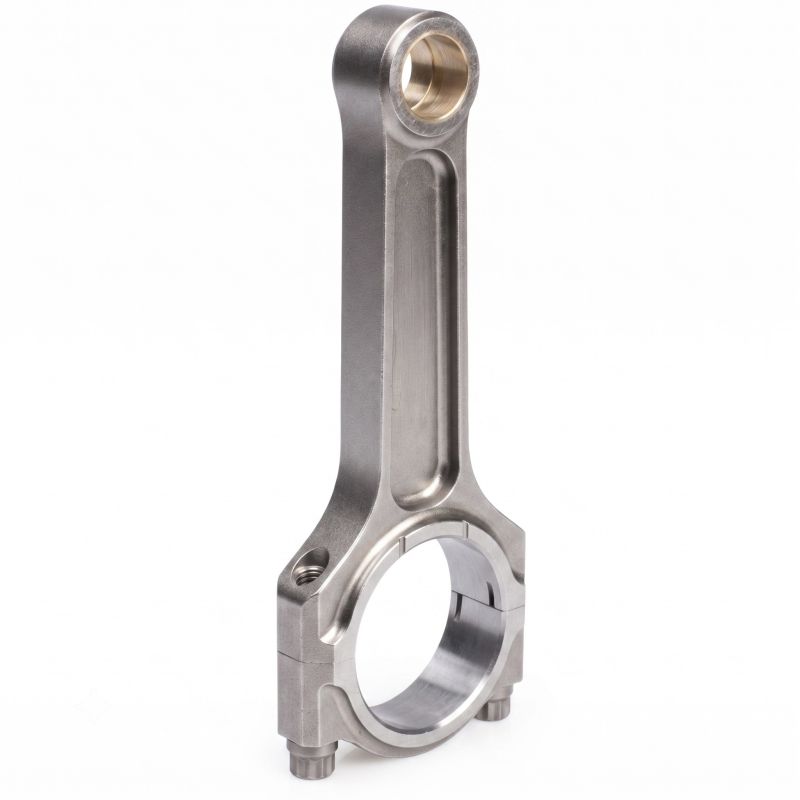

Gesmede drijfstangen Porsche Macan S 3.0 V6 Biturbo voor gesmede zuigers

De Porsche Macan S 3.0 V6 Biturbo-motor

De Porsche Macan S introduceert een 3.0-liter benzine-V6 met twee turbo's binnen de V (hot-vee-opstelling), voor een directe respons en koppel dat al laag in de toeren beschikbaar is. Met een cilinderinhoud van 2.997 cm³ (boring 96 mm, slag 69 mm) levert hij 340 pk in de Macan S en 360 pk in de Macan GTS (95B, 2014-2018).

Zodra de laaddruk omhoog gaat of het motormanagement wordt geherprogrammeerd, krijgt het drijfwerk krachten te verduren die ver boven de oorspronkelijke ontwerpwaarden liggen. Gesmede drijfstangen van 4340-staal maken het onderblok dan betrouwbaar en zorgen voor duurzame vermogenswinst zonder breukrisico.

De gesmede drijfstangen

Als centraal slijtdeel van de motor verbindt de drijfstang de zuiger met de krukas en zet ze de zuigerslag om in rotatie. Bij elke verbranding wordt ze krachtig samengedrukt, daarna gerekt wanneer de zuiger weer opstijgt. Op een standaardmotor blijven die belastingen in een veilig bereik; bij een opbouw nemen ze toe met de laaddruk en het toerental, en de standaarddrijfstang, meestal gesinterd voor de grote serie, wordt het waarschijnlijke breekpunt.

Heet gesmeed uit een gelegeerd staal, heeft de versterkte drijfstang een doorlopende vezelstructuur die haar weerstand tegen vermoeiing en breuk vermenigvuldigt. Geslepen, uitgebalanceerd en aangevuld met hoogwaardige bouten, zorgt ze voor blijvende betrouwbaarheid van het onderblok. Haar montage wordt onvermijdelijk met gesmede zuigers, verhoogde laaddruk, hogere toeren of een grotere cilinderinhoud. Ontworpen voor opgevoerde motoren, zijn deze gesmede drijfstangen geschikt voor elke discipline (rally, drift, drag, circuit en trackdays, bergrace, time attack) en begeleiden ze Stage 2-, Stage 3- en Stage 4+-opbouwen, tot aan de wedstrijdmotor.

Technische specificaties van de gesmede Macan S 3.0 V6-drijfstangen

Aanhaalmoment en rek

De referentie blijft de rekmethode (stretch gauge): bij twijfel geldt steeds de bij de set geleverde handleiding. De vermelde aanhaalmomenten gelden voor montage met ARP-smeermiddel.

Technische gids

Gesmeed staal 4340: wat is dat?

4340 is een laaggelegeerd staal met nikkel, chroom en molybdeen, in de luchtvaart en de motorsport gekozen om zijn mengeling van sterkte en slagvastheid. Gesmeed en daarna gehard door harden en ontlaten, biedt het een hoge treksterkte, een eersteklas vermoeiingslevensduur en de nodige soepelheid om brute belastingen op te vangen zonder te breken. Tegenover het sintermetaal van een standaarddrijfstang, ontworpen voor de fabricagekost, voegt gesmeed 4340 ongeveer 19% rekgrens, bijna 8% treksterkte en 19 tot 37% vermoeiingsweerstand toe: de levensduur onder herhaalde belasting wordt vermenigvuldigd. Daarom geldt het als referentiemateriaal wanneer druk en toerental stijgen.

De drijfstangprofielen

I-profiel: het lichaam heeft een I-doorsnede, in het midden dunner. Tegenover een H-profiel verlaagt het de bewegende massa, verlicht het het drijfwerk en bevordert het een vlot oplopen van de toeren. Op een moderne 3.0 biturbo-V6 zoals die van de Macan S is dit profiel het beste compromis tussen lichtheid en sterkte, van sportief straatgebruik tot het circuit. Het is het profiel dat voor deze drijfstangen is gekozen.

Hoe kies je je drijfstangbouten?

De drijfstangbout doorstaat onophoudelijke lastwisselingen om de kap vast op het grote oog te houden: de kwaliteit ervan bepaalt de betrouwbaarheid van het geheel. De juiste keuze is de ARP-kwaliteit af te stemmen op de beoogde opbouw en vervolgens aanhaalmoment en rek nauwgezet te respecteren. Voor deze motor zijn twee ARP-kwaliteiten beschikbaar:

ARP 2000 (treksterkte ongeveer 220.000 psi, oftewel ~1.517 MPa) is de toonaangevende hoogwaardige kwaliteit. Ze dekt opbouwen tot 150 pk per cilinder in 5/16″ en 200 pk per cilinder in 3/8″, tot 8.500 t/min. Wijdverbreid op circuit, trackdays, drift, rally, drag en bergrace, verenigt ze robuustheid, betrouwbaarheid en veelzijdigheid, zonder bijzondere bewaarvereiste.

ARP L19 (treksterkte ongeveer 260.000 psi, oftewel ~1.793 MPa) mikt op extreme opbouwen: tot 200 pk per cilinder in 5/16″ en 250 pk per cilinder in 3/8″, tot 10.000 t/min, bij hoge laaddruk en aanhoudend hoge toeren. Specialer, vreest de legering corrosie en waterstofbrosheid: ze moet geolied en vochtvrij worden bewaard en gemonteerd.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP is een Grieks merk gespecialiseerd in hoogwaardige gesmede drijfstangen, in Athene bedacht door Alex Drakos. Uit 4340-staal gesmeed, wordt elke drijfstang zorgvuldig bewerkt en uitgebalanceerd op ±1 g om in het hoge toerenbereik betrouwbaar te blijven. In Griekenland ontwikkeld en gecontroleerd, bevestigd in rally, op circuit en in drift, komen ze hier in I-profiel met ARP 2000 of ARP L19.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigen compatibel met de Porsche Macan S 3.0 V6-motor

Deze gesmede drijfstangen passen in voertuigen met de 3.0 benzine-biturbo-V6 van de Porsche Macan S, hieronder vermeld.

OEM-referentie:

Waarom is dit de voordeligste oplossing?

Een standaard onderblok herstellen na een schade (een gebroken, vervormde of beschadigde drijfstang) dwingt ertoe drijfstangen en zuigers samen te vervangen, vrijwel altijd tegelijk beschadigd, alleen om de uitgangstoestand te herstellen. De rekening loopt snel op, zonder enige vooruitgang.

Voor een vergelijkbaar, soms lager budget biedt de keuze voor gesmede 4340-drijfstangen en gesmede zuigers al bij de opbouw een veel hogere betrouwbaarheid en veiligheidsmarge, en ontsluit ze echt potentieel voor vermogenswinst. Het is de keuze van Europese motorbouwers sinds meer dan vijftien jaar.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur.
