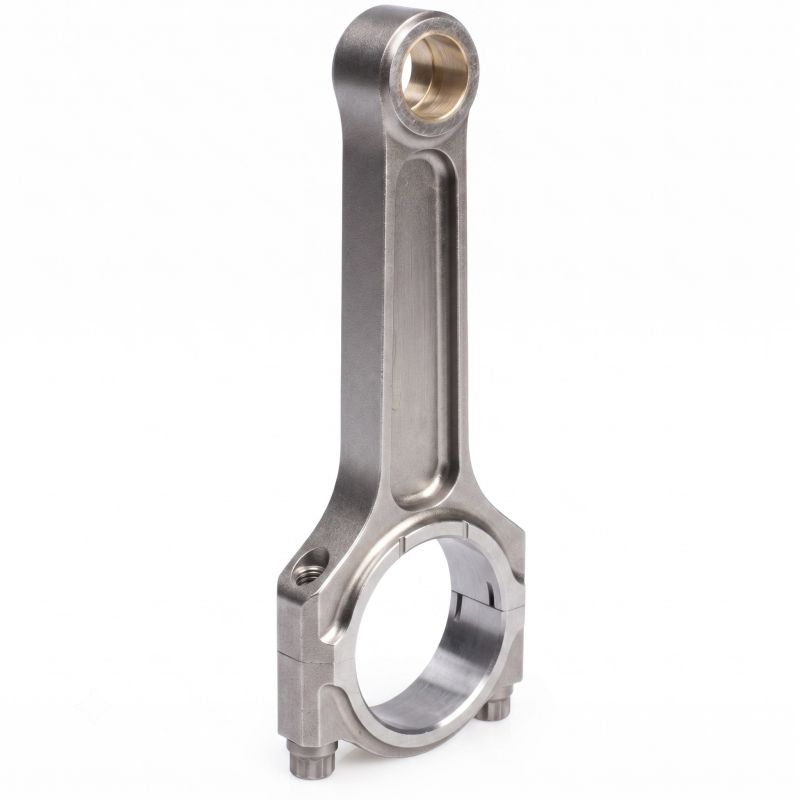

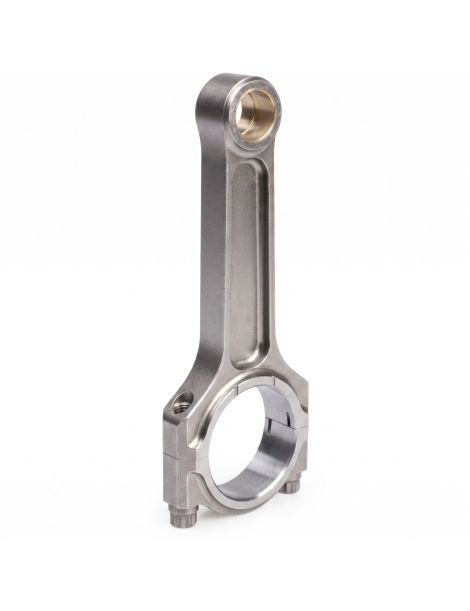

Bielles forgées Porsche Macan S 3.0 V6 Biturbo pour pistons forgés

Le moteur Porsche Macan S 3.0 V6 Biturbo

La Porsche Macan S étrenne un V6 essence de 3,0 litres gavé par deux turbocompresseurs implantés dans le V (architecture hot-vee), gage d'une réponse vive et d'un couple présent dès les bas régimes. D'une cylindrée de 2 997 cm³ (alésage 96 mm, course 69 mm), il délivre 340 ch sur la Macan S et 360 ch sur la Macan GTS (95B, 2014-2018).

Dès que la pression de suralimentation grimpe ou que le calculateur est reprogrammé, l'attelage mobile encaisse des efforts bien supérieurs à ceux prévus à la conception. Des bielles forgées en acier 4340 fiabilisent alors le bas moteur et rendent les gains de puissance durables, à l'abri de la rupture.

Les bielles forgées

Pièce d’usure maîtresse du moteur, la bielle fait le lien entre le piston et le vilebrequin et transforme la translation du piston en rotation. À chaque combustion elle est comprimée avec force, puis tendue lorsque le piston repart vers le haut. Sur une motorisation de série ces sollicitations restent dans une plage sûre ; en préparation, lorsque la pression de suralimentation et le régime augmentent, elles s’amplifient et la bielle d’origine, généralement frittée pour la grande série, devient le point de rupture probable.

Forgée à chaud à partir d’un acier allié, la bielle renforcée présente un fibrage continu qui multiplie sa résistance à la fatigue et à la rupture. Rectifiée, équilibrée et complétée par une visserie haute performance, elle fiabilise durablement le bas moteur. Son montage devient incontournable avec des pistons forgés, une suralimentation revue à la hausse, une prise de régime ou un accroissement de cylindrée. Conçues pour les moteurs préparés, ces bielles forgées couvrent toutes les disciplines (rallye, drift, course d’accélération, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au bloc de compétition.

Caractéristiques techniques des bielles forgées Macan S 3.0 V6

Couple de serrage et allongement

La référence reste la méthode par allongement (stretch gauge) : en cas de doute, la notice fournie avec le kit fait toujours foi. Les couples mentionnés s’entendent pour un montage lubrifié à la graisse ARP.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Le 4340 est un acier faiblement allié au nickel, chrome et molybdène, retenu en aéronautique comme en compétition pour sa combinaison de résistance et de tolérance aux chocs. Forgé puis durci par trempe et revenu, il offre une résistance à la traction élevée, une tenue en fatigue de premier plan et la souplesse nécessaire pour encaisser les charges brutales sans rompre. Par rapport au métal fritté d’une bielle de série, conçu pour le coût de production, le 4340 forgé apporte environ 19 % de limite élastique supplémentaire, près de 8 % de résistance à la traction en plus et de 19 à 37 % d’endurance en fatigue de mieux : sa tenue dans le temps sous charges répétées est démultipliée. Voilà pourquoi il s’impose comme matériau de référence quand la pression et le régime montent.

Les profils de bielle

Profil en I : le corps présente une section en I, plus mince en son milieu. Comparé à une bielle en H, il abaisse la masse en mouvement, allège l’attelage et favorise des prises de tours vives. Sur un V6 3.0 biturbo moderne comme celui du Macan S, ce profil constitue le meilleur compromis entre légèreté et résistance, du roulage sportif à la piste. C’est le profil retenu pour ces bielles.

Comment choisir sa visserie de bielle ?

La vis de bielle subit des cycles de charge incessants pour maintenir le chapeau solidaire de la tête : sa qualité décide de la fiabilité de l’ensemble. Le bon réflexe consiste à choisir le grade ARP selon la préparation envisagée, puis à respecter à la lettre le couple et l’allongement de montage. Deux grades ARP sont disponibles pour ce moteur :

ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) est le grade haute performance de référence. Il couvre les préparations jusqu’à 150 ch par cylindre en 5/16″ et 200 ch par cylindre en 3/8″, jusqu’à 8 500 tr/min. Très répandu en circuit, trackday, drift, rallye, drag et course de côte, il allie robustesse, fiabilité et polyvalence, sans contrainte de stockage particulière.

ARP L19 (résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa) s’adresse aux préparations extrêmes : jusqu’à 200 ch par cylindre en 5/16″ et 250 ch par cylindre en 3/8″, jusqu’à 10 000 tr/min, sous forte pression de suralimentation et hauts régimes prolongés. Plus pointu, l’alliage redoute la corrosion et la fragilisation par l’hydrogène : son stockage et son montage se font impérativement huilés, à l’abri de l’humidité.

Mesure de l’allongement des vis

Acheter la jauge d’allongement ARP →

Les marques proposées

ZRP est une marque grecque spécialisée dans les bielles forgées hautes performances, imaginées à Athènes par Alex Drakos. Forgée en acier 4340, chaque bielle est usinée avec minutie et équilibrée à ±1 g pour rester fiable en haut de compte-tours. Élaborées et contrôlées en Grèce, validées en rallye, sur circuit et en drift, elles se déclinent ici en profil I avec visserie ARP 2000 ou ARP L19.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Porsche Macan S 3.0 V6

Ces bielles forgées s'adaptent aux véhicules animés par le V6 3.0 essence biturbo de la Porsche Macan S, listés ci-dessous.

Référence OEM :

Pourquoi c’est la solution la plus économique ?

Réparer un bas moteur d’origine après une casse (bielle rompue, déformée ou marquée) oblige à remplacer ensemble bielles et pistons, presque toujours détériorés simultanément, pour seulement revenir à l’état d’origine. L’addition grimpe vite, sans le moindre progrès à la clé.

À budget voisin, parfois inférieur, choisir dès la préparation des bielles forgées en acier 4340 et des pistons forgés apporte une fiabilité et une marge de sécurité bien supérieures, et libère un vrai potentiel de gain de puissance. C’est le choix des préparateurs européens depuis plus de quinze ans.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
