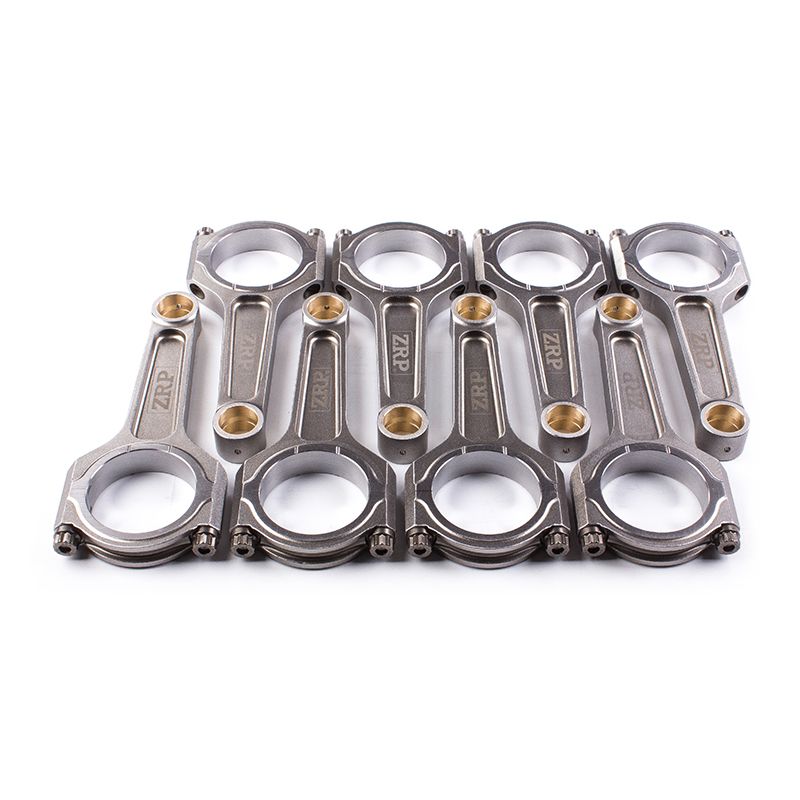

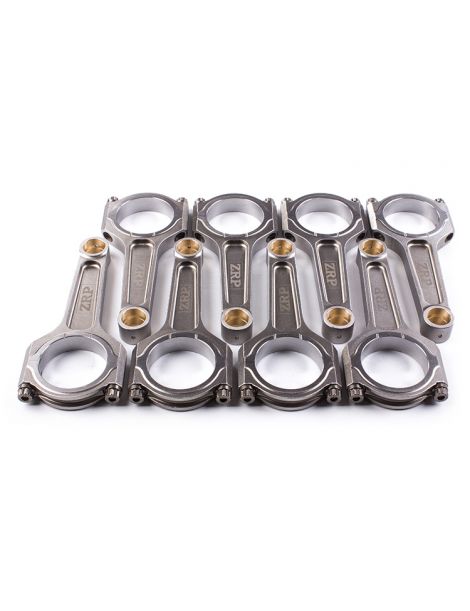

Gesmede drijfstangen Chevrolet Small Block - V8 - hart-op-hart 144,78 mm voor gesmede zuigers

De Chevrolet Small Block motor

Eind 1954 geïntroduceerd voor modeljaar 1955 was de Chevrolet Small Block de eerste kopklep-V8 van General Motors, die debuteerde in de Corvette en de Bel Air onder de naam „Turbo-Fire". Met een aanvankelijke cilinderinhoud van 265 ci (4,3 L) rust dit gietijzeren blok onder 90° op vijf hoofdlagers, gebruikt het een via stoterstangen bediende OHV-kleppentrein met twee kleppen per cilinder en combineert het een boring van 3,75" met een slag van 3,00", goed voor tot 195 pk in de vierkeel-uitvoering. Licht, compact en goedkoop te produceren, verankerde het de V8-architectuur blijvend bij Chevrolet.

In de loop der jaren groeide de cilinderinhoud van 265 naar 400 ci (6,6 L) via 283 ci (4,6 L), 327 ci (5,4 L), 305 ci (5,0 L) en vooral de in 1967 gelanceerde 350 ci (5,7 L), die de referentie van het merk werd. Hij dreef alles aan van de Corvette tot de Camaro, Chevelle, Nova en de C/K-pick-ups, en werd door vrijwel elke GM-divisie overgenomen. In meer dan 90 miljoen exemplaren gebouwd, van carburateur tot injectie, bleef deze Small Block van de eerste generatie tot begin jaren 2000 in dienst voordat hij plaatsmaakte voor de LT- en daarna LS-families.

De gesmede drijfstangen

Deze drijfstangen worden gesmeed uit hoogwaardig 4340-staal en daarna bewerkt op de originele hartafstand van 144,78 mm: ze vervangen de standaard drijfstang van de Small Block rechtstreeks, zonder de geometrie van het onderblok te wijzigen. Vervanging wordt nodig zodra er gesmede zuigers in gaan, zodra het maximumtoerental stijgt, zodra de laaddruk toeneemt of de cilinderinhoud groeit, situaties waarin het standaard onderdeel geen reserve meer biedt.

Voorzien voor getunede V8-motoren, of ze nu scherp afgestemd atmosferisch, turbo of met compressor zijn, dienen ze alle disciplines: rally, drift, drag, circuit en trackday, bergrace, time attack. Ze begeleiden opbouwen in Stage 2, Stage 3 en Stage 4+ tot de volledig herbouwde wedstrijdmotor; met 570 g per drijfstang in I-profiel houden ze de massa op de acht cilinders onder controle.

Technische specificaties van de gesmede Small Block drijfstangen

Aanhaalmoment en rek

Bij deze uitvoering met 144,78 mm hart-op-hartafstand is het gebruikelijk om een proef buiten de motor te doen voor de definitieve montage: de stang wordt op de werkbank geklemd, de kap leeg aangedraaid, en u kijkt hoe de bout op de meetklok reageert. Zo weet u, nog voor de krukas erin gaat, bij welk moment de verwachte rek voor deze partij bouten werkelijk verschijnt. De tabel geeft de door de boutenfabrikant voorgeschreven waarden, ARP 2000 of ARP L19 afhankelijk van de uitvoering; ze moeten strikt worden aangehouden, waarbij de gelezen rek de enige referentiemethode blijft voor het definitieve aandraaien.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

I-balkprofiel. De versmalde middendoorsnede verlaagt de massa: minder traagheid, vlottere toerenopbouw en minder belasting van de bouten. Het is het voorkeursprofiel op zwaar belaste V8’s zoals de getunede Small Block, waar men een licht drijfwerk wil zonder in te leveren op sterkte.

Hoe kies je je drijfstangbouten?

Op een Small Block is de drijfstangbout de eerste mechanische grens van het onderblok: hij bepaalt welk toerental kan worden aangehouden en welke cilinderdruk toelaatbaar is. De kwaliteit wordt dus vanuit het gebruik beredeneerd: koppel bij laag toerental in rally of bergrace, hoog toerental dat lange minuten wordt aangehouden op circuit en trackday, korte herhaalde pieken in drag. Het beoogde vermogen per cilinder vult de keuze aan. De twee onderstaande kwaliteiten worden zonder uitzondering gemonteerd met het moment en de rek uit de tabel.

ARP 2000 geeft ~220 000 psi (~1 517 MPa) treksterkte en volstaat voor de grote meerderheid van de getunede Small Blocks: tot 200 pk per cilinder voor een bout van 3/8" en tot 8 500 tpm. Het is de kwaliteit die je het vaakst tegenkomt op circuit en trackday, in drift, rally, drag en bergrace. Ze vraagt geen enkele bijzondere eis voor de opslag, wat er een eenvoudige keuze van maakt voor een motor die wordt opgebouwd en daarna een heel seizoen wordt gebruikt.

L19 haalt ~260 000 psi (~1 793 MPa) en dekt tot 250 pk per cilinder voor een bout van 3/8" plus 10 000 tpm. Op een Small Block wordt ze relevant bij zeer hoge laaddruk, hoge cilinderdruk of langdurig hoge toerentallen, en ze zit op de grote vermogens in drag, drift, rally en circuit. Daar staat tegenover dat de legering gevoelig is voor corrosie en waterstofverbrossing: opslag en montage gebeuren geolied, beschut tegen vocht, zonder de bouten ooit onbeschermd te laten.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP is een Grieks merk van gesmede hoogpresterende drijfstangen, opgericht door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, met precisie bewerkt en uitgebalanceerd tot ±1 g om betrouwbaar te blijven bij hoge toeren. Hier aangeboden in I-balkprofiel met ARP 2000 of ARP L19 bouten, worden ze in Griekenland ontworpen en gecontroleerd, en vervolgens beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de Chevrolet Small Block motor

Deze gesmede drijfstangen, met de originele hartafstand van 144,78 mm, dekken de hele familie van de Chevrolet Small Block V8 van de eerste generatie, van de 265 tot de 400 ci:

OEM-referentie:

Waarom is het de meest economische oplossing?

Bij deze V8 wordt een gebroken standaard drijfstang niet met één onderdeel opgelost: de bijbehorende zuiger moet bijna altijd worden vervangen en zowel blok als krukas moeten worden gecontroleerd. De motor met originele onderdelen opnieuw opbouwen betekent dus drijfstangen en zuigers kopen, een aanzienlijke uitgave voor een motor die simpelweg zijn oorspronkelijke grenzen terugkrijgt.

Voor een vergelijkbaar, vaak lager budget veranderen gesmede 4340-drijfstangen met gesmede zuigers het betrouwbaarheidsniveau en de veiligheidsmarge van het onderblok, en openen ze echte ruimte om het vermogen te laten groeien. Europese motorenbouwers steunen al meer dan 15 jaar op deze redenering, bij V8-motoren zowel als bij drukgevoede viercilinders.

Voor hetzelfde bedrag: meer betrouwbaarheid, meer potentieel, meer levensduur.
