Versterkte koppakking voor PSA XU5J XU5JA XU9JA XU9J4 XU9J4Z XU10J4

Hier vind je meerdere versterkte koppakkingen voor XU5-, XU9- en XU10J4-motoren van de merken ATHENA en COMETIC, waarvan je hieronder de technische specificaties terugvindt.

Technische specificaties van de standaard pakking

• Motorboring: 83.00mm (XU9J4/Z) / 86.00mm (XU10J4)
• Dikte: 1.30mm (XU9J4/Z) / 1.15mm (XU10J4)

Technische specificaties

• Motorboring: tot 84mm (voor XU9J4 en XU9J4Z)
• Dikte naar keuze: 1.30mm, 1.60mm
• Type pakking: MLS
• Referenties: 338400R, 338399R

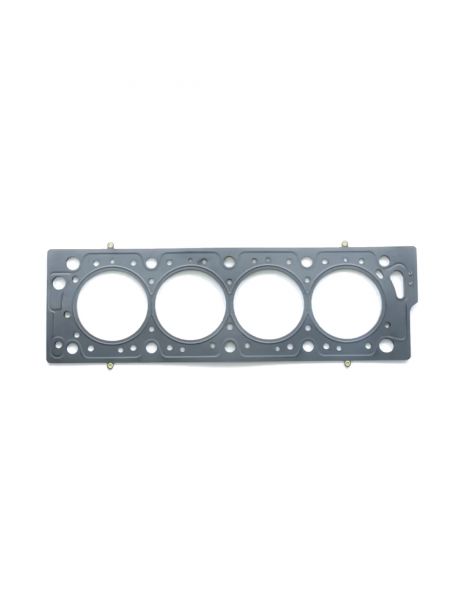

De versterkte koppakkingen van het merk Athena worden in Italië ontwikkeld en geproduceerd en zijn in twee uitvoeringen verkrijgbaar:

• MLS: deze pakkingen bestaan uit meerdere op elkaar gestapelde en aan elkaar geklonken lagen roestvast staal. De lagen roestvast staal worden lasergesneden voor een hogere nauwkeurigheid en krijgen een oppervlaktebehandeling op basis van elastomeer (NBR of FKM). Voor een optimale afdichting zijn de contouren van de cilinders en van de water- en oliedoorvoeren gedeukt. Voor de meest extreme toepassingen wordt ter hoogte van de cilinders een extra versterking toegevoegd.
• O-ring: deze pakkingen bestaan uit een stalen laag met een asbestvrije aramidevezelbekleding en een ring van roestvast staal AISI 304 (ter hoogte van de cilinders). Een siliconenrups die op de kritieke punten (water- en oliedoorvoeren) wordt aangebracht, zorgt voor een maximale afdichting van de koppakking. Dit type pakking is verplicht bij zwaar drukgevulde motoren.

Technische specificaties

• Motorboring: tot 84mm of tot 85mm of tot 86.5mm of tot 88mm
• Type pakking: MLS
• Aantal lagen: 3, en 5 voor pakkingen vanaf 1.42mm dikte
• Dikte naar keuze: 0.69, 0.76, 0.91, 1.02, 1.14, 1.30, 1.37, 1.42, 1.52, 1.68, 1.78, 1.91, 2.03, 2.13, 2.18, 2.34, 2.49, 3.05, 3.56mm
• Referenties: C4225, C4225-027, C4225-030, C4225-036, C4225-040, C4225-045, C4225-051, C4225-054, C4225-056, C4225-060, C4225-066, C4225-070, C4225-075, C4225-080, C4225-084, C4225-086, C4225-092, C4225-098, C4225-120, C4225-140, C4226, C4226-027, C4226-030, C4226-036, C4226-040, C4226-045, C4226-051, C4226-056, C4226-060, C4226-066, C4226-070, C4226-075, C4226-080, C4226-084, C4226-086, C4226-092, C4226-098, C4226-120, C4226-140, C4227, C4227-027, C4227-030, C4227-036, C4227-040, C4227-045, C4227-051, C4227-056, C4227-060, C4227-066, C4227-070, C4227-075, C4227-080, C4227-084, C4227-086, C4227-092, C4227-098, C4227-120, C4227-140, C4228, C4228-027, C4228-030, C4228-036, C4228-040, C4228-045, C4228-051, C4228-056, C4228-060, C4228-066, C4228-070, C4228-075, C4228-080, C4228-084, C4228-086, C4228-092, C4228-098, C4228-120, C4228-140

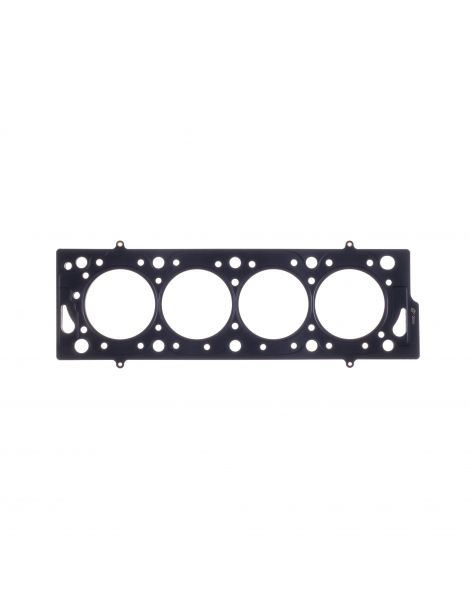

Het in 1989 door Bob Gorman opgerichte merk Cometic staat wereldwijd bekend als een leider in het ontwerp en de productie van versterkte koppakkingen. Deze worden, net als het volledige assortiment van het merk, in de Verenigde Staten gemaakt. De versterkte koppakkingen van Cometic bestaan uit meerdere gedeukte lagen roestvast staal die door klinknagels worden samengehouden. Er bestaan drie types Cometic-koppakking:

MLS: het equivalent van de MLS-pakkingen van Athena. Deze meerlaagse pakkingen (3 tot 5 lagen roestvast staal afhankelijk van de dikte van de pakking) hebben deukingen rond de cilinders en rond de doorvoeren van de vloeistoffen.

• MLX: deze pakking heeft dezelfde basis als de MLS-pakking, maar krijgt ter hoogte van de cilinders een versterking (omgeplooide laag) en een speciale hogetemperatuurcoating.

• HP: dit is een MLX-pakking waaraan een extra laag is toegevoegd om de afdichting van de cilinders te versterken (zie hieronder).
