Versterkte MLS-koppakking voor PSA 1.6 16V TU5J4 TU5JP4

Hier vind je verschillende versterkte koppakkingen voor de TU5J4- en TU5JP4-motor van de merken ATHENA en COMETIC. De technische specificaties staan hieronder.

Technische specificaties van de standaard pakking

• Motorboring: 78.50mm
• Dikte: 1.37mm

Technische specificaties

• Motorboring: tot 80mm of tot 80.5mm
• Dikte naar keuze: 1.00mm, 1.30mm of 1.40mm
• Type pakking: O-ring of MLS
• Referenties: 330006R, 330007R, 338010R, 338008R

De versterkte koppakkingen van het merk Athena worden in Italië ontwikkeld en geproduceerd en zijn in twee uitvoeringen verkrijgbaar:

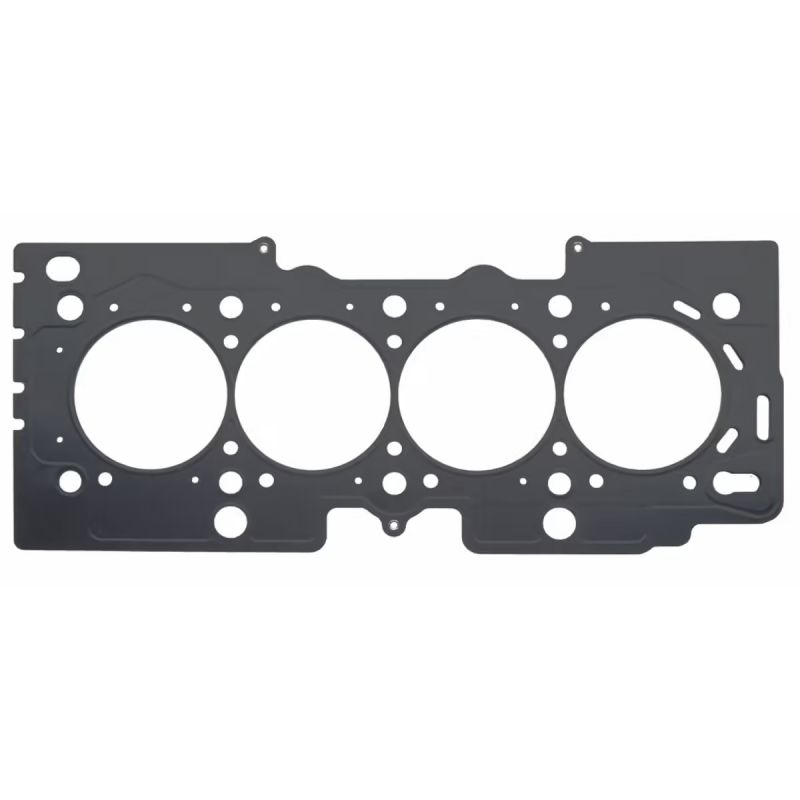

• MLS: deze pakkingen bestaan uit meerdere op elkaar gelegde en aan elkaar geklonken plaatjes van roestvast staal. De plaatjes worden lasergesneden voor een hogere nauwkeurigheid en krijgen een oppervlaktebehandeling op basis van elastomeer (NBR of FKM). Voor een optimale afdichting zijn de contouren van de cilinders en van de water- en oliedoorvoeren voorzien van reliëfpersingen. Voor de zwaarste toepassingen wordt er ter hoogte van de cilinders een extra versterking toegevoegd.

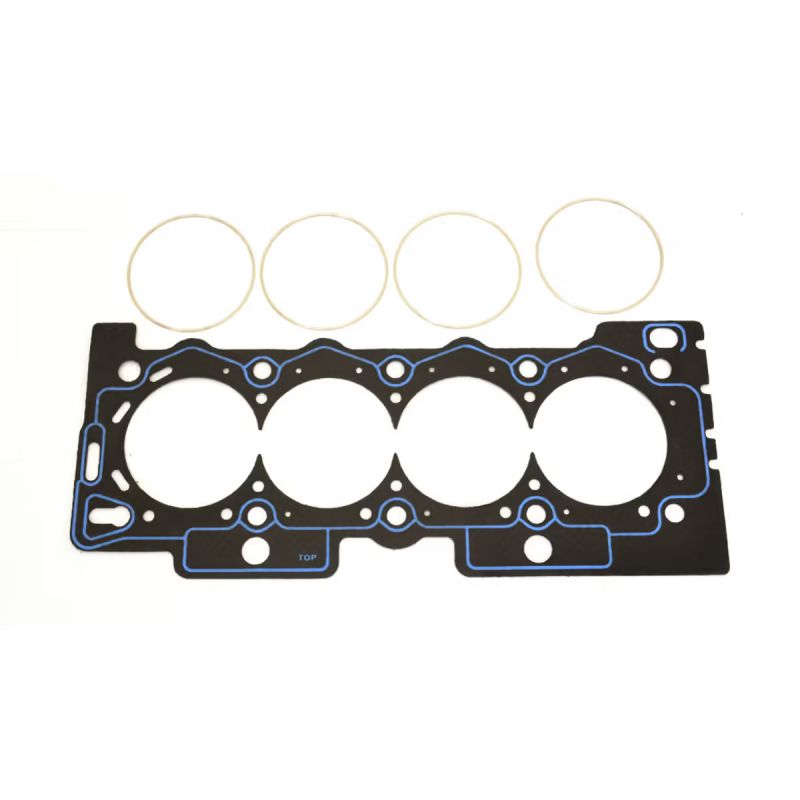

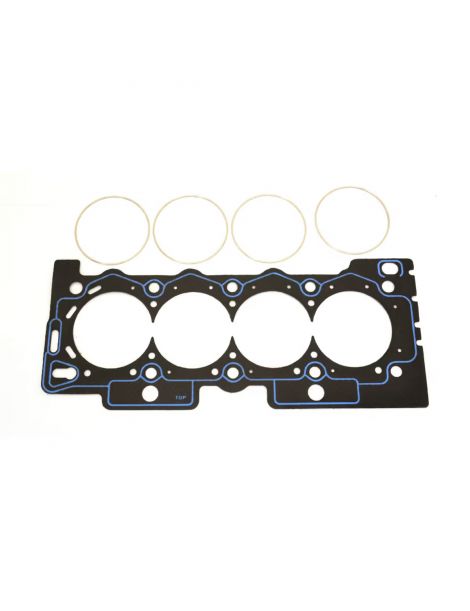

• O-ring: deze pakkingen bestaan uit een staalplaatje met een asbestvrije aramidevezelbekleding en een ring van roestvast staal AISI 304 (ter hoogte van de cilinders). Een siliconenrups op de kritieke punten (water- en oliedoorvoeren) zorgt voor een maximale afdichting van de koppakking. Dit type pakking is verplicht bij motoren met een sterk verhoogde vuldruk.

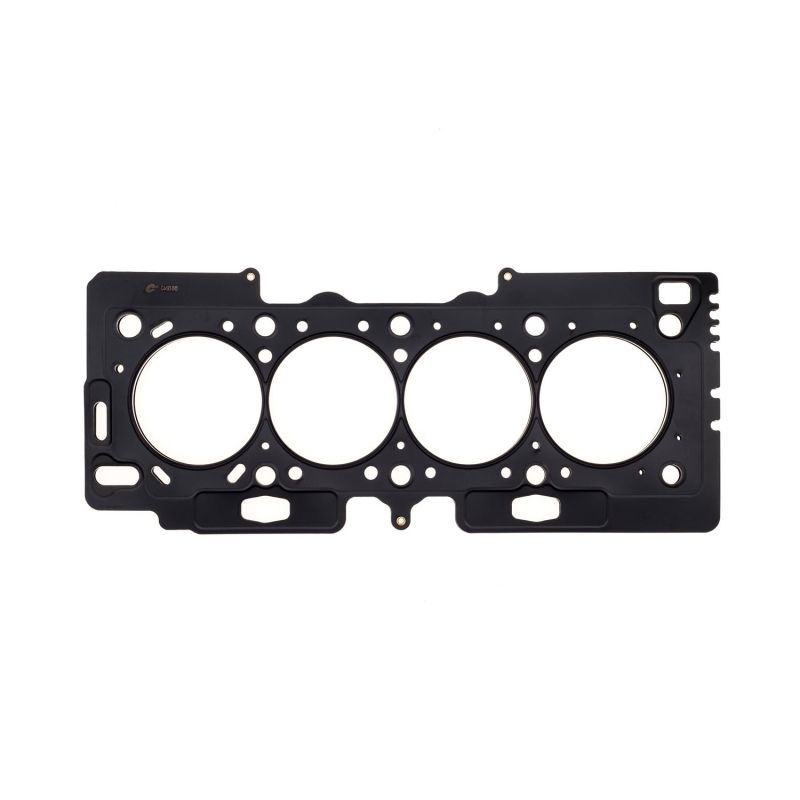

Technische specificaties

• Motorboring: tot 79mm
• Type pakking: MLS
• Aantal plaatjes: 3, en 5 bij pakkingen vanaf 1.42mm dikte
• Dikte naar keuze: 0.69, 1.02, 1.14, 1.30, 1.42, 1.52, 1.68, 1.78, 1.91, 2.03, 2.13, 2.18, 2.34, 2.49, 3.56mm
• Referenties: C4493, C4493-027, C4493-040, C4493-045, C4493-051, C4493-056, C4493-060, C4493-066, C4493-070, C4493-075, C4493-080, C4493-084, C4493-086, C4493-092, C4493-098, C4493-140

Het merk Cometic, in 1989 opgericht door Bob Gorman, geldt wereldwijd als toonaangevend in het ontwerp en de productie van versterkte koppakkingen. Deze worden, net als het volledige assortiment van het merk, in de Verenigde Staten gemaakt. De versterkte koppakkingen van Cometic bestaan uit meerdere geperste plaatjes van roestvast staal die met klinknagels bij elkaar worden gehouden. Er bestaan drie types Cometic-koppakking:

MLS: het equivalent van de MLS-pakkingen van Athena. Deze meerlaagse pakkingen (3 tot 5 plaatjes roestvast staal, afhankelijk van de dikte van de pakking) hebben reliëfpersingen rond de cilinders en rond de doorvoeren voor de vloeistoffen.

• MLX: deze pakking heeft dezelfde basis als de MLS-pakking, maar krijgt er ter hoogte van de cilinders een versterking (omgeplooid plaatje) en een speciale hittebestendige coating bij.

• HP: dit is een MLX-pakking waaraan een extra laag is toegevoegd om de afdichting van de cilinders te versterken (zie hieronder).
