Gesmede drijfstangen Honda - 1.6L 16V - D16 / ZC voor gesmede zuigers

De motor Honda D16 / ZC 1.6 16V

De Honda D16-familie omvat samen met de Japanse variant ZC de 1,6-liter (1590 cc) viercilinder lijnmotoren die de Civic, CRX, Integra en Accord aandreven van 1987 tot 2005. Met een boring van 75 mm en een slag van 90 mm bestond deze atmosferische motor in SOHC- en DOHC-uitvoeringen, waaronder de VTEC-varianten (D16Z6, D16Y8), geroemd om hun toeren en soepelheid op hoog toerental.

Licht, robuust en eenvoudig te tunen, is de D16/ZC een geliefde basis voor zowel straattuning als amateurcompetitie. Een efficiënte kop en vlot oplopende toeren nodigen uit tot meer vermogen: inlaat, uitlaat, nokkenassen, VTEC-swap, zelfs drukvulling. Zodra de belasting het fabriekskader overschrijdt, wordt de gesinterde originele drijfstang de zwakke schakel van het onderblok.

De gesmede drijfstangen

Vervaardigd uit hoogwaardig 4340-staal versterken gesmede drijfstangen het onderblok van de D16/ZC zodra het vermogen stijgt. Ze zijn onmisbaar bij de overstap naar gesmede zuigers, een doorgedreven VTEC-tuning, langdurig hoog toerental of het toevoegen van drukvulling (turbo of compressor), situaties waarin de originele drijfstang zijn grenzen bereikt.

Ontworpen om de zware belastingen van getunede motoren te weerstaan, dekken deze gesmede drijfstangen alle disciplines (circuit en roll racing, drift, drag, rally, heuvelklim, time attack) en ondersteunen ze Stage 2-, Stage 3- en Stage 4+-tuning, tot aan het wedstrijdblok.

Technische specificaties van de gesmede drijfstangen Honda D16 / ZC

Aanhaalmoment en rek

Op een D16 of een ZC die hoog in de toeren komt, is de drijfstangbout de schakel die alles bepaalt: hij moet permanent onder spanning blijven zodat de kap nooit ten opzichte van de stang beweegt. Te licht aandraaien brengt die spanning onder de traagheidskracht; de kap heft onmerkbaar af, het contactvlak degradeert, de lagerschaal wordt uitgeslagen, de speling opent zich en de schaal wordt uiteindelijk uit haar zitting gedreven. Te vast aandraaien laat evenmin marge: de 3/8"-bout ARP 2000 komt in zijn plastische gebied, houdt een blijvende rek, verliest zijn voorspanning en vermoeit sneller, terwijl het grote oog onder de overbelasting ovaal wordt en de lagerzitting niet langer cilindrisch is. De waarden in de tabel hieronder, gepubliceerd door de fabrikant van de boutenset voor de hier aangeboden Manley-drijfstang, omkaderen precies dat compromis: ze gelden zonder afwijking, ook bij elke hermontage. De rekmeting met meetklok blijft de referentiemethode om de werkelijk verkregen spanning te controleren; monteren met ARP-smering en de handleiding van de set gaat voor.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

H-profiel. De "H"-sectie biedt een hoge stijfheid en een uitstekende weerstand tegen buiging en compressie. Iets zwaarder dan een I-drijfstang, kiest ze voor stevigheid: de ideale keuze om een getunede D16/ZC te versterken, of die nu hoogtoerig atmosferisch of drukgevuld is.

Hoe kies je je drijfstangbouten?

Deze pagina biedt slechts één boutuitvoering, ARP 2000 in 3/8"-41 mm, geleverd met de Manley-drijfstang met H-profiel: de keuze gaat dus niet over de graad maar over de kwaliteit van de montage. Een drijfstangbout wordt gespannen, niet op gevoel vastgedraaid: de bereikte voorspanning hangt direct af van de reinheid van de draad, van de aanwezigheid van montagesmeermiddel en van de gelijkmatigheid van de aanhaalgangen. Op deze 1.6 met 19 mm pen en 137,01 mm hart-op-hart maak je de draad schoon en blaas je die uit, smeer je, haal je in drie gangen aan en controleer je daarna de voorspanning via de met een meetklok gemeten rek, bout na bout. De acht bouten blijven bruikbaar zolang hun vrije lengte niet is toegenomen; de tabel hieronder herhaalt de kenmerken van de graad en de te respecteren waarden.

ARP 2000 (treksterkte ~220.000 psi, oftewel ~1.517 MPa) is de high-performance standaard. In diameter 3/8" dekt hij tuning tot ongeveer 200 pk per cilinder en tot 8.500 t/min, de overgrote meerderheid van getunede D16/ZC-motoren. Geleverd bij de drijfstangenset, combineert hij stevigheid, betrouwbaarheid en veelzijdigheid, zonder opslagbeperkingen.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

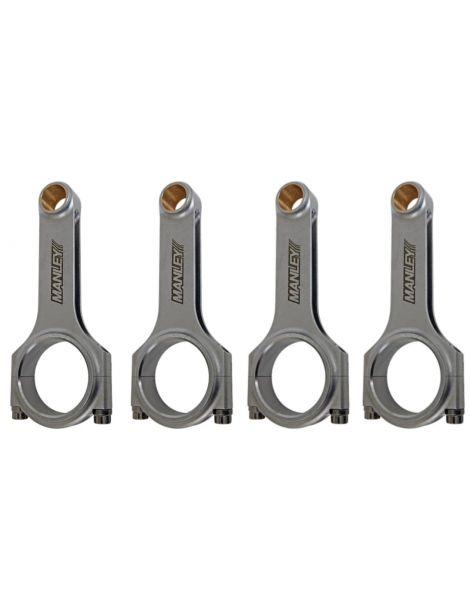

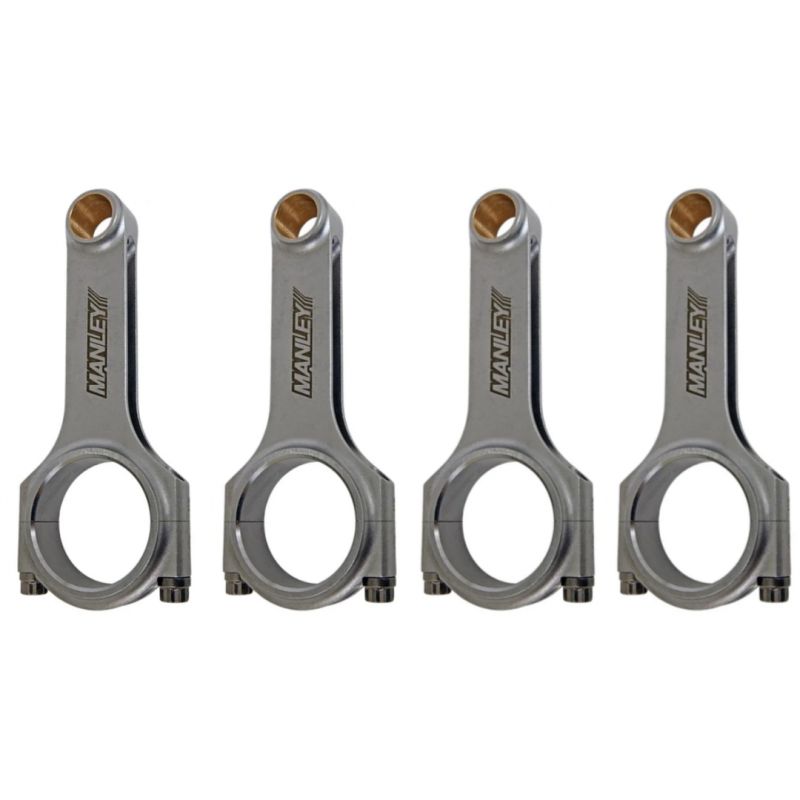

MANLEY, Amerikaanse fabrikant van gesmede drijfstangen sinds 1966. Vervaardigd uit vacuümontgast 4340-staal van luchtvaartkwaliteit, gestraald en stuk voor stuk gecontroleerd, worden zijn "Turbo Tuff"-drijfstangen hier aangeboden in H-Beam-profiel met ARP 2000-bouten. Een grote naam in motorbouw, van straat tot competitie.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de motor Honda D16 / ZC

Deze gesmede drijfstangen zijn compatibel met alle voertuigen uitgerust met de motor Honda D16 / ZC (1.6L 16V atmosferisch):

OEM-referentie: 13210-PM6-000 (set van 4 drijfstangen).

Waarom is het de meest economische oplossing?

Wanneer het originele onderblok van een D16/ZC het begeeft (gebroken, verbogen of beschadigde drijfstang), betekent terugkeren naar de fabrieksconfiguratie dat drijfstangen en zuigers vervangen moeten worden, vaak tegelijk beschadigd. De rekening loopt snel op, voor een eenvoudige terugkeer naar serie.

Voor een gelijkwaardig of zelfs lager budget bieden gesmede drijfstangen uit 4340-staal, gecombineerd met gesmede zuigers, een duidelijk hogere betrouwbaarheid en veiligheidsmarge, plus reële ruimte voor meer vermogen. Het is de oplossing waarop tuners al meer dan vijftien jaar vertrouwen.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur, in plaats van een kwetsbaar onderdeel te vervangen door een ander kwetsbaar onderdeel.
