Gesmede drijfstangen Ford / Volvo - 2.0L & 2.5L 20V Turbo - JZDA / B5254T (Focus RS, white block) voor gesmede zuigers

De motor Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V « white block »

Het Volvo « white block » is de modulaire vijfcilinder-in-lijn familie die in 1991 op de 850 werd geïntroduceerd. Volledig van aluminium, met dubbele bovenliggende nokkenassen en vier kleppen per cilinder (20V), verschijnt hij als 2.0L turbo (B5204T2, 1 984 cm³, boring 81 mm) en als 2.5L 20V (B5254, 2 435 cm³, boring 83 mm x slag 90 mm), zowel atmosferisch als turbo. Ford nam ditzelfde vijfcilinderblok over onder de naam Duratec 2.5T (Duratec-ST / RS), met name in de Focus ST en de Focus RS Mk2.

Aan Volvo-zijde drijft hij de 850, S70, V70 (eerste generatie), C70 en XC70 aan, met vermogens van ongeveer 165-170 pk atmosferisch, 180 pk op de 2.0 turbo (B5204T2) en tot 193 pk op de 2.5 turbo (B5254T). Aan Ford-zijde brengen de Focus RS Mk2 (code JZDA, 305 pk, 2009-2011) en de gelimiteerde RS500 (code HUBA, 350 pk) ditzelfde blok naar zeer hoge laaddrukken. Geroemd om zijn stevige onderblok en groot tuningpotentieel, accepteert hij moeiteloos hogere laaddruk; om hoge vermogens betrouwbaar te maken wordt het drijfwerk met gesmede onderdelen versterkt.

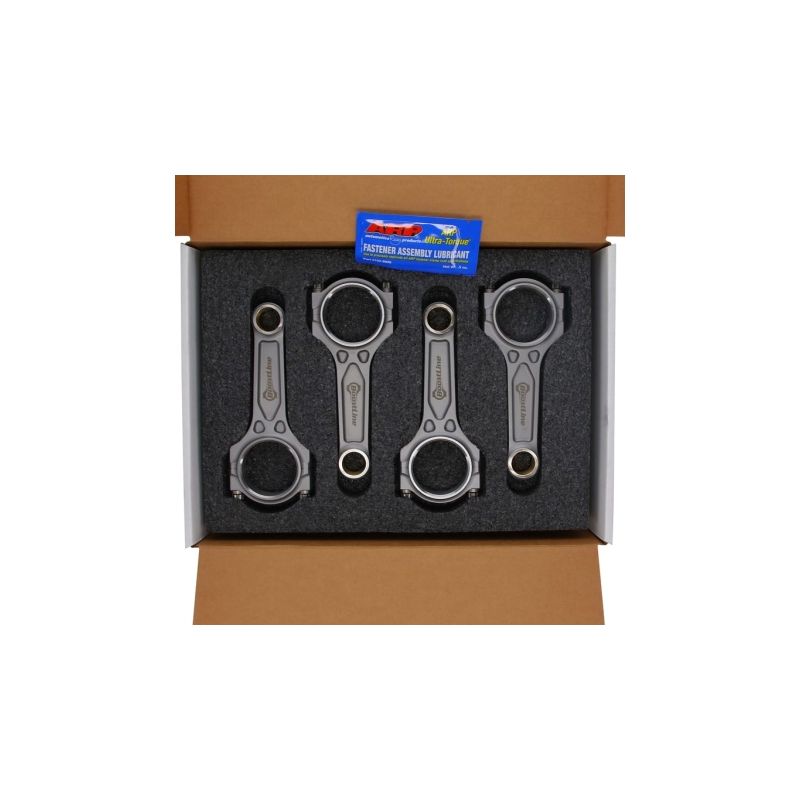

De gesmede drijfstangen

Gefreesd uit hogesterkte 4340-staal beveiligen deze versterkte gesmede drijfstangen het onderblok zodra het vermogen stijgt. Ze worden onmisbaar bij het monteren van gesmede zuigers, hogere toerentallen, hogere turbodruk of een grotere cilinderinhoud, situaties waarin de originele drijfstang van het white block zijn grenzen bereikt.

Ontworpen om de zware belastingen van getunede motoren te weerstaan (fabrieksturbo of zwaardere opbouw), dekken ze elke discipline (rally, drift, drag, circuit en trackdays, bergrace, time attack) en ondersteunen ze Stage 2-, Stage 3- en Stage 4+-opbouw, tot volledige wedstrijdmotoren.

Technische kenmerken van de gesmede drijfstangen Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V

Aanhaalmoment en rek

Op deze vijfcilinder heeft elke boutkwaliteit zijn eigen bereik: ARP 2000, CA625+ en L19 worden niet op dezelfde manier aangehaald, en een waarde die van de naastgelegen regel in de tabel wordt geleend leidt rechtstreeks naar een van beide gebreken. Te laag laat het aandraaien de voorspanning onder de losbrekende kracht: de kap komt los aan het einde van de arbeidsslag, het deelvlak verliest zijn oppervlaktekwaliteit, de lagerschaal wordt uitgeslagen en daarna uit zijn zitting gedreven, en de speling bereikt een waarde die met geen enkele aanpassing nog te herstellen is. Te hoog gaat de bout voorbij zijn elasticiteitsgrens: hij blijft uitgerekt, zijn voorspanning stort in bij de eerste warmte-uitzetting, de lagerzitting vervormt en het grote oog wordt ovaal, waarbij de oliefilm scheurt waar de lagerschaal niet meer draagt. De aanhaalmomenten en rekwaarden hieronder zijn die van de fabrikant van de boutenset voor elke referentie, zowel Boostline als ZRP, in 38 of 41 mm: ze gelden regel per regel, zonder overzetting. De rekmeting met meetklok blijft de referentiemethode, de enige die zegt wat de bout werkelijk heeft doorstaan; ARP-montagesmering en de handleiding van de set gaan voor.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

	I-Beam. Met zijn dunnere centrale doorsnede is de I-Beam-drijfstang lichter: minder traagheid en vrijer optrekken. Voorkeursprofiel op moderne turbomotoren zoals de N54. Zijn variant I-HD (Heavy Duty) is een versterkte uitvoering voor hogere belastingen.

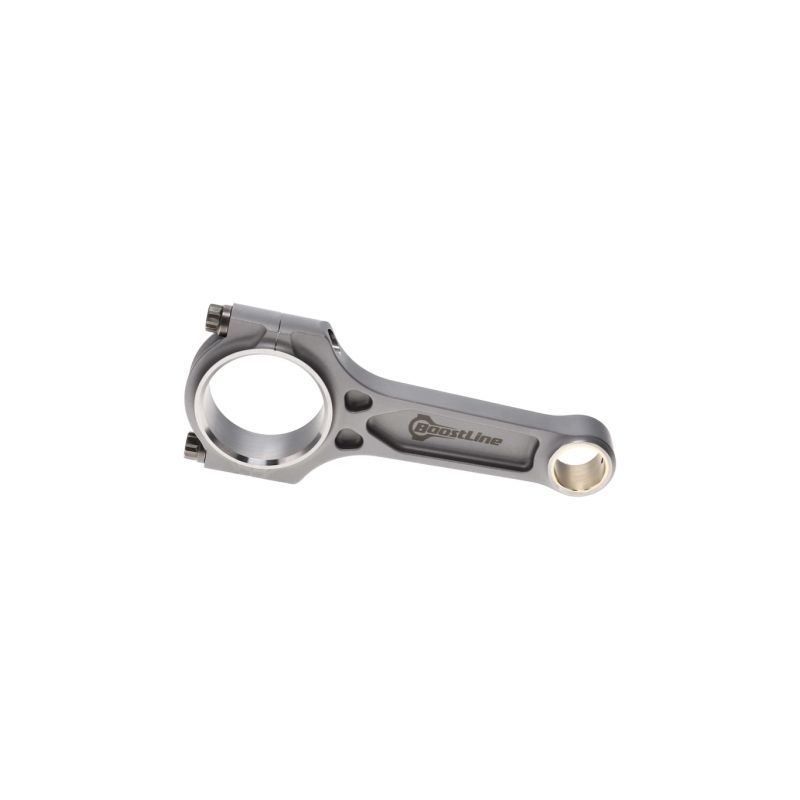

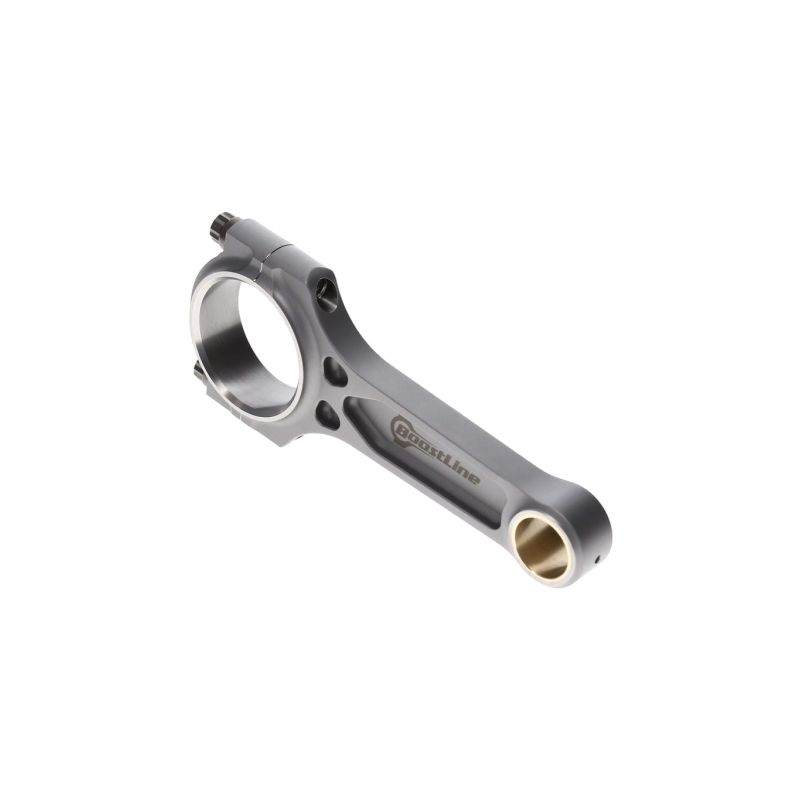

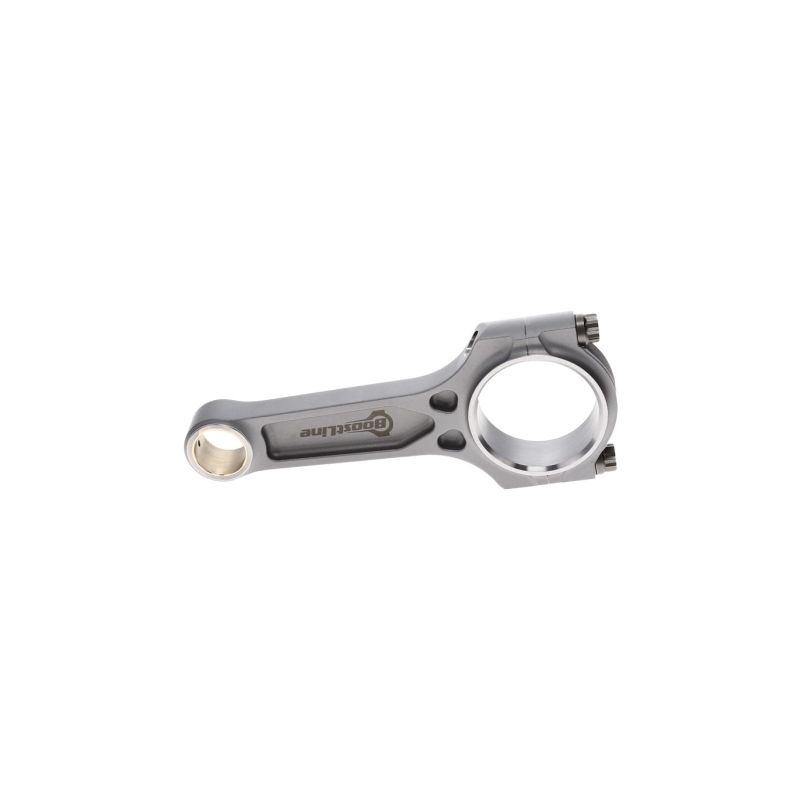

	I-3P-profiel (I met 3 holtes, Boostline). Gepatenteerd profiel dat de lichtheid van een I-Beam behoudt en getrianguleerde versterkingen op het grote oog toevoegt: ongeveer 60 % hogere buigsterkte dan een H-Beam. Ideaal op zwaar geblazen motoren.

Hoe kies je je drijfstangbouten?

Bij een drijfstangbout wordt alles beslist in het materiaal en in de manier waarop het wordt gevormd: legeringssoort, metallurgische zuiverheid, hardings- en ontlaatcyclus, en daarna het rollen van de schroefdraad ná de behandeling, wat de draadvoet verstevigt, de micro-aanzetten sluit en de vermoeiingsgrens verder opschuift. Daar komt de maatvastheid bij, voorwaarde voor een gelijke voorspanning op elke bout. Deze vijfcilinder wordt met twee boutbreedtes opgebouwd, afhankelijk van de drijfstang: 3/8"-41 mm op de Boostline I-3P, 3/8"-38 mm op de ZRP met I-profiel. Kies de kwaliteit op basis van de beoogde laaddruk en het toerental, en zet daarna vast op gemeten rek.

	ARP 2000 duidt een gesmeed, doorgehard staal aan met een treksterkte rond 220 000 psi, dus ~1 517 MPa, waarvan de schroefdraad na de warmtebehandeling wordt gerold, wat een uitstekende weerstand tegen cyclische vermoeiing en een goede stabiliteit tegen omgevingscorrosie oplevert. De kwaliteit dekt opbouwen tot 200 pk per cilinder in 3/8" en tot 8 500 t/min: het is de meest gebruikte op circuit, trackday, drift, rally, drag en heuvelklim. Op deze motor bestaat hij in 3/8"-41 mm (Boostline I-3P) en in 3/8"-38 mm (ZRP I), zonder opslagbeperking.
	L19 wordt verkregen uit een merkbaar rijkere legering en een strengere warmtebehandeling: de treksterkte komt op ongeveer 260 000 psi, dus ~1 793 MPa, voor 250 pk per cilinder in 3/8" en tot 10 000 t/min. Hij is gemaakt voor zeer hoge laaddruk, langdurig hoge toerentallen en hoge cilinderdruk, dus voor grote vermogens in drag, drift, rally en circuit; hier zit hij op de ZRP-drijfstang met I-profiel in 3/8"-38 mm. De keerzijde van die metallurgie: L19 is gevoelig voor corrosie en waterstofverbrossing en moet zowel geolied worden opgeslagen als gemonteerd, beschermd tegen vocht.
	CA625+ (Custom Age 625+) is de topligering van ARP: de treksterkte loopt van 260 000 tot 280 000 psi, dus ~1 793 tot 1 931 MPa, verkregen met een verouderde staalsoort en een specifieke warmtebehandeling, met na de behandeling gerolde schroefdraad. Hij is voorbehouden aan de meest extreme opbouwen, boven 250 pk per cilinder in 3/8" en boven 10 000 t/min. Zijn chemie geeft hem een betere weerstand tegen atmosferische corrosie en oxidatie dan ARP 2000, en hij is ongevoelig voor waterstofverbrossing: hij vraagt dus niet de opslagvoorzorgen van L19. Op deze vijfcilinder wordt hij in 3/8"-41 mm op de Boostline I-3P aangeboden.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

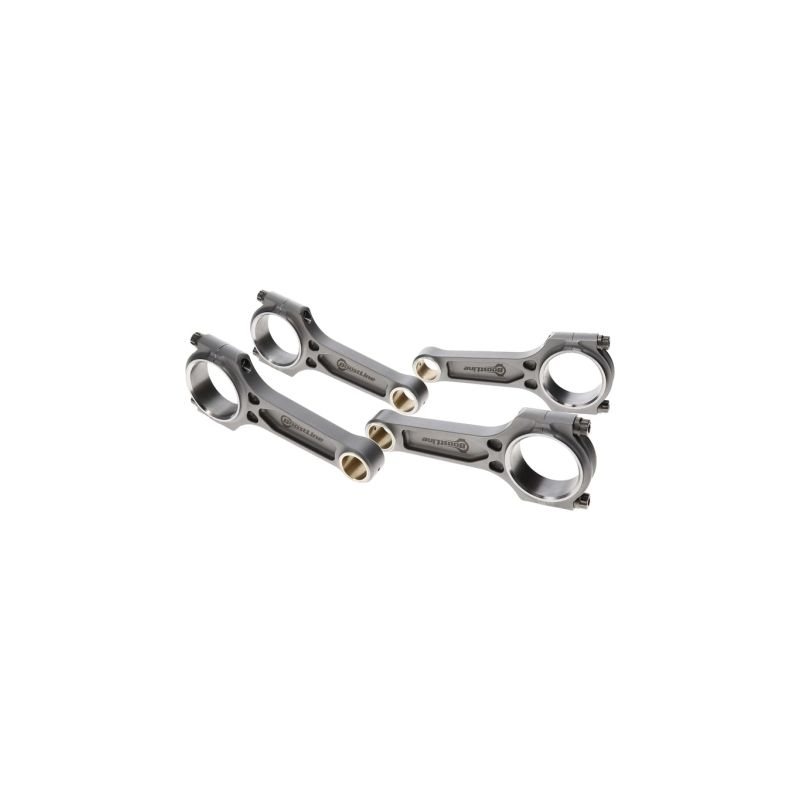

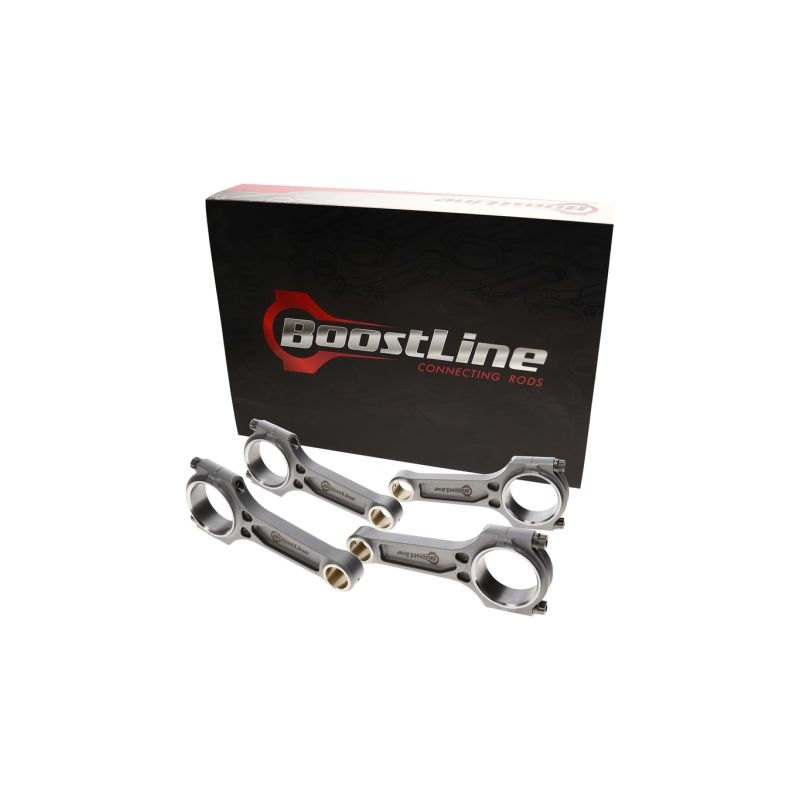

BOOSTLINE (Wiseco-groep), drijfstanggamma van de Amerikaanse Wiseco-groep, een referentie sinds 1941. Zijn gepatenteerde 3-holtesontwerp combineert de stijfheid van een I-Beam-drijfstang met de robuustheid van een H-Beam-drijfstang. Gesmeed uit 4340-staal en bewerkt in de VS, worden ze geleverd met ARP 2000-bouten (Custom Age 625+ optioneel) en zijn ze gemaakt voor geblazen motoren.

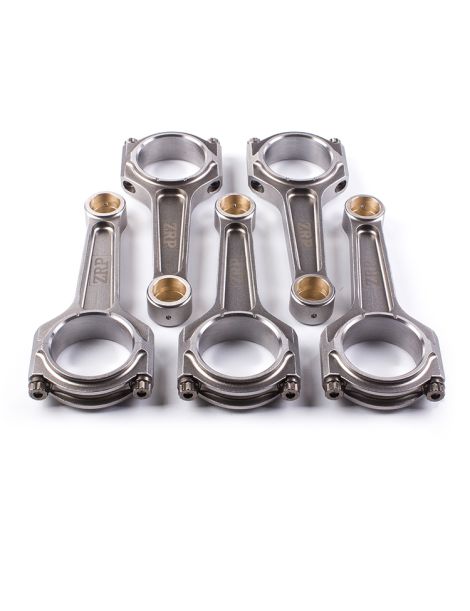

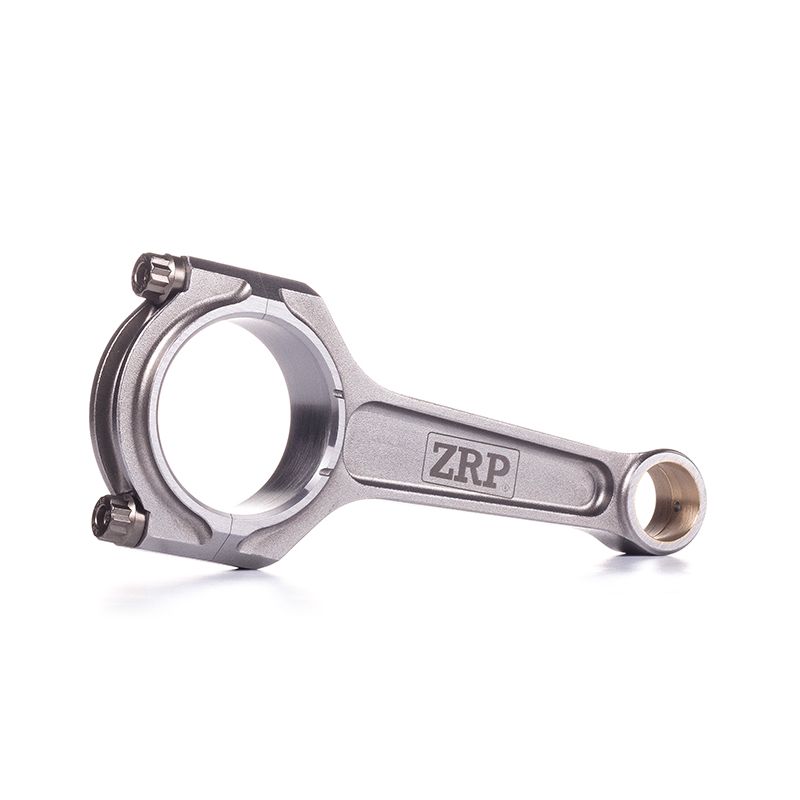

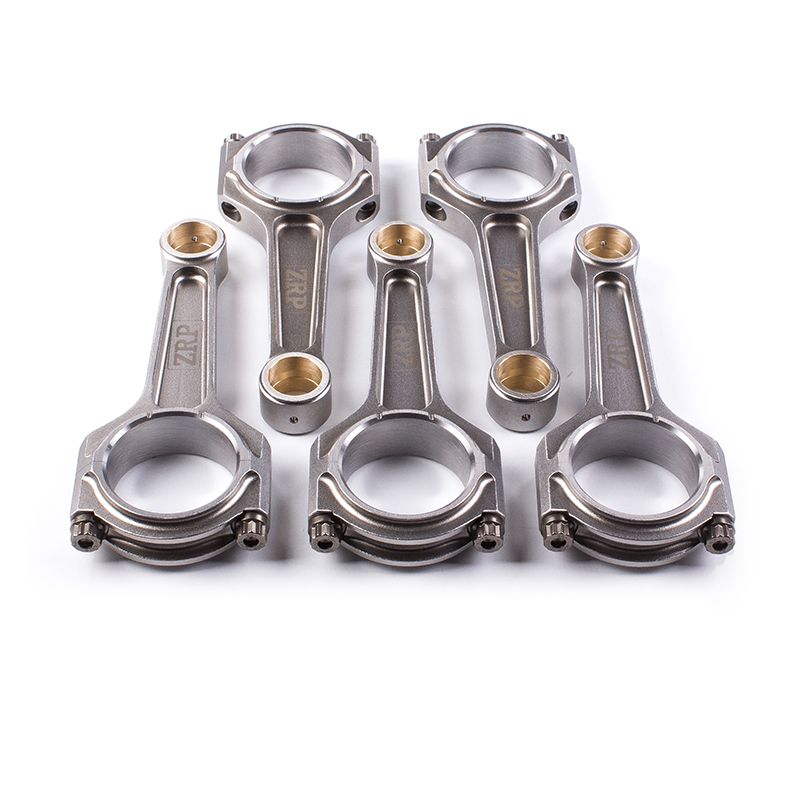

ZRP, Grieks merk van hoogwaardige gesmede drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Verkrijgbaar in I-Beam of H-Beam met ARP 2000-, L19- of Custom Age 625+-bouten, worden ze ontworpen en gecontroleerd in Griekenland en beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit - Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V (white block)

Deze gesmede drijfstangen passen op de Volvo vijfcilinder “white block” 2.0 en 2.5 20V motoren (atmosferisch en turbo):

OEM-referentie: 1270483 (set van 5 drijfstangen).

Waarom is het de meest economische oplossing?

Wanneer een origineel onderblok bezwijkt (gebroken, verbogen of beschadigde drijfstang), betekent terugkeren naar de fabrieksconfiguratie het vervangen van zowel drijfstangen als zuigers, die vaak samen beschadigd raken. De rekening loopt snel op voor een eenvoudige herstelling.

Voor een gelijkwaardig of zelfs lager budget biedt het monteren van gesmede 4340-stalen drijfstangen met gesmede zuigers veel meer betrouwbaarheid en veiligheidsmarge, plus echte ruimte om het vermogen te verhogen. Het is al meer dan 15 jaar de keuze van Europese motorbouwers.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur.
