Gesmede drijfstangen Audi Volkswagen - 1.4 TSI EA111 (pen 19 mm) voor gesmede zuigers

De 1.4 TSI EA111-motor

De 1.4 TSI uit de EA111-familie is een viercilinder benzinemotor in lijn met directe inspuiting en drukvulling, geintroduceerd halverwege de jaren 2000 binnen de Volkswagen-groep. Met een inhoud van 1.390 cm³ (boring 76,5 mm, slag 75,6 mm) werd hij hoofdzakelijk tussen 2005 en 2015 gebouwd. Afhankelijk van de uitvoering gebruikt hij een enkele turbocompressor of, op de krachtigste varianten, een turbo gecombineerd met een compressor (Twincharger). Hij komt voor in een breed VAG-gamma: Volkswagen Golf V en VI, Golf Plus, Jetta, EOS, Scirocco, Beetle, Touran, Sharan en Tiguan, Audi A1, SEAT Toledo en Alhambra, Škoda Octavia, Rapid en Yeti, met vermogens van ongeveer 122 tot 170 pk afhankelijk van de motorcode (CAXA, CAVA, CAVD, BLG). Deze generatie combineert een zuigerpen van 19 mm met een drijfstang-hart-op-hart van 144 mm.

Compact en geliefd bij tuners, brengt de 1.4 TSI zijn fabrieksdrijfstang snel aan zijn grens zodra laaddruk, toerental en koppel stijgen. Op de zwaarst belaste motoren begeeft hij het eerst. Gesmede drijfstangen monteren is dan ook de beslissende betrouwbaarheidsstap om het volledige potentieel van een getunede EA111 met vertrouwen te benutten.

De gesmede drijfstangen

Speciaal voor de 1.4 TSI EA111 worden onze gesmede drijfstangen gesmeed uit gewalst 4340-staal, de referentie voor de veeleisendste opbouw. Ze passen bij elk gebruik: circuit en trackdays, drift, rally, drag, time attack en bergrace, zowel op een sterk geoptimaliseerde straatmotor als op een competitieblok. Van Stage 2 tot Stage 3 met hoog vermogen, tot Stage 4 en verder, volgen ze de vermogenstoename zonder ooit toe te geven op sterkte. Elke set telt 4 op gewicht gepaarde drijfstangen en behoudt trouw de originele pen van 19 mm en het hart-op-hart van 144 mm.

Waar de fabrieksdrijfstang gedimensioneerd blijft voor massaproductiekosten, levert de gesmede 4340-drijfstang een duidelijk grotere mechanische marge: ongeveer +19% op de vloeigrens, +8% op de treksterkte en +19 tot +37% op de vermoeiingssterkte. Deze reserve laat de kleine drukgevulde 1.4 toe cilinderdrukpieken en traagheidskrachten op te vangen zonder scheurvorming. Voor deze motor kiezen we het H-profiel van ZRP, gevormd om koppel en laaddruk te weerstaan.

Technische specificaties van de 1.4 TSI EA111 gesmede drijfstangen (pen 19 mm, hart-op-hart 144 mm)

Aanhaalkoppel en rek

De onderstaande koppel- en rekwaarden gelden als richtlijn voor elke boutkwaliteit; raadpleeg altijd het gegevensblad van de fabrikant van uw drijfstangen. De rekmethode met meetklok blijft de referentie voor een betrouwbare voorspanning.

Technische gids

Gesmeed 4340-staal: wat is dat?

Het aangeboden drijfstangprofiel

H-profiel. De H-doorsnede, met haar twee brede vlakke flanken, blinkt uit in buiging en compressie. Het is het profiel bij uitstek zodra koppel en laaddruk stijgen, vooral op zwaar belaste, drag-gerichte motoren. Het biedt uitgesproken structurele sterkte, goed afgestemd op het drukgevulde karakter van de 1.4 TSI, voor een massa nauwelijks hoger dan een I-doorsnede.

Hoe kies je je drijfstangbouten?

De drijfstangbout is een van de zwaarst belaste onderdelen van de motor: hij moet de kap stevig gesloten houden ondanks eindeloos herhaalde traagheidskrachten. De kwaliteit wordt gekozen naar het beoogde vermogen en het gebruikstoerental. Op deze fiche worden beide kwaliteiten in 5/16" aangeboden.

	ARP 2000. Met een treksterkte van ongeveer 220.000 psi (≈ 1.517 MPa) dekt ARP 2000 de grote meerderheid van de opbouwen. In 5/16" verwerkt hij moeiteloos tot ongeveer 150 pk per cilinder, bij toerentallen tot 8.500 t/min. Het is de ideale veelzijdige keuze voor circuit, trackday, drift, rally, drag en bergrace.
	ARP L19. Krachtiger ontwikkelt ARP L19 ongeveer 260.000 psi (≈ 1.793 MPa). In 5/16" mikt hij op de zwaarst belaste motoren, tot ongeveer 200 pk per cilinder, bij toerentallen die 10.000 t/min benaderen. Hij is voorbehouden voor hoge laaddruk en aanhoudend hoog toerental; gevoelig voor corrosie en waterstof, vraagt hij kwaliteitsolie en zorgvuldige opslag.

De rek van de bouten meten

Bekijk de ARP-rekmeter

Het aangeboden merk

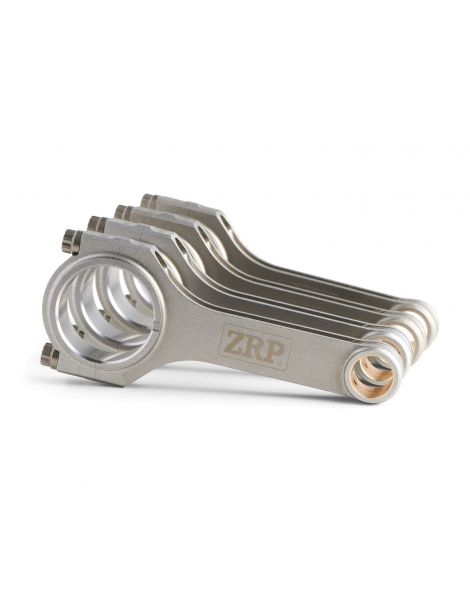

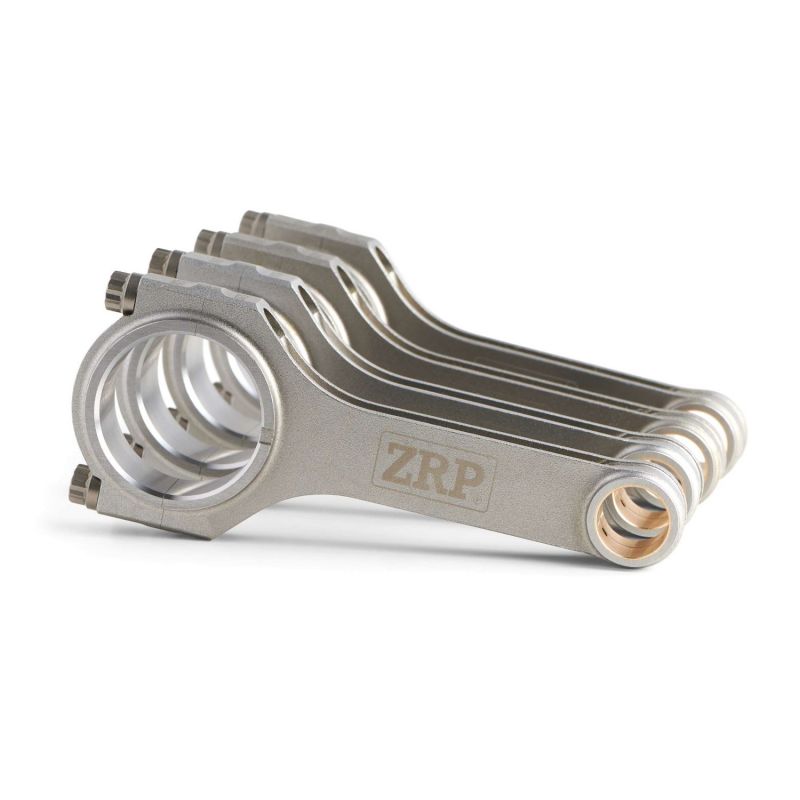

ZRP. Ontworpen door Alex Drakos in Athene (Griekenland) worden ZRP-drijfstangen met hoge precisie uit 4340-staal gefreesd en op gewicht gepaard tot ±1 g geleverd. Hier aangeboden in het H-profiel met ARP 2000- of ARP L19-bouten, blinken ze uit in circuit, drift, rally en drag als een robuuste oplossing met een bijzonder overtuigende prijs-prestatieverhouding.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de 1.4 TSI EA111-motor

Waarom is dit de meest economische oplossing?

Fabrieksdrijfstangen vervangen door gesmede drijfstangen tijdens een opbouw blijft de meest rendabele uitgave: het kost slechts een fractie van een nieuwe motor of van een volledige revisie na breuk. Op een zwaar belaste 1.4 TSI voorkomt een gesmede drijfstang de breuk die blok, krukas en cilinderkop vernielt. Het is een duurzame mechanische verzekering om het potentieel van de motor met een gerust hart te benutten.
