Trimetalen drijfstanglagers Honda K20A2 K20Z1 K20C1 K24

De Honda K20 en K24 viercilinders

De K20 en K24 zijn de viercilinders van 2,0 en 2,4 liter met 16 kleppen en dubbele bovenliggende nokkenassen uit de K-familie van Honda: de K20A2 en K20Z1 van de Civic Type R EP3 en Integra DC5, de K24 van de Accord, CR-V, Element, Odyssey, Stepwgn, FR-V en Elysion, en de K20C1 met turbo van de recente Civic Type R. ACL en King geven één lagerset voor deze motoren: dezelfde kruktapdiameter, één set dekt de familie.

Af fabriek krijgt deze motor serie-drijfstanglagers, gedimensioneerd voor de belastingen van de originele motor: zodra vermogen, toerental of turbodruk toenemen, bereiken ze hun grenzen.

Trimetalen drijfstanglagers

Een trimetalen lager bestaat uit drie lagen: een stalen rug, een tussenlaag van koper-lood met een hoge draagkracht en een antifrictie-glijlaag die de tap beschermt. De complete set bevat 8 lagerhelften, vier paren voor een viercilinder.

Het originele lager blijft beperkt tot een aluminiumlegering op een stalen rug, bedoeld voor lage tot gemiddelde belastingen, terwijl trimetaal is ontworpen voor hoge en langdurige belastingen: een aluminium bimetaal verdraagt ongeveer 8 000 psi, een performance-trimetaal tot 12 000 psi, oftewel 50 % meer. Vandaar een betere weerstand en een langere levensduur bij turbo-, compressor- en hoogtoerige motoren.

Technische specificaties

Technische gids

De hier getoonde ACL- en King-drijfstanglagers zijn trimetalen lagers, ontworpen voor motorbouw en competitie. Vergeleken met een origineel lager verdragen ze veel hogere belastingen: ze verwerken meer vermogen, hoog toerental of de toevoeging van een turbo of compressor, daar waar een standaardlager snel zijn grens bereikt.

De twee merken

	ACL Bearing Company, een Australische fabrikant van hoogwaardige motorlagers sinds 1949, biedt met zijn Race Series-gamma nauwkeurige trimetalen lagers, verkrijgbaar in talrijke maten en beproefd op geprepareerde motoren wereldwijd. De Calico-versie (achtervoegsel HC) krijgt daarbovenop de CT-1-coating, een droge filmsmering die wrijving en slijtage door abrasie vermindert.
	King Engine Bearings, een Israëlische fabrikant van hoogwaardige motorlagers sinds de jaren 1960, biedt met zijn trimetalen pMax Black-legering, in de XPC-versie voorzien van een pMaxKote-coating, lagers ontworpen voor zware belastingen.

Constructie en voordelen

Kenmerk	ACL Race Series	King Racing

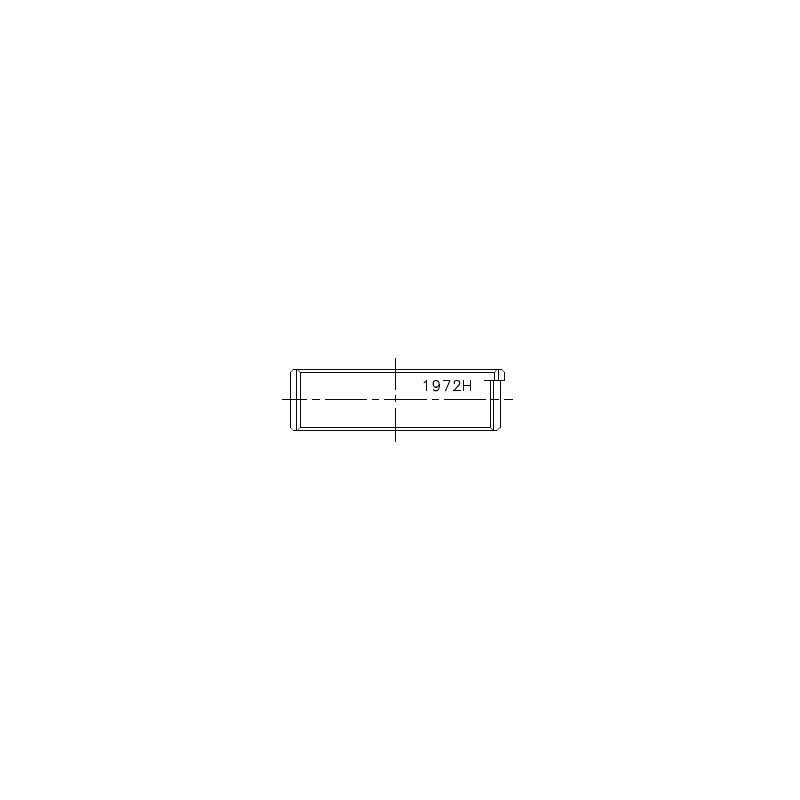

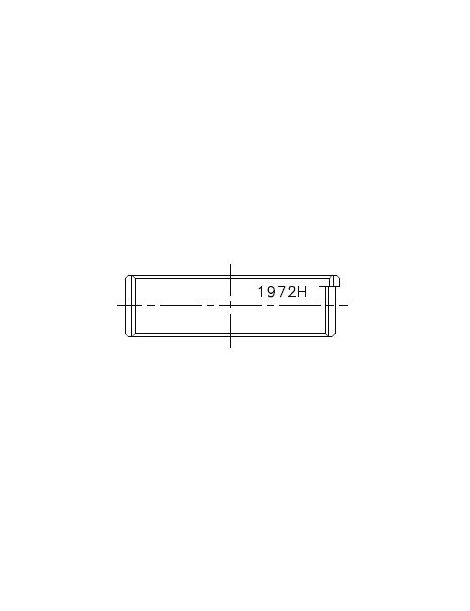

Doorsnede
Type	Trimetalen lager voor hoge prestaties	Trimetalen lager voor hoge prestaties
Land van fabricage	Australië	Israël
Constructie	Trimetaal: stalen rug, koperlaag, zachte oppervlakte	Trimetaal: stalen rug, koperlaag, zachte oppervlakte
Legering	Race Series (koper-lood)	pMax Black (gehard koper-lood)
Beschermende coating	Nee (Race); Calico CT-1 (HC)	Ja, pMaxKote: polymeercoating op het oppervlak die slijtage beperkt bij verminderde smering (koude starts, dunne oliefilm).
Beschikbare maten	Standaard tot +0.25 mm (+ vergrote speling HX)	Standaard tot +0.50 mm (+ vergrote speling STDX)

Voertuigcompatibiliteit

Deze drijfstanglagerset past op de K20 en K24 viercilinders van de volgende Honda-modellen:
