Bielle forgiate Ford / Volvo - 2.0L & 2.5L 20V Turbo - JZDA / B5254T (Focus RS, white block) per pistoni forgiati

Il motore Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V « white block »

Il « white block » Volvo è la famiglia di motori modulari a cinque cilindri in linea lanciata nel 1991 sulla 850. Interamente in alluminio, con doppio albero a camme in testa e quattro valvole per cilindro (20V), è disponibile in 2.0L turbo (B5204T2, 1 984 cm³, alesaggio 81 mm) e in 2.5L 20V (B5254, 2 435 cm³, alesaggio 83 mm x corsa 90 mm), sia aspirato sia turbo. Ford ha ripreso questo stesso blocco a cinque cilindri con la denominazione Duratec 2.5T (Duratec-ST / RS), in particolare sulla Focus ST e sulla Focus RS Mk2.

Sul fronte Volvo equipaggia 850, S70, V70 (prima generazione), C70 e XC70, con potenze di circa 165-170 CV in versione aspirata, 180 CV sul 2.0 turbo (B5204T2) e fino a 193 CV sul 2.5 turbo (B5254T). Sul fronte Ford, la Focus RS Mk2 (codice JZDA, 305 CV, 2009-2011) e la serie limitata RS500 (codice HUBA, 350 CV) portano questo stesso blocco a livelli di sovralimentazione molto elevati. Apprezzato per la solidità del basamento e il forte potenziale di elaborazione, accetta volentieri l'aumento di pressione del turbo; per affidabilizzare le potenze elevate si rinforza il manovellismo con componenti forgiati.

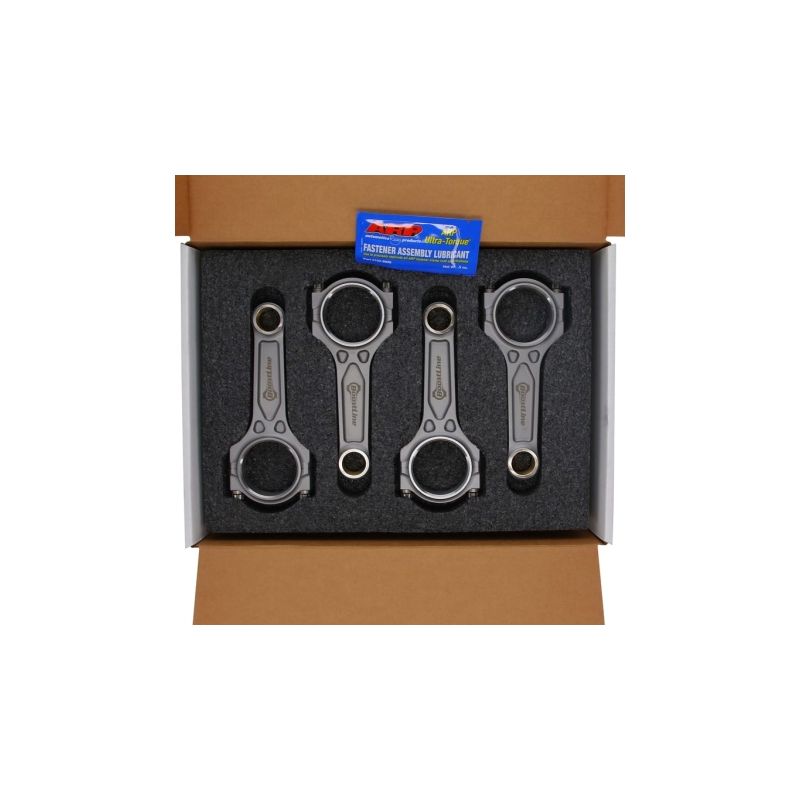

Le bielle forgiate

Ricavate da acciaio 4340 ad alta resistenza, queste bielle forgiate rinforzate proteggono il basamento non appena la potenza aumenta. Diventano indispensabili con il montaggio di pistoni forgiati, l’aumento del regime, l’incremento della pressione di sovralimentazione o un aumento di cilindrata, casi in cui la biella originale del white block raggiunge i suoi limiti.

Progettate per sopportare le forti sollecitazioni dei motori elaborati (turbo di serie o preparazioni più spinte), coprono tutte le discipline (rally, drift, drag, circuito e track day, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Caratteristiche tecniche delle bielle forgiate Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V

Coppia di serraggio e allungamento

Su questo cinque cilindri ogni qualità di viteria ha il proprio intervallo: ARP 2000, CA625+ e L19 non si serrano allo stesso modo, e un valore preso dalla riga vicina della tabella porta direttamente a uno dei due difetti. Troppo basso, il serraggio lascia il precarico sotto la forza di distacco: il cappello si stacca alla fine della fase attiva, il piano di appoggio perde la sua finitura, la bronzina si mata e viene poi espulsa dalla sede, e il gioco raggiunge un valore che nessuna regolazione recupera. Troppo alto, la vite supera il limite elastico: resta allungata, il suo precarico crolla alla prima dilatazione, la sede della bronzina si deforma e la testa di biella si ovalizza, con il film d’olio che si rompe dove la bronzina non appoggia più. Le coppie e gli allungamenti qui sotto sono quelli del costruttore della viteria per ogni codice, Boostline come ZRP, da 38 o 41 mm: si applicano riga per riga, senza trasposizioni. Il comparatore di allungamento resta il metodo di riferimento, l’unico capace di dire cosa la vite ha realmente subito; lubrificante di montaggio ARP e istruzioni del kit prioritarie.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

	Profilo I-Beam. Con la sua sezione centrale più sottile, la biella I-Beam è più leggera: meno inerzia e salite di giri più libere. È il profilo preferito sui moderni motori turbo come l’N54. La sua variante I-HD (Heavy Duty) è una versione rinforzata, progettata per carichi più elevati.
	Profilo I-3P (I a 3 tasche, Boostline). Profilo brevettato che conserva la leggerezza di una biella I-Beam aggiungendo rinforzi triangolati sulla testa: resistenza alla flessione superiore di circa il 60 % rispetto a una biella H-Beam. Ideale sui motori fortemente sovralimentati.

Come scegliere la viteria di biella?

Su una vite di biella tutto si decide nel materiale e nel modo di formarlo: designazione della lega, pulizia metallurgica, ciclo di tempra e rinvenimento, poi rullatura della filettatura dopo il trattamento, che incrudisce il fondo del filetto, chiude gli inneschi microscopici e allontana il limite di fatica. A questo si aggiunge la regolarità dimensionale, condizione di un precarico identico su ogni vite. Questo cinque cilindri si monta con due larghezze di vite secondo la biella: 3/8"-41 mm sulla Boostline I-3P, 3/8"-38 mm sulle ZRP profilo I. Scegliete la classe in funzione della pressione di sovralimentazione e del regime previsti, poi serrate sull’allungamento misurato.

	ARP 2000 indica un acciaio fucinato e temprato a cuore, la cui resistenza alla trazione si aggira sui 220 000 psi, ossia ~1 517 MPa, con filettatura rullata dopo il trattamento termico che gli assicura un’eccellente tenuta a fatica ciclica e una buona stabilità alla corrosione ambientale. La classe copre le preparazioni fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min: è la più diffusa in pista, trackday, drift, rally, drag e cronoscalata. Su questo motore esiste in 3/8"-41 mm (Boostline I-3P) e in 3/8"-38 mm (ZRP I), senza vincoli di stoccaggio.
	L19 si ottiene da una lega sensibilmente più ricca e da un trattamento termico più esigente: la resistenza alla trazione raggiunge circa 260 000 psi, ossia ~1 793 MPa, per 250 CV per cilindro in 3/8" e fino a 10 000 giri/min. È fatto per pressioni di sovralimentazione molto elevate, regimi alti prolungati e pressioni in camera elevate, quindi per le grandi potenze in drag, drift, rally e pista; qui equipaggia la biella ZRP profilo I in 3/8"-38 mm. Il rovescio di questa metallurgia: il L19 è sensibile alla corrosione e all’infragilimento da idrogeno e va stoccato come montato oliato, al riparo dall’umidità.
	CA625+ (Custom Age 625+) è la lega di punta di ARP: la resistenza alla trazione va da 260 000 a 280 000 psi, ossia da ~1 793 a 1 931 MPa, ottenuta con una designazione invecchiata e un trattamento termico specifico, con filettatura rullata dopo il trattamento. È riservato alle preparazioni più estreme, oltre 250 CV per cilindro in 3/8" e oltre 10 000 giri/min. La sua chimica gli dà una tenuta alla corrosione atmosferica e all’ossidazione superiore a quella dell’ARP 2000, ed è insensibile all’infragilimento da idrogeno: non impone quindi le precauzioni di stoccaggio del L19. Su questo cinque cilindri è proposto in 3/8"-41 mm sulla Boostline I-3P.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

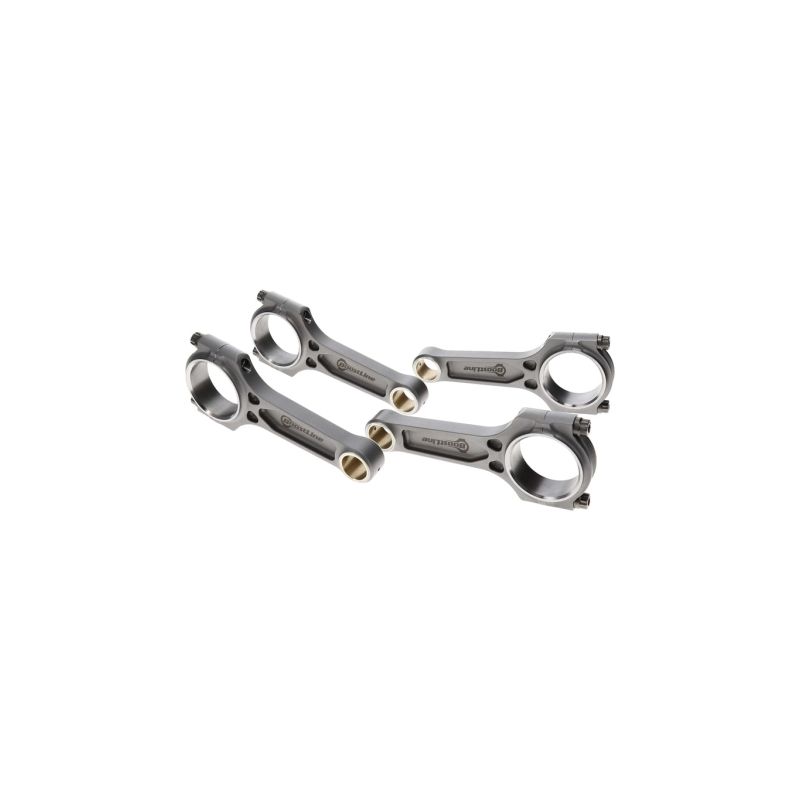

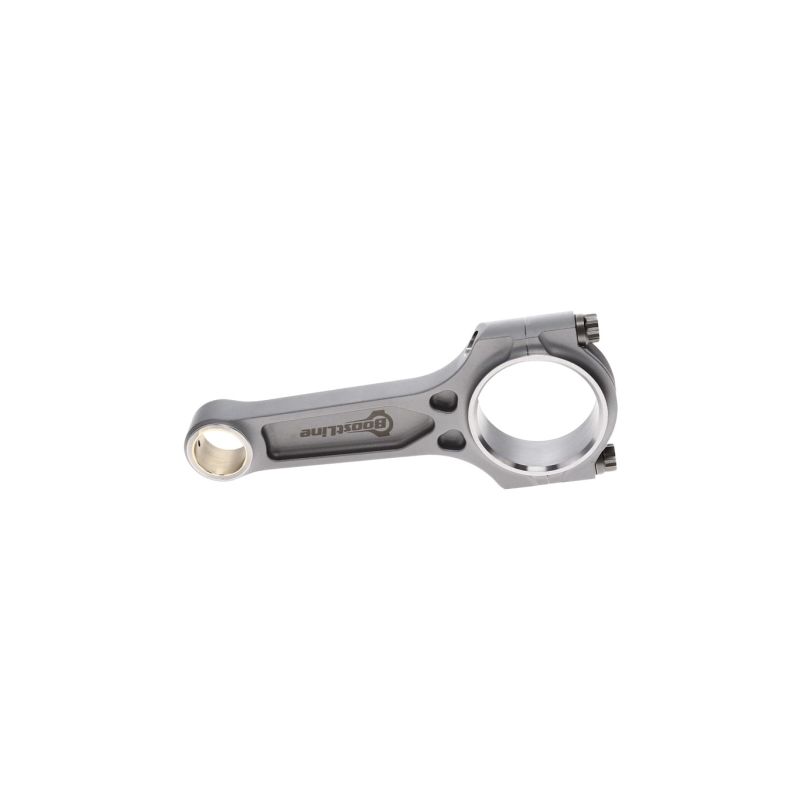

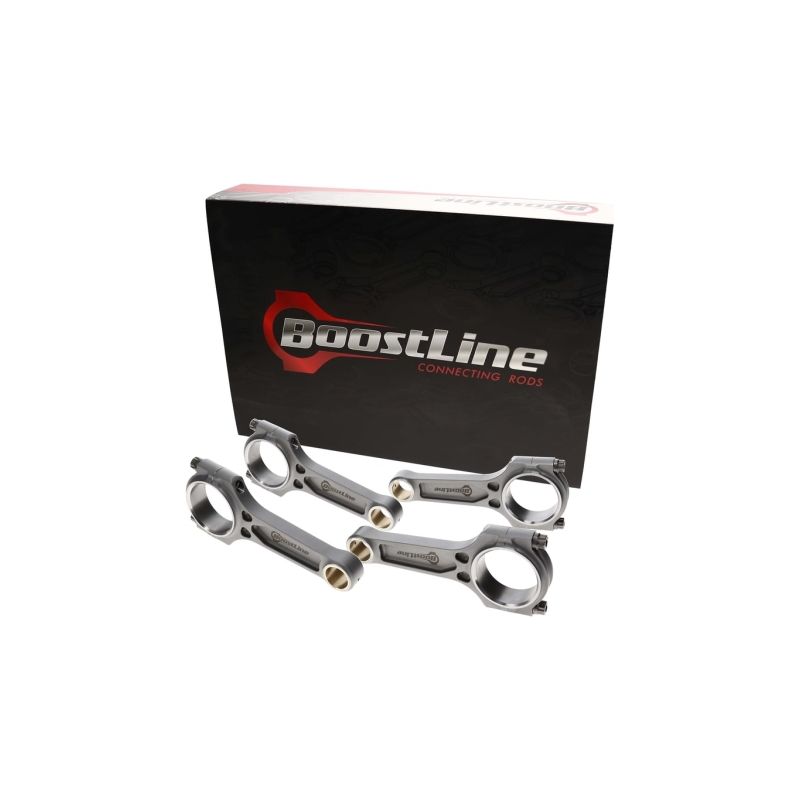

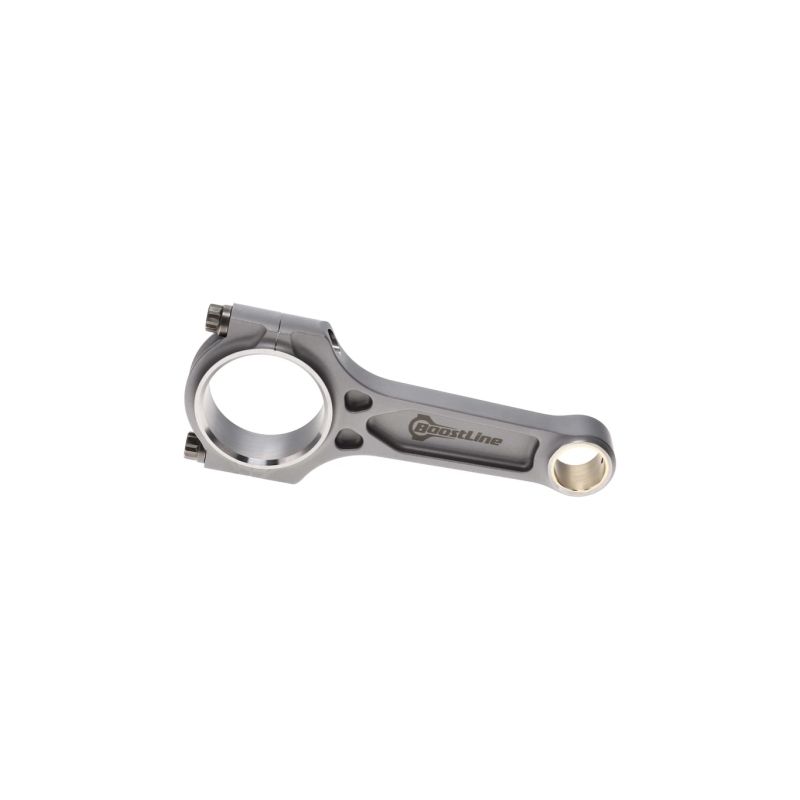

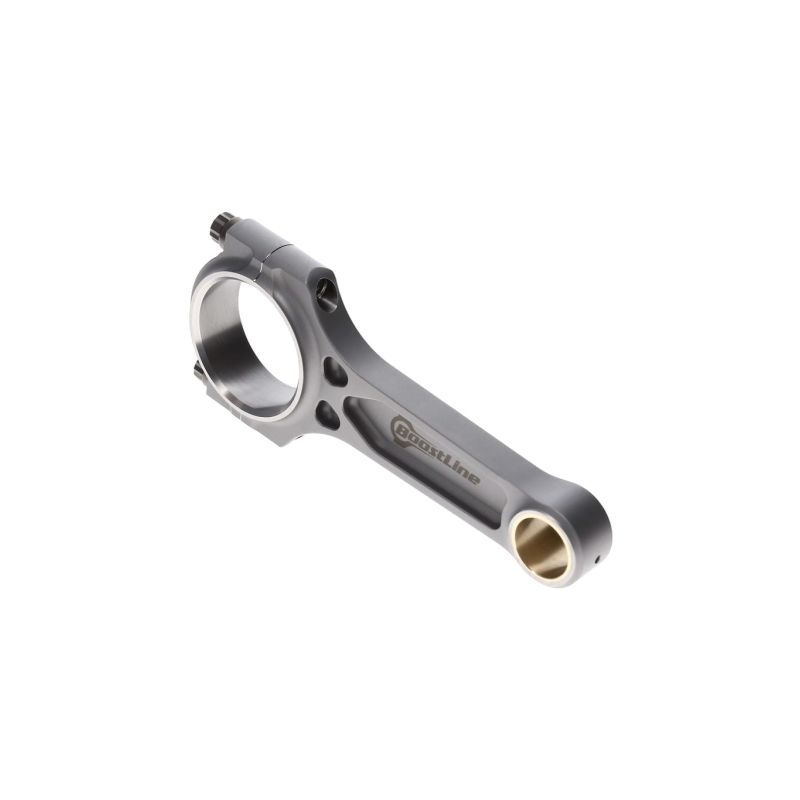

	BOOSTLINE (gruppo Wiseco), gamma di bielle forgiate del gruppo americano Wiseco, punto di riferimento dal 1941. Il suo design brevettato a 3 tasche unisce la rigidità di una biella I-Beam alla robustezza di una biella H-Beam. Forgiate in acciaio 4340 e lavorate negli USA, sono fornite con viteria ARP 2000 (Custom Age 625+ opzionale) e pensate per i motori sovralimentati.

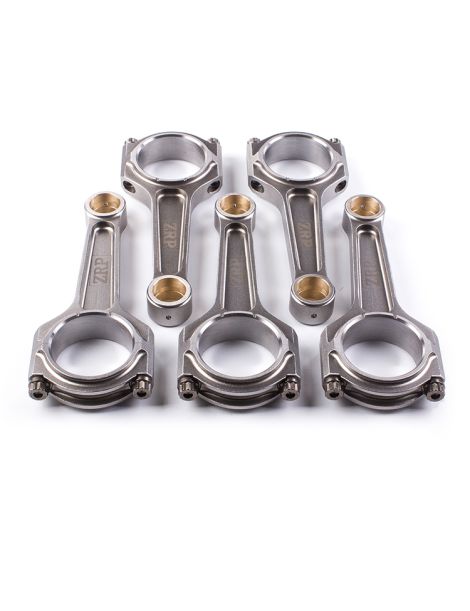

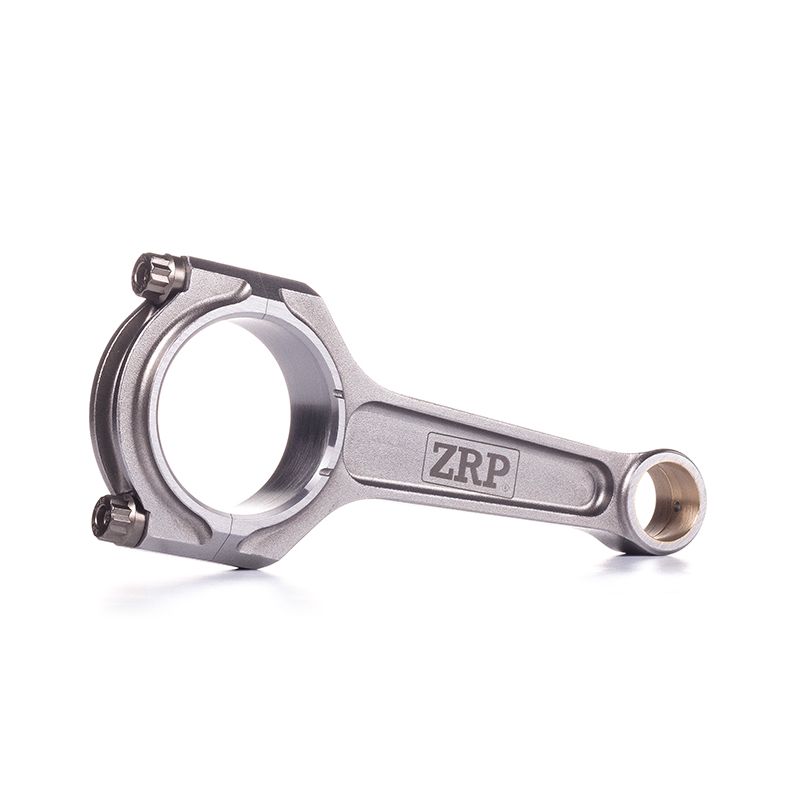

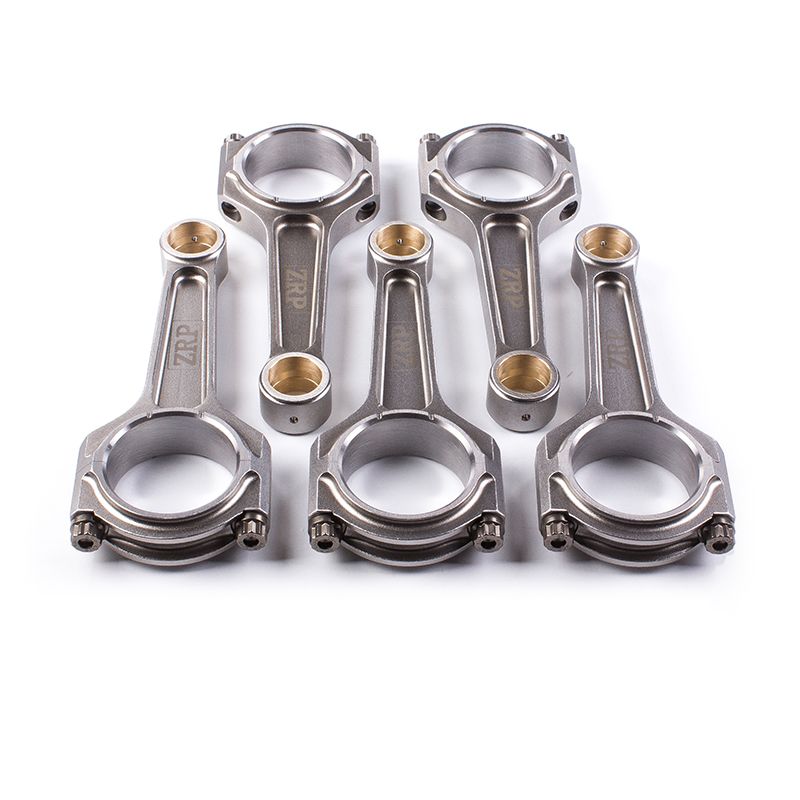

	ZRP, marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Disponibili in profilo I-Beam o H-Beam con viteria ARP 2000, L19 o Custom Age 625+, sono progettate e controllate in Grecia e collaudate nel rally, in circuito e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli - Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V (white block)

Queste bielle forgiate sono compatibili con i motori Volvo cinque cilindri “white block” 2.0 e 2.5 20V (aspirati e turbo):

Riferimento OEM: 1270483 (kit di 5 bielle).

Perché è la soluzione più economica?

Quando un basamento di serie cede (biella rotta, deformata o rigata), tornare alla configurazione di fabbrica impone di sostituire bielle e pistoni, spesso danneggiati insieme. Il conto sale in fretta per una semplice rimessa a punto.

A budget equivalente, o addirittura inferiore, montare bielle forgiate in acciaio 4340 abbinate a pistoni forgiati offre affidabilità e margine di sicurezza nettamente superiori, con un reale potenziale di crescita della potenza. È la scelta dei preparatori europei da oltre 15 anni.

A parità di budget: più affidabilità, più potenziale, più longevità.
