4.5L 24v - 1FZ-FE
Produttori
4.5L 24v - 1FZ-FE
Attenzione: Ultimi articoli in magazzino!
Nuovo prodotto
Kit di semibronzine di banco trimetallo senza dentino per i sette supporti di banco dei motori Toyota e Lexus 1FZ-FE.
L'1FZ-FE è un motore a benzina Toyota da 4,5 litri a 24 valvole, montato in particolare su Land Cruiser 80 e 100 e sulla Lexus LX 450. Le dimensioni del perno di banco e della sede sono quelle del kit di bronzine ACL presentato qui, per sette supporti.
L'albero motore di questo motore poggia su sette supporti di banco. Ogni perno ruota tra due semibronzine, una alloggiata nel basamento e l'altra nel cappello di banco: sono loro a sostenere l'albero motore. Il kit di bronzine trimetalliche ACL Race Series presentato qui le sostituisce sui motori preparati.
In origine Toyota monta su questi motori bronzine di banco con codice 11701-66020, e il suo manuale d'officina prescrive un gioco di funzionamento da 0.036 a 0.054 mm.

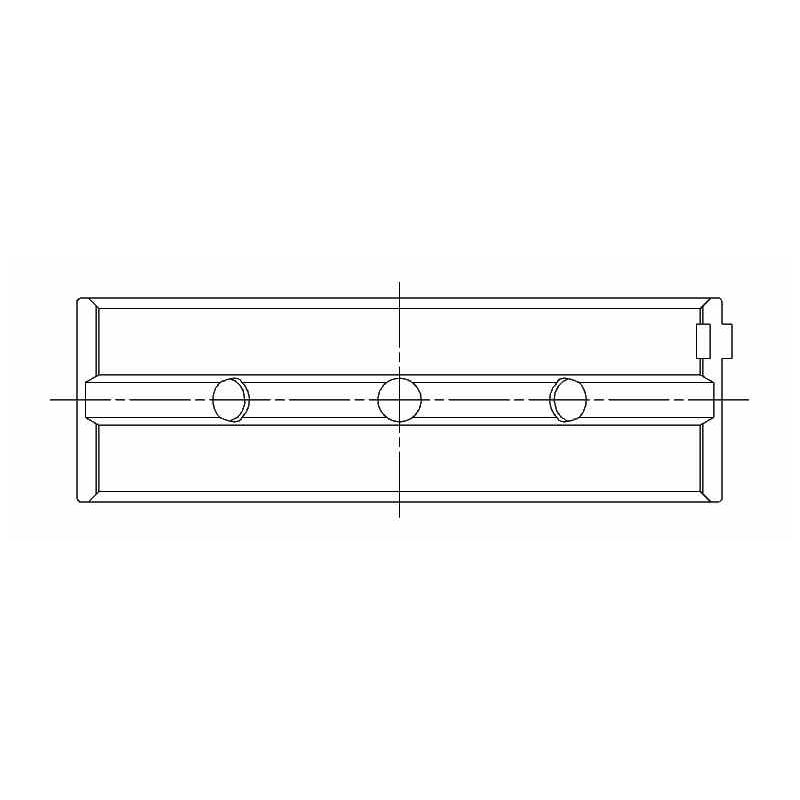

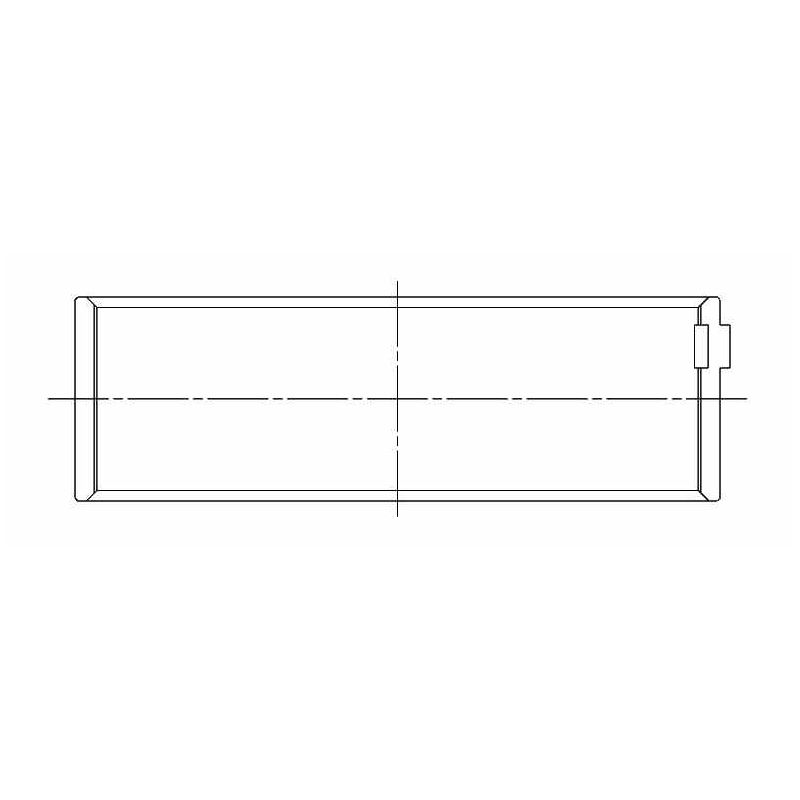

In una bronzina trimetallica un dorso in acciaio sostiene uno strato intermedio in rame-piombo ad alta capacità di carico, a sua volta ricoperto da uno strato di scorrimento antifrizione che risparmia il perno di banco. Il set completo copre i sette supporti di banco dell'albero motore. Le semibronzine superiori e inferiori sono diverse: ognuna va montata al proprio posto.
Il trimetallo è pensato per carichi elevati e prolungati, mentre il bimetallo di alluminio si limita ai carichi bassi o medi: circa 8 000 psi per quest'ultimo, fino a 12 000 psi per un trimetallo performance, ossia il 50 % in più. Il vantaggio si misura in resistenza e durata sui motori turbo, con compressore e ad alti regimi.
| Bronzine ACL Ø perno di banco 68.980 / 69.000 mm Ø sede 74.020 / 74.040 mm Larghezza 23.4 mm |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 7M7989H-STD | ACL Race - Senza trattamento | Standard | 2.489 |
| 7M7989HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 2.476 |
| 7M7989H-.025 | ACL Race - Senza trattamento | +0.025 | |
| 7M7989H-.25 | ACL Race - Senza trattamento | +0.25 |
Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di banco, riempita dal film d'olio.
Mentre il motore gira, il perno di banco galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.
| Misura / versione | Quando sceglierla | ACL Race Series |
|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | da 0.068 a 0.082 mm |
| Gioco maggiorato (HX) | Gioco più ampio: alto flusso d'olio, alto regime | da 0.094 a 0.107 mm |
| +0.025 mm | Perno lucidato | da 0.068 a 0.082 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | da 0.068 a 0.082 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di banco alla coppia prescritta, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.
Queste bronzine di banco trimetalliche ACL sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, una quota +0.025 mm per un perno di banco semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.
 | Specialista australiano delle bronzine motore ad alte prestazioni dal 1949, ACL Bearing Company firma la Race Series: bronzine trimetalliche realizzate con precisione, declinate in numerose quote e apprezzate sui motori preparati di tutto il mondo. |
Questo kit di bronzine di banco è adatto ai motori 1FZ-FE delle seguenti Toyota e Lexus:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| Lexus | LX | 1FZ-FE | 205–215 CV | 1995–1997 |
| Toyota | Land Cruiser (_J7_, _JL7_) | 1FZ-FE | 215–224 CV | 1992–2009 |
| Toyota | Land Cruiser 100 (_J1_) | 1FZ-FE | 215–235 CV | 1998–2008 |
| Toyota | Land Cruiser 80 (_J8_) | 1FZ-FE | 205–224 CV | 1992–1999 |
| Toyota | Land Cruiser Pick-up (_J7_, _JL7_) | 1FZ-FE | 215–224 CV | 1990–2007 |
| Toyota (Faw) | Land Cruiser 100 (_J10_) | 1FZ-FE | 211 CV | 2003–2007 |
Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di banco usurata riga il perno di banco, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a ripristinare il basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro della linea d'albero, ma quello il cui cedimento costa di più.
