Cojinetes de bancada cigüeñal trimetal VAG 2.0 TFSI EA113 Cojinetes de bancada cigüeñal trimetal VAG 2.0 TFSI EA113

Cojinetes de bancada cigüeñal trimetal VAG 1.8T 20V y 2.0 TFSI EA113 Gen.1/Gen.2

70,09 € (impuestos inc.)
77,88 € (impuestos inc.) -10%

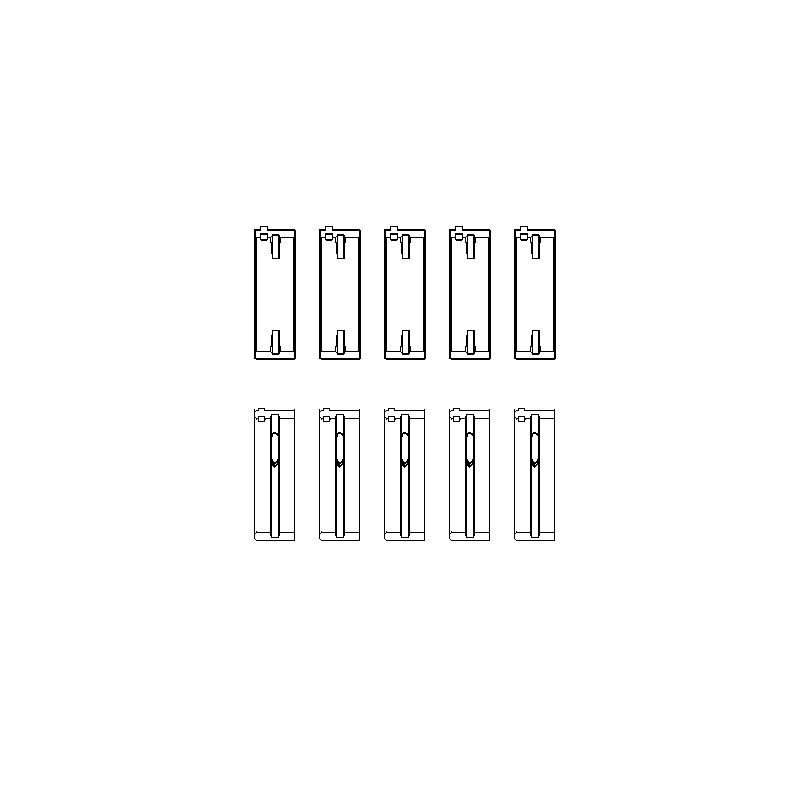

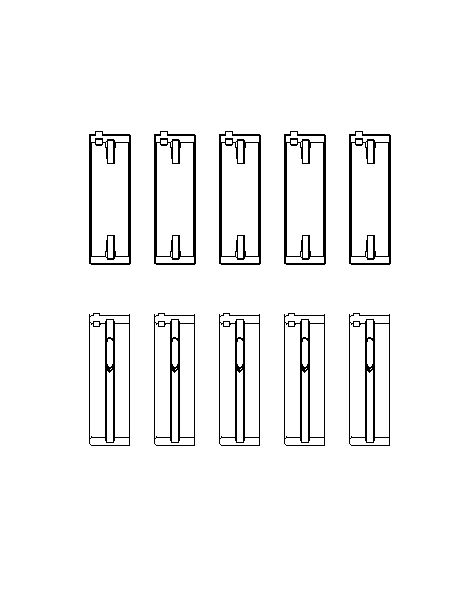

Juego de 10 semicojinetes de bancada de cigüeñal trimetal para VAG 2.0 TFSI EA113.

  • Marcas y tratamientos : ACL Race (con o sin Calico) y King Racing
  • Compatibilidad : Audi A3, S3, A4, TT, TTS, Golf GTI y R, Scirocco R, Leon Cupra R (lista parcial)
  • Medidas disponibles : de estándar a +0.50 mm, versiones con juego aumentado (HX / STDX)
5M1644H-STD
24 disponibles en stock Europa (plazo 72 h)
Disponible en stock Europa (plazo 72 h)
Pagar a plazos

El cuatro cilindros VAG 2.0 TFSI EA113

El 2.0 TFSI de la familia EA113 es el cuatro cilindros de 2,0 litros con turbocompresor e inyección directa del grupo Volkswagen. Equipa, entre otros, el Audi A3, S3, A4, TT y TTS, el Volkswagen Golf GTI y Golf R, el Scirocco R, el Seat Leon Cupra R y el Skoda Octavia II. ACL y King ofrecen un juego de cojinetes de bancada para este motor. La tabla de compatibilidad incluye también los 1.8 T de 20 válvulas del grupo, que montan el mismo juego de cojinetes.

El cigüeñal de este motor se apoya en cinco bancadas. Cada apoyo de bancada gira entre dos semicojinetes, uno alojado en el bloque y otro en el sombrerete de bancada: son ellos los que sostienen el cigüeñal. Los juegos de cojinetes trimetal ACL Race Series y King Racing aquí presentados los sustituyen en los motores preparados.

Los cojinetes de bancada trimetal

En un cojinete trimetal, un dorso de acero sostiene una capa intermedia de cobre-plomo de alta capacidad de carga, recubierta a su vez por una capa de deslizamiento antifricción que cuida el apoyo de bancada. El juego completo incluye 10 semicojinetes, cinco pares para cinco bancadas. Los semicojinetes superiores e inferiores son diferentes: cada uno se monta en su lugar. ACL precisa que la ranura completa solo existe en la posición 4 y que este juego requiere arandelas de empuje.

El trimetal está pensado para cargas elevadas y prolongadas, mientras que el bimetal de aluminio se limita a cargas bajas o medias: unos 8 000 psi para este último, hasta 12 000 psi para un trimetal de rendimiento, un 50 % más. La ventaja se nota en resistencia y durabilidad en motores turbo, con compresor y de altas revoluciones.

Características técnicas

Cotas de montaje comunes a todas las referencias
Cojinetes ACL
Ø apoyo de bancada 53.958 / 53.978 mm
Ø alojamiento 59.000 / 59.019 mm
Anchura 18.49 mm
Cojinetes King
Ø apoyo de bancada 53.96 / 53.98 mm
Ø alojamiento 59.00 / 59.02 mm
Anchura 18.4 mm

Nota del fabricante (ACL 5M1644H): ranura completa solo en la posición n.º 4. Requiere arandelas de empuje.

ReferenciaMarca y tratamientoMedidaEspesor de pared (mm)
5M1644H-STD ACL Race - Sin tratamiento Estándar 2.502
5M1644HX-STD ACL Race - Sin tratamiento Std, juego aumentado (HX) 2.502
5M1644H-.025 ACL Race - Sin tratamiento +0.025 2.5145
5M1644H-.25 ACL Race - Sin tratamiento +0.25 2.627
5M1644H-.50 ACL Race - Sin tratamiento +0.50 2.752
5M1644HC-STD ACL Race - Calico Estándar 2.502
5M1644HXC-STD ACL Race - Calico Std, juego aumentado (HX) 2.502
5M1644HC-.25 ACL Race - Calico +0.25 2.627
MB5661XP King Racing - Sin tratamiento Estándar 2.508
MB5661XP STDX King Racing - Sin tratamiento Std, juego aumentado (STDX) 2.495
MB5661XP.026 King Racing - Sin tratamiento +0.026 2.521
MB5661XP0.25 King Racing - Sin tratamiento +0.25 2.635
MB5661XP0.5 King Racing - Sin tratamiento +0.50 2.762

Juego de funcionamiento

Se llama juego de funcionamiento a la distancia entre el cojinete y el apoyo de bancada, llena de película de aceite.

Mientras el motor gira, el apoyo de bancada flota sobre esta película de aceite, que soporta la carga sin contacto directo con el cojinete. El espesor de la película depende del juego: demasiado ajustado, el aceite pasa mal, sube la temperatura y crece el riesgo de gripaje; demasiado amplio, el aceite se escapa, la película sostiene menos y baja la presión de aceite. Un juego correcto asegura a la vez una lubricación suficiente y una película bien mantenida.

Medida / versiónCuándo elegirlaACL Race SeriesKing XP
Estándar (STD) Apoyo de bancada de origen, no rectificado 0.056 a 0.067 mm 0.054 mm - 0.067 mm
Juego aumentado (HX / STDX) Juego más amplio: alto caudal de aceite, alto régimen 0.081 a 0.092 mm 0.079 mm - 0.092 mm
+0.025 / +0.026 mm Apoyo de bancada pulido 0.056 a 0.067 mm 0.054 mm - 0.067 mm
+0.25 mm Apoyo de bancada rectificado a 0.25 mm 0.056 a 0.067 mm 0.054 mm - 0.067 mm
+0.50 mm Apoyo de bancada rectificado a 0.50 mm 0.056 a 0.067 mm 0.054 mm - 0.067 mm

Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre el apoyo de bancada, apriete el sombrerete de bancada según el procedimiento del fabricante y compare el aplastamiento del hilo con la regleta para leer el juego.

Plastigauge

Comprar el Plastigauge →

Guía técnica

Estos cojinetes de bancada trimetal ACL y King están pensados para motores preparados y competición: donde un cojinete de serie llega pronto a su límite, admiten más potencia, más revoluciones y más presión de sobrealimentación. La gama incluye la cota estándar, una cota +0.025 / +0.026 mm cuando el apoyo de bancada solo se ha pulido, cotas de rectificado de +0.25 y +0.50 mm y una versión HX / STDX con holgura aumentada para motores de altas revoluciones o que necesitan un gran caudal de aceite. Permite conservar la misma referencia tras rectificar el cigüeñal y adaptar la holgura al aceite utilizado y al uso del motor.

Las dos marcas

ACL Especialista australiano en cojinetes de motor de alto rendimiento desde 1949, ACL Bearing Company firma la Race Series: cojinetes trimetal fabricados con precisión, disponibles en numerosas cotas y reconocidos en motores preparados de todo el mundo.
King Racing Desde los años sesenta, la israelí King Engine Bearings fabrica cojinetes de motor de alto rendimiento; sus cojinetes de aleación trimetal pMax Black están dimensionados para cargas elevadas.

Construcción y ventajas

Criterio ACL Race Series King Racing
Sección Sección de un cojinete trimetal ACL Race Series Sección de un cojinete trimetal King Racing
Tipo Cojinete trimetal de alto rendimiento Cojinete trimetal de alto rendimiento
País de fabricación Australia Israel
Construcción Trimetal: respaldo de acero, capa de cobre, superficie blanda Trimetal: respaldo de acero, capa de cobre, superficie blanda
Aleación Race Series (cobre-plomo) pMax Black (cobre-plomo endurecido)
Recubrimiento protector Calico CT-1 (versiones HC y HXC): película lubricante seca fina que reduce la fricción y el desgaste. Sin recubrimiento en las versiones H y HX. No
Medidas disponibles Estándar hasta +0.50 mm (+ juego aumentado HX) ; Calico: estándar, HXC y +0.25 mm Estándar hasta +0.50 mm (+ juego aumentado STDX)

Compatibilidad de vehículos

Este juego de cojinetes de bancada es apto para los cuatro cilindros VAG 2.0 TFSI EA113 y 1.8 T 20V de los siguientes vehículos:

MarcaModelo (chasis)Código de motorPotenciaAños
AUDI A3 (8L1) 1.8 T Quattro / S3 Quattro / 1.8 T AGU, AJQ, AMK, APP, APY, AQA, ARX, ARY, ARZ, AUM, AUQ, BAM 150–224 CV 1996–2003
AUDI A3 (8P1) 2.0 TFSI / 2.0 TFSI Quattro / S3 Quattro AXX, BWA, CDLA, CDLC 200–265 CV 2004–2012
AUDI A3 Sportback (8PA) 2.0 TFSI / 2.0 TFSI Quattro / S3 Quattro AXX, BPY, BWA, CDLA, CDLC 200–265 CV 2004–2013
AUDI A4 B5 (8D2) 1.8 T Quattro / 1.8 T AJL, ANB, APU, AWT 150–180 CV 1995–2000
AUDI A4 B5 Avant (8D5) 1.8 T Quattro / 1.8 T AJL, ANB, APU, AWT 150–180 CV 1996–2001
AUDI A4 B6 (8E2) 1.8 T Quattro / 1.8 T AVJ, BEX, BFB 150–190 CV 2000–2004
AUDI A4 B6 Avant (8E5) 1.8 T / 1.8 T Quattro AVJ, BEX, BFB 150–190 CV 2001–2004
AUDI A4 B6 Descapotable (8H7) 1.8 T / 1.8 T Quattro BFB 163 CV 2002–2005
AUDI A4 B7 (8EC) 2.0 TFSI / 2.0 TFSI Quattro BGB, BPG, BPJ, BUL, BWE, BWT, BYK 170–220 CV 2004–2008
AUDI A4 B7 (8EC) 1.8 T / 1.8 T Quattro BFB 163 CV 2004–2008
AUDI A4 B7 Avant (8ED) 2.0 TFSI / 2.0 TFSI Quattro BGB, BPG, BPJ, BUL, BWE, BWT, BYK 170–220 CV 2004–2008
AUDI A4 B7 Avant (8ED) 1.8 T Quattro / 1.8 T BFB 163 CV 2004–2008
AUDI A4 B7 Descapotable (8HE) 2.0 TFSI / 2.0 TFSI Quattro BWE, BWT 200 CV 2006–2009
AUDI A4 B7 Descapotable (8HE) 1.8 T BFB 163 CV 2006–2009
AUDI A6 C5 (4B2) 1.8 T / 1.8 T Quattro AJL, ANB, APU, AWT 150–180 CV 1997–2005
AUDI A6 C5 Avant (4B5) 1.8 T Quattro / 1.8 T AJL, ANB, APU, AWT 150–180 CV 1997–2005
AUDI A6 C6 (4F2) 2.0 TFSI BPJ, BYK 170 CV 2005–2011
AUDI A6 C6 Avant (4F5) 2.0 TFSI BPJ 170 CV 2005–2011
AUDI TT (8J3) 2.0 TFSI / 2.0 TTS Quattro BPY, BWA, CDLA 200–265 CV 2006–2014
AUDI TT (8N3) 1.8 T Quattro / 1.8 T AJQ, APP, APX, ARY, AUM, AUQ, BAM 150–224 CV 1998–2006
AUDI TT Roadster (8J9) 2.0 TFSI / 2.0 TTS Quattro BPY, BWA, CDLA 200–265 CV 2007–2014
AUDI TT Roadster (8N9) 1.8 T Quattro / 1.8 T AJQ, APP, APX, ARY, AUM, AUQ, BAM 150–224 CV 1999–2006
SEAT Altea (5P1) 2.0 TFSI BWA 200 CV 2006–2009
SEAT Altea XL (5P5, 5P8) 2.0 TFSI / 2.0 TFSI 4x4 BWA 200 CV 2006–2009
SEAT Cordoba (6K1, 6K2) 1.8 T 20V Cupra AQX, AYP 156 CV 2000–2002
SEAT Exeo (3R2) 2.0 TFSI BWE 200 CV 2009–2013
SEAT Exeo ST (3R5) 2.0 TFSI BWE 200 CV 2009–2013
SEAT Ibiza II (6K1) 1.8 T 20V Cupra / 1.8 T 20V Cupra R AQX, AYP 156–180 CV 2000–2002
SEAT Ibiza III (6L1) 1.8 T Cupra R / 1.8 T FR BBU, BJX 150–180 CV 2003–2008
SEAT Leon (1M1) 1.8 T Cupra R / 1.8 T AJQ, AMK, APP, ARY, AUQ, BAM 180–225 CV 1999–2006
SEAT Leon (1P1) 2.0 TFSI / 2.0 Cupra R BWA, CDLA 185–265 CV 2005–2012
SEAT Toledo II (1M2) 1.8 T APP, ARY, AUQ 180 CV 2000–2004
SEAT Toledo III (5P2) 2.0 TFSI BWA 200 CV 2005–2009
SKODA Octavia I (1U2) 1.8 T / 1.8 T 4x4 / RS 1.8 T AGU, ARX, ARZ, AUM, AUQ 150–180 CV 1997–2010
SKODA Octavia I Combi (1U5) 1.8 T / 1.8 T 4x4 / RS 1.8 T AGU, ARX, ARZ, AUM, AUQ 150–180 CV 1998–2010
SKODA Octavia II (1Z3) 2.0 TFSI BWA 200 CV 2005–2013
SKODA Octavia II Combi (1Z5) 2.0 TFSI BWA 200 CV 2005–2013
SKODA Superb I (3U4) 1.8 T AWT 150 CV 2001–2008
VW Bora (9M2) 1.8 T AUQ, AWP 179 CV 2005–2014
VW Bora I (1J2) 1.8 T AGU, ARX, AUM, AUQ, AWP 150–180 CV 2000–2005
VW Bora Variant (1J6) 1.8 T AGU, ARX, AUM, AUQ, AWP 150–180 CV 2000–2005
VW Eos (1F7, 1F8) 2.0 TFSI BPY, BWA 200 CV 2006–2015
VW Golf IV (1J1) 1.8 T / 1.8 T GTI AGU, ARZ, AUM, AUQ, AWP 150–180 CV 1997–2005
VW Golf IV (9B3) 1.8 T GTI AUQ 179–193 CV 2007–2010
VW Golf IV Variant (1J5) 1.8 T AGU, ARZ, AUM, AUQ 150–180 CV 2000–2006
VW Golf V (1K1) 2.0 GTI AXX, BPY, BWA 200 CV 2004–2009
VW Golf V Variant (1K5) 2.0 TFSI BWA 200 CV 2007–2009
VW Golf VI (5K1) 2.0 R 4motion CDLA, CDLC 256–265 CV 2009–2013
VW Golf VI Descapotable (517) 2.0 R CDLA 265 CV 2013–2016
VW Jetta III (1K2) 2.0 TFSI AXX, BPY, BWA 200 CV 2005–2010
VW New Beetle (9C1, 1C1) 1.8 T AGU, AWP, AWV 150–180 CV 1999–2010
VW New Beetle Descapotable (1Y7) 1.8 T AWV 150 CV 2003–2010
VW Passat B5 (3B2) 1.8 T ANB, APU 150 CV 1996–2000
VW Passat B5 Variant (3B5) 1.8 T ANB, APU 150 CV 1997–2000
VW Passat B5.5 (3B3) 1.8 T AWT 150 CV 2000–2005
VW Passat B5.5 Variant (3B6) 1.8 T AWT 150 CV 2000–2005
VW Passat B6 (3C2) 2.0 TFSI AXX, BPY, BWA 200 CV 2005–2010
VW Passat B6 Variant (3C5) 2.0 TFSI AXX, BPY, BWA 200 CV 2005–2010
VW Polo (9N_, 9A_) 1.8 GTi Cup Edition / 1.8 GTI BBU, BJX 150–180 CV 2005–2009
VW Scirocco III (137, 138) 2.0 R CDLA, CDLC 256–265 CV 2009–2017

Por qué cambiar los cojinetes

Cambiar los cojinetes en una preparación o una reconstrucción protege contra la avería más costosa: un cojinete de bancada desgastado raya el apoyo de bancada, contamina el circuito de aceite con sus restos y obliga al menos a rectificar el cigüeñal, o incluso a reparar el bloque. Frente a esos costes, un juego nuevo pesa poco: es la pieza más barata de la línea de cigüeñal, pero aquella cuyo fallo cuesta más.
