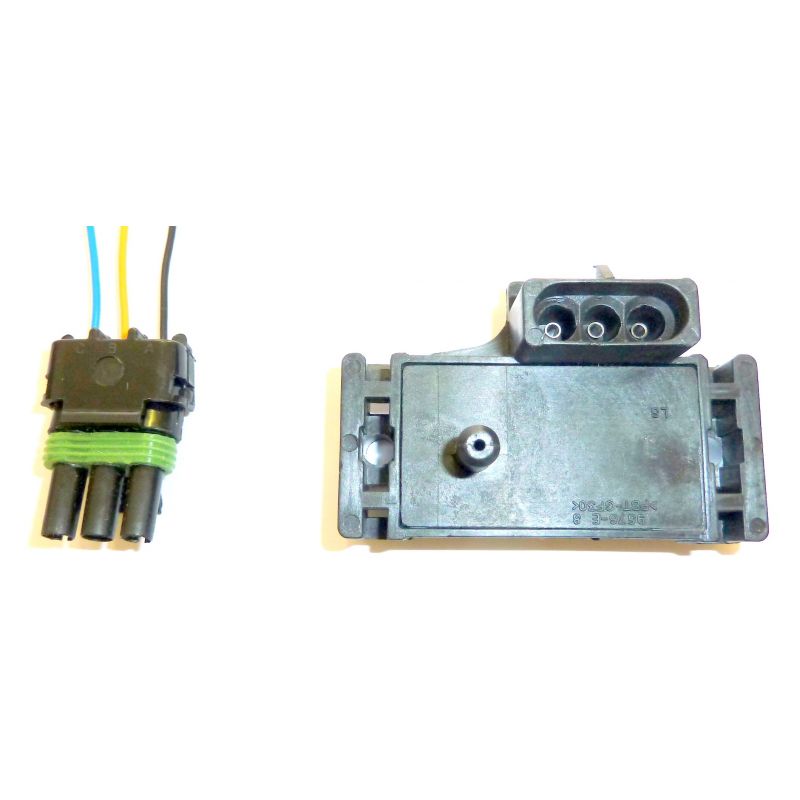

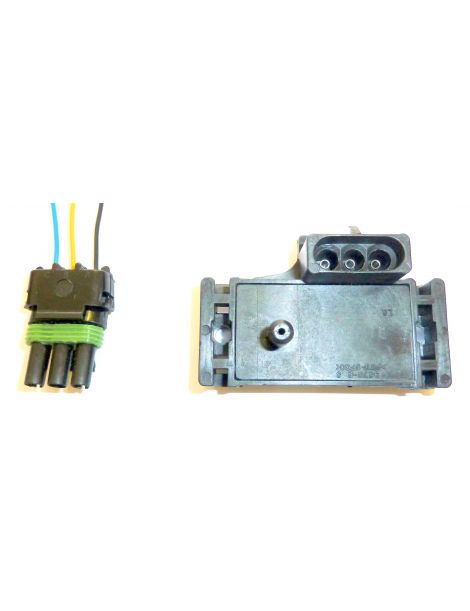

MAP-sensor GM 0-3 bar + metnector

Inlaatdruksensor 0-3 bar

De MAP (Manifold Absolute Pressure) sensor is een magnetoresistieve inlaatdruk sensor (hier, turbodruk tot 3 bar). Hij bestaat uit een keramisch element met meetweerstanden die gevoelig zijn voor druk, zowel positief als negatief. Dit keramische element zet de informatie om in elektrische signalen van 0 tot 5 volt (zie onderstaande metversietabel).

Deze absolute druk sensor is compatibel met Sybele programmeerbare motormanagementsystemen. Hij maakt het dus mogelijk om de injectietiming en de ontstekingstiming van de motor aan te passen.

Zoals de naam al suggereert, werkt deze sensor onder absolute druk (perfect vacuüm), wat betekent dat hij tot 2 bar turbodruk kan meten. Voor een MAP-sensor die tot 3 bar turbodruk kan meten, heeft u het volgende nodig: MAP-sensor 0-4 bar; MAP-sensor geleverd met een 3-draads metnector. :

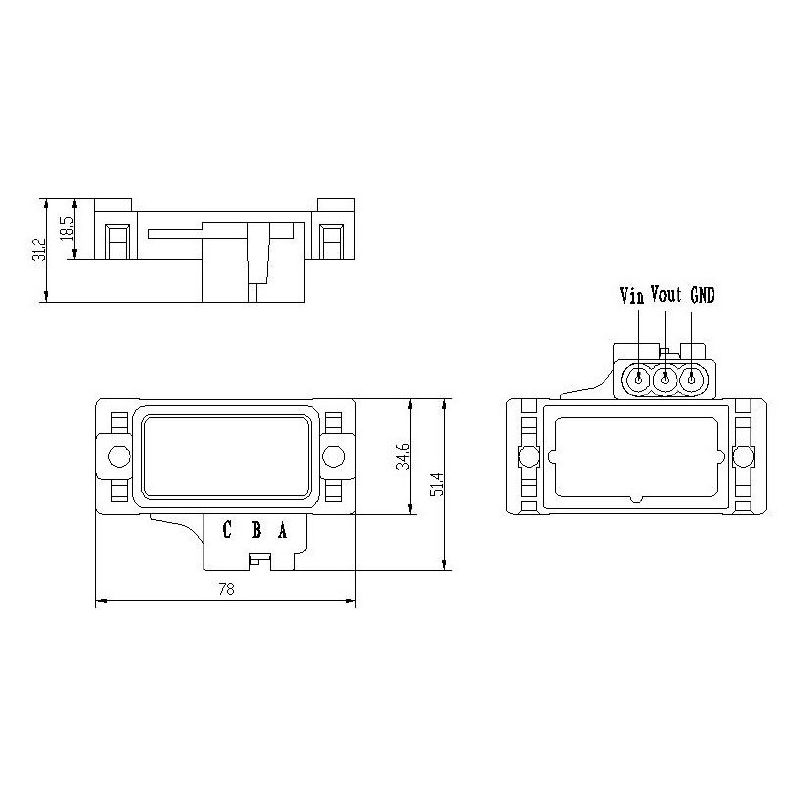

• Aansluitpunt A: aarde
• Aansluitpunt B: uitgangsspanning (signaal)
• Aansluitpunt C: ingangsspanning (voeding)

Conversietabel:

Druk (kPa)	40	100	150	200	250	304
Druk (Bar)	0.4	1	1.5	2	2.5	3.04
Uitgang (Volt)	0.618	1.572	2.367	3.162	3.957	4.816
