Capteur pression MAP sensor GM 0-3 bars + prise

Capteur de pression d'admission d'air 0 à 3 bars

Le capteur MAP (Manifold Absolute Pressure) est un capteur de pression d'admission d'air (ici de suralimentation jusqu'à 3 bars) magnéto-résistif. Il est composé d'une céramique avec des résistances de mesures qui sont sensibles à la pression, qu'elle soit positive ou négative. Cette céramique transforme les informations en signaux électrique allant de 0 à 5 volts (voir tableau de conversion ci-dessous).

Ce capteur de pression absolue est compatible avec les gestions programmables Sybele. Elle va donc permettre d'adapter le temps d'injection et l'avance à l'allumage du moteur. Attention, comme son nom l'indique, ce capteur est en pression absolue (vide parfait) ce qui signifie qu'il permet une mesure jusqu'à 2 bars de suralimentation.

Pour un capteur MAP allant jusqu'à 3 bars de suralimentation il faut : Capteur MAP 0-4 bars

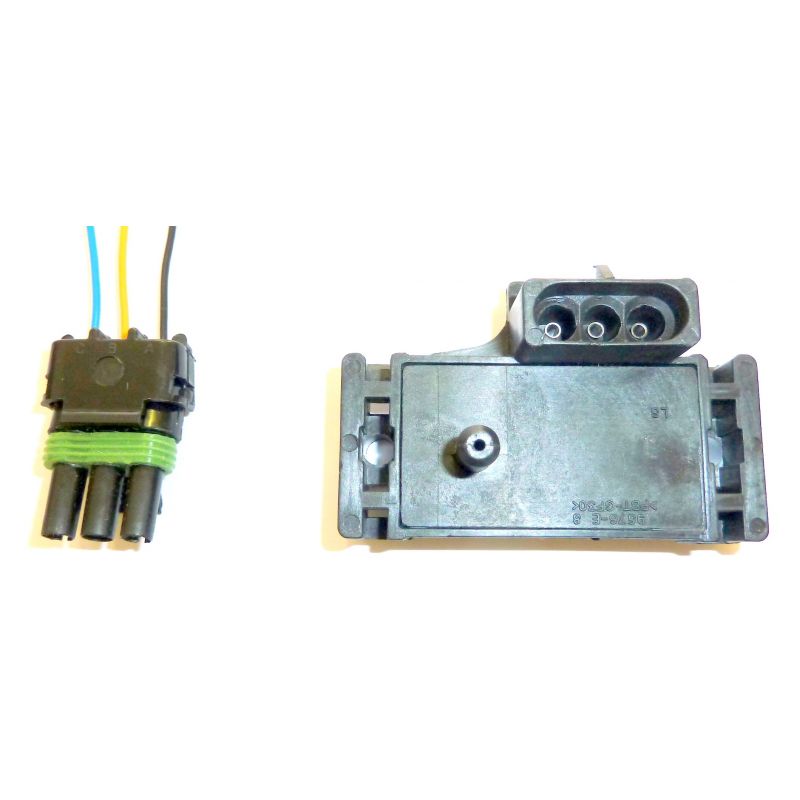

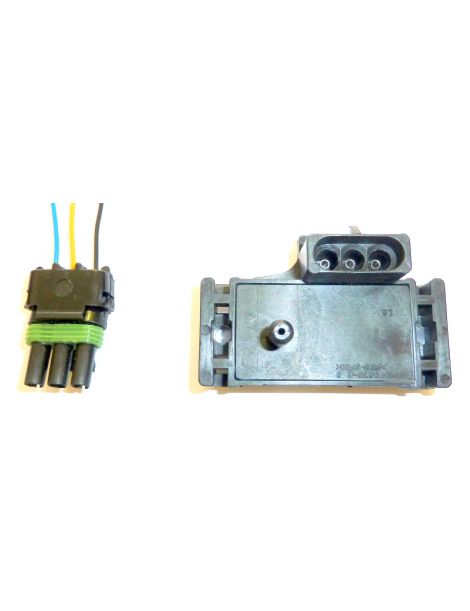

Capteur MAP livré avec prise 3 fils.

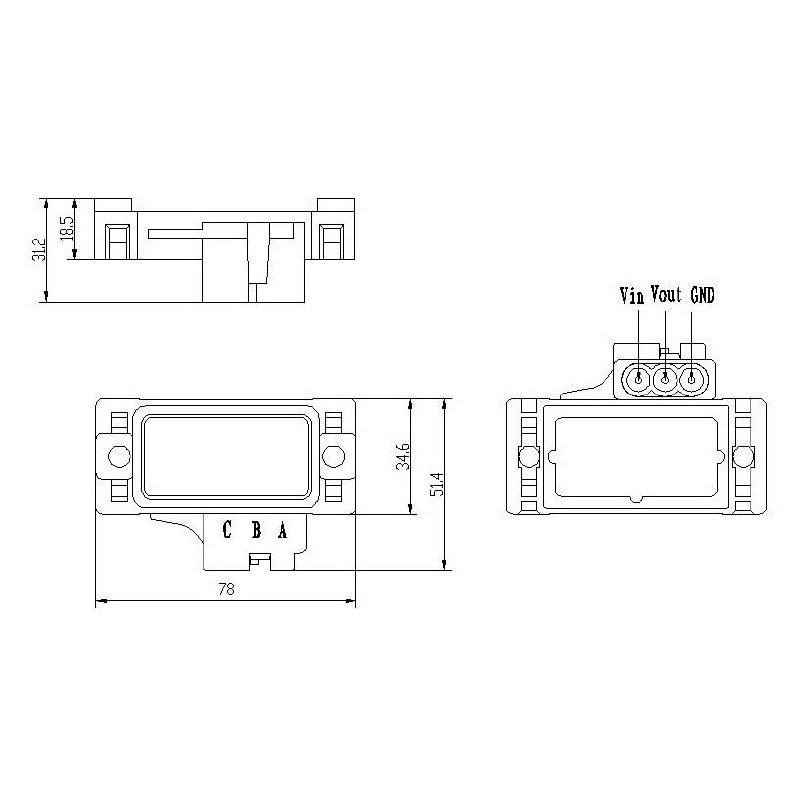

Branchements :

• Borne A : masse
• Borne B : tension de sortie (signal)
• Borne C : tension d'entrée (alimentation)

Table de conversion :
