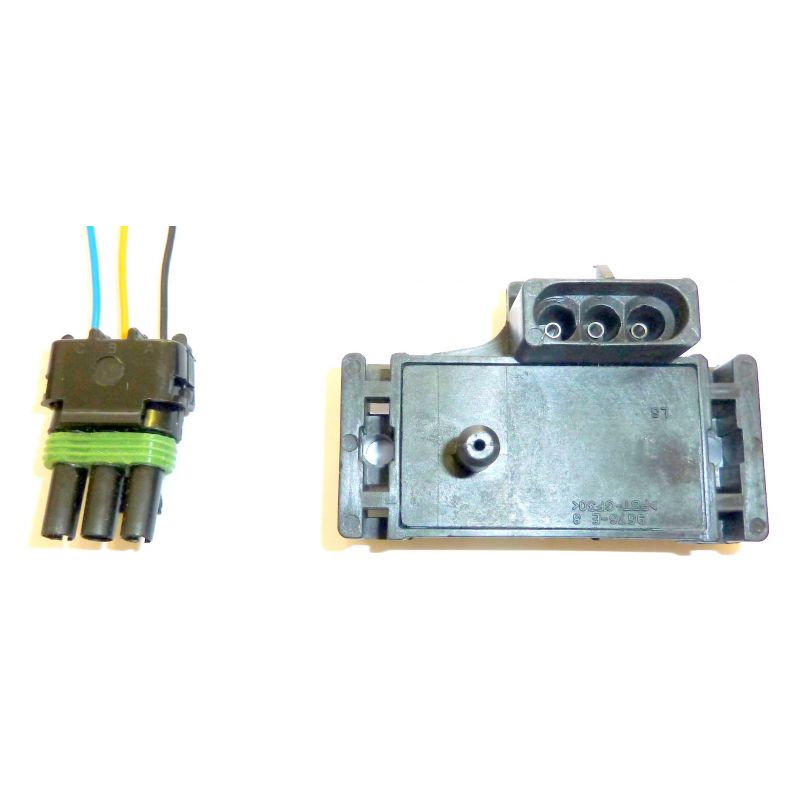

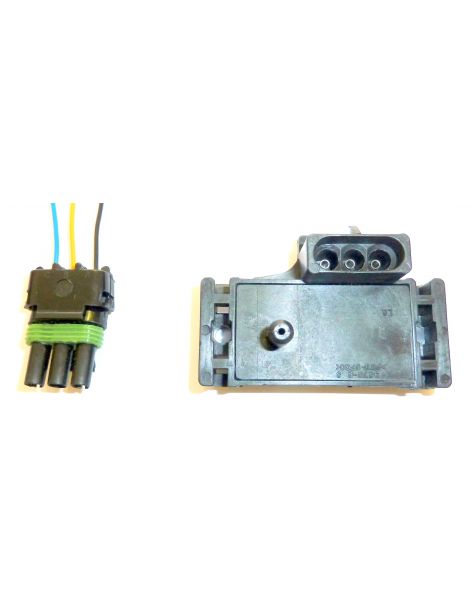

Sensore MAP GM 0-3 bar + connettore

Sensore di pressione dell'aria di aspirazione 0-3 bar

Il sensore MAP (pressione assoluta nel collettore) è un sensore di pressione dell'aria di aspirazione magnetoresistivo (in questo caso, pressione di sovralimentazione fino a 3 bar). é costituito da un elemento ceramico con resistori di misura sensibili alla pressione, sia positiva che negativa. Questo elemento ceramico converte le informazioni in segnali elettrici che vanno da 0 a 5 volt (vedere la tabella di conversione di seguito).

Questo sensore di pressione assoluta è compatibile con i sistemi di gestione motore programmabili Sybele. Permette quindi di regolare la fasatura dell'iniezione l'anticipo dell'accensione del motore.

Si noti che, come suggerisce il nome, questo sensore funziona a pressione assoluta (vuoto perfetto), il che significa che può misurare fino a 2 bar di pressione di sovralimentazione. Per un sensore MAP in grado di misurare fino a 3 bar di pressione di sovralimentazione, sono necessari: Sensore MAP 0-4 bar; Sensore MAP fornito con un connettore a 3 fili. :

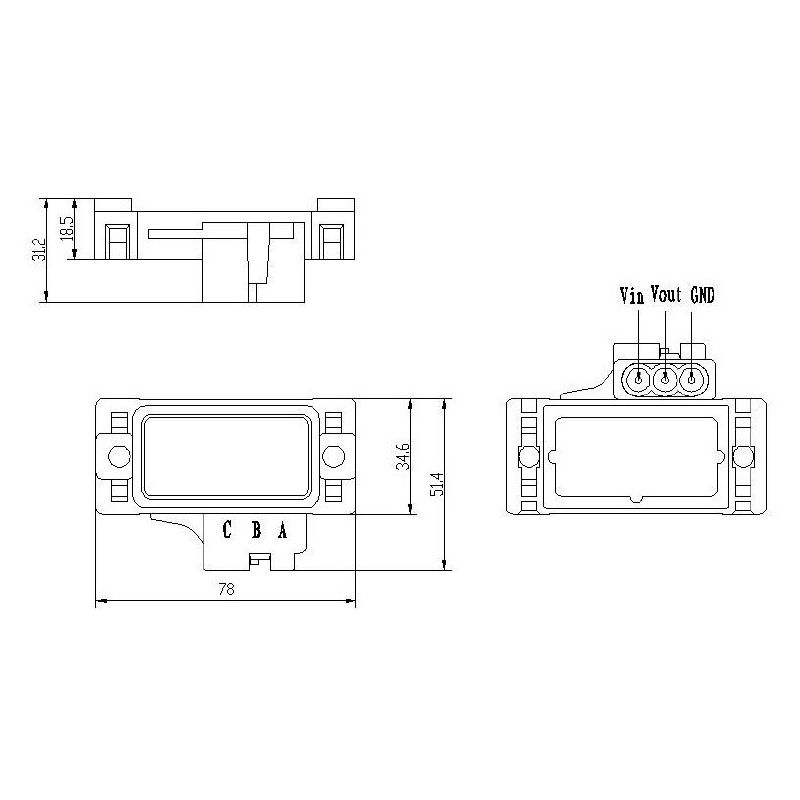

• Terminale A: terra
• Terminale B: tensione di uscita (segnale)
• Terminale C: tensione di ingresso (alimentazione)

Tabella di conversione:

pressione (KPa)	40	100	150	200	250	304
pressione (Bar)	0.4	1	1.5	2	2,5	3,04
Uscita (Volt)	0,618	1,572	2,367	3,162	3,957	4,816
