Versterkte koppakking voor VAG 1.8T 20V

Hier vind je meerdere versterkte koppakkingen voor VAG 1.8T 20V motoren van de merken ATHENA en COMETIC, met hieronder de technische specificaties.

Geschikt voor: motor 1.8 20V Turbo AEB, AGU, AJL, AJQ, AMK, ANB, APH, APP, APU, APX, APY, AQA, AQX, ARK, ARX, ARY, ARZ, ATW, AUM, AUQ, AVC, AVJ, AWD, AWP, AWT, AWU, AWV, AYP, BAM, BBU, BEK, BEX, BFB, BFV, BJX, BKF, BNU, BVP.

Hieronder vind je (klik op de afbeelding) de tapeinden / cilinderkopbouten voor de VAG 1.8T 20V motor:

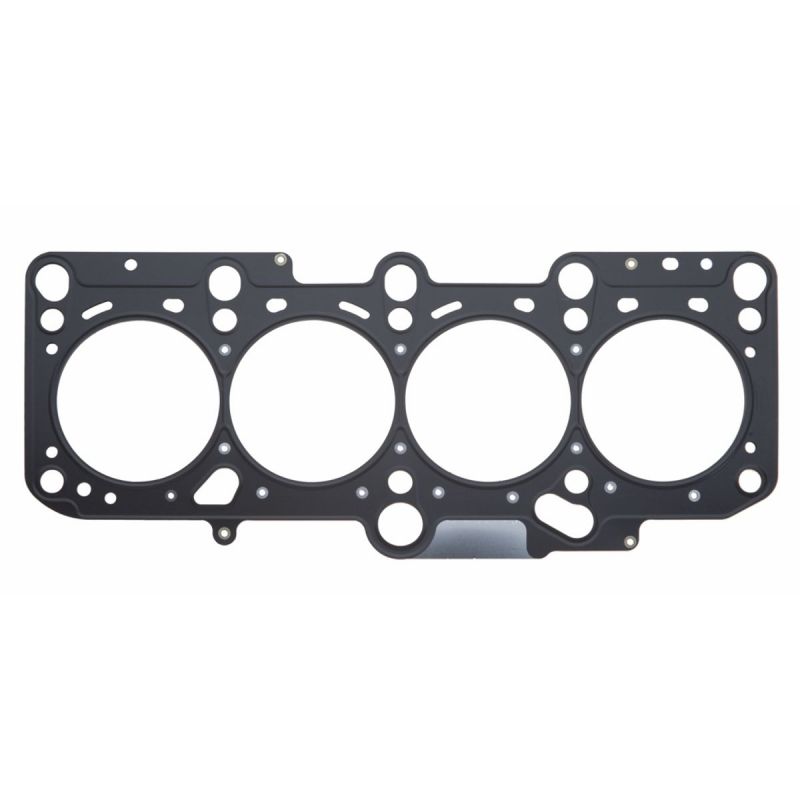

Technische specificaties van de standaard koppakking

• Motorboring: 81mm
• Dikte: 1.22mm

Technische specificaties

• Motorboring: tot 82, 83.5 of 83.8mm
• Dikte naar keuze: 1.35 of 1.40mm
• Type pakking: MLS
• Referenties: 338253R, 338254R, 338463R

De versterkte koppakkingen van ATHENA worden in Italië ontwikkeld en gemaakt en zijn in twee uitvoeringen verkrijgbaar:

• MLS: deze pakkingen bestaan uit meerdere op elkaar liggende platen roestvast staal die met klinknagels aan elkaar zijn verbonden. De platen worden lasergesneden voor een hogere nauwkeurigheid en krijgen een oppervlaktebehandeling op basis van elastomeer (NBR of FKM). Voor een optimale afdichting zijn de contouren van de cilinders en de water- en oliedoorvoeren van persingen voorzien. Voor de zwaarste toepassingen wordt een extra versterking bij de cilinders toegevoegd.
• O-Ring: deze pakkingen bestaan uit een stalen plaat met een asbestvrije aramidevezellaag en een ring van roestvast staal AISI 304 (bij de cilinders). Een siliconenrups op de kritieke punten (water- en oliedoorvoeren) zorgt voor een maximale afdichting van de koppakking. Dit type pakking is verplicht bij sterk opgeladen motoren.

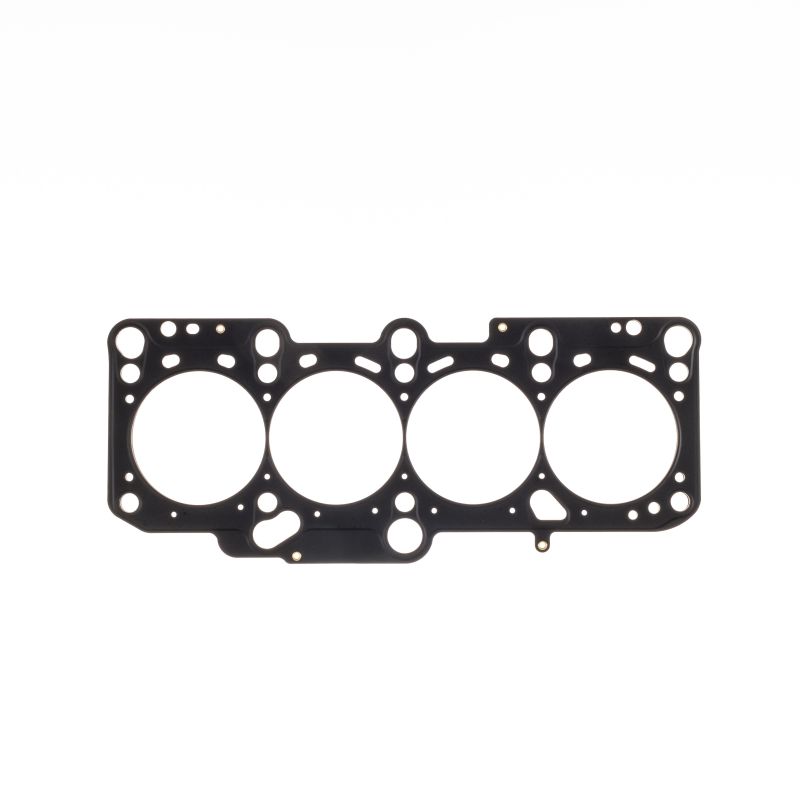

Technische specificaties

• Motorboring: tot 82 of 85mm
• Type pakking: MLS
• Aantal platen: 3, en 5 vanaf een dikte van 1.42mm
• Dikte naar keuze: 0.69 / 0.76 / 0.91 / 1.02 / 1.14 / 1.30 / 1.42 / 1.52 / 1.68 / 1.78 / 1.91 / 2.03 / 2.13 / 2.18 / 2.34 / 2.41 / 2.49 / 3.05 / 3.56mm
• Referenties: C4558, C4558-027, C4558-030, C4558-036, C4558-040, C4558-045, C4558-051, C4558-056, C4558-060, C4558-066, C4558-070, C4558-075, C4558-080, C4558-084, C4558-086, C4558-092, C4558-098, C4558-120, C4558-140, C4559, C4559-027, C4559-030, C4559-036, C4559-040, C4559-045, C4559-051, C4559-056, C4559-060, C4559-066, C4559-070, C4559-075, C4559-080, C4559-084, C4559-086, C4559-092, C4559-095, C4559-098, C4559-120, C4559-140

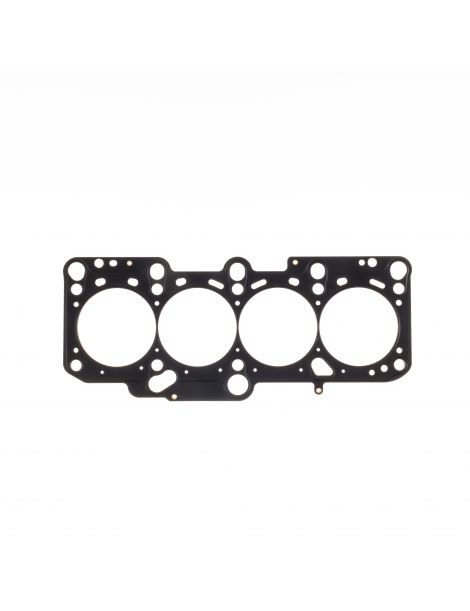

COMETIC werd in 1989 opgericht door Bob Gorman en staat wereldwijd bekend als een leider in het ontwerp en de productie van versterkte koppakkingen. Die worden, net als het hele programma van het merk, in de Verenigde Staten gemaakt. De versterkte koppakkingen van COMETIC bestaan uit meerdere geperste platen roestvast staal die met klinknagels bij elkaar worden gehouden. Er zijn drie types COMETIC koppakking:

MLS: gelijkwaardig aan de MLS-pakkingen van ATHENA; deze meerlaagse pakkingen (3 tot 5 platen roestvast staal, afhankelijk van de dikte van de pakking) hebben persingen rond de cilinders en rond de vloeistofdoorvoeren.

• MLX: deze pakking heeft dezelfde basis als de MLS-pakking, met een extra versterking (omgeplooide plaat) bij de cilinders en een speciale hittebestendige coating.

• HP: dit is een MLX-pakking waaraan een extra laag is toegevoegd om de afdichting van de cilinders te versterken (zie hieronder)
