Gesmede drijfstangen VAG - 2.8L / 2.9L 12V-24V & 3.2L 24V - VR6 / R32 voor gesmede zuigers

De VR6-motor van VAG (2.8/2.9 12V, 2.8 24V en 3.2 R32)

De VR6 is de iconische compacte zescilinder van de Volkswagen-groep (VAG): een zeer smalle V van 15° met één enkele cilinderkop, die zes cilinders in de ruimte van een viercilinder onderbrengt. Geïntroduceerd in 1991 in de Golf en de Corrado, begon hij als 2.8L met 12 kleppen (code AAA, 2.792 cm³, boring 81 mm × slag 90,3 mm) met ongeveer 174 pk, aangevuld met de 2.9L Syncro-versie (ABV, 190 pk). De 24-kleppengeneratie bracht de 2.8L vervolgens naar 204 pk (AQP, AUE, BDE), waarna het blok groeide tot de 3.2L R32 (3.189 cm³, 84 mm × 95,9 mm, 241 tot 250 pk) in de Golf IV en V R32 en de Audi A3 en TT quattro.

Standaard atmosferisch, valt de VR6 in de smaak door zijn diepe geluid en zijn koppel dat laag in de toeren beschikbaar is. Zijn robuustheid maakt hem tot een gewilde basis voor tuning: turbo, compressor of vergroting van de cilinderinhoud. Maar zodra het vermogen de fabriekswaarden duidelijk overschrijdt, wordt de standaard drijfstang de zwakke schakel, en daar komen versterkte gesmede drijfstangen om de hoek kijken.

De gesmede drijfstangen

Gefreesd uit hoogwaardig 4340-staal versterken deze gesmede drijfstangen het onderblok van de VR6 zodra het vermogen toeneemt. Ze zijn onmisbaar bij de overstap naar gesmede zuigers, een hoger toerental, een hogere laaddruk of een grotere cilinderinhoud, waar de standaard drijfstang zijn grenzen bereikt.

Ontworpen om de hoge belastingen van getunede VR6-motoren (turbo én compressor) te weerstaan, dekken ze elke discipline (rally, drift, drag, circuit en trackdays, bergrace, time attack) en ondersteunen ze Stage 2, Stage 3 en verder. Afhankelijk van het gekozen profiel en de bouten halen ze veilig doelen van enkele honderden pk's terwijl ze de levensduur van de motor behouden.

Technische specificaties van de gesmede drijfstangen VR6

Aanhaalmoment en rek

Geen enkele ervaring als monteur maakt het mogelijk de spanning in een drijfstangbout met de hand te voelen: de waargenomen weerstand komt van wrijving, niet van verlenging, en die twee lopen niet gelijk op. Daarom haalt men een VR6 of R32 nooit op gevoel aan, en daarom moeten de waarden in de tabel hierboven, gepubliceerd door de boutenfabrikant, precies worden gevolgd. De tabel heeft evenveel regels als er hier kwaliteiten beschikbaar zijn, ARP 2000, ARP L19 en ARP CA625+: elk met een eigen bereik, en men leent nooit dat van een andere. Over de twaalf bouten van de motor gebeurt de controle met een rekmeter, de referentiemethode omdat die het gevolg meet en niet de oorzaak. Dat veronderstelt gereinigde schroefdraad, een gelijkmatige film ARP-montagesmeermiddel en een gefaseerde krachtopbouw. De bij de kit geleverde handleiding heeft het laatste woord.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

	I-Beam. Met zijn dunnere centrale doorsnede is de I-Beam-drijfstang lichter: minder traagheid en vrijer optrekken. Voorkeursprofiel op moderne turbomotoren zoals de VR6. Zijn variant I-HD (Heavy Duty) is een versterkte uitvoering voor hogere belastingen.
	I-3P-profiel (I met 3 holtes, Boostline). Gepatenteerd profiel dat de lichtheid van een I-Beam behoudt en getrianguleerde versterkingen op het grote oog toevoegt: ongeveer 60 % hogere buigsterkte dan een H-Beam. Ideaal op zwaar geblazen motoren.

Hoe kies je je drijfstangbouten?

Op een VR6 werkt de drijfstangbout aan het einde van elke cyclus op pure trek, op alle zes cilinders: hij bepaalt de grens voor toerental en cilinderdruk van het onderblok. De kwaliteit wordt gekozen volgens de beoogde discipline, van koppel bij laag toerental in rally of bergrace tot een toerental dat lang wordt aangehouden op circuit, tot de zeer korte lastpieken van drag, en daarna volgens het vermogen per cilinder. De onderstaande kwaliteiten worden aangeboden in 3/8", in 38 mm op de ZRP en in 41 mm op de Boostline.

	ARP 2000 met ~220 000 psi (~1 517 MPa) op trek past bij de behoefte van de grote meerderheid van de getunede VR6 en R32: tot 200 pk per cilinder in 3/8" en tot 8 500 tpm. Het is de kwaliteit die je vindt op circuit, trackday, in drift, rally, drag en bergrace; hier zit ze op de Boostline I-3P in 41 mm en op de ZRP I-HD in 38 mm, zonder bijzondere eis voor de opslag.
	L19 stijgt naar ~260 000 psi (~1 793 MPa), dus tot 250 pk per cilinder in 3/8" en 10 000 tpm. Op een sterk drukgevoede VR6, met hoge cilinderdruk of hoog gehouden toerental, is dat de extra marge die nodig is, zoals bij de grote vermogens in drag, drift, rally en circuit. Ze wordt hier aangeboden op de ZRP I-HD. Let op de gevoeligheid voor corrosie en waterstofverbrossing: geolied bewaren en geolied monteren, beschut tegen vocht, nooit een bout onbeschermd laten liggen.
	CA625+ (Custom Age 625+) is de premiumlegering van ARP: 260 000 tot 280 000 psi (~1 793 tot 1 931 MPa). Ze richt zich op de meest extreme VR6-opbouwen, voorbij 250 pk per cilinder in 3/8" en voorbij 10 000 tpm, in drag zowel als in time attack. Beter beschermd dan ARP 2000 tegen atmosferische corrosie en oxidatie, en ongevoelig voor waterstofverbrossing, biedt ze het niveau van de L19 zonder de opslagbeperkingen. Op deze fiche zit ze op de Boostline I-3P in 3/8"-41 mm. Kortom, het is de kwaliteit die je kiest wanneer de betrouwbaarheid van het onderblok een heel dragseizoen lang volledig moet zijn.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

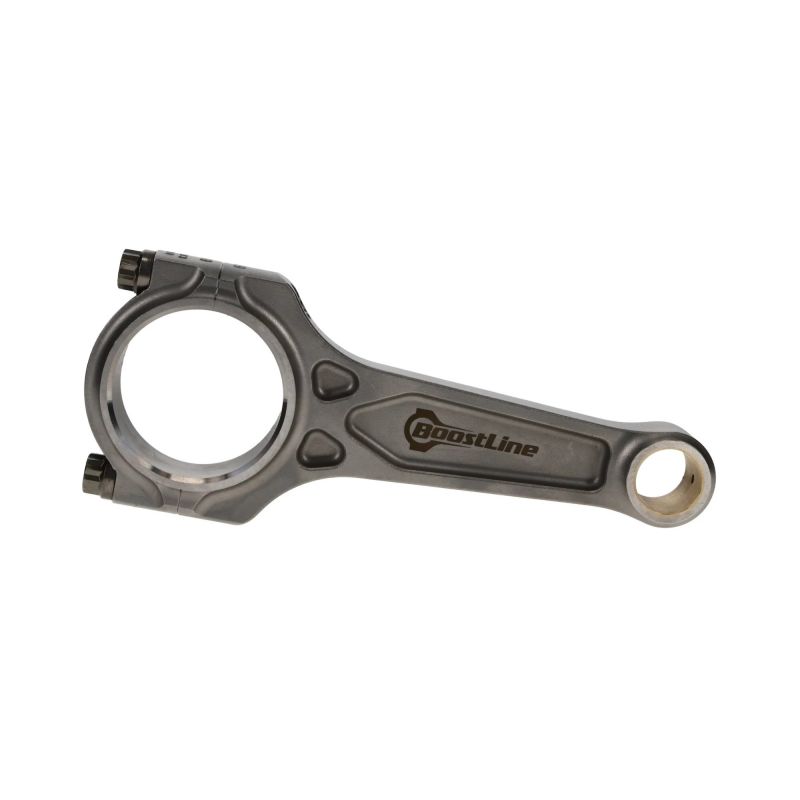

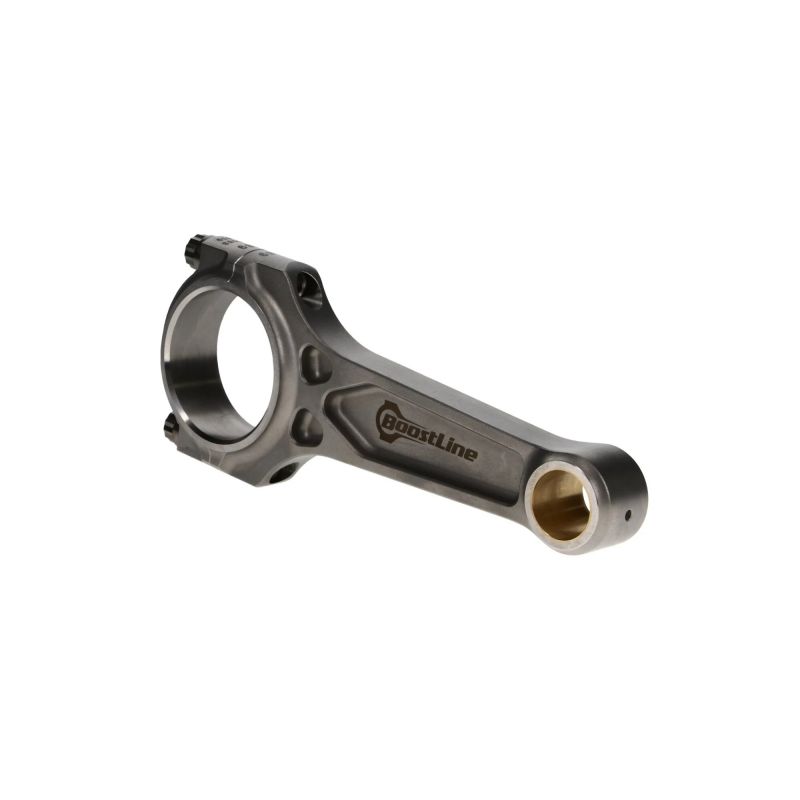

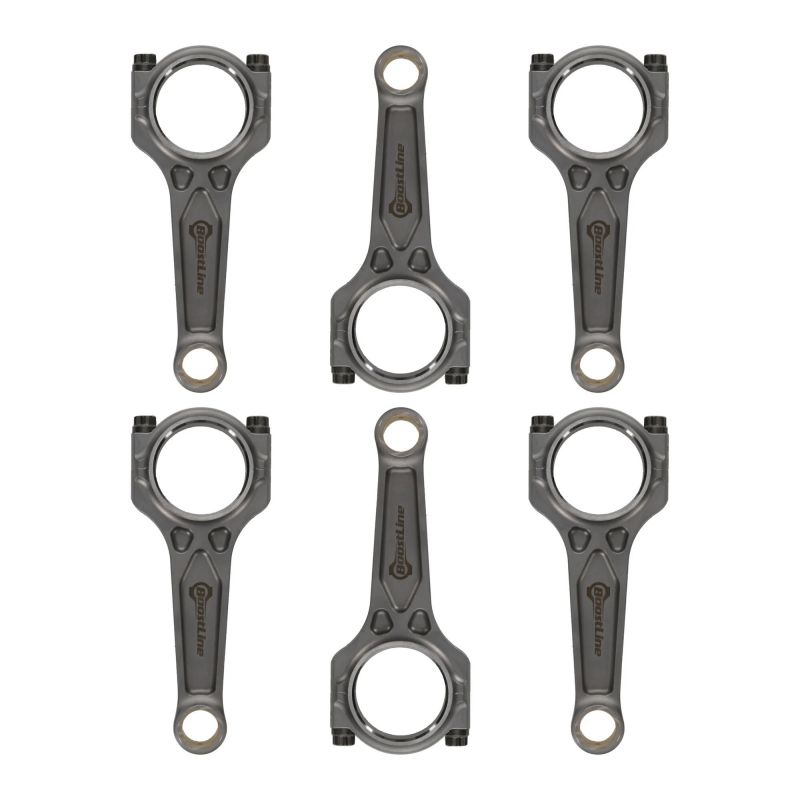

BOOSTLINE (Wiseco-groep), drijfstanggamma van de Amerikaanse Wiseco-groep, een referentie sinds 1941. Zijn gepatenteerde 3-holtesontwerp combineert de stijfheid van een I-Beam-drijfstang met de robuustheid van een H-Beam-drijfstang. Gesmeed uit 4340-staal en bewerkt in de VS, worden ze geleverd met ARP 2000-bouten (Custom Age 625+ optioneel) en zijn ze gemaakt voor geblazen motoren.

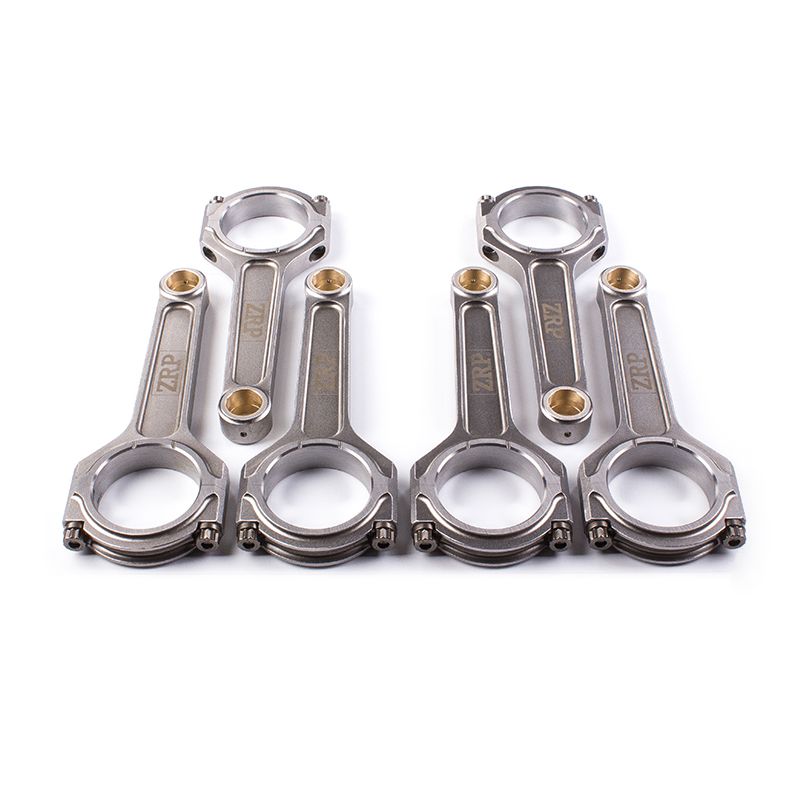

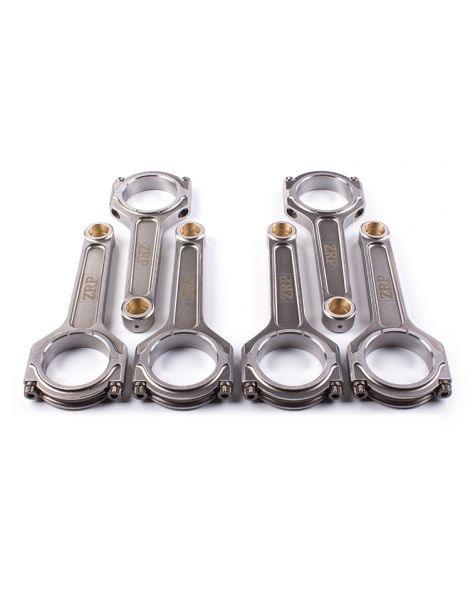

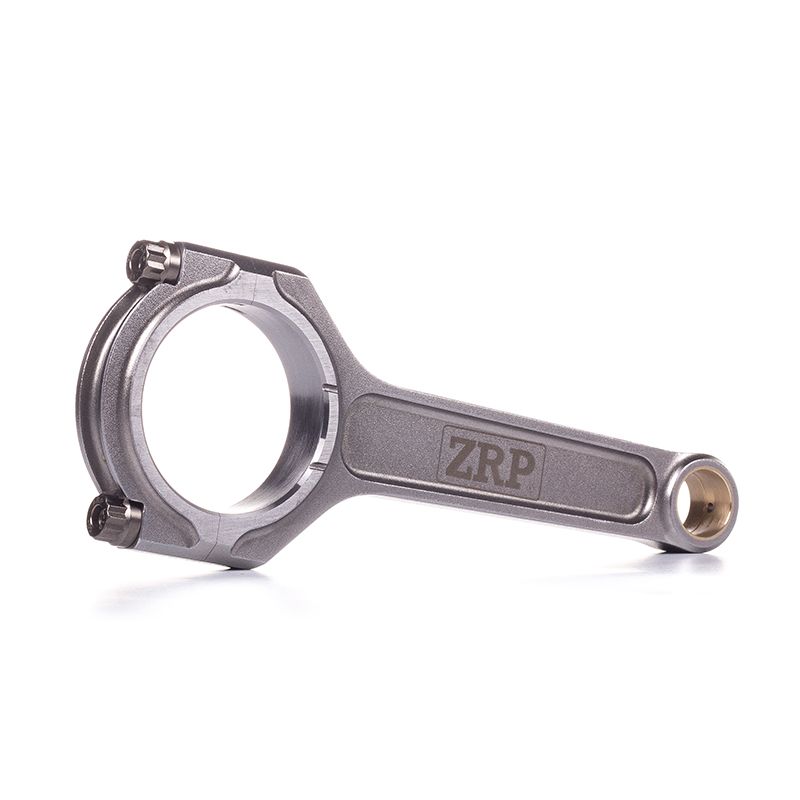

ZRP, Grieks merk van hoogwaardige gesmede drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Verkrijgbaar in I-Beam of H-Beam met ARP 2000-, L19- of Custom Age 625+-bouten, worden ze ontworpen en gecontroleerd in Griekenland en beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit – VAG VR6 (2.8/2.9 en 3.2 R32)

Deze gesmede drijfstangen passen op de hieronder vermelde VR6-motoren van de Volkswagen-Audi-groep:

OEM-referentie: 022 198 401 (set van 6 drijfstangen).

Waarom is het de meest economische oplossing?

Op een VR6 wordt een gebroken originele drijfstang zelden alleen betaald: de betrokken zuiger is doorgaans verloren, en zowel blok als krukas vragen een controle. Opnieuw standaard drijfstangen en zuigers monteren betekent dus een volledige revisie betalen om de oorspronkelijke kwetsbaarheid terug te krijgen.

Voor een vergelijkbaar, vaak lager budget brengen gesmede drijfstangen in 4340-staal met gesmede zuigers een veel hogere betrouwbaarheid en veiligheidsmarge, plus echt potentieel om het vermogen te verhogen. Europese motorenbouwers denken al meer dan 15 jaar zo over de zescilinders VR6 en R32.

Bij hetzelfde budget laat de conclusie zich in drie punten samenvatten: meer betrouwbaarheid, meer potentieel, meer levensduur.
