Bielle forgiate Subaru - 2.0L 16V - FA20 per pistoni forgiati

Il motore Subaru FA20

Il Subaru FA20 è un quattro cilindri boxer (piatto) da 2,0 litri e 16 valvole, presentato nel 2012 e sviluppato congiuntamente da Subaru e Toyota. La sua architettura H4 compatta abbina un alesaggio «quadro» di 86 mm a una corsa di 86 mm (1.998 cm³), con doppio albero a camme in testa per bancata e fasatura variabile. È proposto in due famiglie: la versione aspirata FA20 (denominata 4U-GSE da Toyota), a doppia iniezione D-4S e rapporto di compressione di 12,5:1, che sviluppa circa 200 CV; e la versione turbo a iniezione diretta FA20DIT (10,6:1), che eroga da 241 a 268 CV a seconda del modello.

Prodotto dal 2012 al 2021, il FA20 anima la coupé sportiva Subaru BRZ e le sue gemelle Toyota GT86 / 86 in versione aspirata, mentre il FA20DIT equipaggia la WRX, la Forester XT e la Levorg. Boxer brioso e generoso agli alti regimi e molto apprezzato in preparazione, la sua biella di serie raggiunge tuttavia presto i propri limiti non appena la potenza sale, soprattutto sulle versioni sovralimentate e sui montaggi a coppia elevata. È esattamente qui che entrano in gioco le bielle forgiate.

Le bielle forgiate

Ricavate da acciaio 4340 ad alta resistenza, le bielle forgiate rinforzano il basamento non appena coppia e regime aumentano. Diventano indispensabili nel passaggio a pistoni forgiati, nell’aumento del regime, nell’incremento di cilindrata o in una preparazione spinta, dove la biella di serie raggiunge presto i propri limiti. Concepite per assorbire le forti sollecitazioni meccaniche dei motori preparati, aspirati come sovralimentati, coprono tutte le discipline (rally, drift, drag, circuito e track day, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Acciaio forgiato 4340: che cos’è?

Il 4340 è un acciaio basso-legato al nichel-cromo-molibdeno, impiegato sia in aeronautica sia nella competizione automobilistica. Forgiato a caldo e poi trattato termicamente (tempra e rinvenimento), unisce un elevato limite di snervamento, un’eccellente resistenza a fatica e una duttilità preservata. Rispetto a una biella di serie (spesso in metallo sinterizzato, pensata per il costo di produzione), una biella forgiata in 4340 guadagna circa +19 % di limite di snervamento, +8 % di resistenza alla trazione e soprattutto da +19 a +37 % di resistenza a fatica, ossia una durata sotto carichi ripetuti diverse volte superiore. Per questo il 4340 forgiato è il riferimento non appena salgono regime e pressione di combustione.

I profili di biella

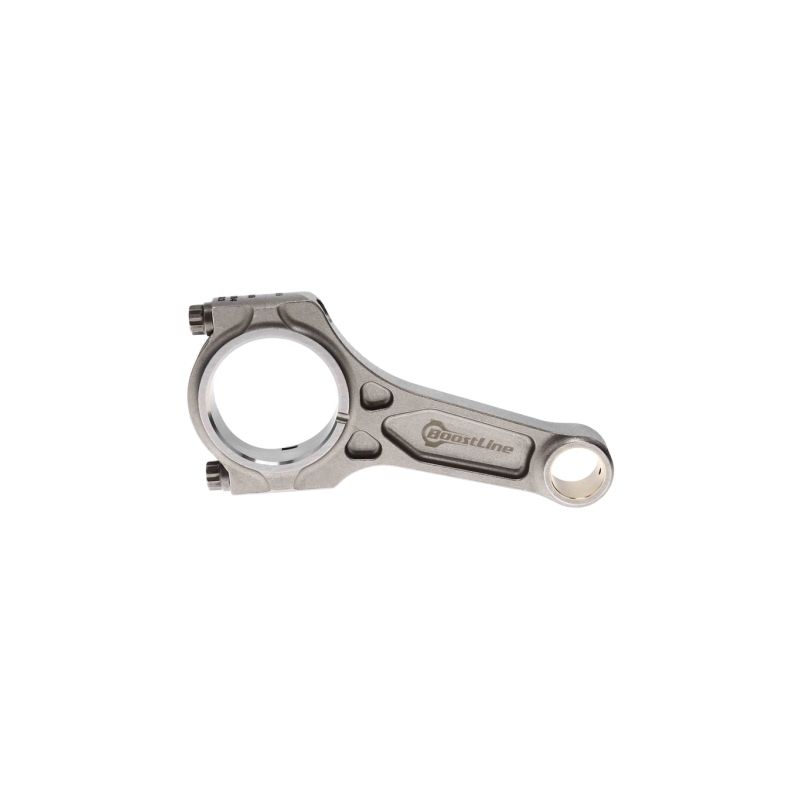

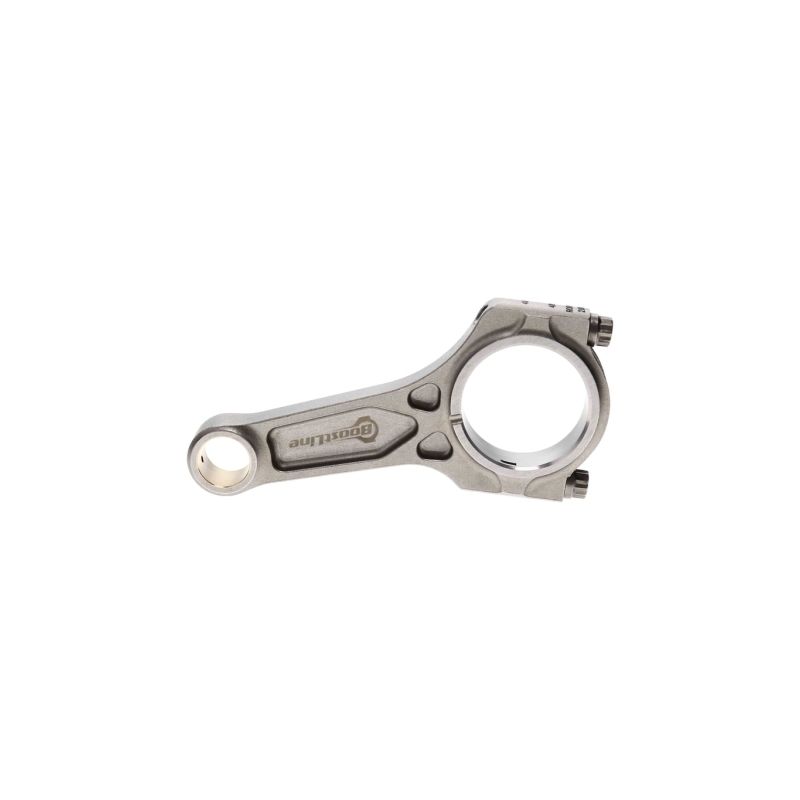

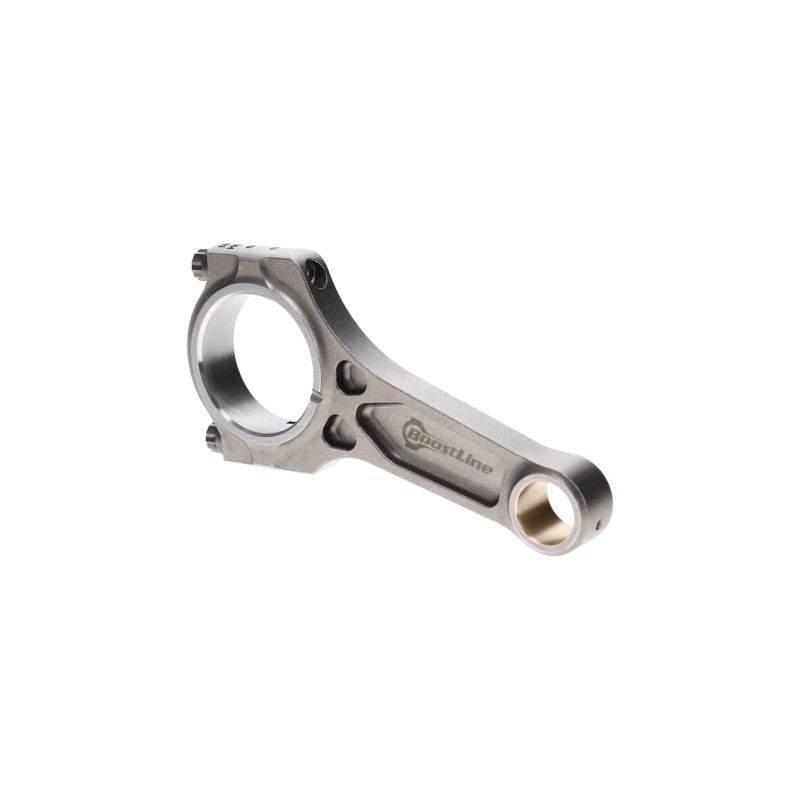

	Profilo I-3P. Progetto a I a tre tasche (3-Pocket) firmato Boostline: il materiale è distribuito con precisione per offrire elevata rigidità ed eccellente resistenza all’instabilità mantenendo la massa contenuta. Pensato per i motori fortemente sovralimentati, sopporta alti livelli di coppia senza appesantire il manovellismo.
	Profilo H. La sua sezione a H privilegia la resistenza a compressione e a flessione: è il profilo prediletto dei motori a coppia elevata e degli usi drag. La variante H-HD (Heavy Duty) rinforza ulteriormente il corpo della biella per le preparazioni più impegnative.
	Profilo I-HD. La sua sezione centrale a I più stretta alleggerisce la biella (minore inerzia, salite di giri più pronte); la versione I-HD (Heavy Duty) ne è una variante rinforzata, concepita per i motori turbo ad alto regime della gamma Manley Pro Series Turbo Tuff.

Caratteristiche tecniche delle bielle

Coppia di serraggio e allungamento

Come scegliere la viteria di biella?

La vite di biella è tra i componenti più sollecitati del motore. Il punto chiave è adeguare il grado ARP all’uso reale della preparazione e poi rispettare scrupolosamente coppia e allungamento di montaggio.

	ARP 2000 (resistenza alla trazione di circa 220.000 psi, ossia ~1.517 MPa) è lo standard ad alte prestazioni. Copre preparazioni fino a 150 CV per cilindro in 5/16" o 200 CV per cilindro in 3/8", e fino a 8.500 giri/min. È il grado più versatile, senza vincoli di stoccaggio.
	ARP Custom Age 625+ è il grado estremo: la sua resistenza alla trazione raggiunge ~260.000 a 280.000 psi (~1.793 a 1.931 MPa). Insensibile all’infragilimento da idrogeno, è rivolto ai motori molto sollecitati (forte sovralimentazione, coppia elevata, usi drag) dove si cerca il massimo margine di sicurezza, senza vincoli di stoccaggio.

Misura dell’allungamento delle viti

Acquista il comparatore di allungamento ARP →

Guida tecnica

Le marche proposte

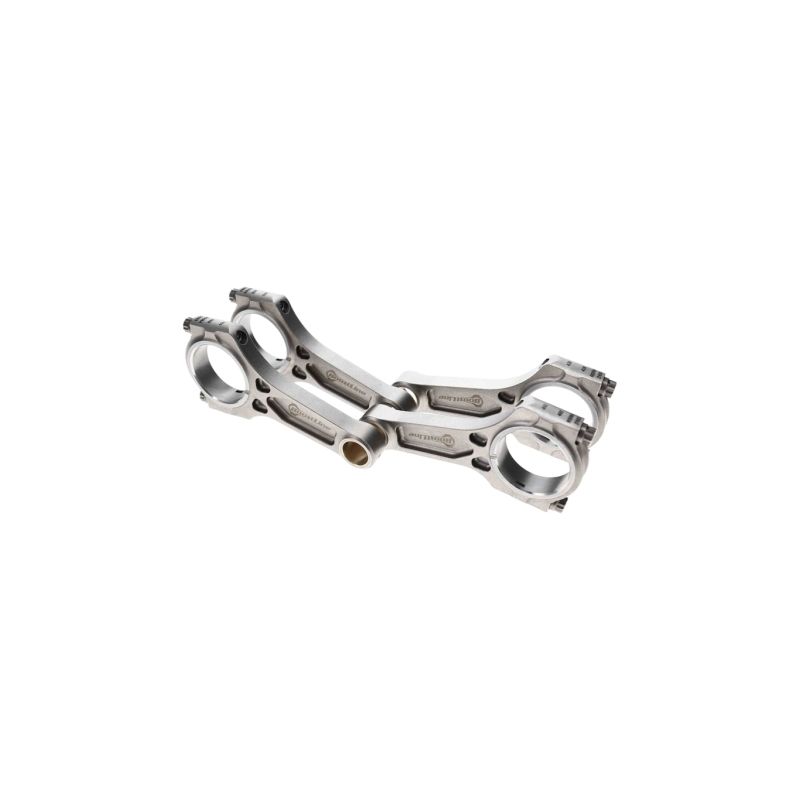

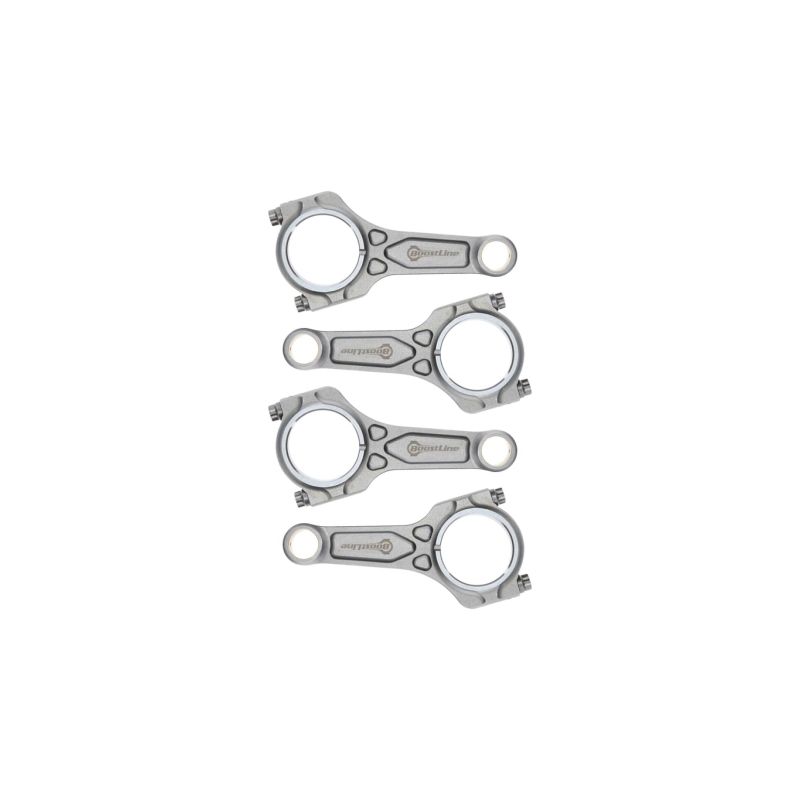

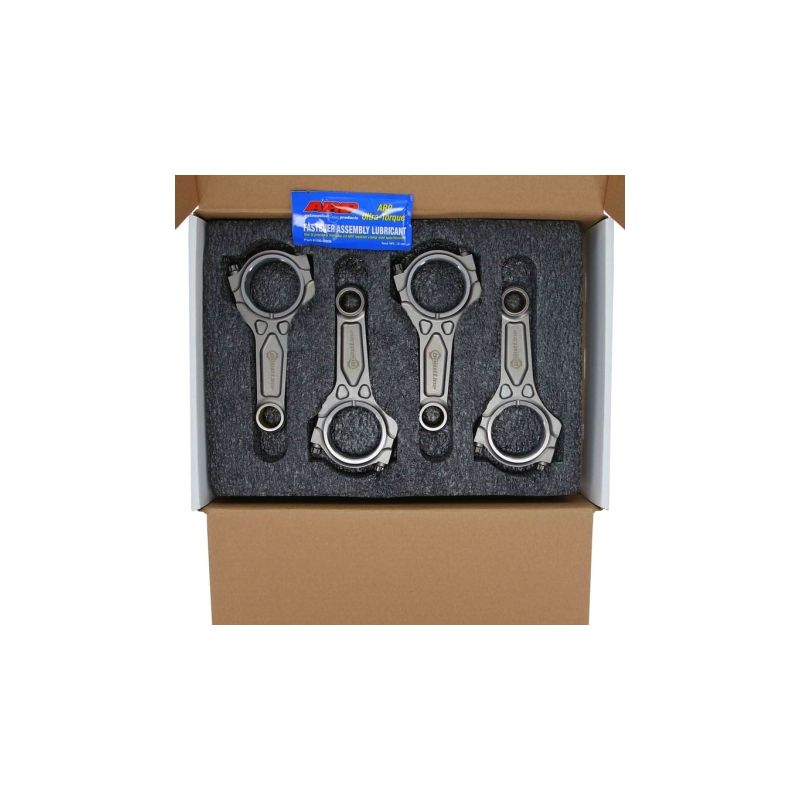

Boostline è una marca americana di bielle forgiate ad alte prestazioni. Forgiate in acciaio 4340, le sue bielle adottano il profilo brevettato I-3P (I a tre tasche) dimensionato per i motori fortemente sovralimentati: elevata rigidità, resistenza all’instabilità e ampio margine di sicurezza, senza penalizzare la massa. È proposta qui con viteria ARP 2000 o ARP Custom Age 625+.

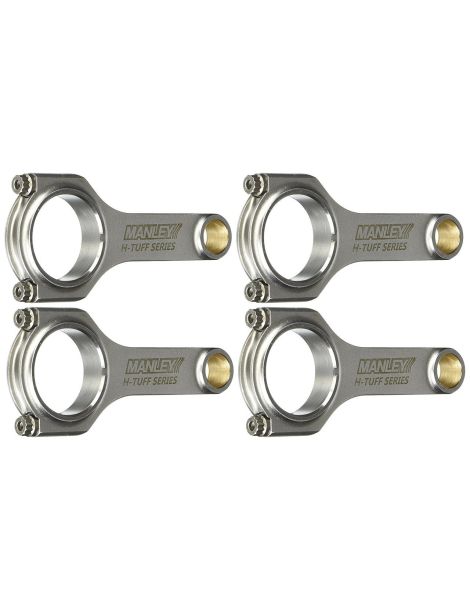

Manley (Manley Performance) è uno dei costruttori americani storici di componenti motore da competizione. Le sue bielle forgiate in acciaio 4340, pesate e appaiate, esistono qui nel profilo H / H-HD (Heavy Duty) e nel profilo I-HD (gamma Pro Series Turbo Tuff), con viteria ARP 2000 o ARP Custom Age 625+. Una garanzia per le preparazioni turbo a coppia elevata e alto regime.

Glossario

1) Piede di biella  2) Diametro del piede  3) Fusto di biella  4) Vite di biella  5) Testa di biella  6) Dado / vite di biella  7) Cappello di biella  8) Diametro di testa  9) Interasse

Veicoli compatibili con il motore Subaru FA20

Riferimento OEM: (kit di 4 bielle).

Perché è la soluzione più economica

Quando un basamento di serie cede (biella rotta, piegata o rigata), il semplice ritorno alla configurazione di fabbrica impone di sostituire le bielle e, il più delle volte, i pistoni danneggiati nello stesso momento: il conto sale in fretta per una semplice rimessa a norma. A budget paragonabile, talvolta inferiore, delle bielle forgiate in acciaio 4340 abbinate a pistoni forgiati offrono affidabilità e margine di sicurezza nettamente superiori, oltre a un reale potenziale di evoluzione in potenza. È la scelta dei preparatori europei da oltre quindici anni: a parità di spesa, più affidabilità, più potenziale e più longevità.
