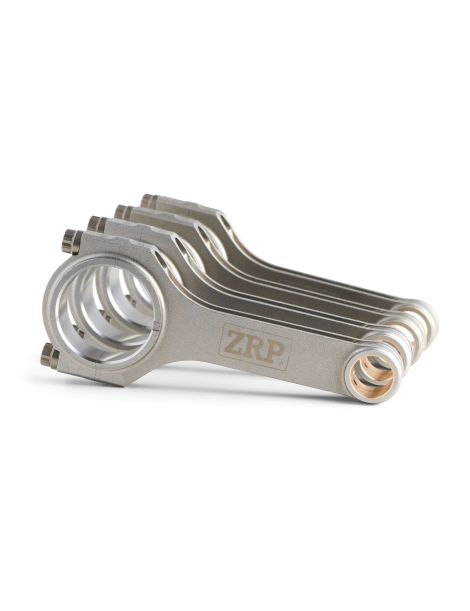

Bielle forgiate Toyota - 1.6L 16V & 20V - 4A-GE (Corolla AE86) spinotto 18 mm per pistoni forgiati

Il motore Toyota 4A-GE

Presentato nel 1983, il 4A-GE è la versione sportiva della famiglia A di Toyota: un quattro cilindri in linea di 1,6 litri (1587 cm³), doppio albero a camme in testa, 16 valvole e poi 20 valvole nelle ultime generazioni, con alesaggio di 81 mm e corsa di 77 mm. Questo motore aspirato si è costruito la fama di propulsore brillante, molto a suo agio agli alti regimi; prodotto fino al 2002, ha conosciuto diverse evoluzioni, dal primo « big port » al 20V Silvertop e poi Blacktop a fasatura variabile. Lo si ritrova sulla Corolla AE86, sulla MR2 AW11 e su Celica, Carina, Corona e Sprinter.

La sua leggenda deve molto alla Corolla AE86, una trazione posteriore leggera diventata icona del drift e della cultura automobilistica giapponese. Questa notorietà lo ha reso uno dei motori più preparati al mondo: corpi farfallati individuali (ITB), alberi a camme spinti, aumento del rapporto di compressione, regimi oltre gli 8 000 giri/min, con preparazioni che arrivano fino alla sovralimentazione. Appena regime e carico si allontanano dai valori di fabbrica, la biella di serie diventa l’anello debole del gruppo alternativo: sostituirla con una biella forgiata è il passo decisivo per rendere affidabile a lungo un 4A-GE portato molto alto di giri. Questa scheda copre la versione con spinotto da 18 mm, con interasse di 122 mm e Ø testa di 43 mm.

Le bielle forgiate

Le nostre bielle forgiate per 4A-GE sono lavorate in acciaio 4340 forgiato, la lega di riferimento in competizione. Rispondono a ogni disciplina: circuito, drift, rally, drag, time attack e cronoscalata, e accompagnano sia un 4A-GE aspirato tirato di regime sia un motore fortemente elaborato. A seconda dell’obiettivo (Stage 1 affidabilità, Stage 2 preparazione, Stage 3 alte potenze e oltre), bloccano l’incremento di potenza senza mai transigere sull’affidabilità. Fornite in kit da 4, accoppiate in peso, riprendono lo spinotto da 18 mm e l’interasse di 122 mm del 4A-GE.

Rispetto a una biella di serie sinterizzata, guidata dal costo di produzione, una biella forgiata 4340 offre circa +19% di carico di snervamento, +8% di resistenza a trazione e da +19 a +37% di resistenza a fatica. È questa riserva meccanica che permette a un 4A-GE tirato di regime di assorbire senza rotture i picchi di pressione e le forze d’inerzia tipiche degli alti regimi. Tutta la gamma è realizzata in questo acciaio 4340 forgiato, collaudato sulle preparazioni più esigenti.

Caratteristiche tecniche delle bielle forgiate 4A-GE (spinotto 18 mm, interasse 122 mm)

Coppia di serraggio e allungamento

Su un 4A-GE non si serrano mai le quattro bielle una dopo l’altra senza verificare nulla: dopo ogni cappello portato al valore, l’albero motore deve girare a mano senza punti duri e l’allungamento della vite viene riletto un’ultima volta. Questo doppio controllo, rotazione poi comparatore, isola subito una biella presentata male o una bronzina pizzicata. Questa versione riceve ARP 2000 o ARP L19 da 3/8" 38 mm secondo la variante; le coppie e gli allungamenti della tabella sono quelli prescritti dal produttore della bulloneria e vanno rispettati scrupolosamente, restando l’allungamento misurato al comparatore il metodo di riferimento.

Guida tecnica

Acciaio forgiato 4340: che cos’è?

Il profilo di biella

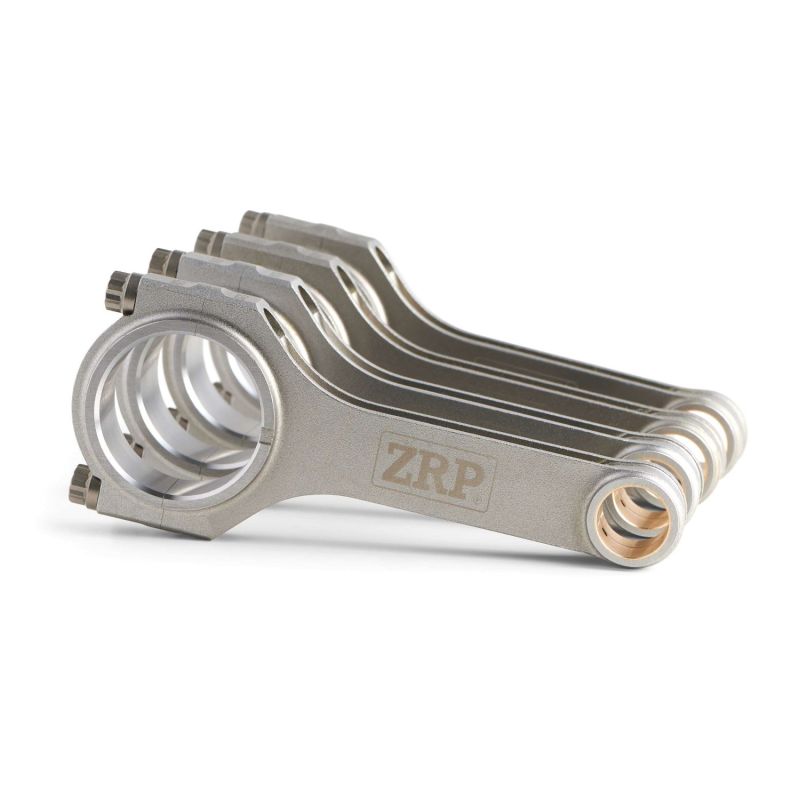

Il profilo H (ZRP), riconoscibile dai suoi due fianchi piatti, offre un’elevata rigidità a flessione con un peso contenuto. Lavorato in acciaio 4340, è una scelta robusta e versatile, adatta al 4A-GE con spinotto da 18 mm, disponibile con viteria ARP 2000 o L19.

Come scegliere la viteria di biella?

ARP 2000, dichiarato a ~220 000 psi (~1 517 MPa) di resistenza alla trazione, supera ciò che chiede un 4A-GE aspirato: il grado è annunciato fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min. È il grado più diffuso in pista, nei track day, nel drift, nei rally, nel drag e in salita, e non impone alcun vincolo particolare di stoccaggio prima del montaggio.

L19 sale a ~260 000 psi (~1 793 MPa) e copre fino a 250 CV per cilindro in 3/8" oltre a 10 000 giri/min: è il grado dei 4A-GE portati molto alto di giri, convertiti alla sovralimentazione o sottoposti a un’elevata pressione in camera, come per le grandi potenze nel drag, nel drift, nei rally e in pista. In cambio richiede stoccaggio e montaggio oliati, al riparo dall’umidità, perché la lega è sensibile alla corrosione e all’infragilimento da idrogeno.

Misura dell’allungamento delle viti

Scopri il calibro di allungamento ARP

La marca proposta

ZRP è un marchio greco di bielle forgiate ad alte prestazioni, progettato da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. In questa gamma 4A-GE è proposta con profilo H e viteria ARP 2000 o L19. Progettate e controllate in Grecia, queste bielle sono collaudate nel rally, in pista e nel drift, con il miglior rapporto prezzo/prestazioni.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Toyota 4A-GE

Queste bielle forgiate equipaggiano le Toyota mosse dal quattro cilindri 1,6 L 16v (e 20v) 4A-GE, con spinotto da 18 mm e interasse 122 mm:

Perché è la soluzione più economica?

Su un 4A-GE la rottura di una biella di origine porta via il pistone e impone un controllo del basamento: ricostituire la configurazione di serie significa pagare bielle e pistoni per ritrovare lo stesso limite. Con un budget comparabile, spesso inferiore, bielle forgiate in acciaio 4340 abbinate a pistoni forgiati offrono un’affidabilità e un margine di sicurezza del tutto diversi, e lasciano aperta la porta a un aumento di regime o alla sovralimentazione. È la logica applicata da più di 15 anni dai preparatori europei sui motori giapponesi aspirati molto spinti. A parità di budget: più affidabilità, più potenziale, più durata.
