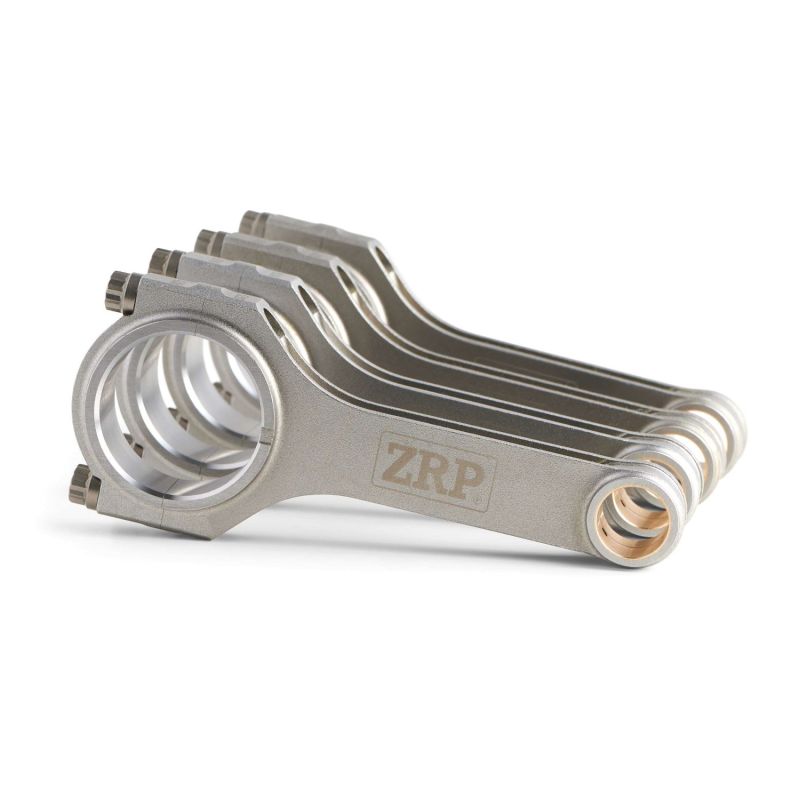

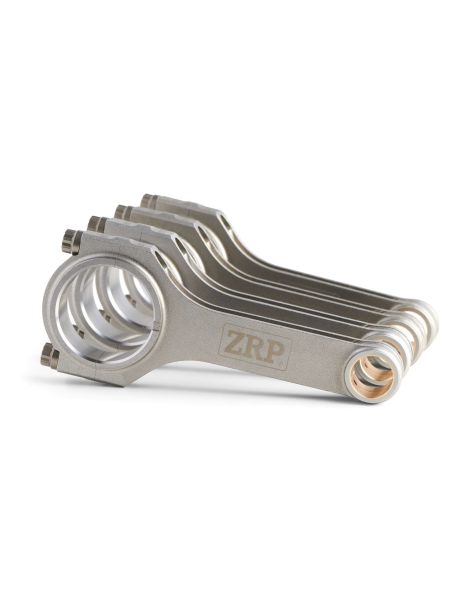

Bielles forgées Toyota - 1.6L 16V & 20V - 4A-GE (Corolla AE86) axe 18 mm pour pistons forgés

Le moteur Toyota 4A-GE

Apparu en 1983, le 4A-GE est la déclinaison sportive de la famille A de Toyota : un quatre-cylindres en ligne de 1,6 litre (1587 cm³), double arbre à cames en tête, 16 soupapes puis 20 soupapes sur les dernières générations, avec un alésage de 81 mm et une course de 77 mm. Ce bloc atmosphérique s’est bâti une réputation de moteur vif, très à l’aise dans les hauts régimes ; produit jusqu’en 2002, il a connu plusieurs évolutions, du premier « big port » aux 20V Silvertop puis Blacktop à distribution variable. On le retrouve sous le capot de la Corolla AE86, de la MR2 AW11, des Celica, Carina, Corona et Sprinter.

Sa légende doit beaucoup à la Corolla AE86, propulsion légère devenue une icône du drift et de la culture automobile japonaise. Cette notoriété en a fait l’un des moteurs les plus préparés au monde : papillons individuels (ITB), arbres à cames pointus, hausse du taux de compression, montée en régime au-delà de 8 000 tr/min, certaines préparations allant jusqu’à l’admission forcée. Dès que le régime et la charge s’éloignent des valeurs d’usine, la bielle de série devient le maillon faible de l’attelage mobile : la remplacer par une bielle forgée est l’étape décisive pour fiabiliser durablement un 4A-GE mené très haut en régime. Cette fiche couvre la version à axe de 18 mm, avec un entraxe de 122 mm et un Ø de tête de 43 mm.

Les bielles forgées

Nos bielles forgées pour 4A-GE sont taillées dans un acier 4340 corroyé, l’alliage de référence en compétition. Elles conviennent à toutes les disciplines : circuit, drift, rallye, drag, time attack et course de côte, et accompagnent un 4A-GE atmosphérique mené très haut en régime comme une préparation moteur poussée. Selon l’objectif visé (Stage 1 fiabilisation, Stage 2 préparation, Stage 3 fortes puissances et au-delà), elles verrouillent la montée en puissance sans jamais rogner sur la fiabilité. Livrées en kit de 4, appariées en poids, elles reprennent l’axe de piston de 18 mm et l’entraxe de 122 mm du 4A-GE.

Comparée à une bielle d’origine en métal fritté, pensée avant tout pour le coût de fabrication en série, une bielle forgée 4340 offre environ +19 % de limite élastique, +8 % de résistance à la traction et de +19 à +37 % de tenue à la fatigue. C’est cette réserve mécanique qui permet à un 4A-GE poussé en régime d’encaisser sans casse les pics de pression cylindre et les efforts d’inertie propres aux hauts régimes. Toute la gamme est réalisée dans cet acier 4340 forgé, éprouvé sur les préparations les plus exigeantes.

Caractéristiques techniques des bielles forgées 4A-GE (axe 18 mm, entraxe 122 mm)

Couple de serrage et allongement

Sur un 4A-GE, on ne serre jamais les quatre bielles à la suite sans rien vérifier : après chaque chapeau amené à sa valeur, le vilebrequin doit tourner à la main sans point dur, et l’allongement de la vis est relu une dernière fois. Ce double contrôle, rotation puis comparateur, isole immédiatement une bielle mal présentée ou un coussinet pincé. Cette version reçoit de l’ARP 2000 ou de l’ARP L19 en 3/8" de 38 mm selon la déclinaison ; les couples et les allongements du tableau sont ceux préconisés par le fabricant de la visserie et doivent être respectés scrupuleusement, l’allongement mesuré au comparateur restant la méthode de référence.

Guide technique

Acier forgé 4340 : de quoi s’agit-il ?

Le profil de bielle

Le profil H (ZRP), reconnaissable à ses deux flancs plats, procure une grande rigidité en flexion pour un poids maîtrisé. Taillé dans l’acier 4340, c’est un choix robuste et polyvalent, parfaitement adapté au 4A-GE en axe 18 mm, proposé avec visserie ARP 2000 ou L19.

Comment choisir sa visserie de bielle ?

ARP 2000, donné à ~220 000 psi (~1 517 MPa) de résistance à la traction, dépasse ce que réclame un 4A-GE atmosphérique : le grade est annoncé jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min. C’est le grade le plus courant en circuit, en trackday, en drift, en rallye, en drag et en course de côte, et il n’impose aucune contrainte de stockage particulière avant le montage.

L19 monte à ~260 000 psi (~1 793 MPa) et couvre jusqu’à 250 ch par cylindre en 3/8" ainsi que 10 000 tr/min : c’est le grade des 4A-GE menés très haut en régime, convertis à l’admission forcée ou soumis à une pression cylindre élevée, comme des grosses puissances en drag, en drift, en rallye et sur circuit. Il demande en échange un stockage et un montage huilés, à l’abri de l’humidité, car l’alliage est sensible à la corrosion et à la fragilisation par l’hydrogène.

Mesure de l’allongement des vis

Voir la jauge d’allongement ARP

La marque proposée

ZRP est une marque grecque de bielles forgées hautes performances, conçue par Alex Drakos à Athènes. Chaque bielle est forgée dans un acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Sur cette gamme 4A-GE, elle est proposée en profil H avec visserie ARP 2000 ou L19. Conçues et contrôlées en Grèce, ces bielles sont éprouvées en rallye, sur circuit et en drift, au meilleur rapport prix/performance.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Toyota 4A-GE

Ces bielles forgées équipent les Toyota animées par le quatre cylindres 1,6 L 16v (et 20v) 4A-GE, en axe de piston 18 mm et entraxe 122 mm :

Pourquoi c’est la solution la plus économique ?

Sur un 4A-GE, la casse d’une bielle d’origine emporte le piston et impose un contrôle du bloc : reconstituer la configuration de série revient à payer bielles et pistons pour retrouver la même limite. Pour un budget comparable, souvent inférieur, des bielles forgées en acier 4340 associées à des pistons forgés offrent une fiabilité et une marge de sécurité tout autres, et gardent la porte ouverte à une montée en régime ou à une admission forcée. C’est la logique appliquée depuis plus de 15 ans par les préparateurs européens sur les moteurs japonais atmosphériques poussés. À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
