Kit molle valvola rinforzate RENAULT C1J

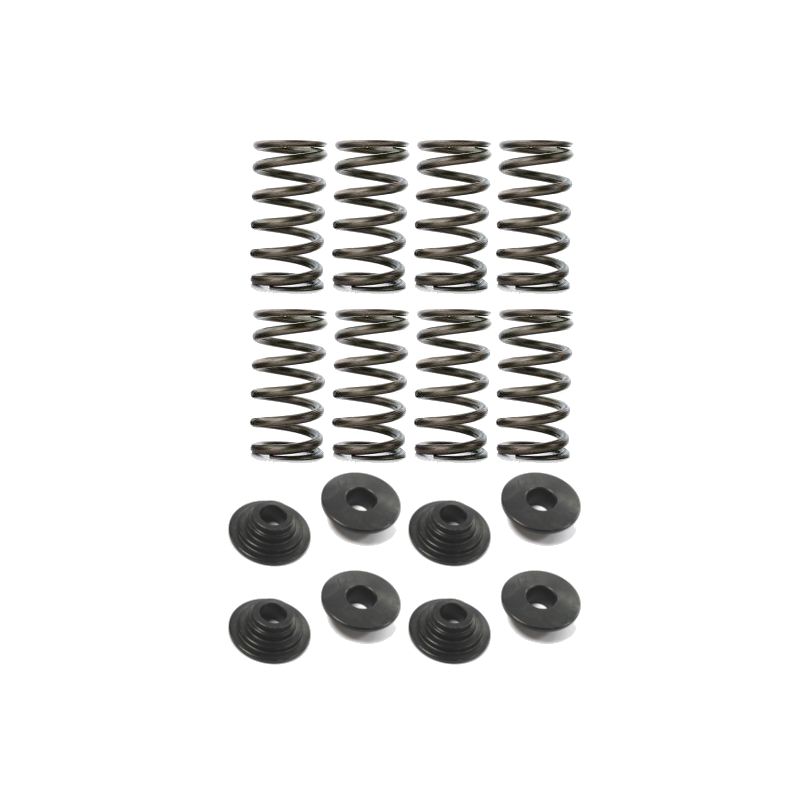

Kit di 8 molle valvola rinforzate per i motori Renault a 8 valvole C1J 782, C1J 784 e C1J 788.
- Marche: CATCAMS
- Motori: C1J 782, C1J 784, C1J 788
- Molle: singole
- Contenuto: molle e piattelli superiori
I motori Renault 1.4 a 8 valvole C1J 782, 784 e 788
Le tre sigle C1J 782, C1J 784 e C1J 788 indicano il motore turbo Renault 1.4 a otto valvole, montato sulla Super 5 GT Turbo e sulla 9 Turbo. Il kit comprende 8 molle, una per valvola.
Si sostituiscono soltanto le molle e i piattelli superiori; i piattelli inferiori e i semiconi originali restano al loro posto.

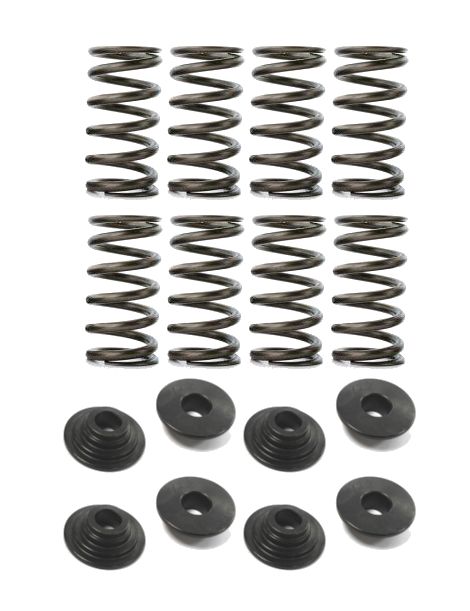

Kit molle valvola rinforzate CATCAMS
Appena il lobo della camma scende, la molla rimette la valvola in appoggio sulla sede della testata e ve la trattiene fino all'apertura seguente. Quando i giri salgono, l'insieme valvola, piattello e semiconi diventa pesante da frenare: se la molla cede, la valvola rimbalza e può finire la corsa contro il pistone.
Qui CATCAMS abbina 8 molle singole PAC-E92009 a 8 piattelli superiori 99343/H e indica 294 N sulla sede a 30,5 mm e 735 N con 12,0 mm di alzata.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-E92009*8+99343/H*8 | CATCAMS | Singole | Est. 28,6 mm | 294 N a 30,5 mm | 735 N a 12,0 mm | 8 molle, 8 piattelli superiori |
Montaggio dei kit molle
| Componente | Origine Renault | Kit molle rinforzate |
|---|---|---|
| Molla | Specifico del kit: PAC-E92009 (CATCAMS) | |
| Piattello superiore | Specifico del kit: 99343/H (CATCAMS) | |
| Piattello inferiore | Originale conservato | |
| Semiconi | Originali conservati |
Il kit comprende 8 molle singole PAC-E92009 e 8 piattelli superiori 99343/H. I piattelli inferiori e i semiconi originali vengono conservati.
Per rilevare l'altezza installata, misurate dal piattello inferiore a quello superiore a valvola chiusa; ogni carico è esatto solo all'altezza annotata a fianco. Quando le sedi vengono rifresate, questa distanza cresce e il carico perde, per ogni millimetro aggiunto, la rigidità della molla espressa in newton. Ripetete quindi la misura sulle 8 valvole a lavorazione finita.
| Motori | Altezza di montaggio | Carico alla sede a questa altezza | Carico in alzata |
|---|---|---|---|
| C1J 782, 784, 788 | 30,5 mm | 294 N | 735 N a 12,0 mm |
Guida tecnica
Le marche proposte
| L'azienda belga Cat Cams N.V., detta CATCAMS, costruisce alberi a camme da competizione spediti in tutto il mondo. Una macchina a controllo numerico ricava persino camme inclinate, e le molle nascono con questi alberi, di cui qualcuno ha disputato il BTCC e la 24 Ore di Le Mans. |
Come scegliere
Quando il motore sale di giri, una molla più rigida impedisce alla valvola di staccarsi dalla camma: è ciò che consente un albero più vivace, un limitatore alzato o una pressione di sovralimentazione maggiore. Più il carico cresce, più la valvola resta fedele alla camma, ma più la distribuzione lavora: puntate al livello giusto, non al massimo. Rigidità e alzata massima del kit non risultano presso CATCAMS: fatevi confermare la compatibilità con l'alzata del vostro albero prima dell'acquisto.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Questo kit esiste con un solo carico: 294 N sulla sede a un'altezza di 30,5 mm, 735 N a 12,0 mm di alzata. Per decidere, guardate l'alzata del vostro albero, i giri che volete raggiungere e la pressione del turbo, già montato di serie. Un carico troppo alto stanca inutilmente camme e punterie. Poiché CATCAMS ignora il carico originale delle molle, non si cita alcun guadagno percentuale; un eccesso di carico genera attrito senza guidare meglio la camma. |
| Molla singola o doppia | Ogni valvola riceve qui una sola molla, la PAC-E92009, coperta dal piattello superiore 99343/H. Nessuna molla doppia o interna si aggiunge a questa dotazione. |
Quando le molle rinforzate diventano necessarie
- Albero a camme più generoso dell'originale in alzata o durata
- Limite di giri spostato dalla preparazione
- Pressione del turbo sopra il valore di fabbrica
- Molle usurate o valvole che sfarfallano prima del limitatore
- Testata rimessa a nuovo per la competizione
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Renault Super 5 GT Turbo | C1J 782 / 784 / 788 | 120 CV | 1985-1990 |
| Renault 9 Turbo | C1J 782 / 784 / 788 |
Prodotti correlati
Con la testata sul banco, verificate anche le guide e sia le valvole di aspirazione sia quelle di scarico, così tutto il sistema di distribuzione beneficia di molle più robuste.
| Valvole di scarico Renault C1J → |
| Valvole di aspirazione Renault C1J → |
-
