Bielas forjadas BMW / Toyota - 3.0L 24V Turbo - B58B30 para pistones forjados

El motor BMW B58B30

El B58 es el seis cilindros en línea de gasolina 3.0 litros turboalimentado de BMW, aparecido en 2015 en el 340i (F30) en sustitución del N55. Corona por arriba la familia modular de BMW, que comparte una cilindrada unitaria de 500 cm³ entre el tres cilindros B38, el cuatro cilindros B48 y este seis cilindros B58. Bloque de aluminio de estructura cerrada (closed deck), turbo de doble entrada con intercambiador aire-agua integrado, doble VANOS, Valvetronic, inyección directa y cigüeñal forjado: el B58 combina elasticidad y rendimiento, y figura varias veces entre los mejores motores del año elegidos por Ward's. La actualización de 2018 (B58TU) reforzó la cadena de distribución y el circuito de alimentación.

Se encuentra en gran parte de la gama BMW (Series 1 a 8, X3 a X7, Z4) así como en el Toyota GR Supra 3.0, el Morgan Plus Six y el Ineos Grenadier. Las potencias van desde unos 286 CV hasta más de 380 CV según la versión (340i, M340i, 540i, X3 M40i, Z4 M40i, Supra). Robusto y muy apreciado por los preparadores, el B58 acepta grandes aumentos de presión de sobrealimentación. Para asegurar la parte baja del motor mucho más allá del par de origen, el cambio a bielas forjadas y pistones forjados constituye la base de una preparación Stage 2 y superior.

Las bielas forjadas

Talladas en un acero 4340 de alta resistencia, estas bielas reforzadas blindan la fiabilidad de la parte baja del motor en cuanto sube la potencia. Se imponen al montar pistones forjados, subir el corte de inyección, aumentar la presión de sobrealimentación o ganar cilindrada.

Dimensionadas para encajar los esfuerzos cíclicos de los motores preparados, turbo o compresor, se adaptan a todas las disciplinas (rally, drift, drag, circuito, subida en cuesta, time attack) y aguantan en preparaciones Stage 2, Stage 3 y Stage 4+.

Características técnicas de las bielas forjadas BMW B58B30

ZRP: Pie de biela cónico.

Par de apriete y alargamiento

Pasar a una tornillería más resistente no significa apretar más fuerte al azar. En el B58B30 se ofrecen tres calidades, ARP 2000, ARP L19 y ARP CA625+, y cada una tiene su propio límite elástico y por tanto su propio rango de trabajo: por eso la tabla anterior incluye una línea por calidad y solo se aplica la del tornillo realmente instalado. Estos valores proceden del fabricante de la tornillería y rigen tal como se publican, sin trasposiciones ni incrementos. Recordemos además que el par leído en la llave es una consecuencia, no una causa: es la tensión del tornillo la que sujeta la tapa, y solo el alargamiento medido con comparador la refleja con fidelidad, tornillo a tornillo, en los doce tornillos de un seis cilindros. Roscas limpias, lubricante de montaje ARP en película uniforme, apriete progresivo en pasadas alternas. En caso de discrepancia, la referencia son las instrucciones del kit.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

	Perfil en I. Alma central afinada, masa contenida: menos inercia y subidas de régimen más libres. Es el perfil preferido de los seis cilindros turbo modernos y de los motores que juegan con el régimen (rally, drift, time attack). Las bielas ZRP de esta ficha lo adoptan.

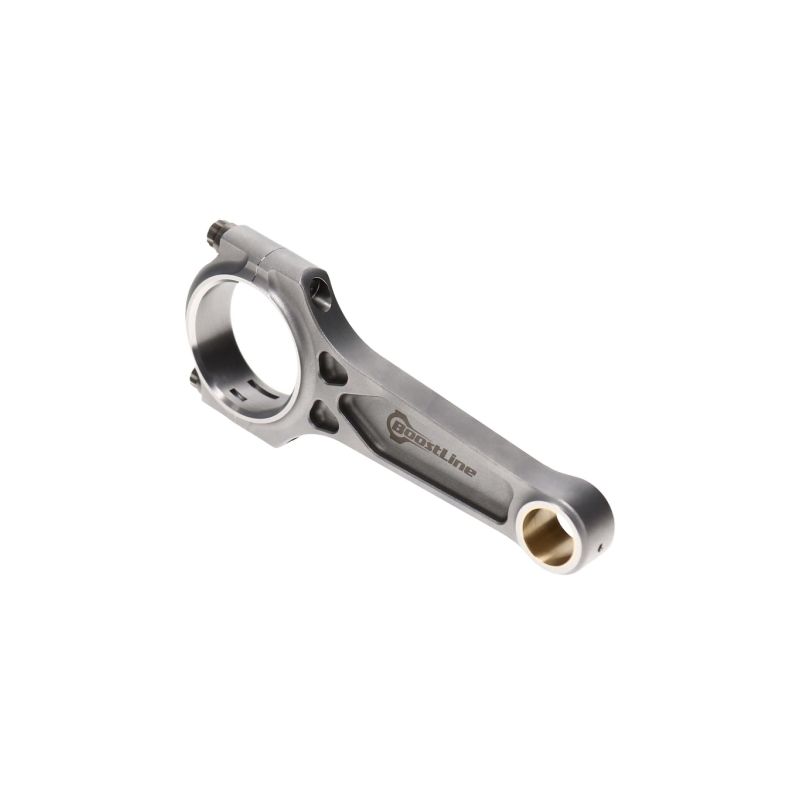

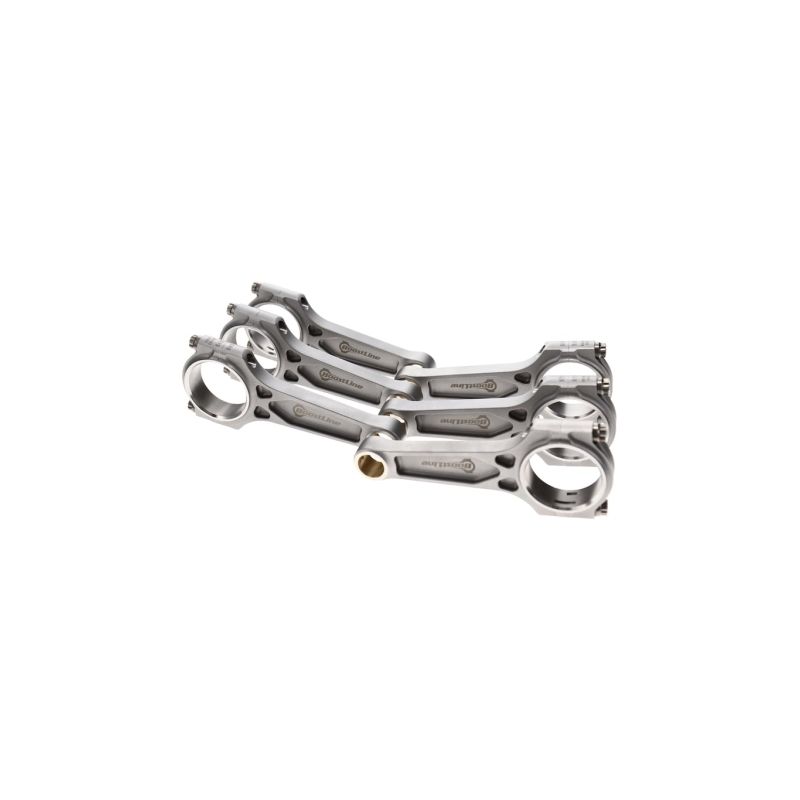

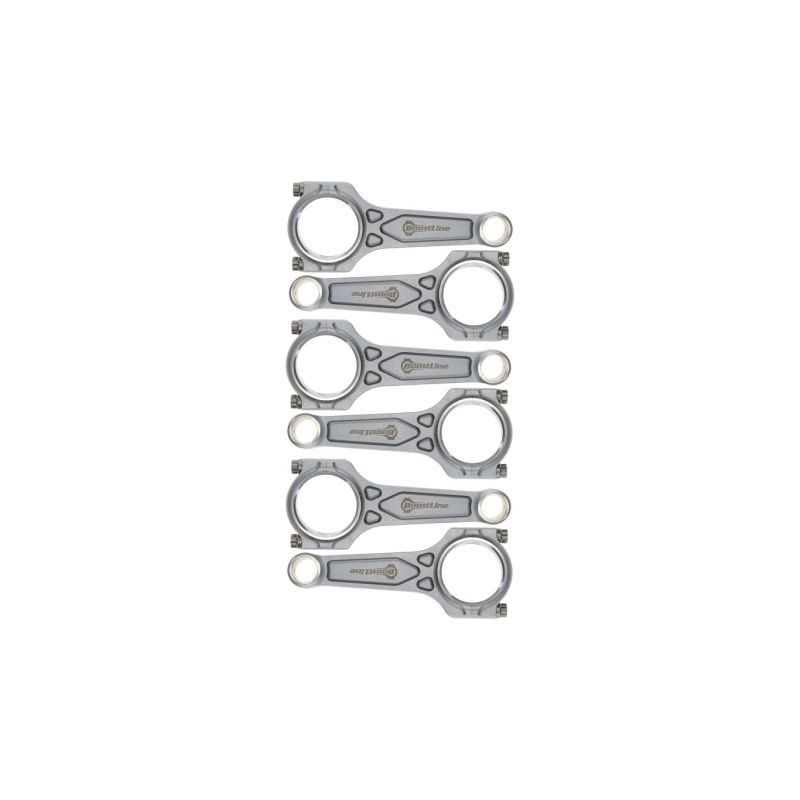

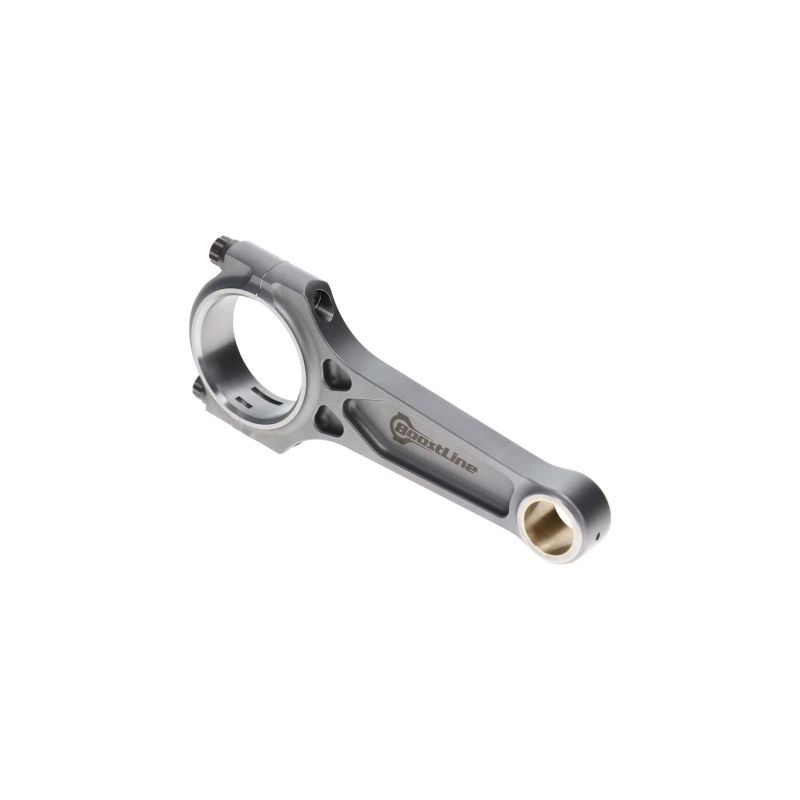

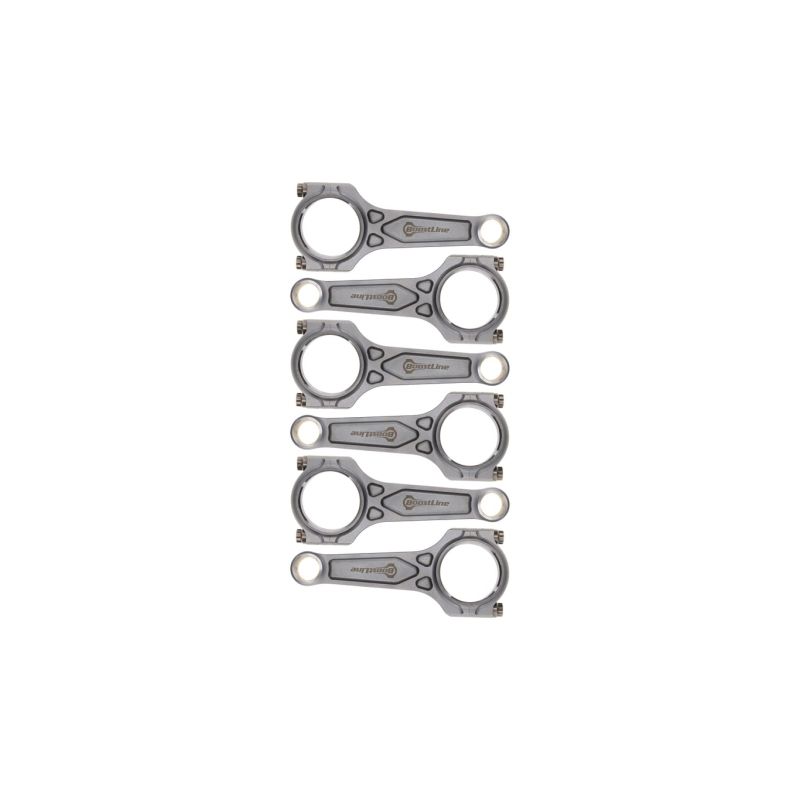

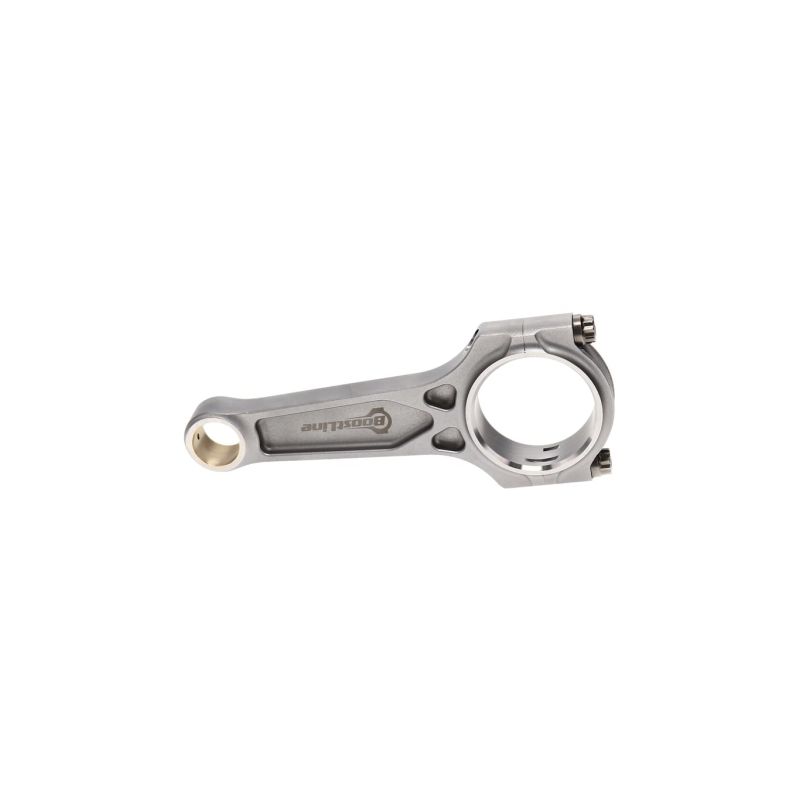

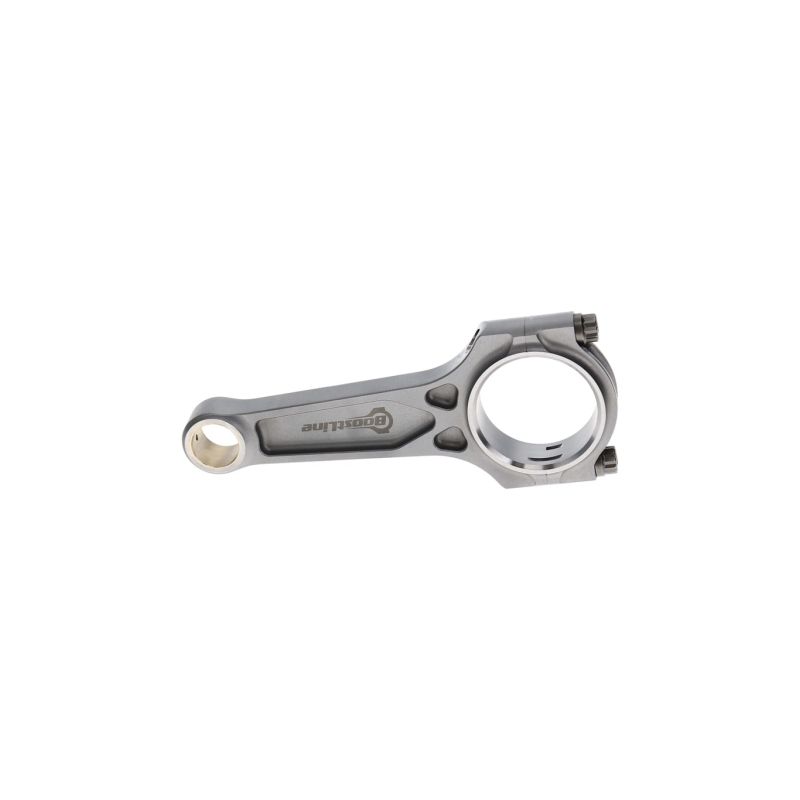

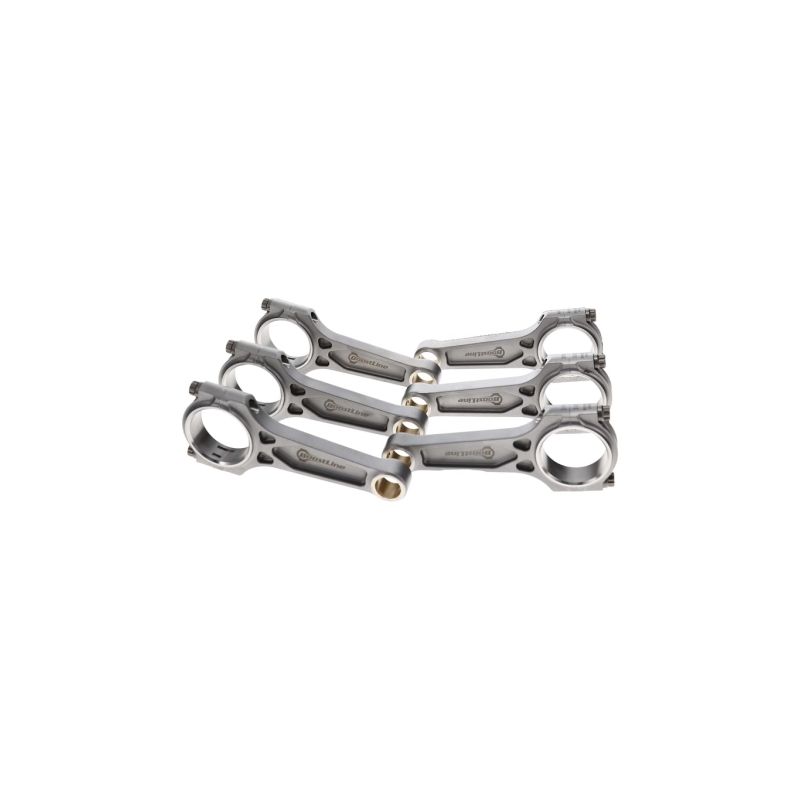

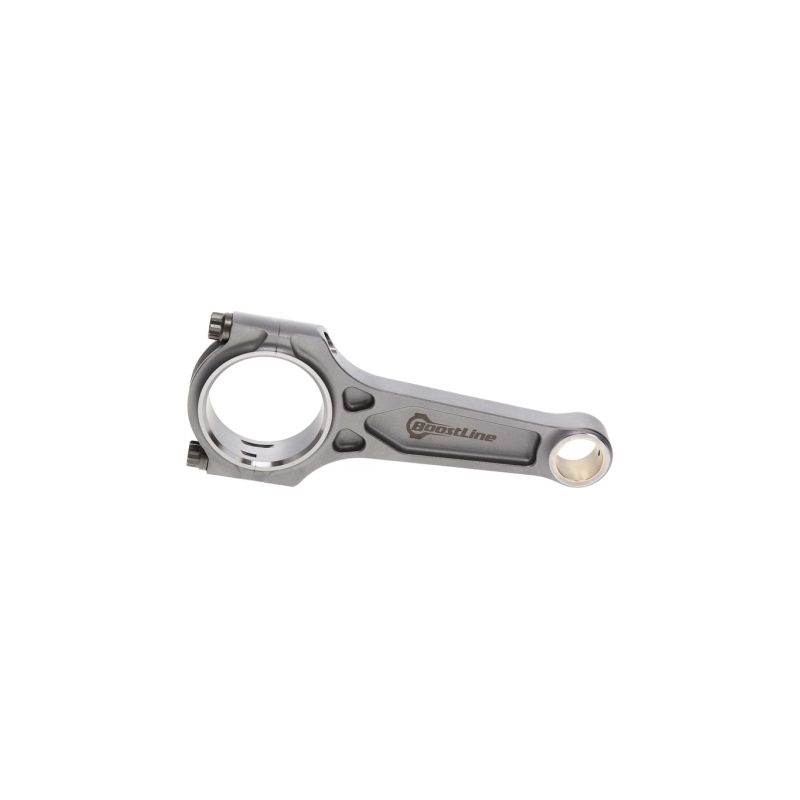

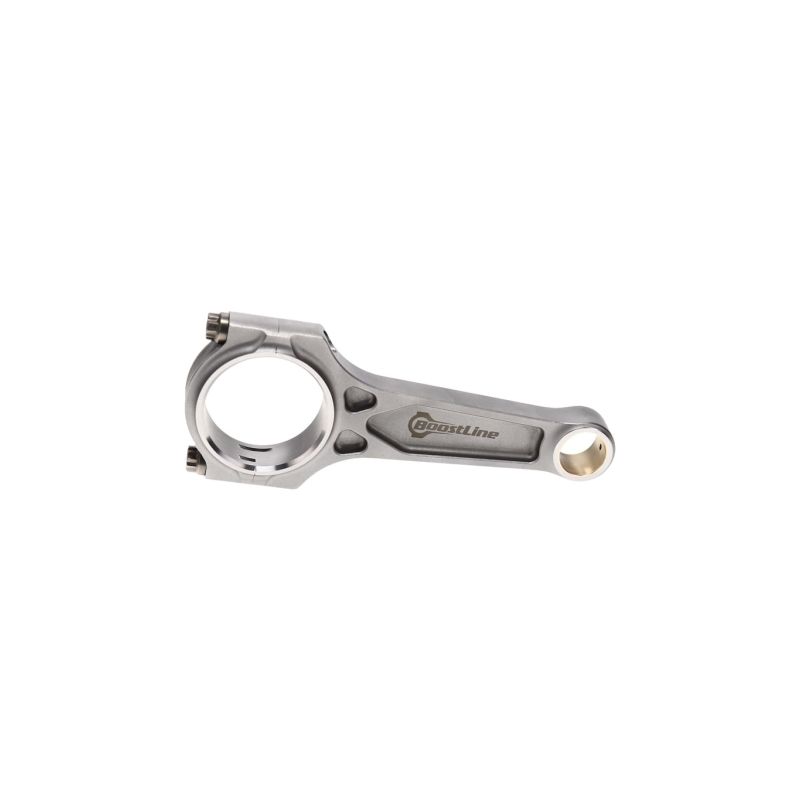

	Perfil en I de 3 cavidades (Boostline). Sello patentado de Boostline, este perfil en I de tres cavidades añade refuerzos triangulados bajo la cabeza sin engordar la biela. Gana estabilidad bajo tracción y supera a una biela en H en resistencia a la flexión: la opción adecuada para motores muy sobrealimentados y altas presiones de cilindro.

¿Cómo elegir la tornillería de biela?

Una de las piezas más exigidas del motor, el tornillo de biela se elige según el uso real de la preparación, antes de respetar al pie de la letra el par y el alargamiento de montaje.

	ARP 2000 (resistencia a la tracción cercana a 1.517 MPa) es la referencia de altas prestaciones. En un seis cilindros con tornillos de 3/8", acompaña las preparaciones hasta unos 200 CV por cilindro y regímenes próximos a 8.500 rpm. Es la opción todoterreno para circuito, trackday, drift, rally, drag o subida en cuesta, fiable y sin limitación de almacenamiento.
	ARP L19 (resistencia a la tracción de aproximadamente 260.000 psi, es decir ~1.793 MPa) (resistencia a la tracción cercana a 1.793 MPa) se dirige a los motores llevados lejos: fuerte sobrealimentación, regímenes altos prolongados y elevada presión de cilindro. En 3/8", apunta a unos 250 CV por cilindro y regímenes de hasta 10.000 rpm (drag, drift, rally, circuito). Sensible a la corrosión y al hidrógeno, se conserva y se monta engrasada, al abrigo de la humedad.
	ARP CA625+ (Custom Age 625+, tracción de 1.793 a 1.931 MPa) es la aleación más alta de gama. Más allá de 250 CV por cilindro y de 10.000 rpm, adelanta al ARP 2000 en resistencia a la corrosión y a la oxidación, ignora la fragilización por hidrógeno y se almacena sin precaución.

Medición del alargamiento de los tornillos

En un tornillo de biela, conviene controlar el apriete por alargamiento, con comparador (stretch gauge), en lugar de por par solo. Se anota la longitud libre del tornillo y luego se aprieta por pasos hasta el alargamiento recomendado de la tabla anterior: la precarga queda correcta, sin depender de los rozamientos de la rosca. Es el método de referencia de los fabricantes para las bielas forjadas.

Comprar el comparador de alargamiento ARP →

Las marcas disponibles

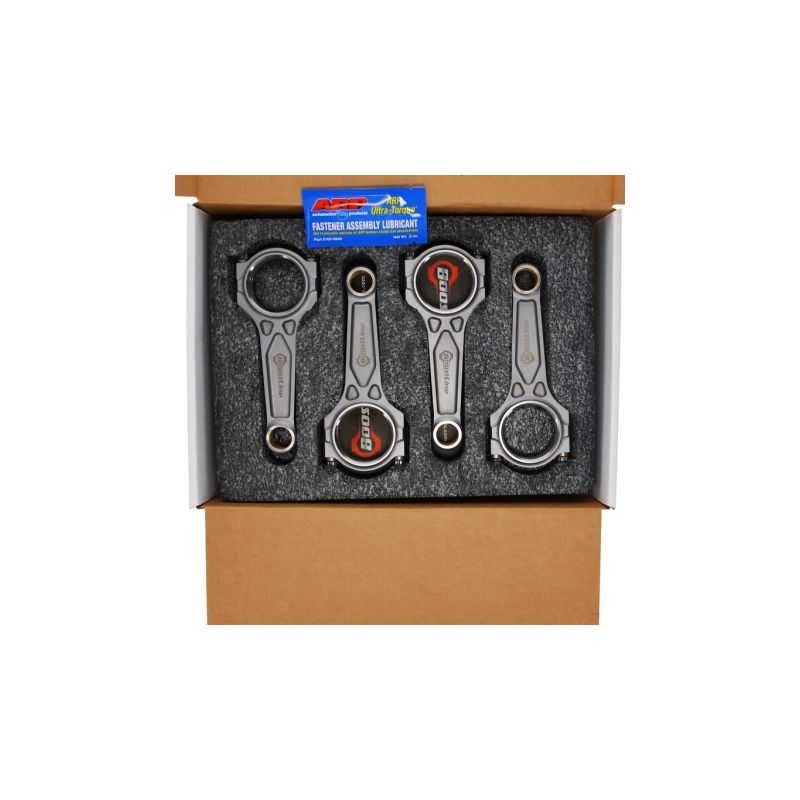

	BOOSTLINE (grupo Wiseco) es la línea de bielas forjadas del estadounidense Wiseco, referencia desde 1941. Su perfil patentado de tres cavidades combina la masa de una biela en H con la rigidez de una biela en I. Forjadas en 4340 y mecanizadas en Estados Unidos, entregadas en ARP 2000 (ARP CA625+ opcional), se dirigen a los motores sobrealimentados.

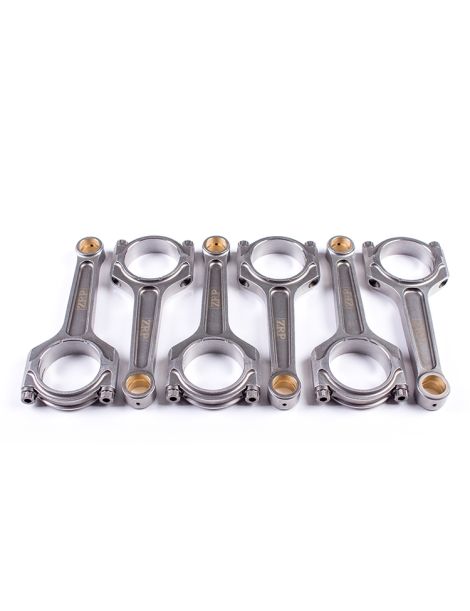

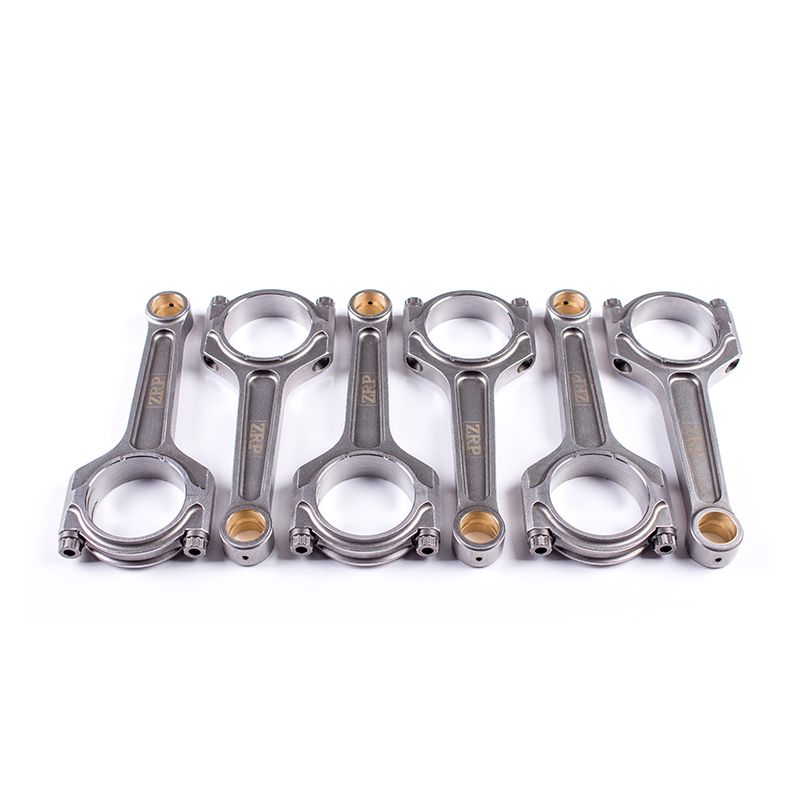

	ZRP es una marca griega de bielas forjadas de altas prestaciones, producidas por Drakos Engineering en Atenas. Forja en acero 4340, mecanizado preciso y equilibrado a ±1 g aseguran un comportamiento impecable a alto régimen. Disponibles en perfil en I o en H y con tornillería ARP 2000, ARP L19 o ARP CA625+, compiten en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos: motor BMW B58 3.0

A continuación figuran los vehículos equipados con el motor BMW / Toyota 3.0L 24V Turbo B58B30. La medición del diámetro del bulón y de la distancia entre centros sigue siendo imprescindible antes de cualquier pedido.

Estas bielas forjadas comparten la misma geometría en toda la familia B58 3.0 de gasolina. Referencia OEM: 11 24 8 623 419.

¿Por qué es la solución más económica?

Cuando una parte baja de motor de origen se rinde (biela rota, doblada o rayada), volver a la configuración del fabricante obliga a cambiar bielas y pistones, a menudo dañados a la vez: una factura salada para un simple regreso al estado de fábrica.

Por un presupuesto equivalente, a veces inferior, unas bielas forjadas 4340 unidas a pistones forjados ofrecen una fiabilidad y un margen de seguridad mucho mayores, con verdadero margen para la potencia. Es la elección de los preparadores europeos desde hace más de quince años.

A igual presupuesto: más fiabilidad, más margen, más durabilidad.
