Bielles forgées BMW / Toyota - 3.0L 24V Turbo - B58B30 pour pistons forgés

Le moteur BMW B58B30

Le B58 est le six cylindres en ligne essence 3.0 litres turbocompressé de BMW, apparu en 2015 sur la 340i (F30) en remplacement du N55. Il complète par le haut la famille modulaire BMW, qui partage une cylindrée unitaire de 500 cm³ entre le trois cylindres B38, le quatre cylindres B48 et ce six cylindres B58. Bloc aluminium à structure fermée (closed deck), turbo à double volute avec échangeur air-eau intégré, double VANOS, Valvetronic, injection directe et vilebrequin forgé : le B58 conjugue souplesse et rendement, et figure à plusieurs reprises parmi les meilleurs moteurs de l'année élus par Ward's. La mise à jour de 2018 (B58TU) a renforcé la chaîne de distribution et le circuit d'alimentation.

On le retrouve sur une large partie de la gamme BMW (Séries 1 à 8, X3 à X7, Z4) ainsi que sur la Toyota GR Supra 3.0, la Morgan Plus Six et l'Ineos Grenadier. Les puissances s'échelonnent d'environ 286 ch à plus de 380 ch selon les versions (340i, M340i, 540i, X3 M40i, Z4 M40i, Supra). Robuste et très prisé des préparateurs, le B58 accepte de fortes hausses de pression de suralimentation. Pour sécuriser le bas moteur bien au-delà du couple d'origine, le passage en bielles forgées et pistons forgés constitue le socle d'une préparation Stage 2 et au-delà.

Les bielles forgées

Taillées dans un acier 4340 à haute résistance, ces bielles renforcées verrouillent la fiabilité du bas moteur dès que la cavalerie grimpe. Elles s'imposent au moment de monter des pistons forgés, de relever le rupteur, d'augmenter la pression de suralimentation ou de gagner en cylindrée.

Dimensionnées pour encaisser les efforts cycliques des moteurs préparés, turbo comme compresseur, elles s'adaptent à toutes les disciplines (rallye, drift, drag, circuit, course de côte, time attack) et tiennent sur les préparations Stage 2, Stage 3 et Stage 4+.

Caractéristiques techniques des bielles forgées BMW B58B30

ZRP : Pied de bielle conique.

Couple de serrage et allongement

Passer à une visserie plus résistante ne veut pas dire serrer plus fort au hasard. Sur le B58B30, trois nuances sont proposées, ARP 2000, ARP L19 et ARP CA625+, et chacune possède sa propre limite élastique, donc sa propre plage de travail : le tableau ci-dessus comporte pour cette raison une ligne par nuance, et l’on applique uniquement celle de la vis effectivement installée. Ces valeurs viennent du fabricant de la visserie et s’imposent telles quelles, sans transposition ni majoration. Rappelons aussi que le couple lu à la clé est une conséquence, pas une cause : c’est la tension dans la vis qui tient le chapeau, et seule la mesure de l’allongement au comparateur la restitue fidèlement, vis par vis, sur les douze vis d’un six-cylindres. Filets propres, lubrifiant de montage ARP en film régulier, serrage progressif en passes alternées. En cas d’écart, la notice du kit fait référence.

Guide technique

Acier forgé 4340, qu'est-ce que c'est ?

Les profils de bielle

	Profil en I (I-Beam). Section centrale amincie, masse contenue : moins d'inertie, des montées en régime plus libres. C'est le profil de prédilection des six cylindres turbo modernes et des moteurs qui jouent sur le régime (rallye, drift, time attack). Les bielles ZRP de cette fiche en sont équipées.

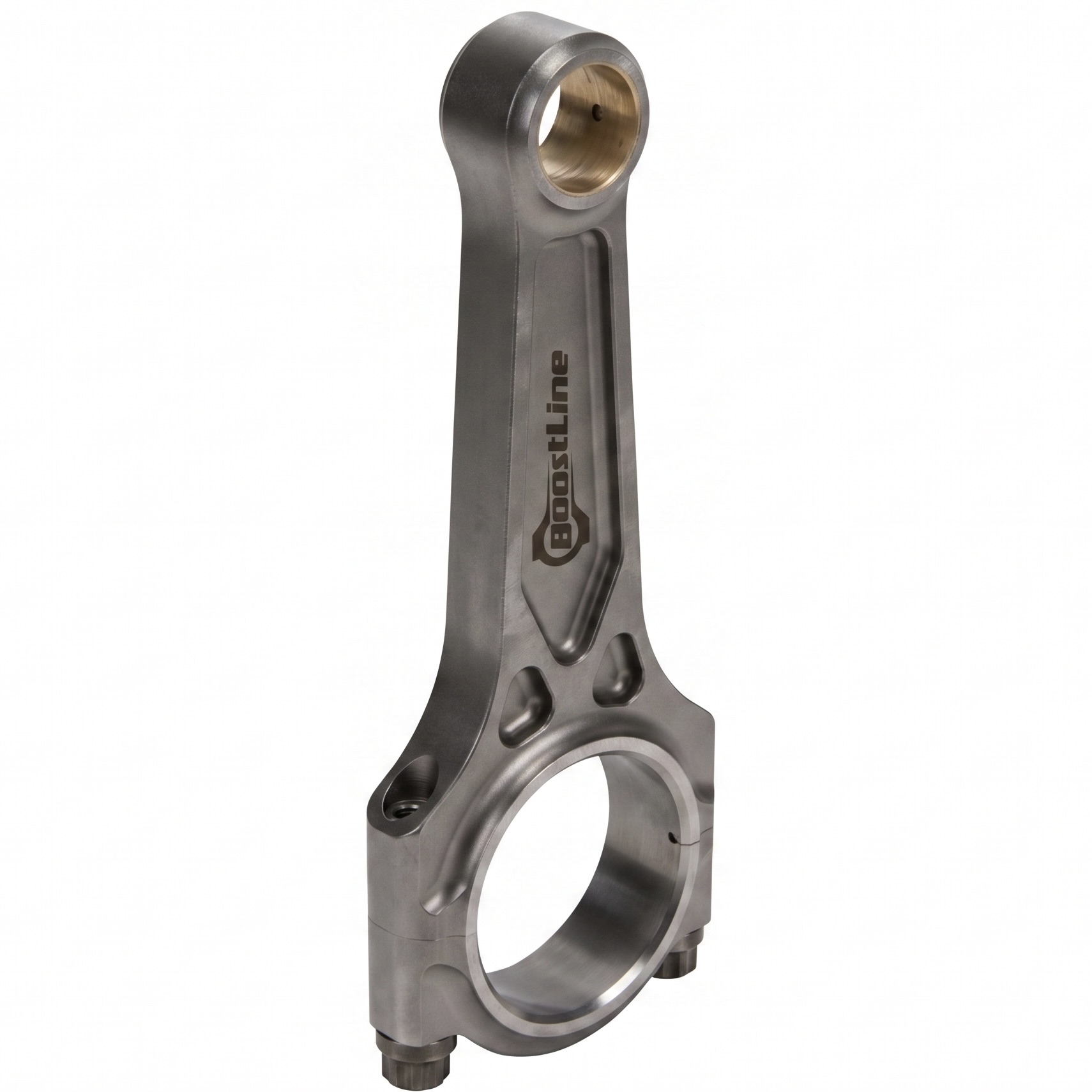

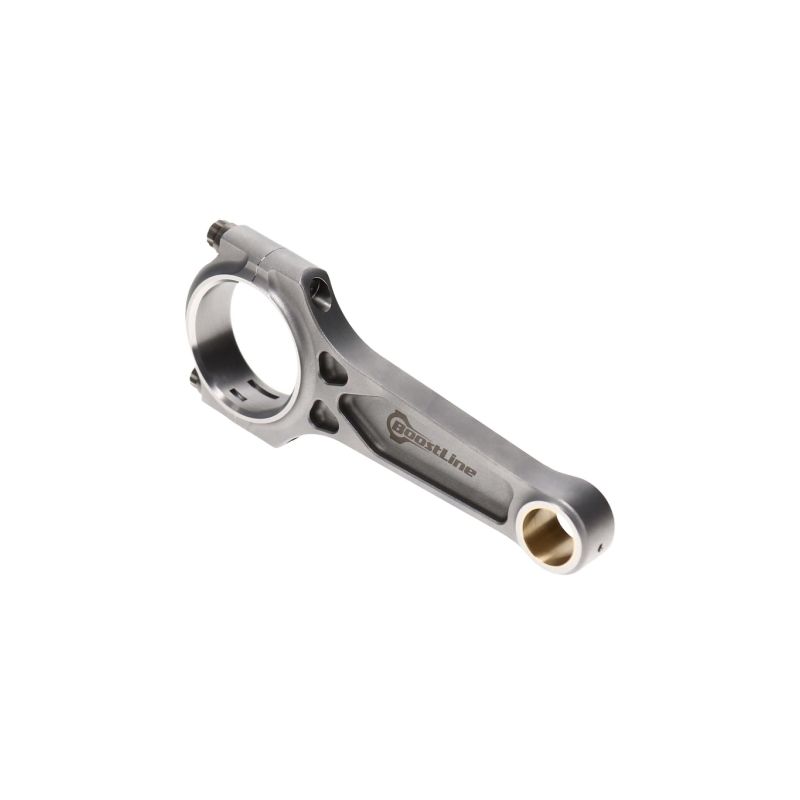

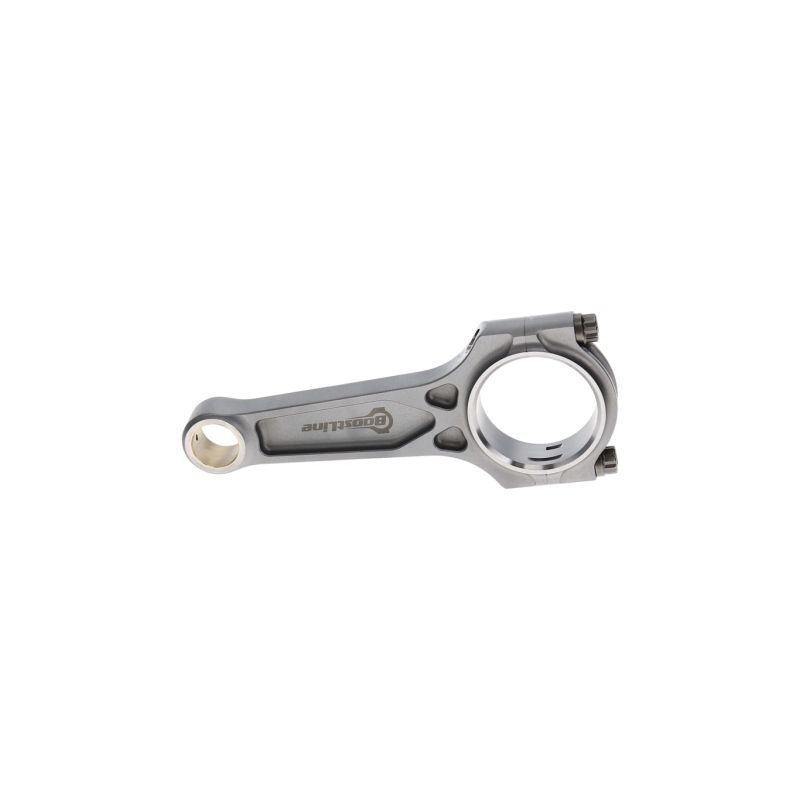

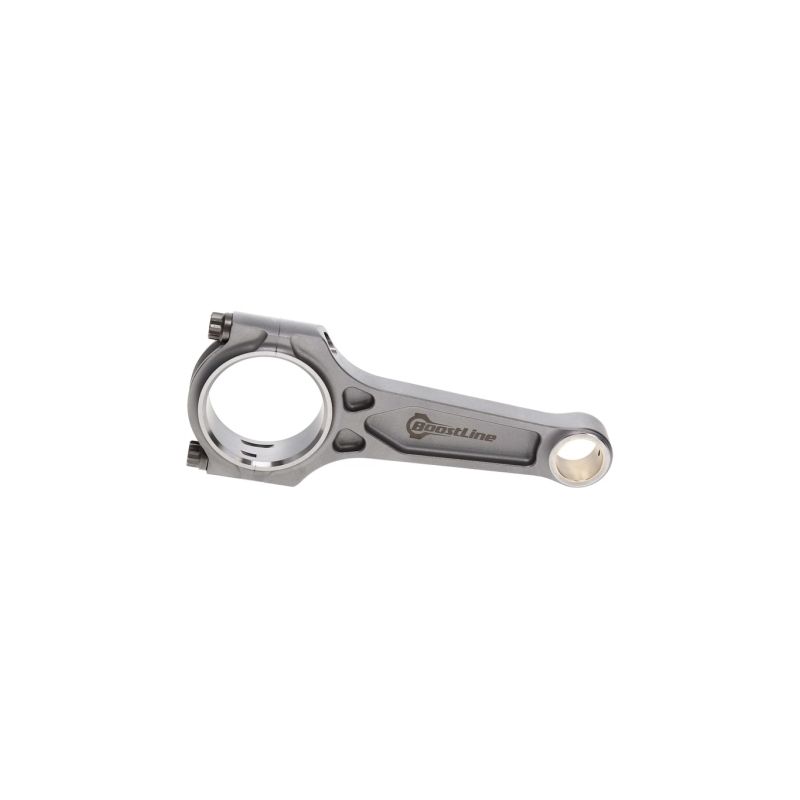

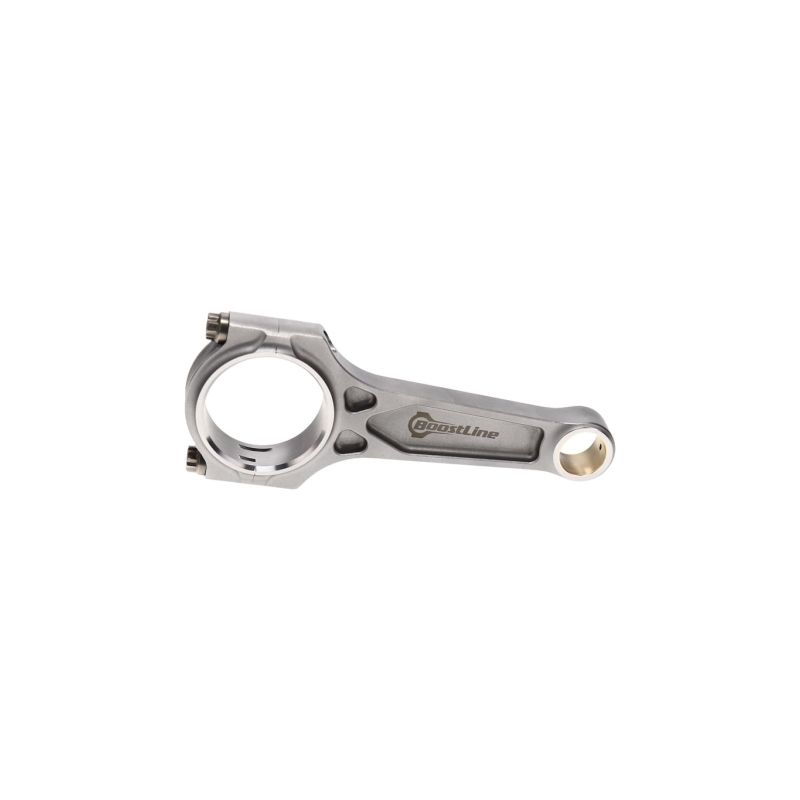

	Profil en I à 3 poches (Boostline). Signature brevetée de Boostline, ce profil en I à trois poches ajoute des renforts triangulés sous la tête sans alourdir la bielle. Il gagne en stabilité sous traction et dépasse une bielle en H en résistance à la flexion : le bon choix pour les moteurs très suralimentés et les pressions cylindre élevées.

Comment choisir sa visserie de bielle ?

Pièce parmi les plus sollicitées du moteur, la vis de bielle se choisit selon l'usage réel de la préparation, avant de respecter à la lettre le couple et l'allongement de pose.

	ARP 2000 (résistance à la traction proche de 1 517 MPa) est la référence haute performance. Sur un six cylindres en vis 3/8", elle accompagne les préparations jusqu'à environ 200 ch par cylindre et des régimes voisins de 8 500 tr/min. C'est le choix passe-partout pour le circuit, le trackday, le drift, le rallye, le drag ou la course de côte, fiable et sans contrainte de stockage.
	ARP L19 (résistance à la traction d'environ 260 000 psi, soit ~1 793 MPa) (résistance à la traction proche de 1 793 MPa) s'adresse aux moteurs poussés loin : forte suralimentation, hauts régimes prolongés et pression cylindre élevée. En 3/8", elle vise environ 250 ch par cylindre et des régimes jusqu'à 10 000 tr/min (drag, drift, rallye, circuit). Sensible à la corrosion et à l'hydrogène, elle se conserve et se monte huilée, à l'abri de l'humidité.

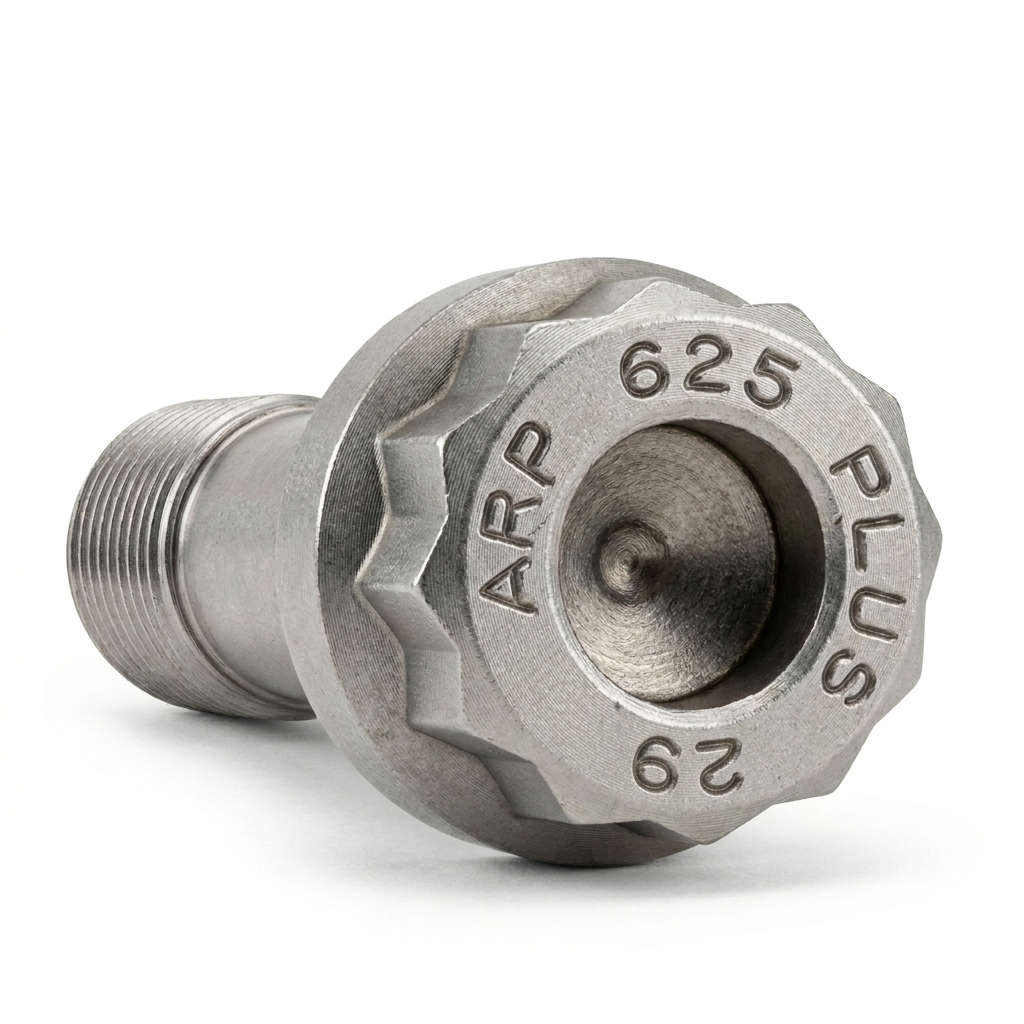

	ARP CA625+ (Custom Age 625+, traction de 1 793 à 1 931 MPa) est l'alliage le plus haut de gamme. Au-delà de 250 ch par cylindre et de 10 000 tr/min, elle devance l'ARP 2000 sur la tenue à la corrosion et à l'oxydation, ignore la fragilisation par l'hydrogène et se stocke sans précaution.

Mesure de l'allongement des vis

Sur une vis de bielle, mieux vaut piloter le serrage à l'allongement, au comparateur (stretch gauge), plutôt qu'au couple seul. On note la longueur libre de la vis, puis on serre par paliers jusqu'à l'allongement préconisé du tableau ci-dessus : la précharge devient juste, sans dépendre des frottements de filet. C'est la méthode de référence des fabricants pour les bielles forgées.

Acheter la jauge d'allongement ARP →

Les marques proposées

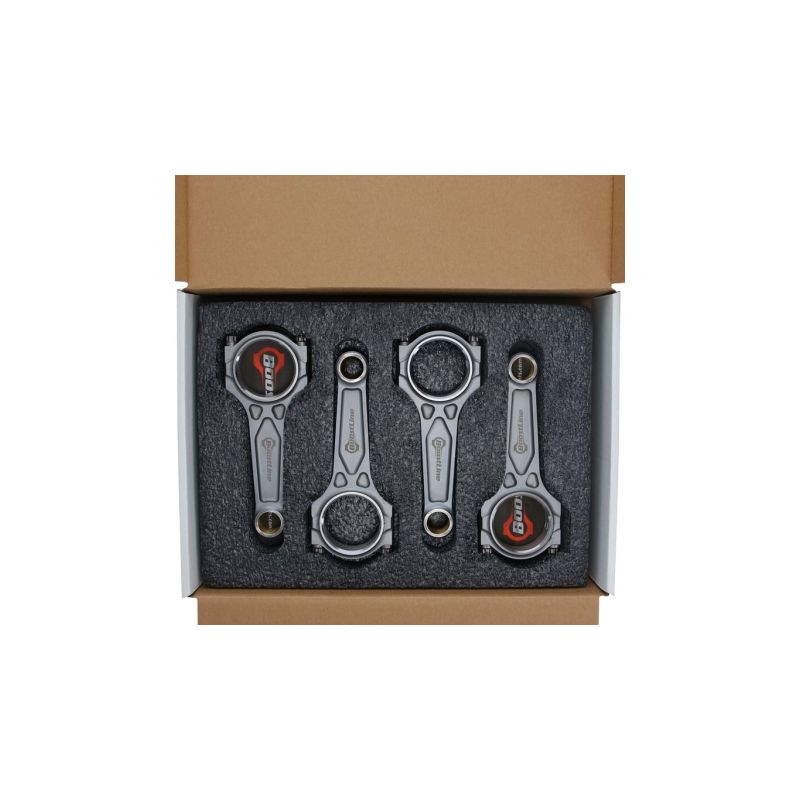

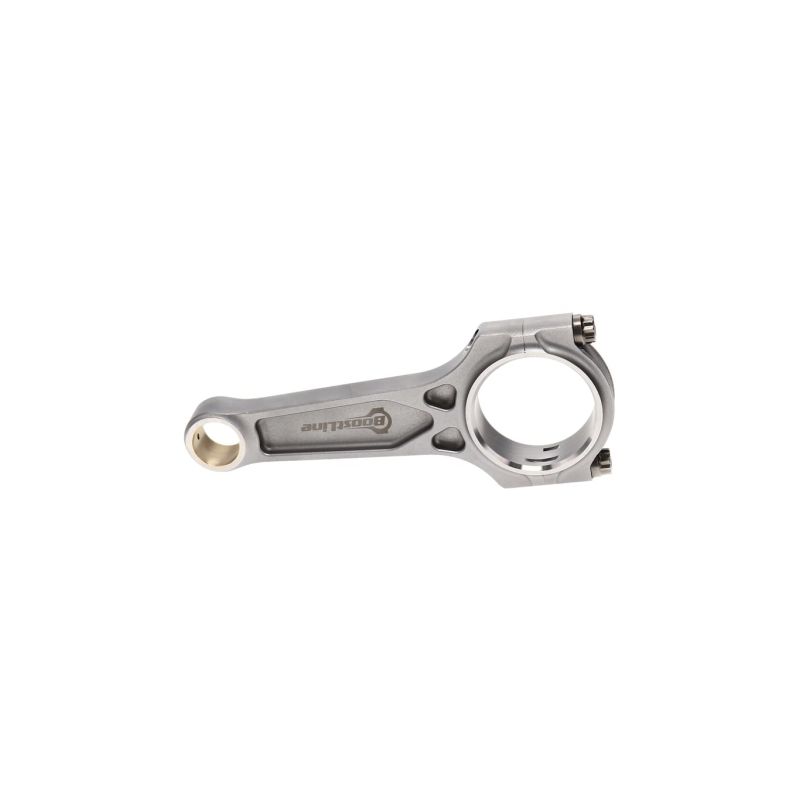

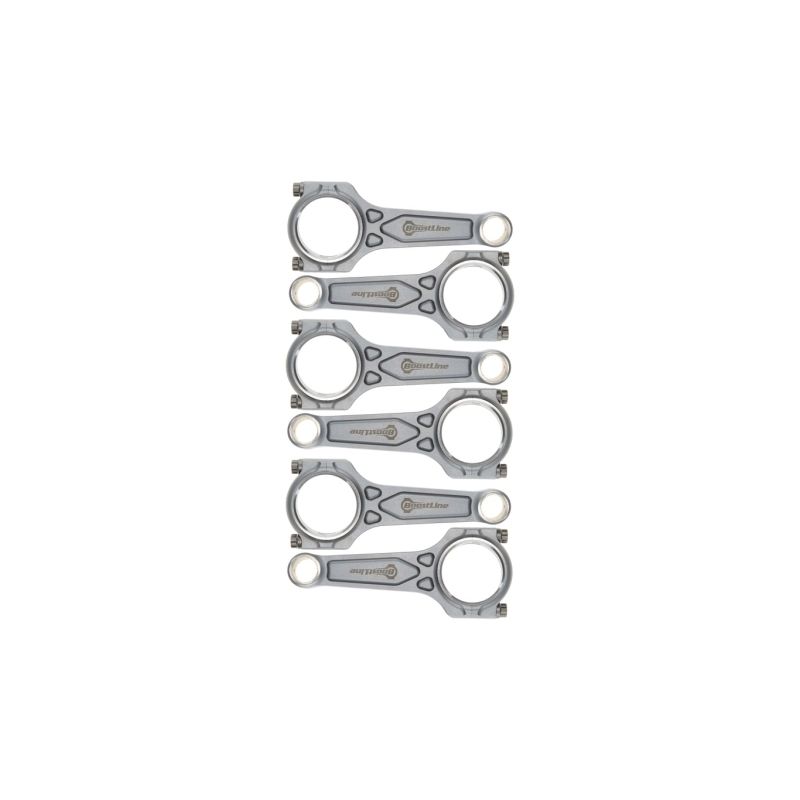

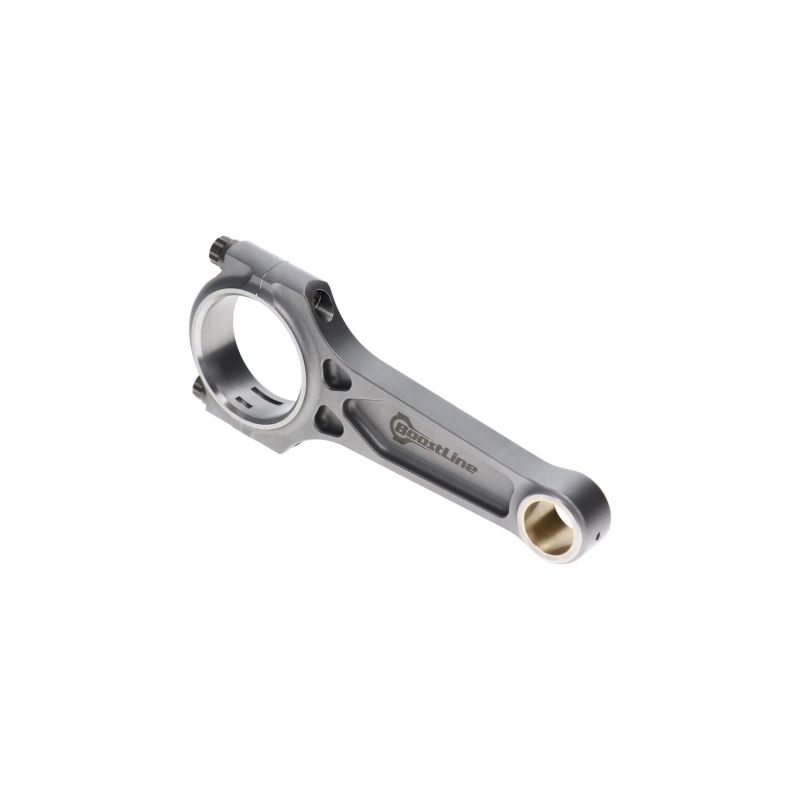

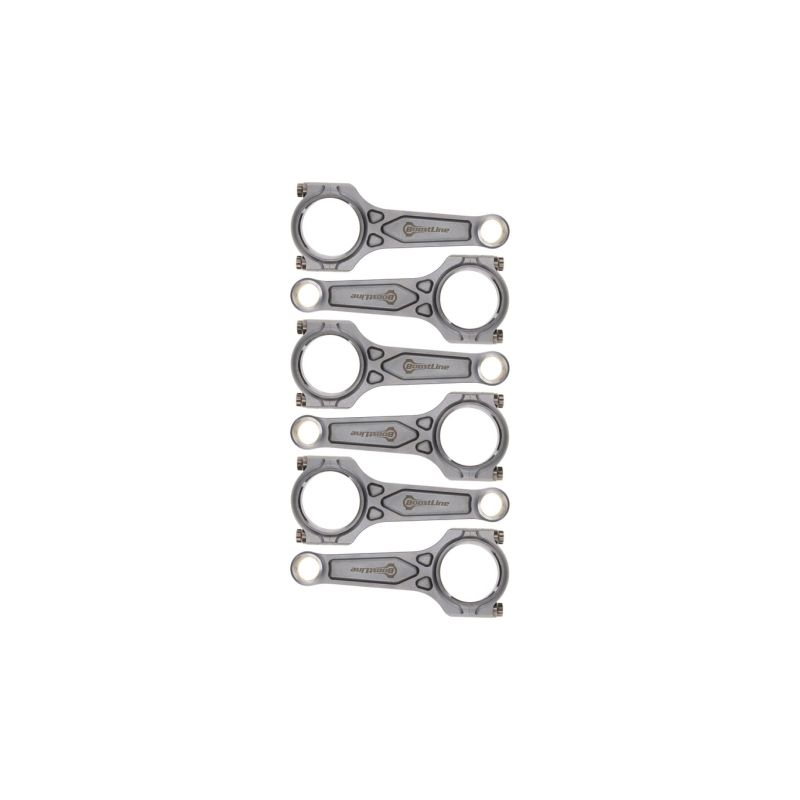

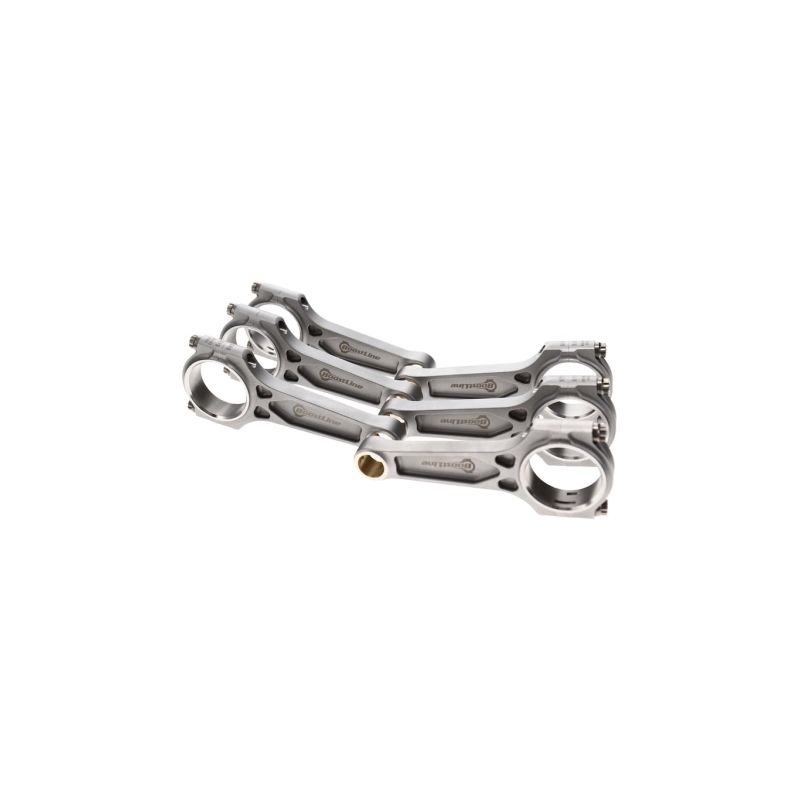

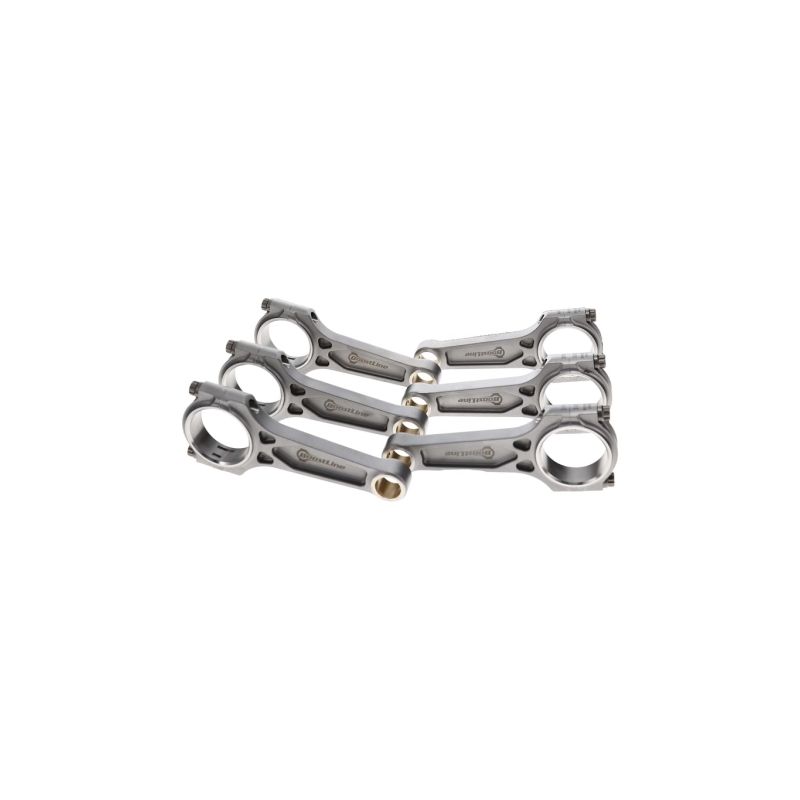

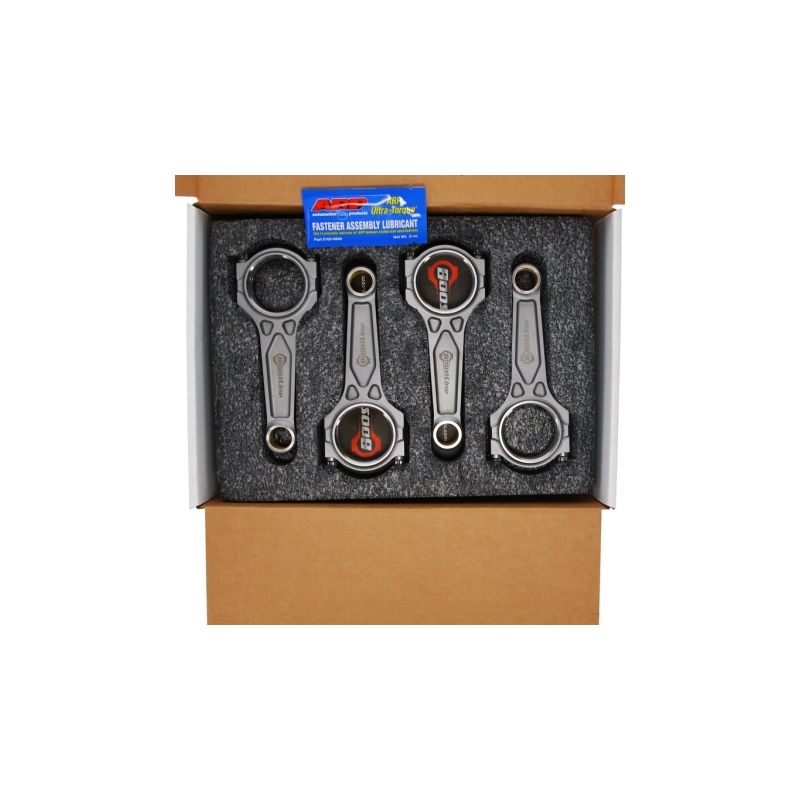

	BOOSTLINE (groupe Wiseco) est la ligne de bielles forgées de l'américain Wiseco, référence depuis 1941. Son profil breveté à trois poches marie la masse d'une bielle en H et la rigidité d'une bielle en I. Forgées en 4340 et usinées aux États-Unis, livrées en ARP 2000 (ARP CA625+ en option), elles visent les moteurs suralimentés.

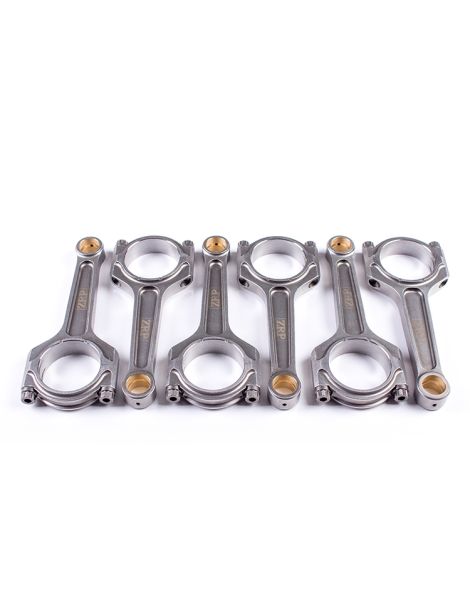

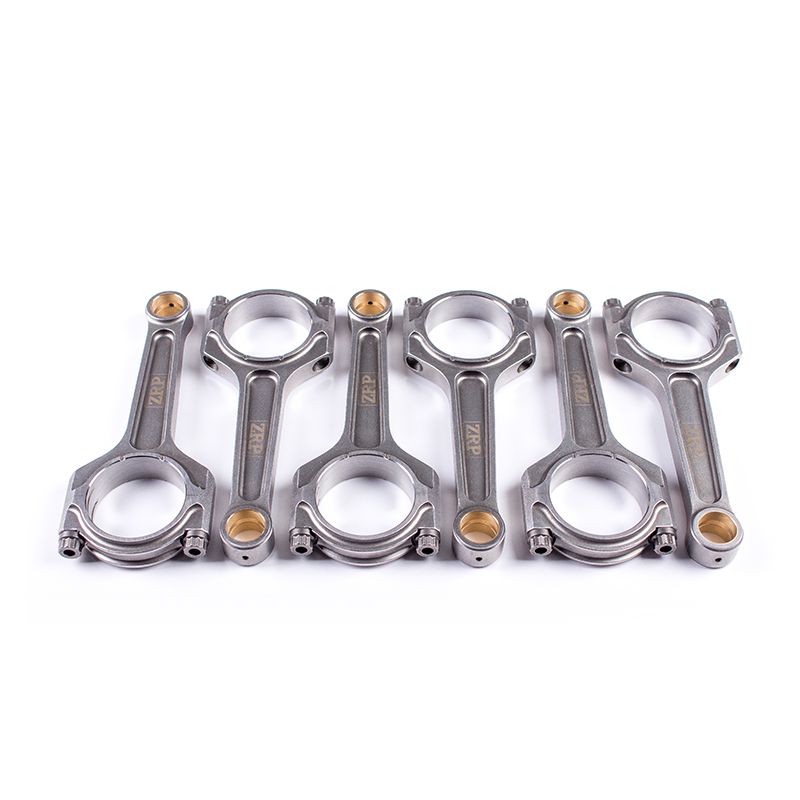

	ZRP est une marque grecque de bielles forgées hautes performances, produites par Drakos Engineering à Athènes. Forge en acier 4340, usinage précis et équilibrage à ±1 g assurent une tenue sans faille à haut régime. Proposées en profil en I ou en H et en visserie ARP 2000, ARP L19 ou ARP CA625+, elles courent en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules : moteur BMW B58 3.0

Vous trouverez ci-dessous les véhicules équipés du moteur BMW / Toyota 3.0L 24V Turbo B58B30. Un relevé du diamètre d’axe de piston et de l’entraxe reste indispensable avant toute commande.

Ces bielles forgées partagent la même géométrie sur l'ensemble de la famille B58 3.0 essence. Référence OEM : 11 24 8 623 419.

Pourquoi c'est la solution la plus économique ?

Quand un bas moteur d'origine rend l'âme (bielle rompue, tordue ou marquée), le retour à la configuration constructeur impose de changer bielles et pistons, souvent abîmés de concert : une note salée pour un simple retour à l'état d'usine.

Pour une enveloppe équivalente, parfois inférieure, des bielles forgées 4340 mariées à des pistons forgés offrent une fiabilité et une marge de sécurité nettement plus hautes, avec une vraie latitude pour la puissance. C'est le choix des préparateurs européens depuis plus de quinze ans.

À budget égal : plus de fiabilité, plus de marge, plus de longévité.
