Gesmede drijfstangen BMW / TOYOTA - 3.0L 24V Turbo - B58B30 voor gesmede zuigers

De BMW B58B30-motor

De B58 is de turbogeladen 3.0-liter zes-in-lijn benzinemotor van BMW, in 2015 geïntroduceerd in de 340i (F30) ter vervanging van de N55. Hij bekroont de modulaire motorenfamilie van BMW, die een eenheidscilinderinhoud van 500 cc deelt tussen de driecilinder B38, de viercilinder B48 en deze zescilinder B58. Aluminium blok in closed-deck-uitvoering, twin-scroll turbo met geïntegreerde lucht-watertussenkoeler, dubbele VANOS, Valvetronic, directe inspuiting en gesmede krukas: de B58 verenigt soepelheid en rendement, en werd meermaals verkozen tot een van de beste motoren van het jaar door Ward's. De update van 2018 (B58TU) versterkte de distributieketting en het brandstofsysteem.

Hij komt voor in een groot deel van het BMW-gamma (1- tot 8-Serie, X3 tot X7, Z4) en ook in de Toyota GR Supra 3.0, de Morgan Plus Six en de Ineos Grenadier. De vermogens lopen van ongeveer 286 pk tot meer dan 380 pk afhankelijk van de versie (340i, M340i, 540i, X3 M40i, Z4 M40i, Supra). Robuust en zeer geliefd bij tuners, verdraagt de B58 forse verhogingen van de laaddruk. Om het onderblok ver voorbij het standaardkoppel veilig te stellen, is de overstap naar gesmede drijfstangen en gesmede zuigers de basis van een Stage 2-opbouw en verder.

Gesmede drijfstangen

Gemaakt uit hoogwaardig 4340-staal beveiligen deze versterkte drijfstangen de betrouwbaarheid van het onderblok zodra het vermogen stijgt. Ze worden onmisbaar bij het plaatsen van gesmede zuigers, het verhogen van de begrenzer, een hogere laaddruk of meer cilinderinhoud.

Gedimensioneerd om de cyclische belastingen van getunede motoren op te vangen, turbo of compressor, passen ze bij alle disciplines (rally, drift, drag, circuit, bergrace, time attack) en houden ze stand bij Stage 2-, Stage 3- en Stage 4+-opbouwen.

Technische specificaties van de gesmede drijfstangen BMW B58B30

Aanhaalmoment en rek

De fabrikanten bevelen de rekmethode (stretch gauge) aan als referentie: de met de set meegeleverde handleiding heeft altijd voorrang. De vermelde aanhaalmomenten gelden voor een montage met ARP-smeermiddel.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

	I-Beam-profiel. Slankere centrale kern, beperkte massa: minder traagheid, vrijer optoeren. Het is het voorkeursprofiel van moderne turbo-zescilinders en hoogtoerige motoren (rally, drift, time attack). De ZRP-drijfstangen op deze pagina zijn ermee uitgerust.

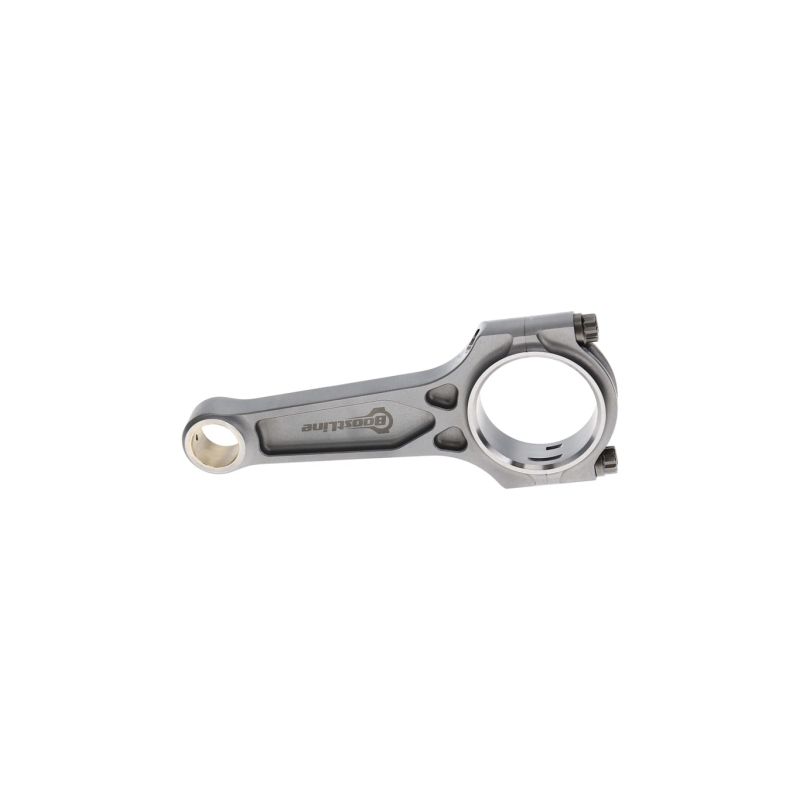

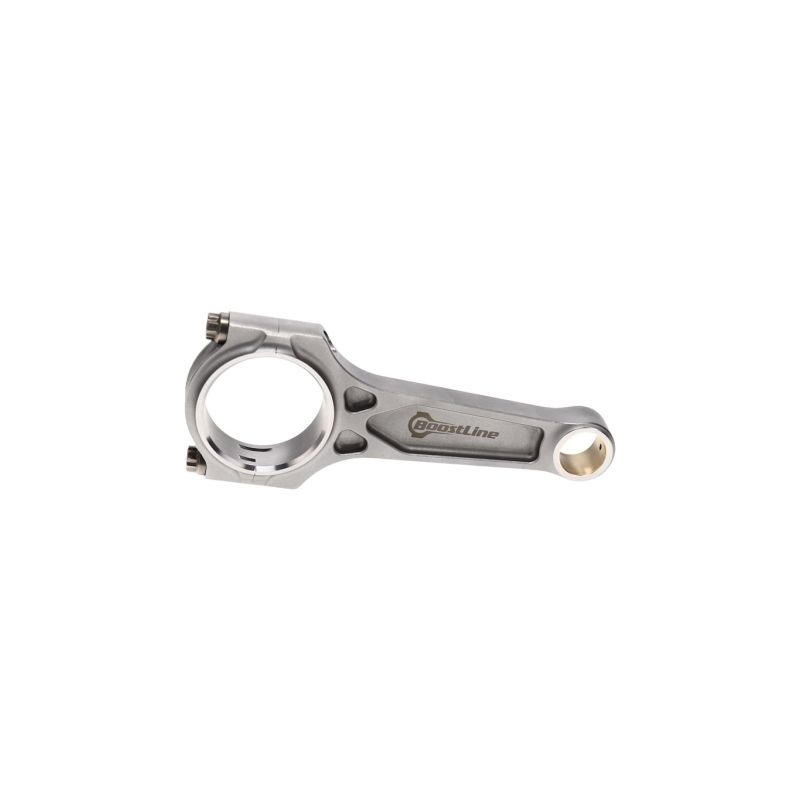

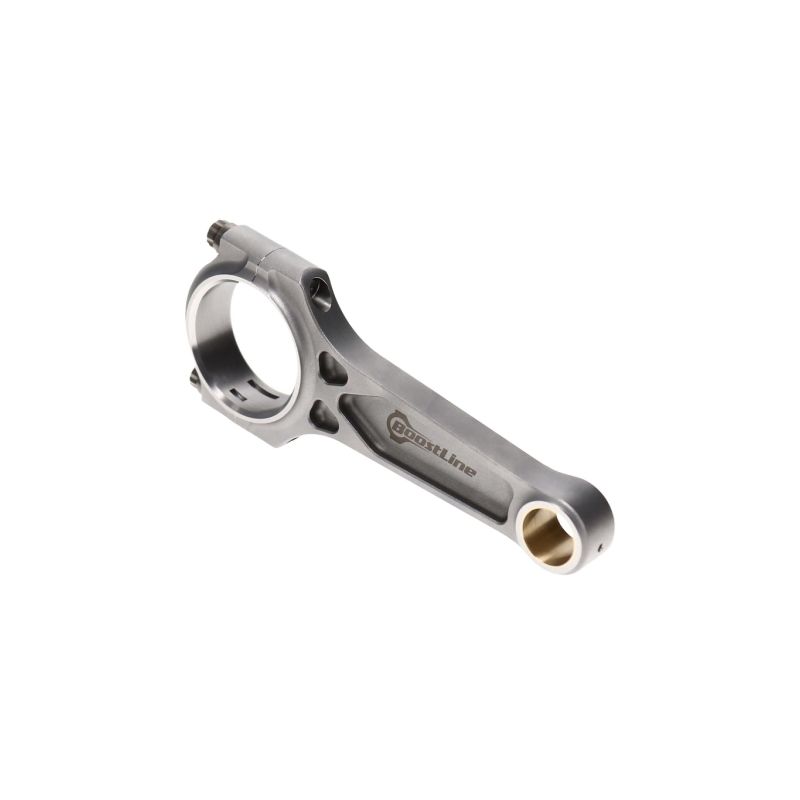

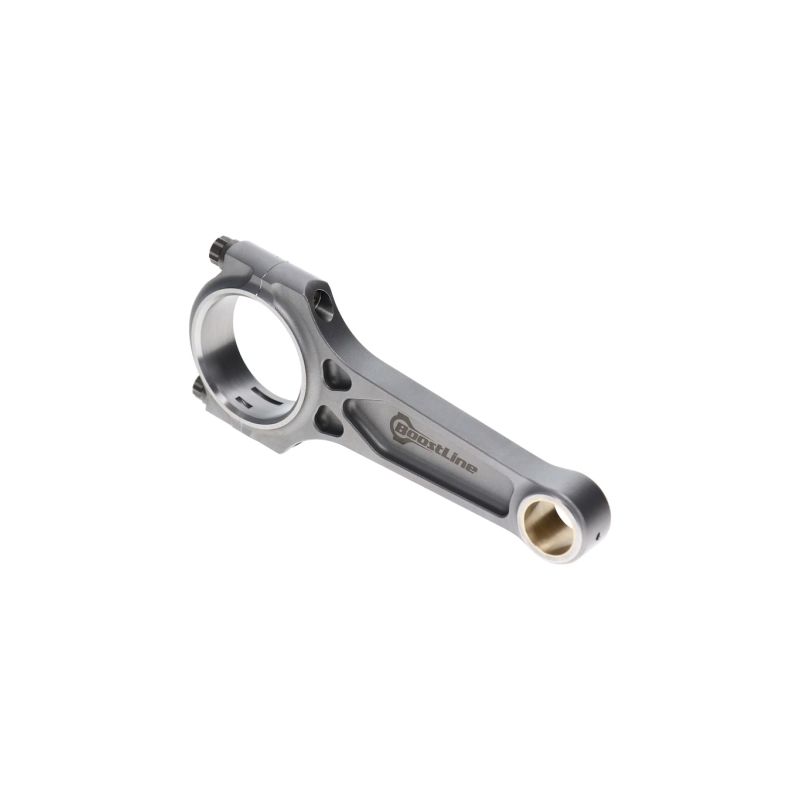

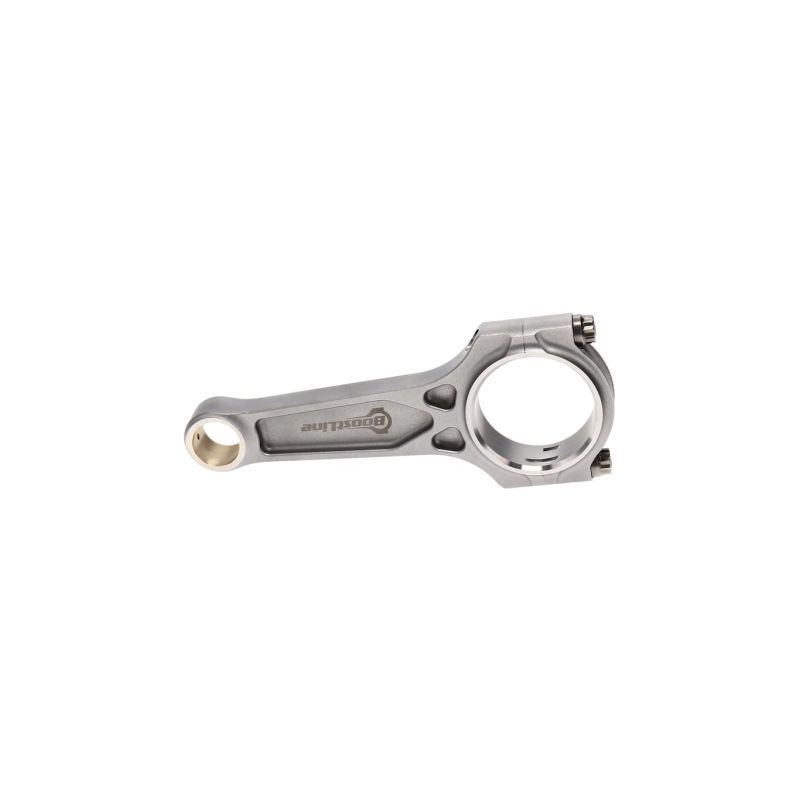

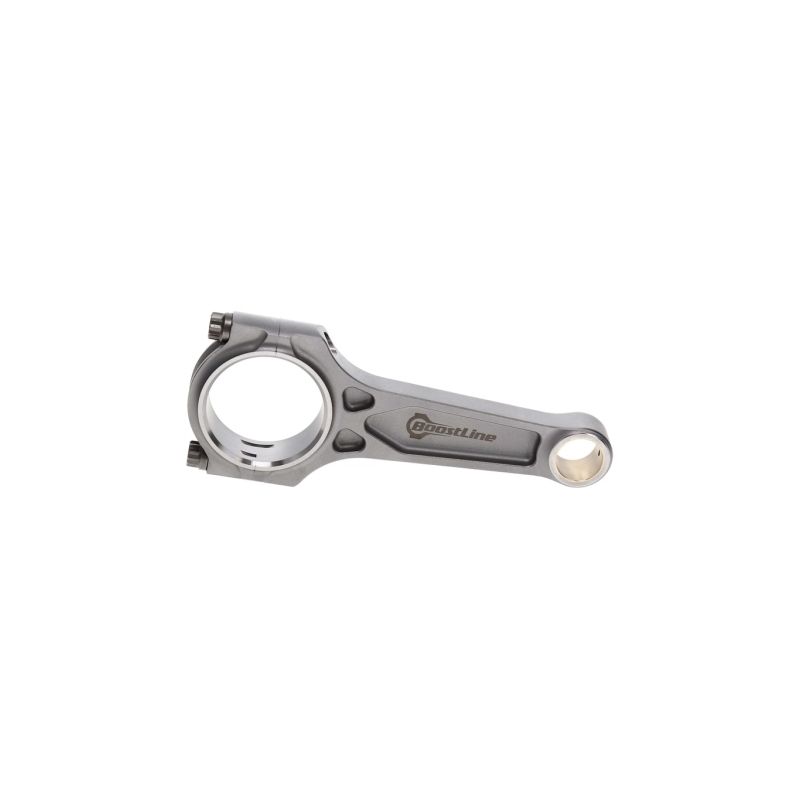

	3-kamer I-Beam-profiel (Boostline). Gepatenteerde signatuur van Boostline: dit 3-kamer I-Beam-profiel voegt getrianguleerde versterkingen toe onder het grote oog zonder de drijfstang te verzwaren. Het wint aan stabiliteit onder trek en overtreft een H-Beam-drijfstang in buigsterkte: de juiste keuze voor zwaar drukgevulde motoren en hoge cilinderdrukken.

Hoe kies je je drijfstangbouten?

Als een van de zwaarst belaste onderdelen van de motor wordt de drijfstangbout gekozen op basis van het werkelijke gebruik van de opbouw, vóór het strikt respecteren van het aanhaalmoment en de montagerek.

	ARP 2000 (treksterkte rond 1.517 MPa) is de referentie in het hoogwaardige segment. Op een zescilinder met 3/8"-bouten begeleidt hij opbouwen tot ongeveer 200 pk per cilinder en toerentallen rond 8.500 tpm. Het is de allroundkeuze voor circuit, trackday, drift, rally, drag of bergrace, betrouwbaar en zonder opslagbeperking.
	ARP L19 (treksterkte rond 1.793 MPa) richt zich op ver opgevoerde motoren: hoge laaddruk, aanhoudend hoge toerentallen en hoge cilinderdruk. In 3/8" mikt hij op ongeveer 250 pk per cilinder en toerentallen tot 10.000 tpm (drag, drift, rally, circuit). Gevoelig voor corrosie en waterstof, wordt hij geolied bewaard en gemonteerd, beschermd tegen vocht.
	ARP CA625+ (Custom Age 625+, treksterkte 1.793 tot 1.931 MPa) is de meest hoogwaardige legering. Voorbij 250 pk per cilinder en 10.000 tpm overtreft hij de ARP 2000 in corrosie- en oxidatiebestendigheid, negeert waterstofbrosheid en wordt zonder voorzorg opgeslagen.

Meten van de boutrek

Bij een drijfstangbout stuur je het aanhalen beter via de rek, met een meetklok (stretch gauge), dan via koppel alleen. Je noteert de vrije lengte van de bout en haalt dan stapsgewijs aan tot de aanbevolen rek uit de bovenstaande tabel: de voorspanning wordt correct, los van de draadwrijving. Het is de referentiemethode van de fabrikanten voor gesmede drijfstangen.

De ARP-rekmeter kopen →

De aangeboden merken

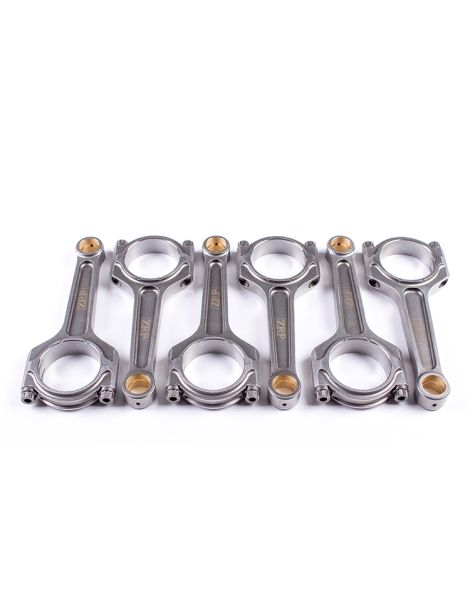

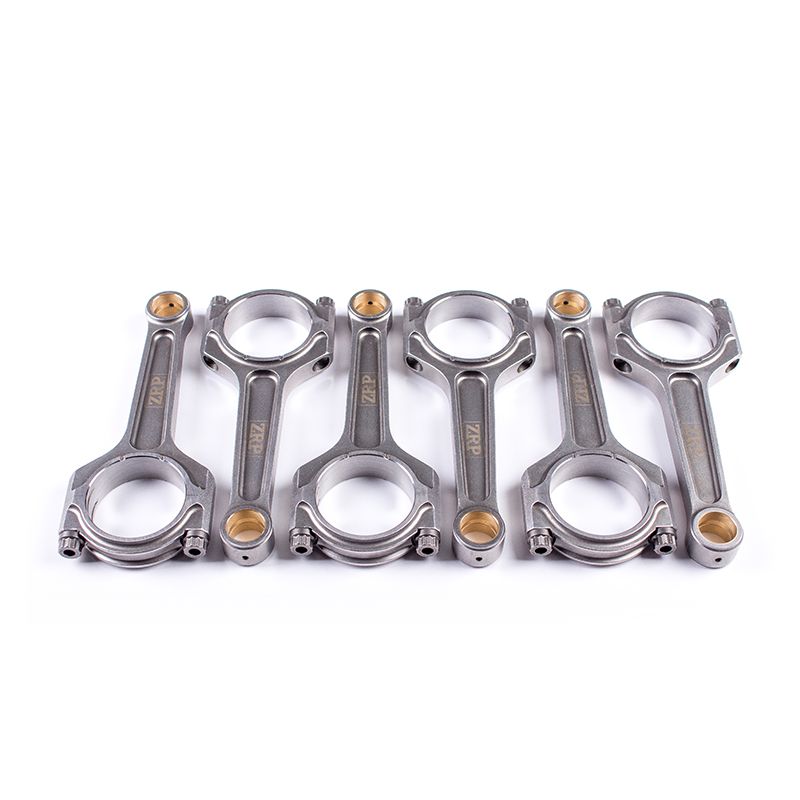

	ZRP is een Grieks merk van gesmede hoogwaardige drijfstangen, geproduceerd door Drakos Engineering in Athene. Smeden uit 4340-staal, nauwkeurige bewerking en uitbalanceren op ±1 g zorgen voor onberispelijk gedrag bij hoog toerental. Verkrijgbaar in I-Beam- of H-Beam-profiel en met ARP 2000-, ARP L19- of ARP CA625+-bouten, racen ze in rally, op circuit en in drift.

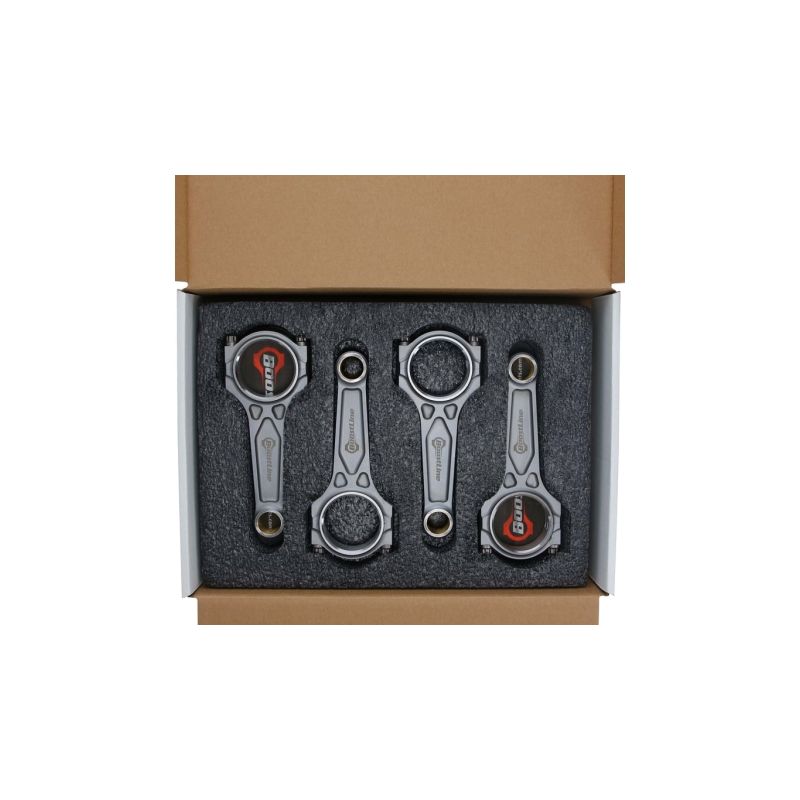

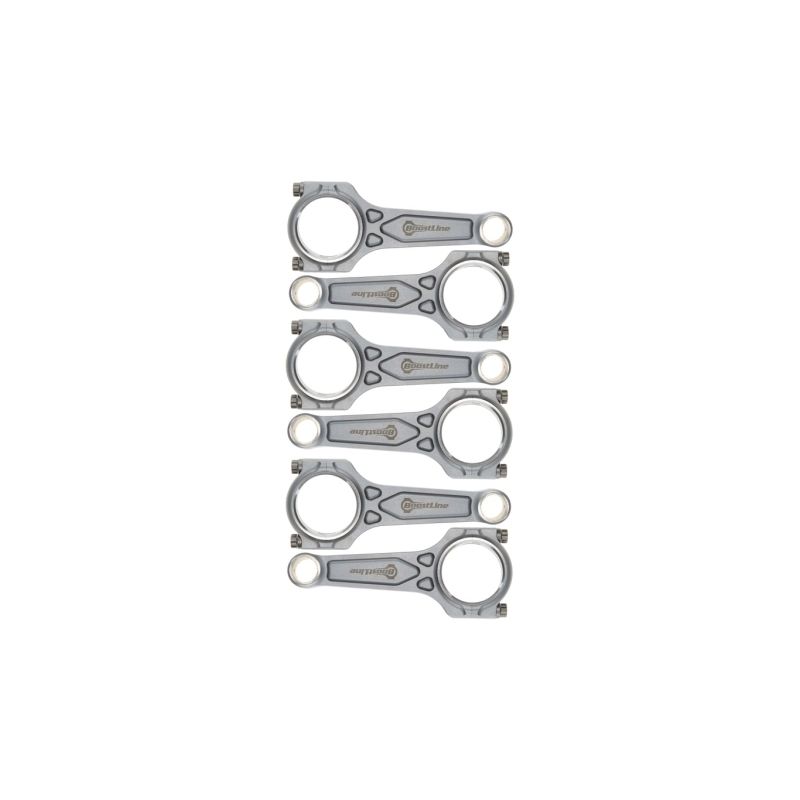

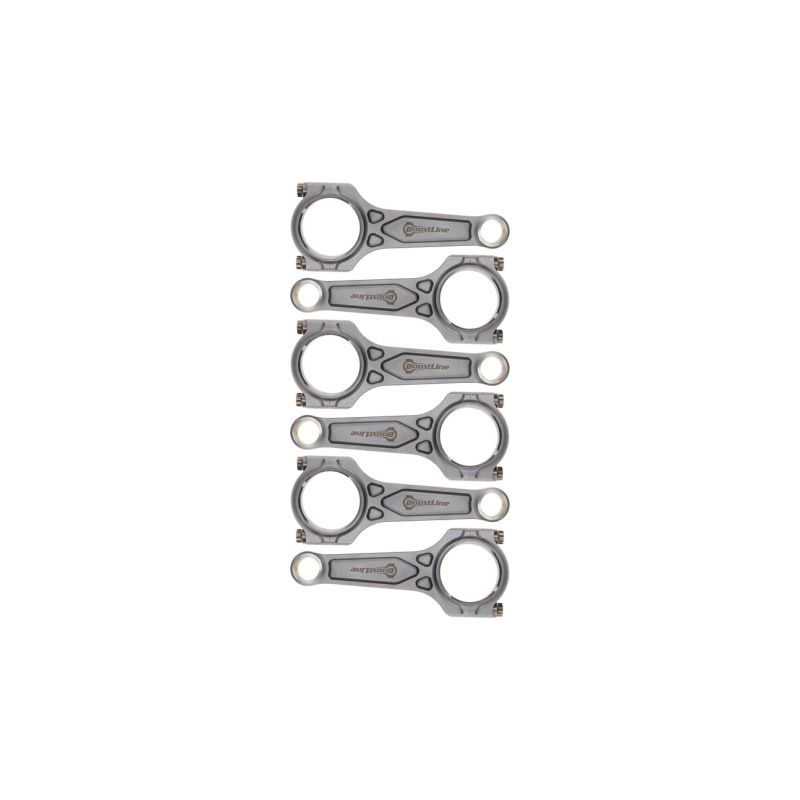

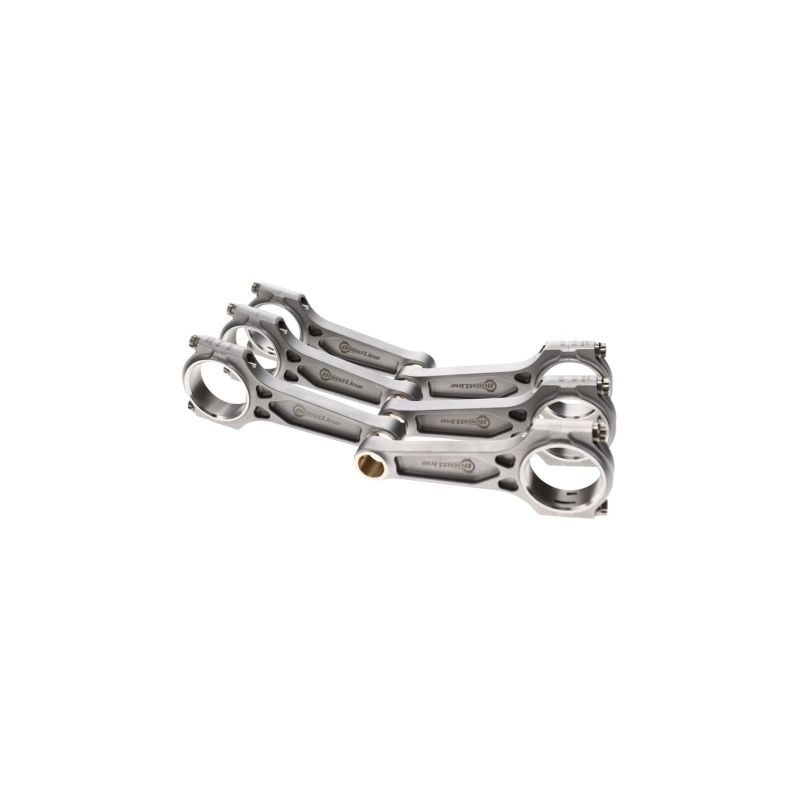

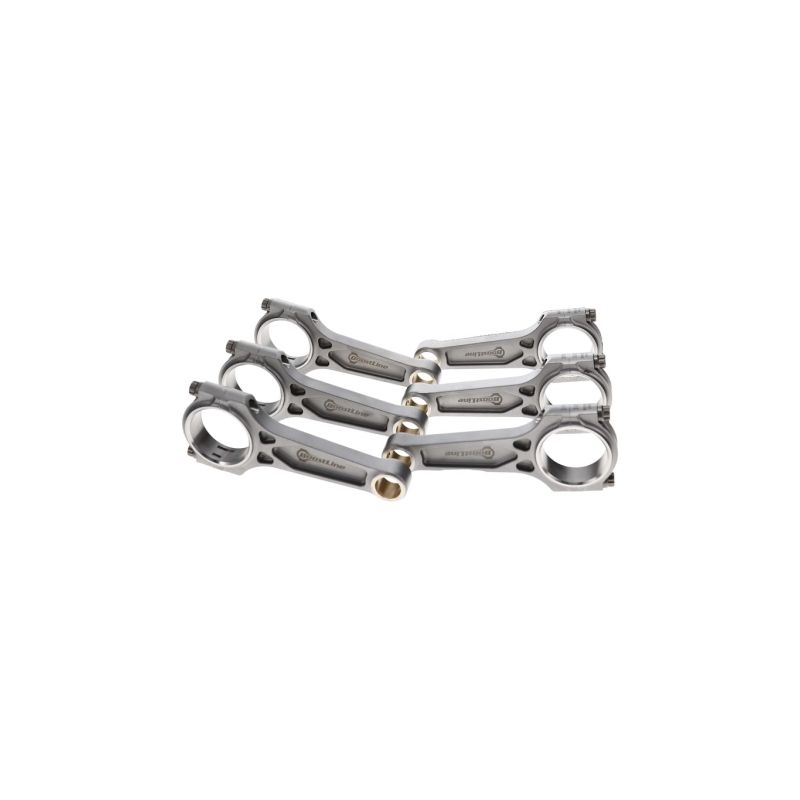

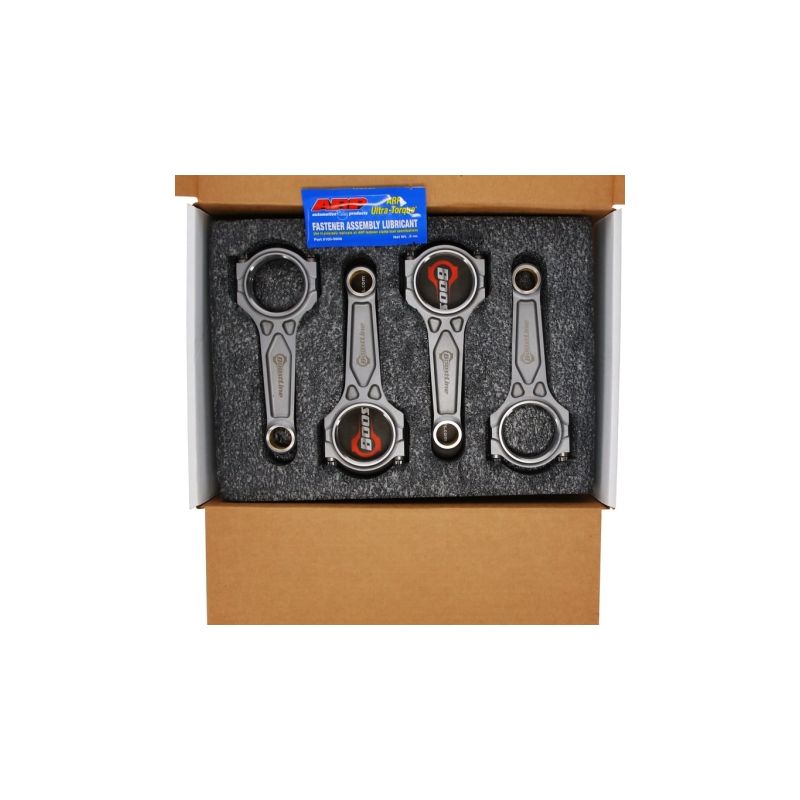

	BOOSTLINE (Wiseco-groep) is de gesmede drijfstanglijn van de Amerikaanse Wiseco, referentie sinds 1941. Het gepatenteerde 3-kamerprofiel verenigt de massa van een H-Beam-drijfstang met de stijfheid van een I-Beam. Gesmeed uit 4340 en bewerkt in de Verenigde Staten, geleverd met ARP 2000 (ARP CA625+ optioneel), mikken ze op drukgevulde motoren.

Woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit: motor BMW B58 3.0

Deze gesmede drijfstangen delen dezelfde geometrie over de hele B58 3.0 benzinefamilie. OEM-referentie: 11 24 8 623 419.

Waarom is dit de voordeligste oplossing?

Wanneer een standaard onderblok het begeeft (gebroken, verbogen of bekraste drijfstang), vereist de terugkeer naar de fabrieksconfiguratie de vervanging van drijfstangen en zuigers, vaak samen beschadigd: een stevige rekening voor een eenvoudige terugkeer naar fabrieksstaat.

Voor een vergelijkbaar, soms lager budget bieden gesmede 4340-drijfstangen samen met gesmede zuigers een veel hogere betrouwbaarheid en veiligheidsmarge, met echte ruimte voor vermogen. Het is al meer dan vijftien jaar de keuze van Europese tuners.

Bij gelijk budget: meer betrouwbaarheid, meer marge, meer levensduur.
