Versterkte inlaatkleppen SUBARU EJ20 EJ205 EJ207 EJ255 EJ257

Betreffende SUBARU motoren

De EJ is de viercilinder boxermotor van Subaru, met 16 kleppen en twee nokkenassen per cilinderkop. Deze pagina behandelt de turboversies: 2,0 liter (EJ20G, EJ20U, EJ20-GN, EJ205, EJ207, EJ20X, EJ20Y) van 170 tot 320 pk en 2,5 liter (EJ255, EJ257, EJ25DET) van 211 tot 400 pk. Sinds 1992 drijven ze de Impreza WRX en WRX STi aan, de WRX, de Forester en Legacy turbo, de Outback en de Baja.

De motor heeft 8 inlaatkleppen: Subaru gebruikt de nummers 13201AA390, 13201AA391 en daarna 13201AA371 op de EJ205, 13201AA510, 13201AA400 en daarna 13201AA371 op de EJ207, 13201AA400 en daarna 13201AA371 op de EJ255. De klepsteel meet 5,955 tot 5,970 mm bij een lengte van 104,4 mm. Meer turbodruk, scherpere nokkenassen of een hoger toerental belasten ze ver boven het normale gebruik.

Versterkte inlaatkleppen SUPERTECH en FERREA

Bij elke cyclus opent de inlaatklep om de door de turbo samengeperste lucht door te laten, valt terug op haar zitting en glijdt in haar geleider, tientallen keren per seconde bij hoog toerental. Ze werkt tussen 400 en 550 °C, en het chroom-siliciumstaal van een originele klep zakt van 500 MPa sterkte bij 500 °C naar 250 MPa bij 600 °C: het verliest 50 % van zijn sterkte.

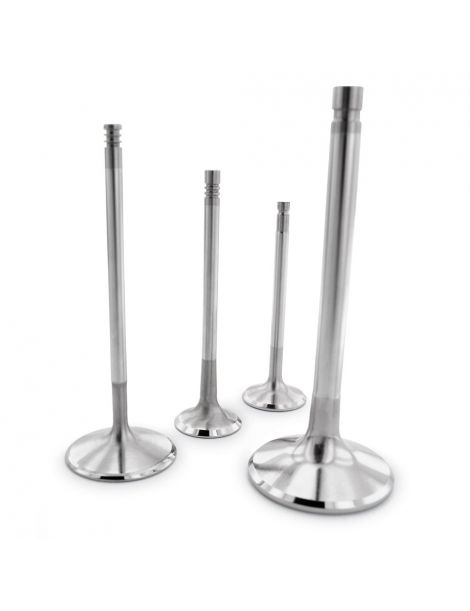

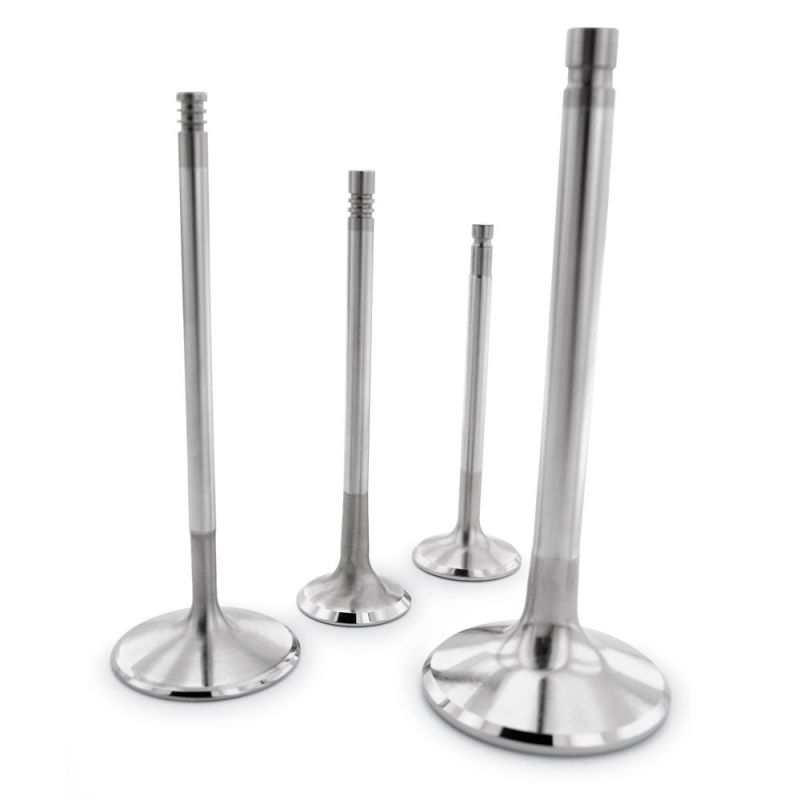

De SUPERTECH-kleppen zijn van zwart genitreerd rvs: het nitreren hardt het oppervlak en beperkt de slijtage van de klepsteel in de geleider, en een back cut onder de kop maakt de luchtstroom vrij. De FERREA Competition Plus, van rvs met verchroomde klepsteel, winnen 20 % aan hittebestendigheid en vermoeiingssterkte en laten de zitting 25 % langer meegaan. De FERREA-kleppen uit de 6000-serie zijn van rvs EV8: 650 MPa bij 500 °C en 550 MPa bij 600 °C, dus 30 % en daarna 120 % beter dan het originele staal.

Elk merk biedt de standaard maat (kop van 36 mm) en de maat +1 mm (37 mm); SUPERTECH voegt een maat +0,5 mm toe (36,5 mm). Een bredere kop opent een grotere doorlaat bij de zitting: de cilinder vult zich beter en de motor wint vermogen, op voorwaarde dat de 8 inlaatzittingen op de nieuwe diameter worden gefreesd.

Technische gegevens van de inlaatkleppen

SIVN-1012-2-8: lengte en groef 0,5 mm lager dan origineel; SIVN-1014-2-8: 0,5 mm korter dan origineel.

SIVN-1014-8: uiteinde van de klepsteel 4,3 mm, zoals origineel. FERREA-kleppen: uiteinde van de klepsteel 3,5 mm.

F1520P*8 en F1524P*8: Impreza WRX STi 2004 tot 2008; F1524P*8 wordt gemonteerd met FERREA-klepspieën K10074.

F1967P*8 en F1965P*8: Impreza WRX EJ20 2001 tot 2008, Super Flo-profiel van 19°; F1965P*8 wordt gemonteerd met FERREA-klepspieën K10061.

F6077*8 en F6078*8: Impreza WRX EJ20 2001 tot 2008 en WRX STi 2004 tot 2008; F6078*8 wordt gemonteerd met FERREA-klepspieën K10061.

Montage van de kleppen

De maten +0,5 mm en +1 mm vragen inlaatzittingen die op 36,5 mm of 37 mm zijn gefreesd; bij de standaard maat behouden de zittingen hun diameter.

De SUPERTECH-kleppen worden gemonteerd met klepspieën van 6 mm, 6° en 1 groef, twee per klep.

Controleer na het vervangen van de kleppen de inlaatklepspeling, 0,18 tot 0,22 mm koud, en stel die zo nodig bij.

Technische gids

Onze merken

	SUPERTECH Performance maakt al meer dan dertig jaar in San Jose, Californië, kleppen, veren en klepschotels voor de autosport. Elke serie wordt met ultrageluid, röntgen en laser gecontroleerd, en de referenties worden kop per kop met bouwers van wedstrijdmotoren ontwikkeld.
	FERREA Racing Components werd in 1978 opgericht in Fort Lauderdale, Florida, door twee motorbouwers uit Argentinië. De kleppen worden uit één stuk staaf gesmeed en daarna volledig op CNC-machines bewerkt; ze rijden zowel in de NASCAR als in dragraces.

Hoe kiezen

De groef is de inkeping vlak bij het uiteinde van de klepsteel, waarin de klepspieën de klepschotel vastzetten; hier wordt gekozen op maat en lengte.

Wanneer versterkte kleppen nodig worden

• Turbo opgevoerd boven de originele druk
• Nokkenassen met meer lift of stijvere veren
• Toerenbegrenzer verhoogd
• Cilinderkop opgebouwd voor rally, circuit of drift
• Versleten originele kleppen of al nageslepen zittingen

Compatibiliteit

OEM-referentie (inlaatklep): 13201AA390 / 13201AA391 / 13201AA371 / 13201AA400 / 13201AA510
