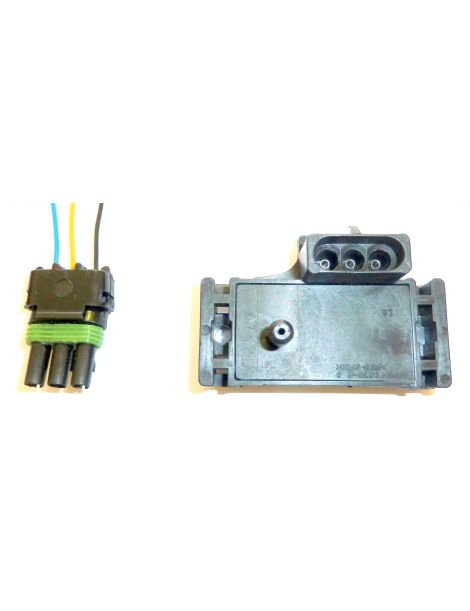

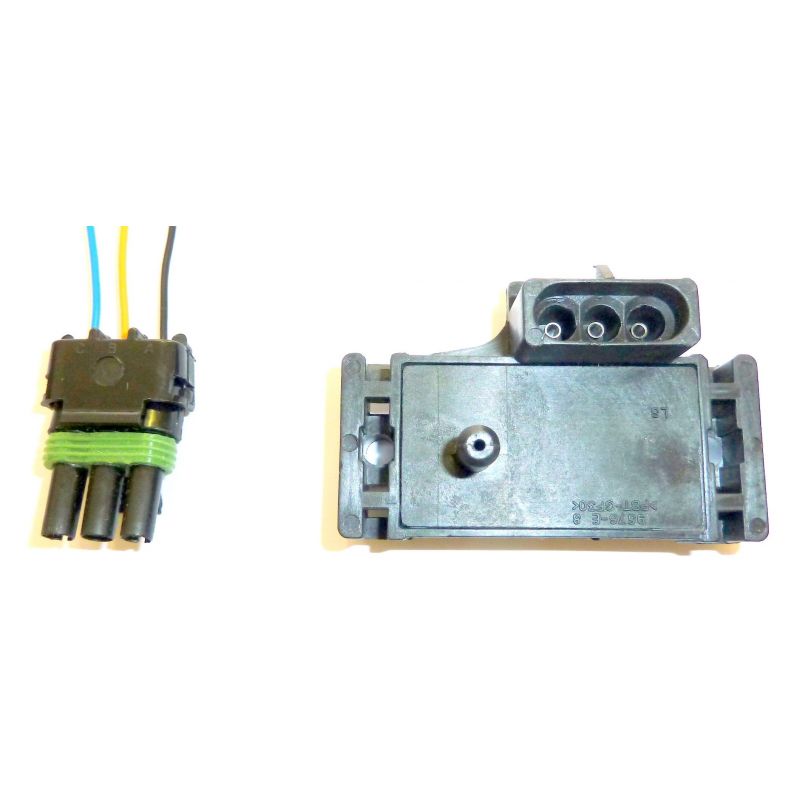

MAP-sensor GM 0-4 bar + metnector

Inlaatdruksensor / MAP-sensor GM 0-4 bar

Deze inlaatdruksensor is een magnetoresistieve sensor: hij bestaat uit een keramisch element met meetweerstanden die gevoelig zijn voor zowel positieve als negatieve druk. Dit onderdeel zet de druk-/vacuüminformatie proportioneel om in een elektrisch signaal tussen 0 en 5 volt (zie onderstaande metversietabel).

Deze MAP (Manifold Absolute Pressure) sensor is compatibel met Sybele programmeerbare regelunits (Challenger 5 en 6).

Hiermee kan de injectietijd worden aangepast en de ontstekingstiming worden gevarieerd.

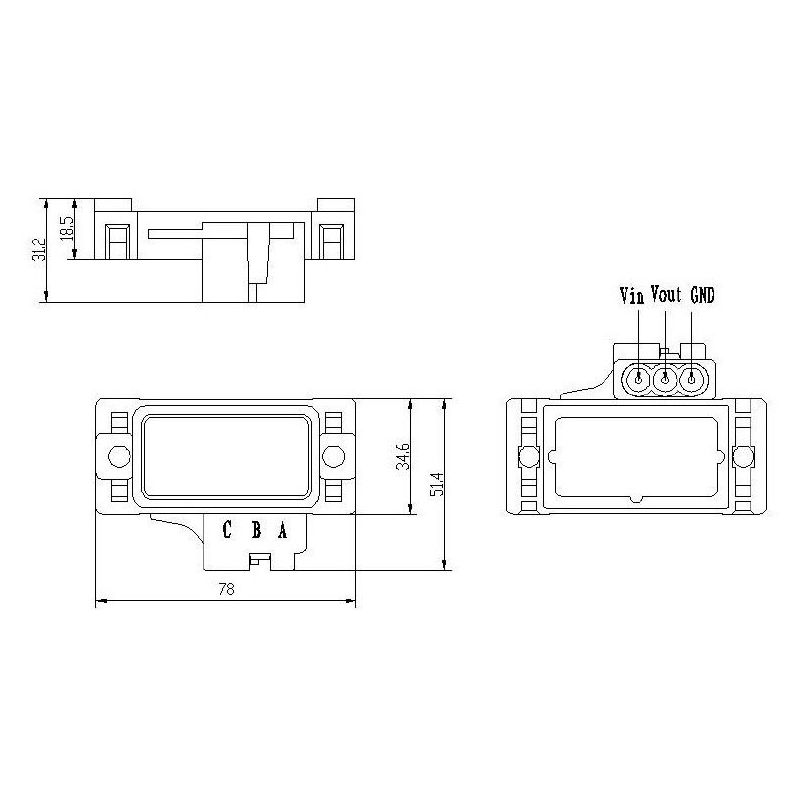

Let op: dit is een absolute druksensor, wat betekent dat hij de druk meet bij een perfect vacuüm (0 bar) en niet bij atmosferische druk (1 bar). Deze turbodruksensor meet tot 3 bar. Voor een meting tot 2 bar heeft u het volgende nodig: MAP-sensor 0-3 bar. Sensor geleverd met metnector (identiek aan de 0-4 bar sensor). Elektrische aansluitingen: A: massa, B: uitgangsspanning (signaal), C: ingangsspanning. (voeding)

Conversietabel:

Druk (kPa)	0	50	100	150	200	250	300	350	400
Druk (Bar)	0	0.5	1	1.5	2	2.5	3	3.5	4
Uitgang (Volt)	0.25	0.825	1.4	1.975	2.55	3.125	3.7	4.275	4.85
