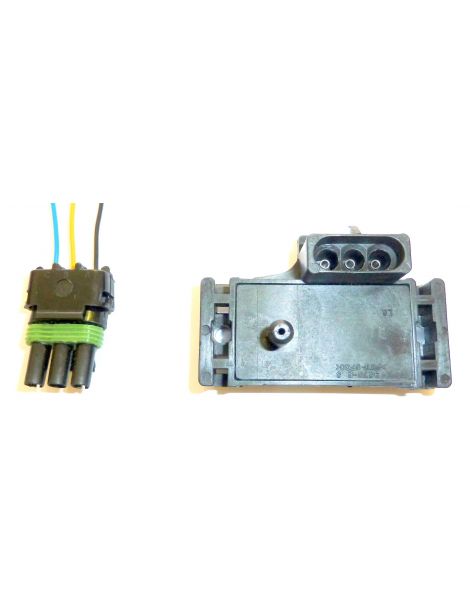

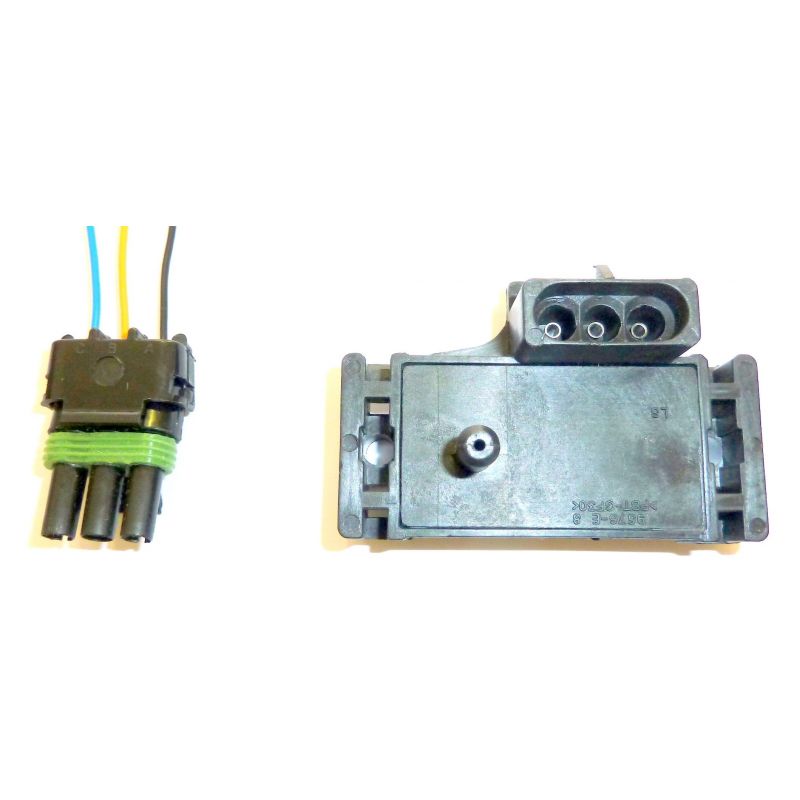

Sensore MAP GM 0-4 bar + connettore

Sensore di pressione dell'aria di aspirazione / Sensore MAP GM 0-4 bar

Questo sensore di pressione dell'aria di aspirazione del motore è di tipo magnetoresistivo: è costituito da un elemento ceramico con resistenze di misura sensibili sia alla pressione positiva che a quella negativa. Questo componente converte proporzionalmente le informazioni di pressione/depressionee in un segnale elettrico compreso tra 0 e 5 volt (vedere la tabella di conversione di seguito).

Questo sensore di pressione assoluta del collettore (MAP) è compatibile con le centraline programmabili Sybele (Challenger 5 e 6).

Permette di regolare il tempo di iniezione di variare la fasatura dell'accensione.

Si noti che questo è un sensore di pressione assoluta, il che significa che legge la pressione da un vuoto perfetto (0 bar) e non dalla pressione atmosferica (1 bar). Questo sensore di pressione di sovralimentazione misura fino a 3 bar.

Per una misurazione fino a 2 bar, è necessario: Sensore MAP 0-3 bar

Sensore fornito con il suo connettore (identico al sensore 0-4 bar).

Collegamenti elettrici:

• A: massa
• B: tensione di uscita (segnale)
• C: tensione di ingresso (alimentazione)

Tabella di conversione:

pressione (KPa)	0	50	100	150	200	250	300	350	400
pressione (Bar)	0	0,5	1	1,5	2	2,5	3	3,5	4
Uscita (Volt)	0,25	0,825	1,4	1,975	2,55	3,125	3,7	4,275	4,85
