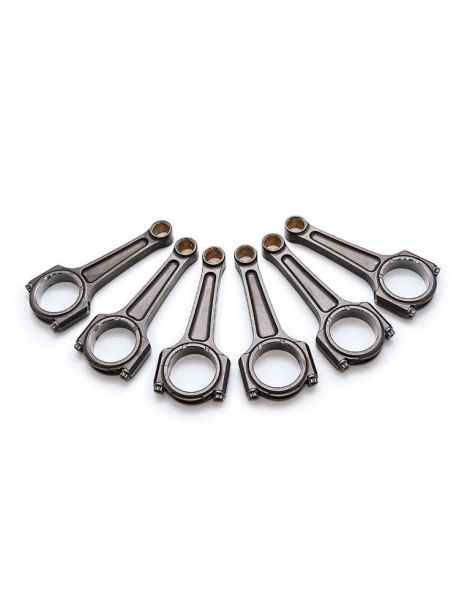

Bielle forgiate Nissan - 3.0L 24V Biturbo - VR30DDTT per pistoni forgiati

Il motore Nissan VR30DDTT

Il VR30DDTT è un V6 3.0 litri (2.997 cm³) a doppio turbocompressore sviluppato da Nissan nella famiglia VR, con alesaggio e corsa di circa 86 mm ciascuno. Introdotto nel 2015, equipaggia l'Infiniti Q50 e la Q60 (berlina e coupé, piattaforma V37) nelle versioni 3.0t (305 CV / 224 kW) e Red Sport 400 (405 CV / 298 kW), oltre alla Nissan Skyline (V37) venduta in Giappone fino al 2023. Dal 2022 equipaggia anche la Nissan Z (RZ34) con 405 CV, fino a 420 CV (309 kW) nella versione NISMO. Questo motore compatto a basamento in alluminio e iniezione diretta abbina un'elevata pressione di sovralimentazione a un regime di rotazione molto vivace, il che sottopone la biella di serie a forte stress non appena la preparazione supera i limiti di fabbrica.

Sulla carta l’elettronica del VR30DDTT accetta senza problemi le prime rimappature, ed è proprio questo a rendere centrale la questione delle bielle. Il pezzo di serie, in acciaio sinterizzato, è stato calcolato per la fascia da 305 a 420 CV: oltre, la pressione in camera e lo sforzo di trazione a fine espansione crescono più rapidamente del margine disponibile, e la biella diventa il componente che stabilisce la durata del motore. Su un V6 biturbo la sua rottura porta con sé albero motore, cilindro interessato e spesso l’intero monoblocco.

Le bielle forgiate

Le bielle forgiate NSB Concept sostituiscono la biella di origine del VR30DDTT per sopportare le sollecitazioni di un motore biturbo spinto oltre la mappatura di fabbrica. Forgiate di pezzo e poi lavorate, offrono una resistenza a fatica e a flessione molto superiore a quella di serie, indispensabile non appena aumentano la pressione di sovralimentazione, il regime o la potenza. Coprono tutti gli usi sportivi: rally, drift, drag, circuito, salita e time attack, così come le preparazioni Stage 2, Stage 3 e Stage 4 e oltre. Associate a pistoni forgiati, proteggono gli allestimenti dove la coppia istantanea dei due turbo e gli alti regimi mettono a dura prova il manovellismo. Il profilo utilizzato qui è l'I-HD (Pro Series I-Beam Turbo Tuff) di Manley, che unisce leggerezza e tenuta agli alti regimi.

Caratteristiche tecniche

Coppia di serraggio e allungamento

Valori indicativi, viti lubrificate con olio di montaggio ARP. Il controllo dell'allungamento con un comparatore resta il metodo più affidabile per garantire un precarico omogeneo.

Guida tecnica

L'acciaio forgiato 4340

Il 4340 appartiene alla famiglia degli acciai debolmente legati al nichel-cromo-molibdeno, la stessa che si ritrova nei carrelli d’atterraggio come nei manovellismi da competizione. La lavorazione conta quanto la composizione: la biella è stampata a caldo, il che orienta le fibre del metallo lungo il pezzo, poi trattata con tempra e rinvenimento per ottenere una durezza elevata senza perdere la capacità di assorbire un urto. Una biella di serie in metallo sinterizzato, ottenuta comprimendo e sinterizzando polveri, non può offrire questa continuità di materia: il 4340 forgiato le guadagna circa il 19 % di carico di snervamento, l’8 % di resistenza a trazione e dal 19 al 37 % di resistenza a fatica, quindi una vita utile sotto carico alternato molte volte superiore. Su un V6 biturbo la cui pressione in camera sale già alla prima rimappatura, è questa riserva che conta.

Il profilo I-HD

L'I-HD (Pro Series I-Beam Turbo Tuff) è la versione rinforzata dell'I-Beam firmata Manley: una sezione a I ottimizzata, più leggera di una sezione a H ma con un'elevata tenuta sotto forte pressione di sovralimentazione. Questo compromesso limita l'inerzia del manovellismo e favorisce la salita di giri, un punto chiave su un V6 biturbo pronto come il VR30DDTT. + Sezione a I ottimizzata (Pro Series I-Beam Turbo Tuff) + Massa controllata per limitare l'inerzia del manovellismo + Resistenza a fatica adeguata alla pressione dei due turbocompressori + Bielle lavorate, controllate e abbinate per peso da Manley

Come scegliere la viteria della biella?

Questa biella viene fornita con viteria ARP 2000, prodotta negli Stati Uniti. Questa lega offre una resistenza a trazione di circa 220.000 psi (~1.517 MPa), ben superiore alla viteria di origine. Nel diametro 3/8", quello utilizzato qui, l'ARP 2000 supporta fino a circa 200 CV per cilindro, ben oltre i livelli di potenza previsti su un VR30DDTT preparato. Robusta, affidabile e versatile, può essere riutilizzata rispettando la procedura di allungamento e non richiede particolari condizioni di stoccaggio, il che la rende uno standard per rally, circuito, drift, drag e salita.

ARP 2000: questo acciaio 8740 modificato, con resistenza a trazione di circa 220.000 psi (quasi 1.517 MPa), è lo standard della preparazione motoristica. In 3/8" copre potenze fino a circa 200 CV per cilindro e regimi fino a 8.500 giri/min, cioè la quasi totalità dei VR30DDTT preparati, dal track day alla gara di accelerazione. A differenza dei gradi più estremi non richiede precauzioni di stoccaggio particolari e qui va serrato a 81,3 N·m, con un allungamento da 0,147 a 0,157 mm.

Misurazione dell'allungamento

Il precarico di una vite di biella si controlla tramite la sua lunghezza, non solo tramite la coppia. Con un comparatore di allungamento si misura la vite a riposo e poi serrata: la differenza deve corrispondere all'allungamento consigliato (qui 0,147 a 0,157 mm). Questo metodo garantisce un precarico omogeneo su tutte le bielle, elimina l'incertezza legata all'attrito della filettatura e resta il riferimento per un montaggio affidabile ad alte prestazioni.

La marca proposta

Manley Performance è un produttore americano di componenti motore da competizione, parte del gruppo Wiseco. Le sue bielle sono forgiate, lavorate, poi controllate e abbinate per peso, con una differenza di peso molto controllata da biella a biella. Riconosciute per costanza e durata, le bielle Manley equipaggiano sia motori da rally e circuito sia le preparazioni drag e drift più impegnative.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità

Riferimento OEM: non venduta separatamente dal costruttore (set di 6 bielle).

Un investimento duraturo

Investire in bielle forgiate significa proteggere l'intero motore. Il prezzo di un set di bielle non è paragonabile a quello di un cedimento motore, che spesso coinvolge pistone, albero motore e basamento. Su un VR30DDTT preparato, il manovellismo di origine diventa l'anello debole: rinforzarlo con una biella forgiata 4340 e viteria ARP 2000 prolunga la vita del motore e permette di affrontare con serenità la ricerca di potenza.

Il ragionamento è contabile quanto tecnico: una serie di sei bielle forgiate rappresenta una quota modesta del budget di una preparazione, mentre una ricostruzione dopo una rottura somma albero motore, pistoni, monoblocco e manodopera su un V6 tutt’altro che accessibile. Montare le bielle quando il motore è già aperto elimina questo rischio e libera il potenziale del VR30DDTT invece di limitarlo.
