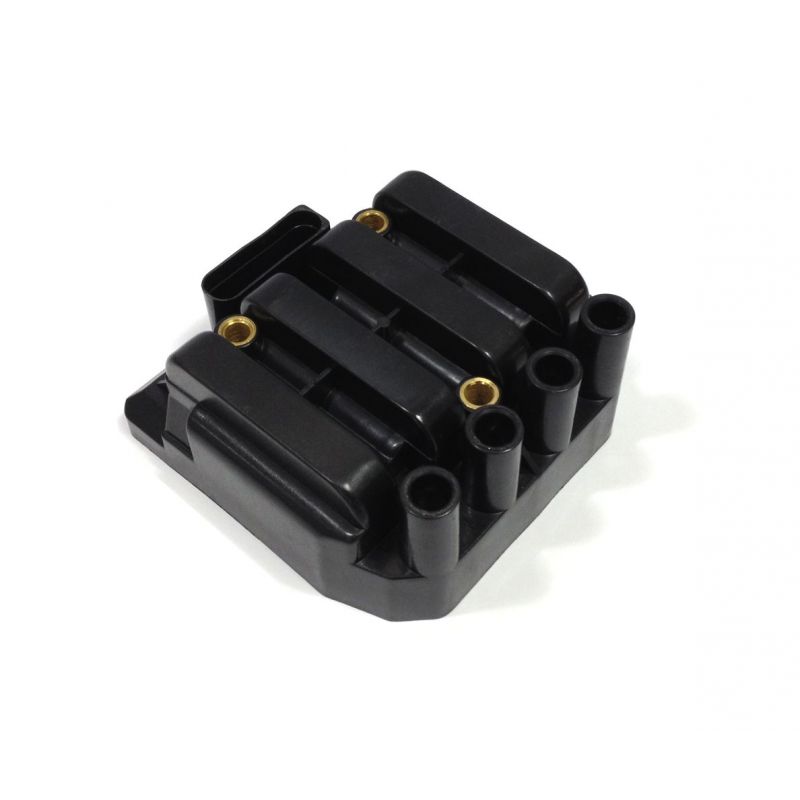

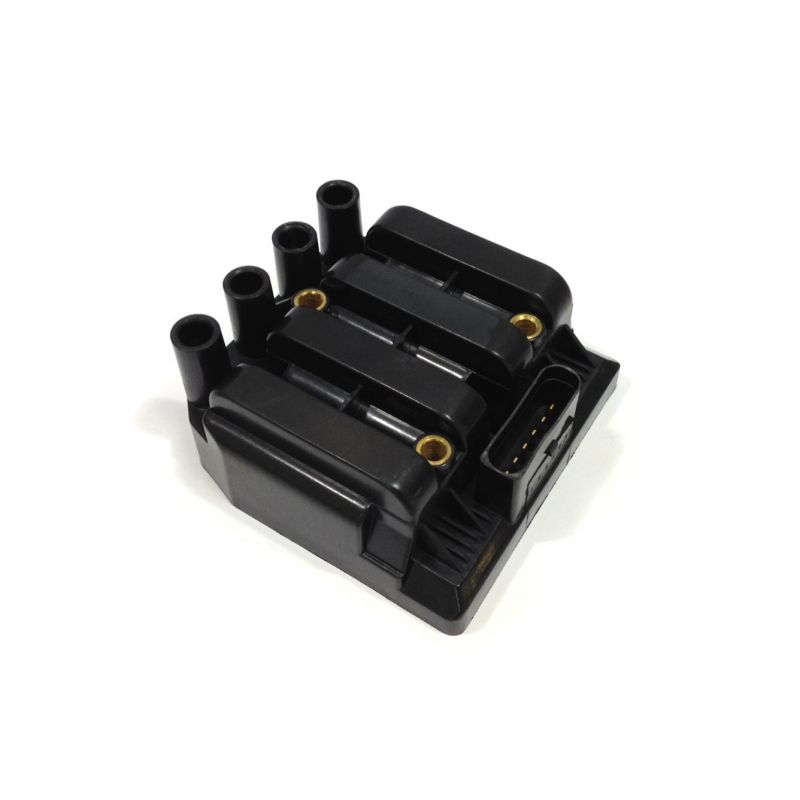

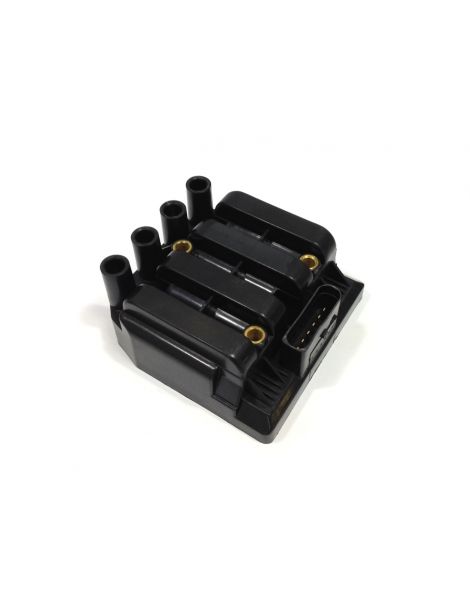

Ontstekingsspoel, geâ?¢ntegreerde module, 4 x 1 uitgang

Ontstekingsspoel, geâ?¢ntegreerde module, 4 x 1 uitgang

Maakt directe verbinding mogelijk van de ECU naar elke ontstekingsdraad voor elk van de 4 cilinders. De ontstekingsmodule is geâ?¢ntegreerd in de Ontstekingsspoel; Je hoeft alleen de bougiekabels rechtstreeks op de Ontstekingsspoel aan te sluiten.

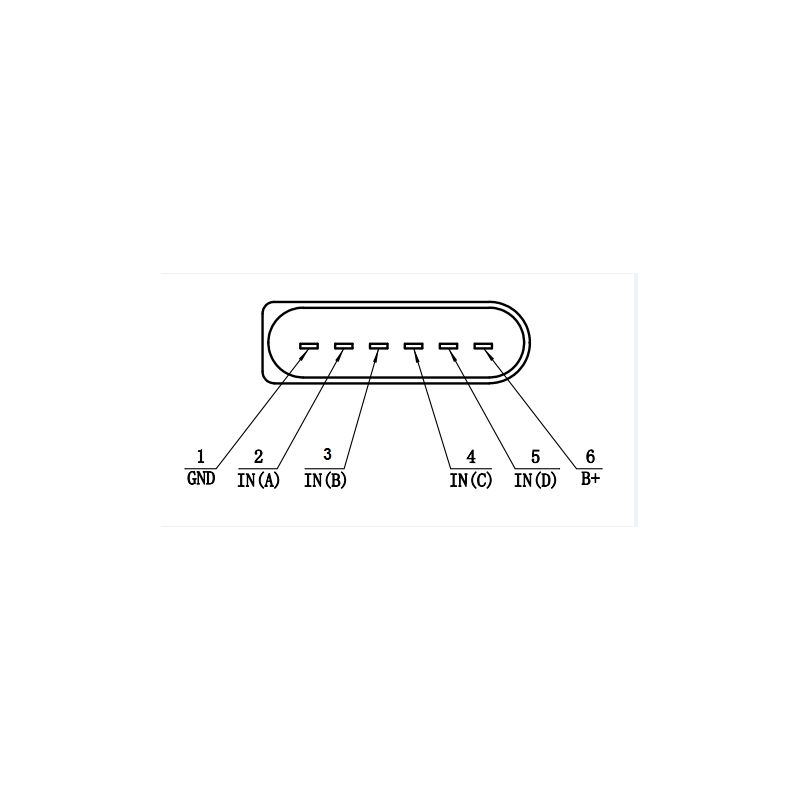

Bedradingsschema:

1) GND: Massa
2) Ontstekingsregelingang A
3) Ontstekingsregelingang B
4) Ontstekingsregelingang C
5) Ontstekingsregelingang D
6) B+: +12V
