Bobine allumage module integre 4x1 sortie DESTOCKAGE: PAS DE RETOUR

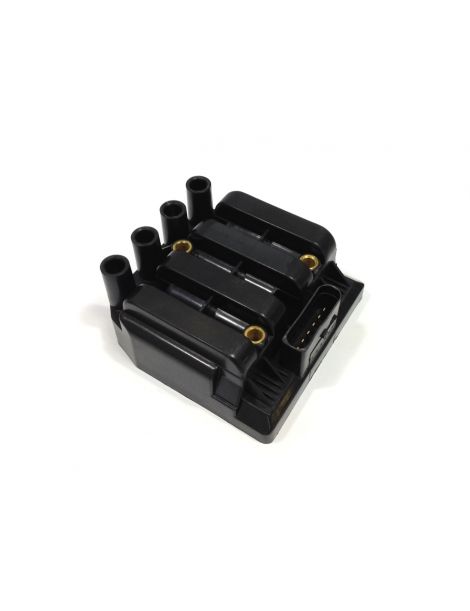

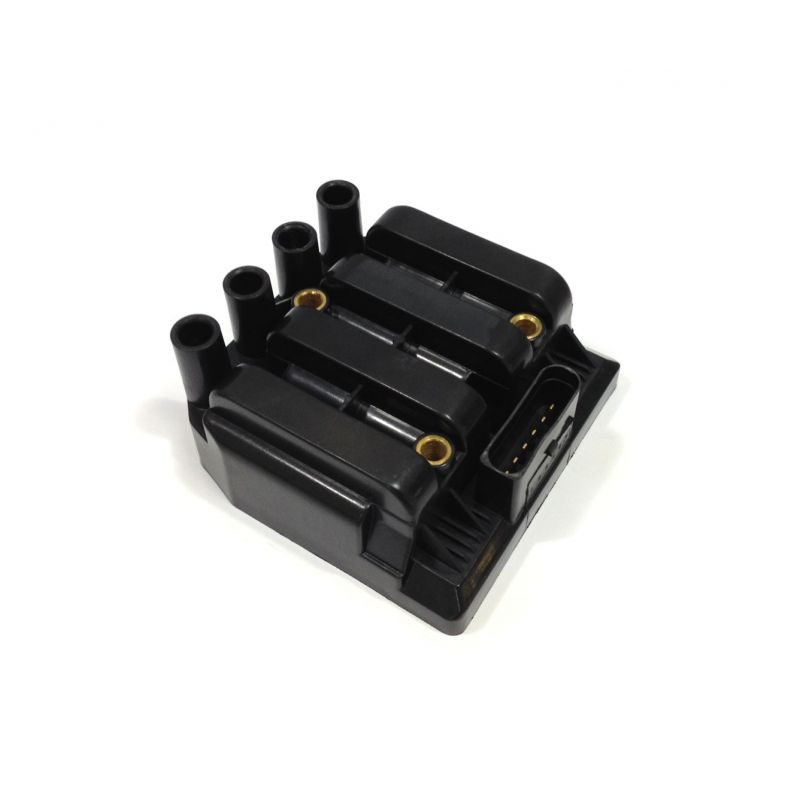

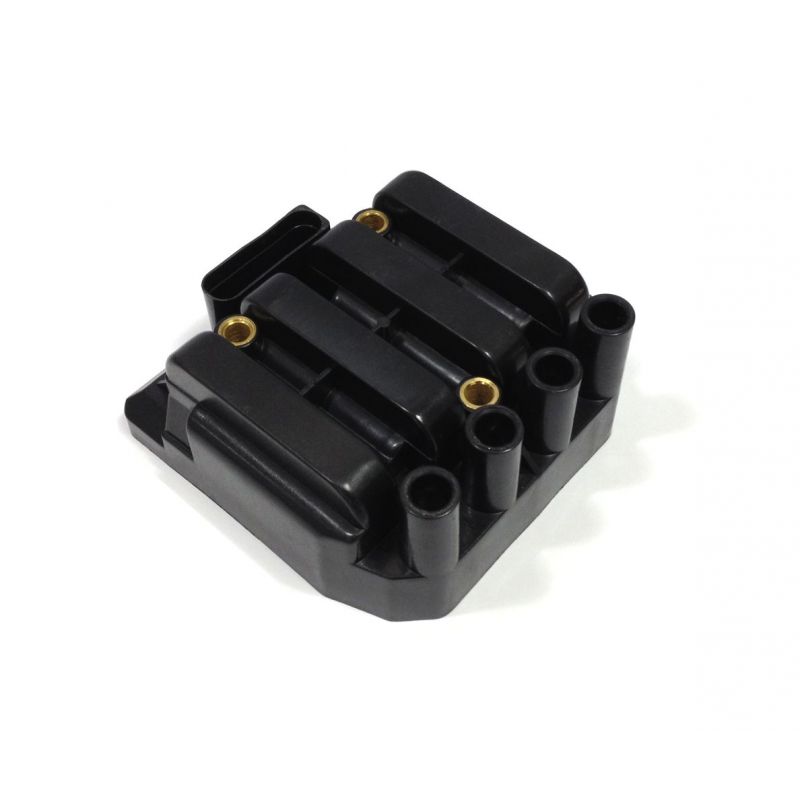

Bobine allumage, module intégré, 4 x 1 sortie

Permet de connecter directement du calculateur chaque fil de commande d'allumage pour chacun des 4 cylindres. Le module d'allumage est integré dans la bobine, il n'y a qu'à raccorder directement les faisceaux de bougies sur la bobine.

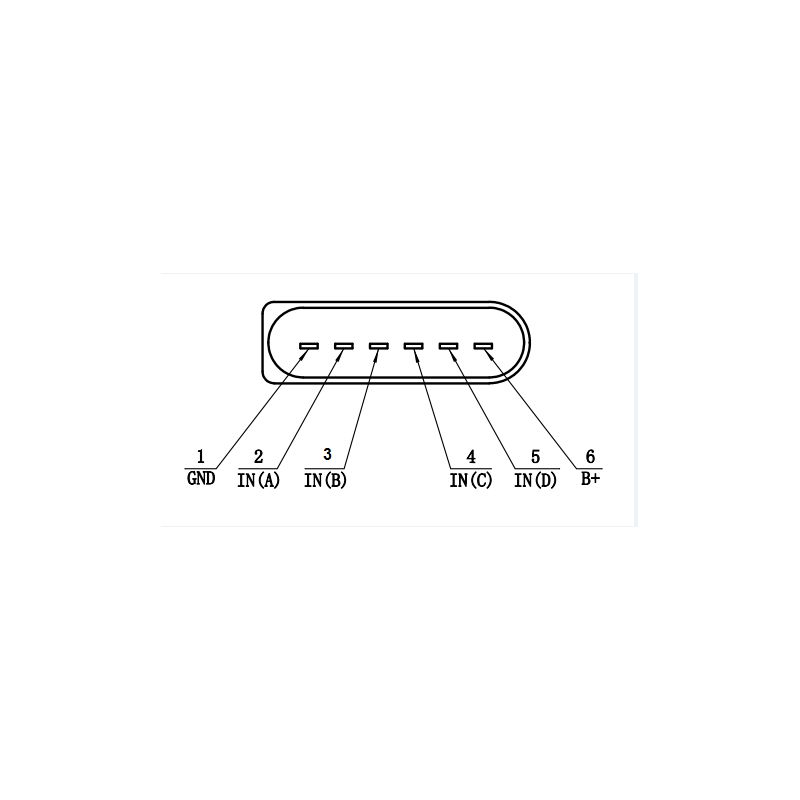

Schéma de branchement:

1) GND : Masse
2) Entrée commande allumage A
3) Entrée commande allumage B
4) Entrée commande allumage C
5) Entrée commande allumage D
6) B+ : +12V
