Gesmede drijfstangen Mitsubishi - 2.0L 16V Turbo - 4G63 7-bolt (hartafstand 150 mm, pen 22 mm) voor gesmede zuigers

De Mitsubishi 4G63 motor (7-bouts blok)

De 4G63 is de turbogevoede 2,0-liter viercilinder van Mitsubishi met dubbele bovenliggende nokkenassen en zestien kleppen. De zogenaamde "7-bouts"-versie (de krukasflens is met zeven bouten bevestigd, tegenover zes op de eerdere blokken) drijft de Lancer Evolution IV tot IX aan, evenals de Eclipse en Talon van de tweede generatie. Gietijzeren blok, aluminium cilinderkop: deze als onverwoestbaar geldende bouwwijze verklaart zijn iconenstatus in de tuningwereld.

In de Lancer Evolution levert de 4G63T turbo af fabriek ongeveer 280 pk, met aanzienlijke ruimte voor vermogenswinst; getunede motoren overschrijden regelmatig 400 tot 600 pk. Deze vermogenstoename belast het krukdrijfwerk ver voorbij wat de standaard drijfstangen aankunnen, waardoor ze uiteindelijk verbuigen of breken. Het monteren van gesmede drijfstangen met een hartafstand van 150 mm is de doorslaggevende stap om het onderblok van een opgevoerde 7-bouts 4G63 betrouwbaar te maken.

De gesmede drijfstangen

Gefreesd uit hoogwaardig gesmeed staal (4340, en tot 300M of 817M40T-staal voor de meest extreme uitvoeringen) bieden deze drijfstangen een vermoeiings- en buigsterkte die ver superieur is aan de originele gesinterde drijfstangen. Het smeden richt de vezelstructuur van het metaal op de optredende krachten, terwijl een gesinterd onderdeel scheuraanzetten vertoont.

Ze bestrijken alle disciplines waarin de 4G63 uitblinkt: rally, drift, drag, circuit, bergrace en time attack. Afhankelijk van het gekozen profiel en de bouten passen ze zowel bij een Stage 2-opbouw als bij een wedstrijdmotor Stage 3, Stage 4 en verder, en overschrijden ze moeiteloos 500 pk. Deze pagina brengt vier merken samen (ZRP, Wössner, Boostline, Manley) en vijf profielen (H, H-HD, I, I-HD, I-3P), met ARP 2000, ARP L19 of ARP CA625+ bouten, alle in diameter 3/8".

Technische specificaties van de gesmede drijfstangen 4G63 7-bouts (pen 22 mm, hartafstand 150 mm)

Aanhaalmoment en rek

De fabrikanten bevelen de rekmethode (rekmeter) als referentie aan: de met de kit meegeleverde handleiding heeft altijd voorrang. De vermelde aanhaalmomenten gelden voor montage met ARP-smeermiddel.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

	I-Beam. Met zijn dunnere centrale doorsnede is de I-Beam-drijfstang lichter: minder traagheid en vrijer optrekken. Voorkeursprofiel op moderne turbomotoren zoals de 4G63. Zijn variant I-HD (Heavy Duty) is een versterkte uitvoering voor hogere belastingen.
	I-3P-profiel (I met 3 holtes, Boostline). Gepatenteerd profiel dat de lichtheid van een I-Beam behoudt en getrianguleerde versterkingen op het grote oog toevoegt: ongeveer 60 % hogere buigsterkte dan een H-Beam. Ideaal op zwaar geblazen motoren.
	H-Beam. „H”-vormige doorsnede met grote stijfheid en uitstekende weerstand tegen buiging en compressie. Iets zwaarder dan een I-Beam-drijfstang, zet het in op stevigheid: de keuze voor koppelsterke motoren, grote cilinderinhouden en drag. Op een op koppel en betrouwbaarheid gerichte 4G63 een veilige keuze.

Hoe kies je je drijfstangbouten?

De drijfstangbout is het zwaarst belaste onderdeel van het samenstel: hij houdt de kap bij elke cyclus vastgeklemd op de krukpen. Op een opgevoerde 4G63 bepaalt de keuze van de bout de bestendigheid bij hoge toerentallen en zware laaddruk. Alle drijfstangen op deze pagina krijgen ARP-bouten met diameter 3/8".

	ARP 2000: treksterkte van ongeveer 220.000 psi (~1.517 MPa). In diameter 3/8" verdraagt hij circa 200 pk per cilinder en dekt de grote meerderheid van de opbouwen, tot toerentallen rond 8.500 t/min. Beste verhouding sterkte/prijs en geen opslagbeperkingen.
	ARP L19: hoogsterke bouten (~260.000 psi). In 3/8" verlegt hij de grens naar ongeveer 250 pk per cilinder en richt zich op hoge vermogens en hoge toerentallen. Gevoelig voor oxidatie: inoliën en droog bewaren.
	ARP CA625+: uiterst hoogwaardig roestvast staal (~260.000 psi) met uitstekende corrosiebestendigheid. Voorbehouden aan extreme opbouwen en endurance, in 3/8".

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

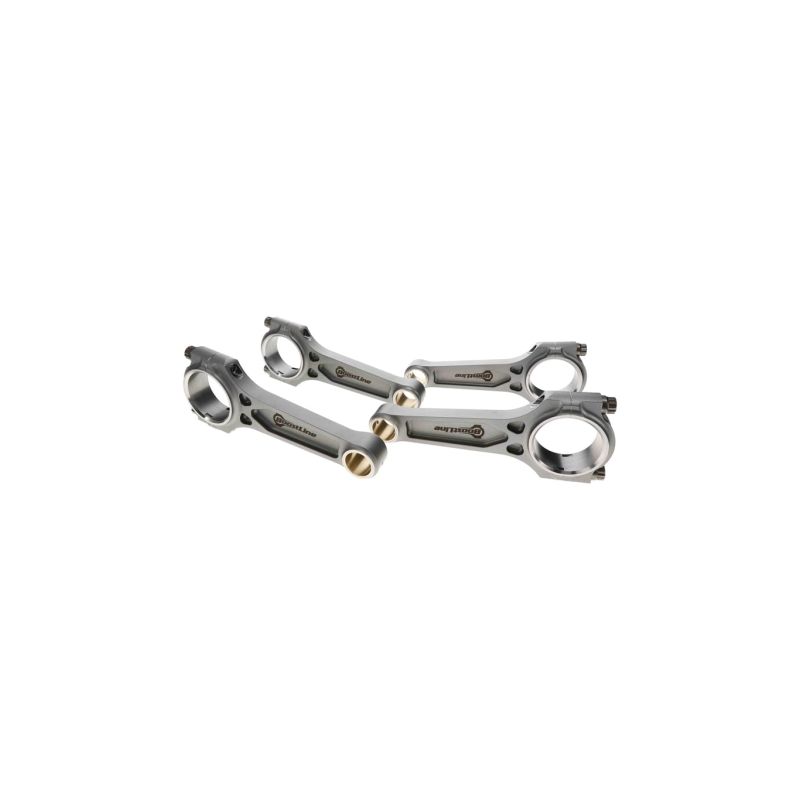

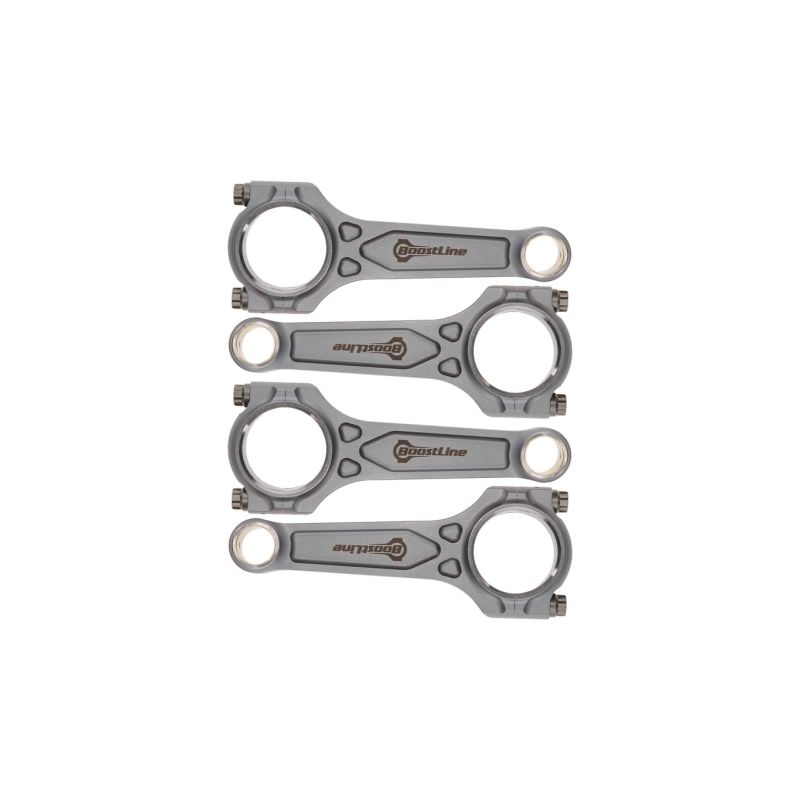

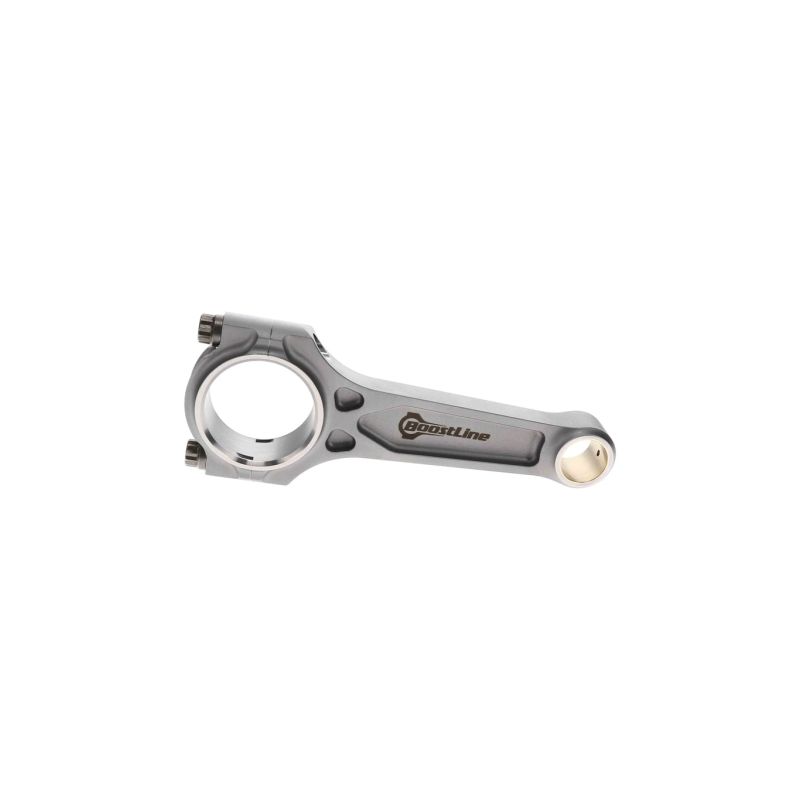

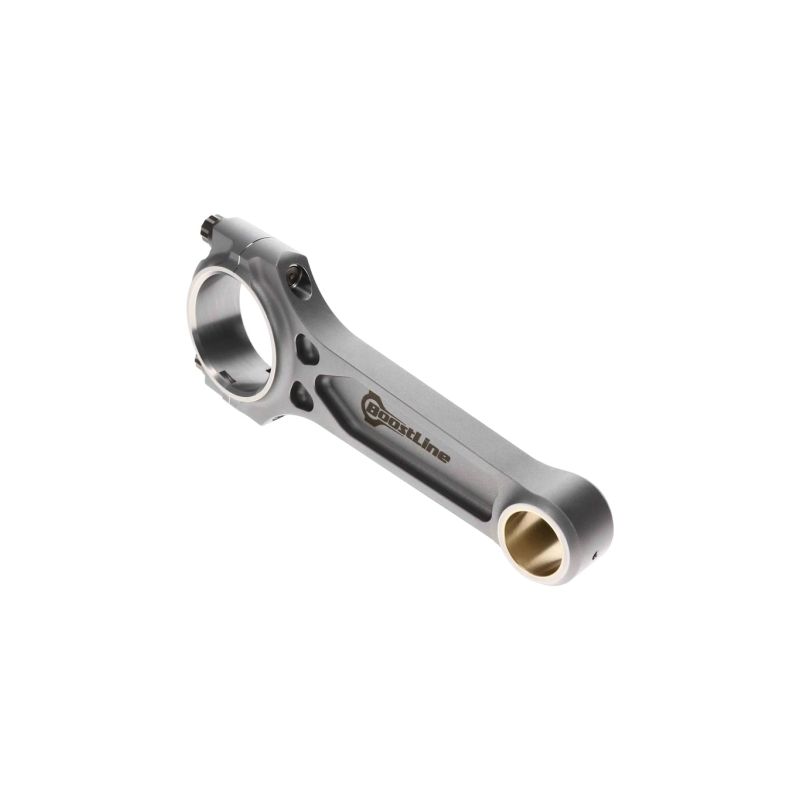

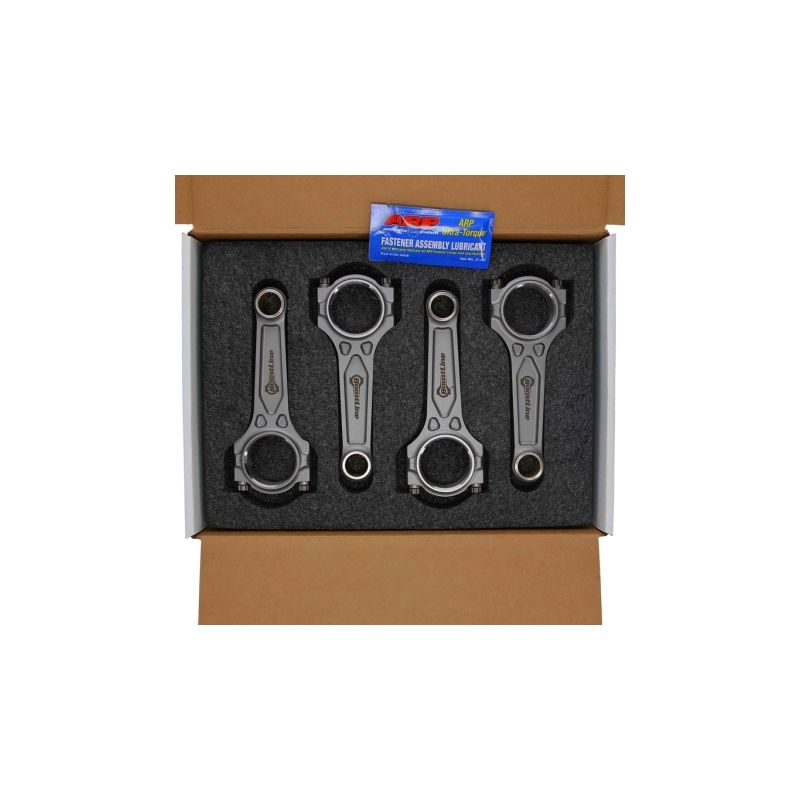

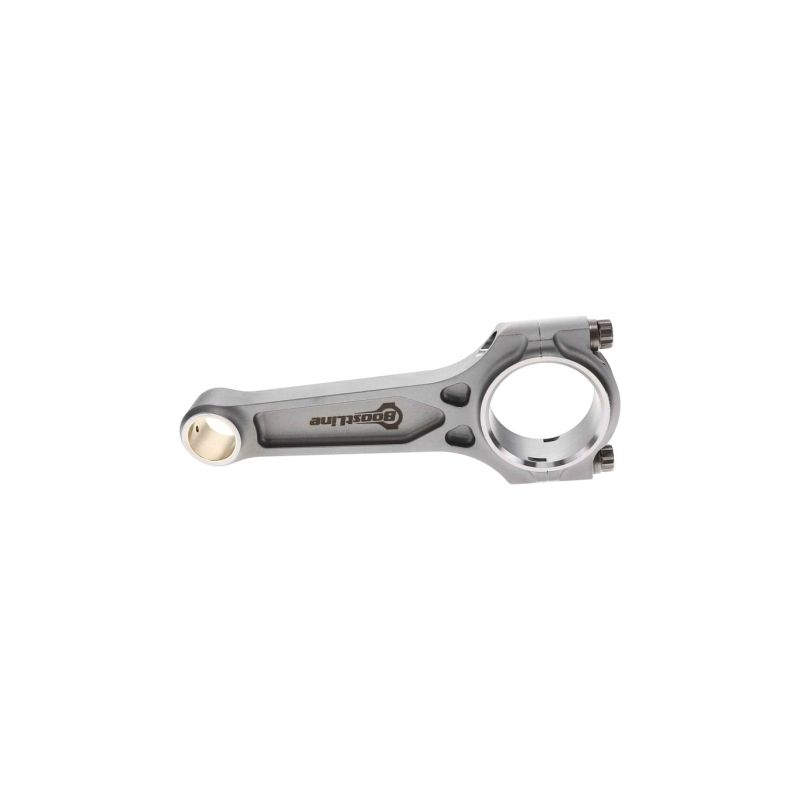

	Boostline, de gesmede drijfstanglijn van de Amerikaanse Wiseco-groep, actief sinds 1941. Het I-3P-profiel berust op een I-Beam-lichaam met drie uitgefreesde holtes, een gepatenteerd ontwerp dat de stijfheid van een I-Beam dichter bij de robuustheid van een H-Beam brengt zonder extra gewicht. Gesmeed in 4340-staal en verspaand in de Verenigde Staten, hier met ARP 2000- of ARP Custom Age 625+-bouten voor de zwaarst belaste 4G63-blokken.
	Manley, Amerikaans fabrikant van wedstrijddrijfstangen sinds 1966, en het breedste gamma op deze pagina. Het lichaam wordt gesmeed uit vacuümontgast 4340-staal van luchtvaartkwaliteit, gestraald en daarna afzonderlijk gecontroleerd; een I-HD-variant is er in 300M-staal, dat nog taaier is. De 4G63 krijgt zo de profielen H, H-HD en I-HD, met ARP 2000- of ARP Custom Age 625+-bouten afhankelijk van het artikelnummer.
	Wössner, Duitse fabrikant van hoogwaardige zuigers en gesmede drijfstangen, bekend om de precisie van zijn verspaning. Voor de 4G63 is er één artikelnummer, een I-profiel in 4340-staal met ARP 2000-bouten, maar per set gewogen en gepaard. Het is de Europese instap van deze selectie, passend bij een zorgvuldige opbouw die op regelmaat mikt in plaats van op maximaal vermogen.

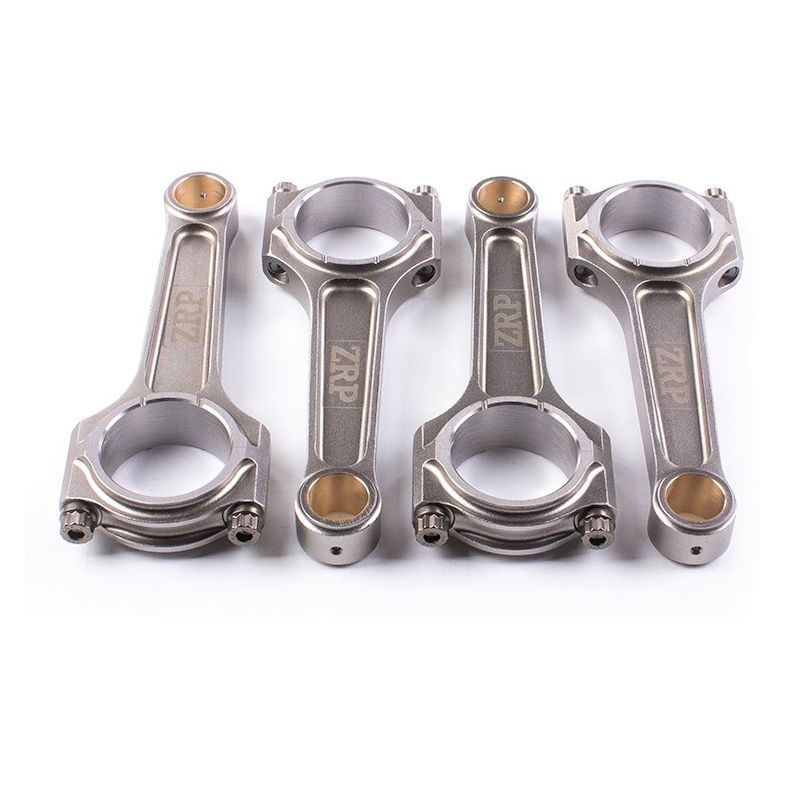

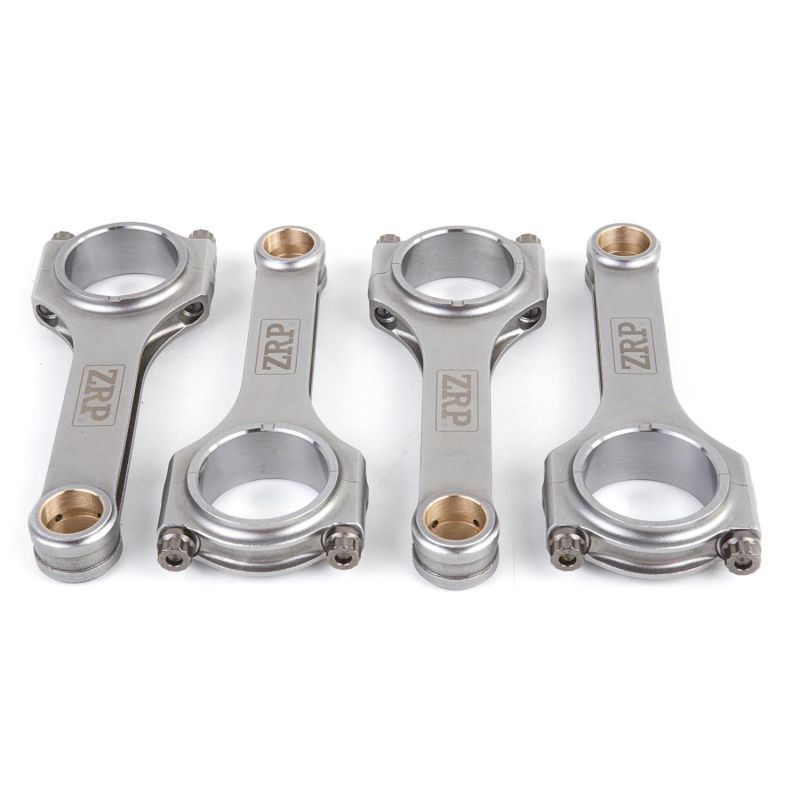

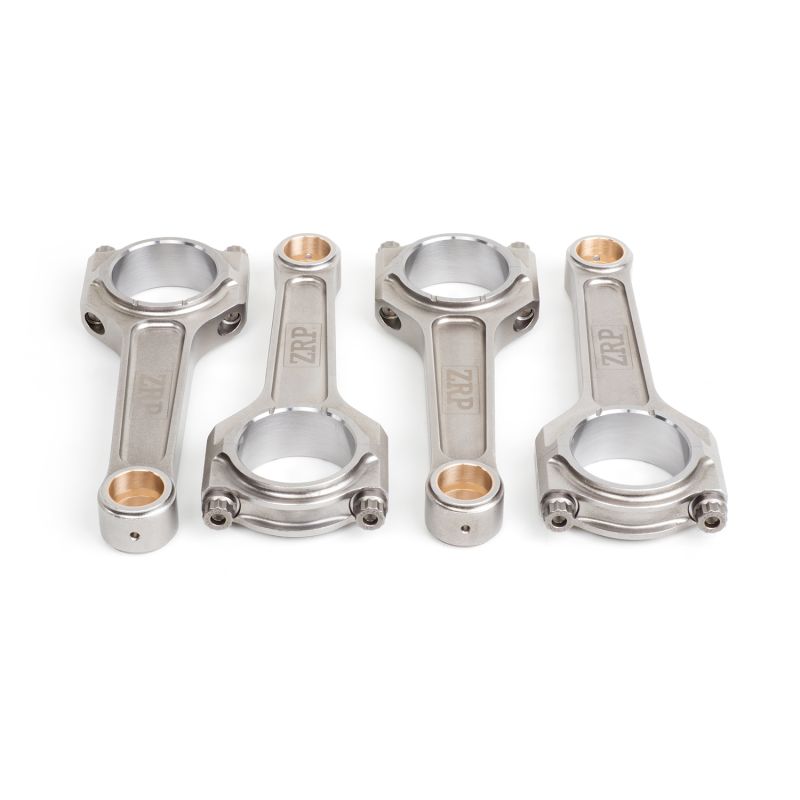

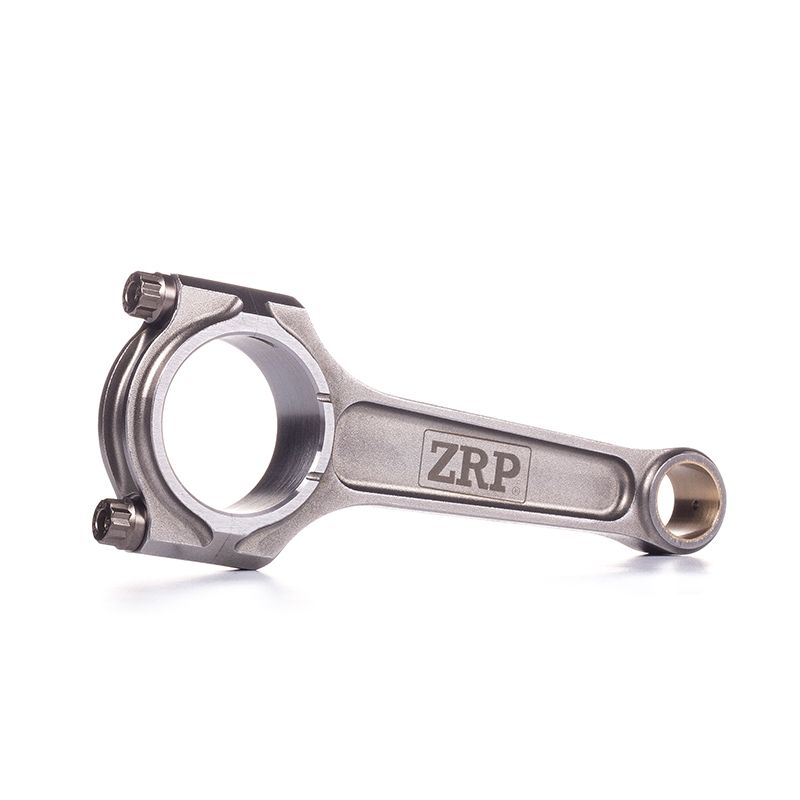

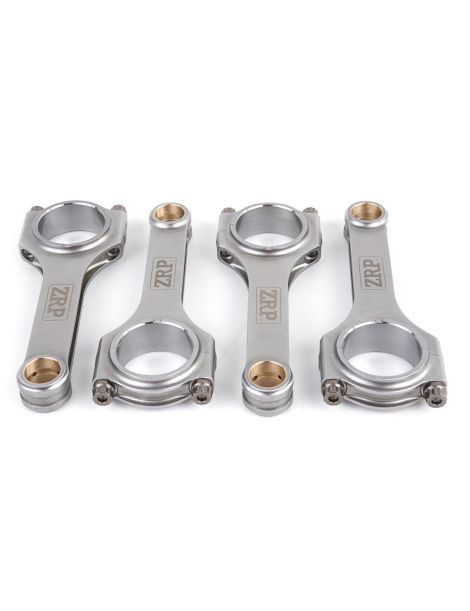

	ZRP, Grieks merk, in Athene opgericht door Alex Drakos, waar de drijfstangen worden ontworpen, in 4340-staal gesmeed, verspaand en daarna gewogen en op ±1 g gepaard. De 4G63 wordt door drie lichamen gedekt: een H-profiel en een I-HD-profiel, beide met ARP 2000- of ARP L19-bouten, plus een I-profiel dat met ARP L19 wordt geleverd. De ervaring van het merk komt uit rally, circuit en drift, waar de 4G63 vaak opduikt.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de Mitsubishi 4G63 motor (7-bouts)

OEM-referentie:

Waarom is het de meest economische oplossing?

Op een opgevoerde 4G63 vernielt een bezwijkende standaard drijfstang het blok, de krukas en soms de cilinderkop: de rekening loopt dan in de duizenden euro's. Investeren in een set gesmede drijfstangen afgestemd op het beoogde vermogen maakt het onderblok duurzaam betrouwbaar en sluit het breukrisico uit. Het is een mechanische verzekering, geen gewone uitgave: de beste verhouding veiligheid/investering om een 7-bouts 4G63 op te bouwen.

Voor een vergelijkbaar of zelfs lager budget levert het monteren van gesmede drijfstangen in 4340-staal in combinatie met gesmede zuigers een duidelijk hogere betrouwbaarheid en een grotere veiligheidsmarge op, met bovendien een reëel potentieel voor vermogensgroei. Dit is de oplossing die Europese motorbouwers al meer dan 15 jaar kiezen.

Bij een gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur.
