Gesmede drijfstangen Toyota 4A-GE 1.6 16v & 20v (Corolla AE86) 20 mm pen voor gesmede zuigers

De Toyota 4A-GE-motor

De in 1983 gelanceerde 4A-GE is het sportieve lid van de A-familie van Toyota: een 1,6-liter (1587 cc) vier-in-lijn met dubbele bovenliggende nokkenassen en 16 kleppen, op de laatste generaties uitgebreid tot 20 kleppen, met een boring van 81 mm en een slag van 77 mm. Een atmosferisch blok, bekend om zijn levendigheid en voorliefde voor hoge toerentallen, gebouwd tot 2002 en met meerdere evoluties, van de eerste "big port" tot de 20V Silvertop- en Blacktop-versies met variabele kleptiming. Hij dreef een lange reeks Toyota's aan: Corolla AE86, MR2 AW11, Celica, Carina, Corona en Sprinter.

De 4A-GE dankt een groot deel van zijn legende aan de Corolla AE86, een lichte achterwielaandrijver die een icoon van drift en de Japanse autocultuur werd. Die aura maakte er een van de meest getunede blokken ter wereld van: individuele gaskleppen (ITB), scherpe nokkenassen, verhoogde compressie en toerentallen boven 8.000, waarbij sommige opbouwen zelfs naar drukvulling overschakelen. Maar zodra toerental en belasting ver boven de fabriekswaarden stijgen, worden de standaarddrijfstangen de zwakke schakel van het bewegende deel. Ze vervangen door gesmede drijfstangen is de doorslaggevende stap om een hoogtoerige of zwaar opgebouwde 4A-GE duurzaam te beveiligen.

De gesmede drijfstangen

Onze gesmede 4A-GE-drijfstangen zijn vervaardigd uit gesmeed 4340-staal, de referentielegering in de motorsport. Ze zijn geschikt voor elke discipline: circuit, drift, rally, drag, time attack en heuvelklim, en ondersteunen zowel een hoogtoerige atmosferische 4A-GE als een zwaar opgebouwde motor. Afhankelijk van het doel (Stage 1 betrouwbaarheid, Stage 2 tuning, Stage 3 hoog vermogen en meer) verankeren ze de vermogenstoename zonder ooit op betrouwbaarheid in te leveren. Geleverd als gewicht-gepaarde set van 4, behouden ze de 20 mm zuigerpen en de hart-op-hart-afstand van 122 mm van de 4A-GE.

Vergeleken met een op kostprijs gedreven gesinterde standaarddrijfstang levert een gesmede 4340-drijfstang ongeveer +19% vloeigrens, +8% treksterkte en +19 tot +37% vermoeiingsweerstand. Die mechanische reserve laat een in toerental opgevoerde 4A-GE toe de cilinderdrukpieken en de voor hoge toerentallen typische massakrachten zonder breuk op te vangen. Het volledige gamma is gemaakt uit dit gesmede 4340-staal, bewezen op de veeleisendste opbouwen.

Technische specificaties van de 4A-GE gesmede drijfstangen (pen 20 mm, hart-op-hart 122 mm)

Aanhaalkoppel en rek

Koppel en rek hangen af van de gekozen boutreferentie; raadpleeg het technische blad dat bij de kit wordt geleverd. De rek met een meter controleren blijft de betrouwbaarste en best reproduceerbare methode om de voorspanning te garanderen.

Technische gids

Gesmeed 4340-staal: wat is dat?

Het drijfstangprofiel

Het I-HD-profiel (ZRP) is een versterkte versie van het I-profiel, dat lichtheid combineert met een hoge drukweerstand. Vervaardigd uit 4340-staal past het bij de 4A-GE met 20 mm pen, opgebouwd voor hoog toerental, en is verkrijgbaar met ARP 2000- of L19-bouten.

Hoe kies je je drijfstangbouten?

	ARP 2000: de veelzijdige referentielegering, met een treksterkte van ongeveer 220.000 psi (1.517 MPa). Hier aangeboden in 3/8"-diameter dekt hij de overgrote meerderheid van 4A-GE-opbouwen, tot ongeveer 200 pk per cilinder en toerentallen tot 8.500 t/min. Het is de standaardkeuze om een sportieve 4A-GE betrouwbaar te maken.
	ARP L19: een staal met zeer hoge sterkte, stijver, bedoeld voor de zwaarst belaste 4A-GE-motoren, tot ongeveer 250 pk per cilinder en de hoogste toerentallen. In 3/8"-diameter verbreedt hij duidelijk de veiligheidsmarge op zware opbouwen (let op: corrosiegevoelig, vereist zorgvuldige opslag).

De rek van de bouten meten

Bekijk de ARP-rekmeter

Het aangeboden merk

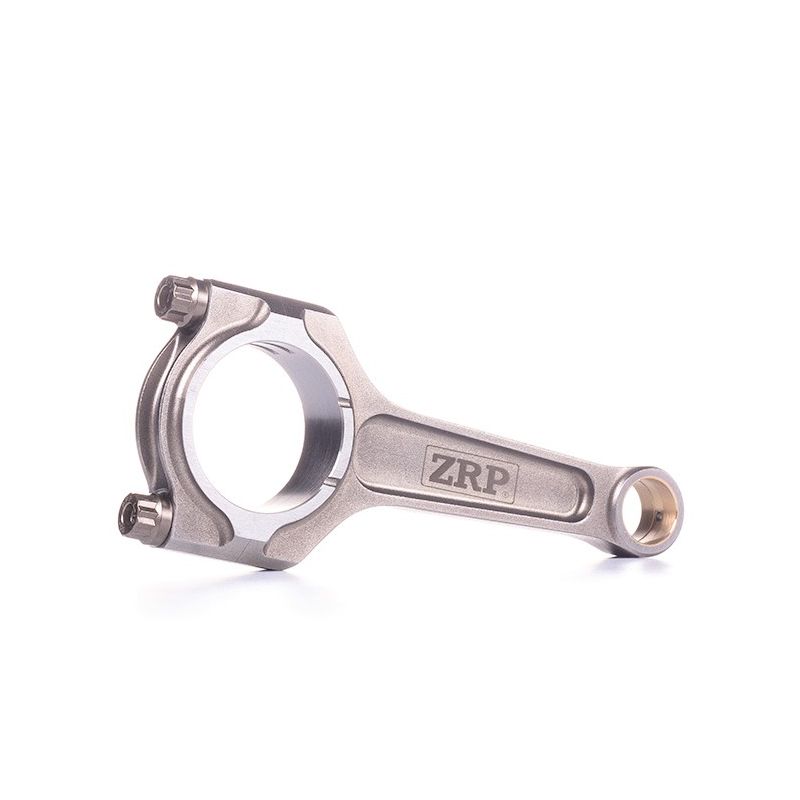

Voor dit 4A-GE-gamma valt de keuze op ZRP, gesmede competitiedrijfstangen ontworpen door Alex Drakos in Athene. Gesmeed uit 4340-staal, vervolgens bewerkt en op ±1 g gepaard, behoudt elke drijfstang haar balans bij hoge toerentallen. Hier wordt ze aangeboden in een I-HD-profiel met ARP 2000- of L19-bouten. Ontworpen en gecontroleerd in Griekenland, hebben deze drijfstangen zich bewezen in rally, op het circuit en in drift, voor de beste prijs-kwaliteitverhouding.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit voor de Toyota 4A-GE-motor

Deze gesmede drijfstangen passen op de Toyota-modellen met de 1,6 L 16v (en 20v) 4A-GE vier-in-lijn, met een pen van 20 mm en hart-op-hart 122 mm:

Waarom is dit de meest economische oplossing?

Op een getunede 4A-GE neemt een standaard drijfstang die het begeeft meestal het blok, de krukas en de zuigers mee. Meteen investeren in een set gesmede drijfstangen kost veel minder dan een motorschade gevolgd door een volledige revisie. Je versterkt het onderblok duurzaam, behoudt de waarde van je opbouw en rijdt met een gerust hart, zowel bij intensief gebruik als dagelijks.
