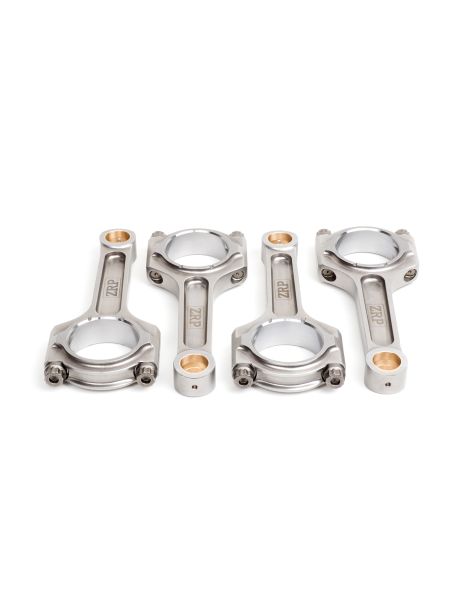

Gesmede drijfstangen Abarth 500 / 595 / 695 en Fiat Grande Punto - 1.4 16V T-Jet - 169A voor gesmede zuigers

De motor Abarth 1.4 T-Jet (169A)

De 1.4 T‑Jet (motorcode 169A) is een 1.368 cm³ viercilinder benzinemotor in lijn uit de FIRE-familie van Fiat. Hij combineert een boring van 72 mm met een slag van 84 mm, dubbele bovenliggende nokkenassen die 16 kleppen aansturen en een compressieverhouding van 9,8:1. De turbodrukvulling met lucht-luchtintercooler en de multipoint-inspuiting in het spruitstuk zorgen voor een gul koppel al bij lage toerentallen.

Voor het eerst toegepast in de Fiat Grande Punto Abarth (155 pk) en daarna in de Abarth 500, 595 en 695, werd dit T‑Jet-blok afhankelijk van bouwjaar en uitvoering (Turismo, Competizione, 695-versies) geleverd met fabrieksvermogens tussen circa 135 en 180 pk. Compact en fel is het een gewilde tuningbasis: met aangepast motormanagement en een grotere turbo verwerkt hij vermogens ruim boven serie, wat het originele drijfwerk snel zwaar belast.

De gesmede drijfstangen

Gesmeed uit chroom-molybdeenstaal 4340 hebben deze drijfstangen een verdichte inwendige structuur en een gerichte vezelloop, die hun een vermoeiings- en treksterkte geven die ver boven die van gegoten of gesinterde seriedrijfstangen ligt. Elk stuk wordt vervolgens gestraald en op gewicht gesorteerd, wat een uitgebalanceerd drijfwerk van cilinder tot cilinder waarborgt.

Ontworpen om sterke stijgingen van laaddruk en toerental op te vangen, richten ze zich op motoren die zijn opgebouwd voor drift, drag, circuit, rally, bergrace of time attack. Afhankelijk van de opbouwtrap (van een gematigde Stage 1 tot de meest extreme big-turbo-opbouwen) borgen ze vermogens ruim boven serie, terwijl de betrouwbaarheid van het onderblok behouden blijft. De meegeleverde ARP-bouten maken het geheel compleet en garanderen een nauwkeurige en herhaalbare klemming.

Technische specificaties van de gesmede drijfstangen 169A

Aanhaalmoment en rek

Fabrikanten bevelen de controle via boutrek (stretch gauge) aan als referentiemethode; bij twijfel geldt altijd de bij de kit geleverde handleiding. Eventueel vermelde aanhaalmomenten gelden voor een montage met ARP-vet.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

I-profiel. De rechte, I-vormige middendoorsnede biedt de beste stijfheid-gewichtverhouding voor turbomotoren met een snelle toerenopbouw. Licht en stijf op druk beperkt het de traagheid van het drijfwerk en weerstaat het moeiteloos de hoge laaddrukken van een getunede 1.4 T‑Jet.

Hoe kies je je drijfstangbouten?

De drijfstangbout behoort tot de zwaarst belaste onderdelen van de motor: hij moet de kap stevig geklemd houden ondanks aanzienlijke wisselende belastingen. ARP maakt zijn bouten van geselecteerde hogesterktestaalsoorten, verspaand en gerold voor een klemkracht en herhaalbaarheid die ver boven de originele bevestiging liggen.

	ARP 2000 (treksterkte ongeveer 220.000 psi): de veelzijdige referentiekwaliteit van ARP, geschikt voor de overgrote meerderheid van turbo-opbouwen van de 1.4 T‑Jet. Ze combineert een uitstekende mechanische sterkte met een zeer goede prijs-prestatieverhouding.
	ARP L19 (treksterkte ongeveer 260.000 psi): een zeer sterk staal bedoeld voor de meest veeleisende opbouwen en hoge toerentallen. Gevoelig voor corrosie vereist het een beschermende oliefilm en een zorgvuldige montage.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

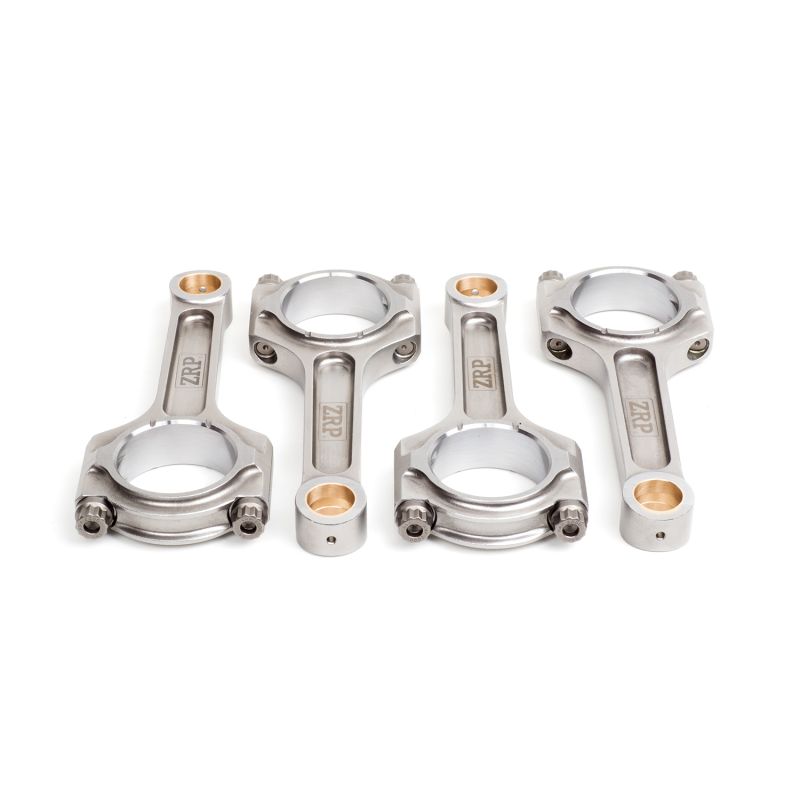

ZRP is een Grieks merk van gesmede drijfstangen, ontworpen door Alex Drakos (Drakos Engineering, Athene), uitsluitend gespecialiseerd in gesmede hogeprestatie-motoronderdelen. De drijfstangen in 4340-staal, voorzien van een bronzen kleine-oogbus en geleverd met ARP-bouten, zijn beproefd in competitie (drift, drag, circuit) en bekend om hun uitstekende prijs-kwaliteitverhouding.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de motor Abarth 1.4 T-Jet (169A)

Deze gesmede drijfstangen zijn compatibel met alle hieronder vermelde voertuigen met de 1.4 16V T‑Jet-motor van de Fiat-groep:

OEM-referentie:

Waarom is het de meest economische oplossing?

Wanneer het originele onderblok bij een tuningproject aan zijn grenzen komt, wordt het opnieuw opbouwen met serieonderdelen al snel duur voor een resultaat dat kwetsbaar blijft. Gesmede 4340-drijfstangen pakken het probleem bij de wortel aan door de zwakke schakel in het drijfwerk weg te nemen.

Voor een beheerst budget, vaak vergelijkbaar met dat van een simpele set versterkte drijfstangen, krijgt u een basis die vermogensstijgingen op lange termijn aankan, zonder de motor bij de eerste upgrade opnieuw te hoeven openen.

Bij gelijk budget: meer betrouwbaarheid, meer marge voor tuning en een blijvend behouden waarde. Op termijn is het de zuinigste oplossing om een krachtige 1.4 T‑Jet betrouwbaar te maken.
