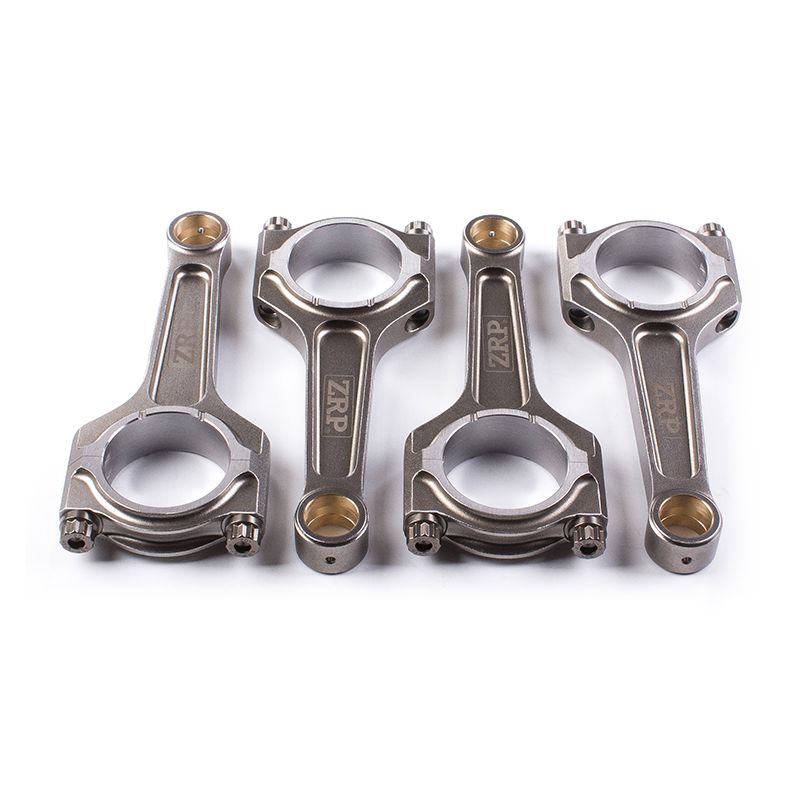

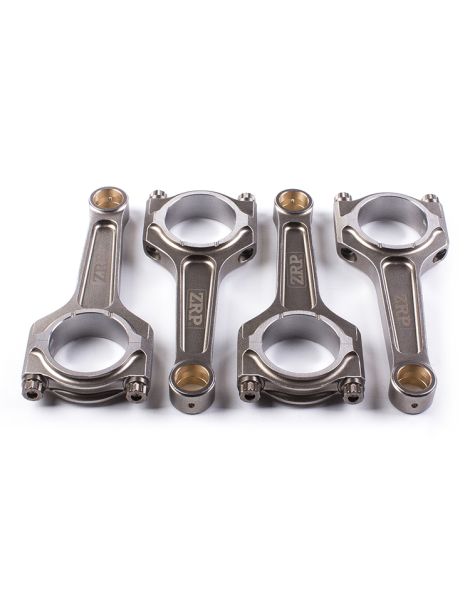

Bielle forgiate Opel 1.6 16V Turbo Z16LET / A16LET (Corsa OPC / Astra) per pistoni forgiati

Il motore Opel 1.6 16V Turbo (Z16LET / A16LET)

Il 1.6 16V Turbo di Opel appartiene alla GM Family 0 e si presenta con le sigle Z16LET, A16LET, Z16LEH, Z16LER e A16LER. Questo quattro cilindri in linea sovralimentato ha una cilindrata di 1.598 cc, con alesaggio di 79 mm e corsa di 81,5 mm, testata a sedici valvole e doppio albero a camme in testa con fasatura variabile su entrambi gli alberi. Introdotto nella primavera del 2006 sulla Meriva OPC, è alimentato da un turbocompressore KKK K03 ed è stato prodotto fino alla metà degli anni 2010.

A seconda della versione eroga da 180 a 192 CV: la variante sportiva A16LER raggiunge i 192 CV sulla Corsa D OPC / VXR, mentre le versioni Z16LET e A16LET erogano 180 CV su Astra H, Astra J, Meriva A OPC e Insignia A. Non appena si aumenta la pressione di sovralimentazione o si montano pistoni forgiati, il manovellismo di serie diventa l'anello debole: rinforzare il basamento con bielle forgiate diventa allora indispensabile.

Le bielle forgiate

Ricavate da acciaio al cromo-molibdeno 4340 ad alta resistenza, le bielle forgiate rinforzate mettono in sicurezza il basamento non appena la potenza aumenta. Diventano indispensabili nel passaggio a pistoni forgiati, con l'aumento del regime, l'incremento della pressione di sovralimentazione o l'aumento di cilindrata: situazioni in cui la biella di serie finisce per piegarsi o rompersi.

A differenza delle bielle originali, per lo più ottenute per sinterizzazione, una biella forgiata presenta una struttura metallurgica densa e omogenea, priva di porosità, capace di sopportare carichi alternati ben più elevati. Su un 1.6 Turbo elaborato, questo surplus di robustezza alza nettamente la soglia di rottura e consente obiettivi di potenza ambiziosi in piena affidabilità.

Caratteristiche tecniche delle bielle forgiate Opel 1.6 16V Turbo

Coppia di serraggio e allungamento

I costruttori raccomandano il metodo per allungamento (torque-to-yield) per un precarico preciso e ripetibile. I valori sopra riportati sono indicativi: fare sempre riferimento alle istruzioni fornite con le bielle.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

L'acciaio 4340 è un acciaio basso-legato al nichel-cromo-molibdeno impiegato sia in aeronautica sia in competizione. Forgiato e poi trattato termicamente (tempra e rinvenimento), unisce un'eccellente resistenza a trazione, una notevole resistenza a fatica e una buona duttilità. Rispetto a una biella originale, spesso sinterizzata e pensata per il costo di produzione, una biella forgiata in 4340 guadagna circa il 19% di carico di snervamento, l'8% di resistenza a trazione e soprattutto dal 19 al 37% di resistenza a fatica, con una durata sotto carico ciclico diverse volte superiore. È proprio questo a rendere il 4340 forgiato il materiale di riferimento quando salgono sovralimentazione e regime.

I profili di biella

Profilo a I. La sezione centrale più stretta, a forma di 'I', privilegia la leggerezza mantenendo una rigidità adeguata alla grande maggioranza delle elaborazioni turbo. È il profilo scelto per questa applicazione: un ottimo compromesso tra massa in movimento ridotta e resistenza meccanica, ideale per rinforzare un 1.6 Turbo con pistoni forgiati senza appesantire inutilmente il manovellismo.

Come scegliere la viteria di biella?

La vite di biella è tra i componenti più sollecitati del motore. L'essenziale è scegliere il grado adatto alla potenza prevista e al regime massimo, quindi rispettare scrupolosamente il metodo di serraggio. Per questa applicazione sono proposti due gradi, in 3/8" per le bielle ZRP e in 5/16" per le bielle Wössner:

ARP 2000 (resistenza a trazione ~220.000 psi, ovvero ~1.517 MPa) è lo standard alte prestazioni. Adatto a elaborazioni fino a circa 150 CV per cilindro in 5/16" e 200 CV per cilindro in 3/8", e fino a 8.500 giri/min. È il grado più diffuso in pista, trackday, drift, rally, drag e cronoscalata, apprezzato per robustezza, affidabilità e versatilità, senza particolari vincoli di stoccaggio.

L19 (resistenza a trazione ~260.000 psi, ovvero ~1.793 MPa) è concepito per motori spinti all'estremo, fino a circa 250 CV per cilindro in 3/8" e fino a 10.000 giri/min: pressione di sovralimentazione molto elevata, alti regimi prolungati e alta pressione in camera. È la scelta per le elaborazioni di grande potenza (drag, drift, rally, pista). Attenzione: sensibile alla corrosione e all'infragilimento da idrogeno, va conservato e montato oliato, al riparo dall'umidità.

Misurazione dell'allungamento delle viti

Oltre al serraggio a coppia, la misura dell'allungamento della vite garantisce un precarico ottimale e ripetibile. Con un comparatore di allungamento si controlla l'estensione reale di ogni vite: è il metodo più affidabile per il montaggio di bielle forgiate, soprattutto su motori fortemente sovralimentati.

Acquista il comparatore di allungamento ARP →

Le marche proposte

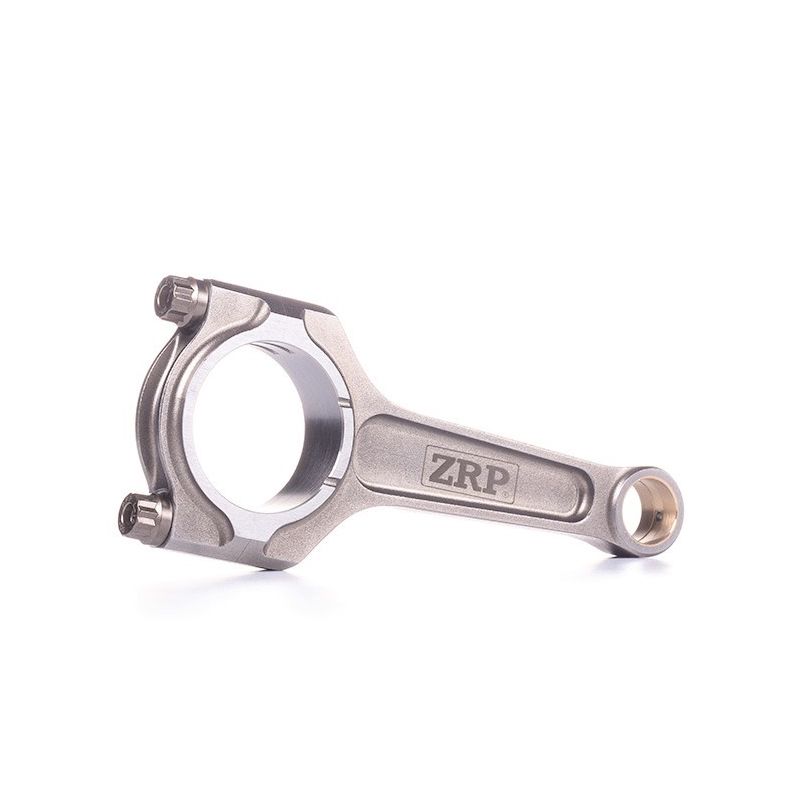

	ZRP: marchio greco di bielle forgiate ad alte prestazioni fondato da Alex Drakos ad Atene. Rinomato per le sue bielle in acciaio 4340 lavorate con precisione, equipaggia numerose elaborazioni turbo europee e propone qui il profilo a I con viteria ARP 2000 o L19.
Wössner	Wössner: rinomato produttore tedesco di pistoni e bielle forgiati per la competizione. Le sue bielle in acciaio forgiato, fornite con viteria ARP 2000, offrono una robustezza collaudata su motori sovralimentati fortemente sollecitati.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Opel 1.6 16V Turbo

Queste bielle forgiate sono compatibili con i seguenti motori 1.6 16V Turbo (famiglia Z16LE / A16LE):

Riferimento OEM: 93181961 (set di 4 bielle).

Perché è la soluzione più economica?

Quando il basamento originale di un 1.6 Turbo elaborato cede, il conto sale rapidamente: bielle nuove, pistoni, rettifica, manodopera. Investire subito in bielle forgiate evita questo circolo vizioso.

Per un budget pari, se non inferiore, a riparazioni originali ripetute, si ottiene un manovellismo costruito per le prestazioni, compatibile con pistoni forgiati e capace di reggere un'elaborazione spinta senza cedere.

A parità di budget: più affidabilità, più margine di elaborazione e una tranquillità duratura. È la soluzione più razionale per rendere affidabile a lungo il vostro 1.6 16V Turbo.
