Bielle forgiate Toyota - 1.5L 16V - 5E-FE / 5E-FTE per pistoni forgiati

Il motore Toyota 5E-FE / 5E-FTE

Apparso all’inizio degli anni ’90, il 5E-FE appartiene alla famiglia di motori E di Toyota: un quattro cilindri in linea da 1,5 litri (1.497 cc) con doppio albero a camme in testa e 16 valvole, con alesaggio di 74 mm e corsa di 87 mm. Questo blocco aspirato abbina un monoblocco in ghisa a una testata in alluminio, un’architettura compatta e robusta pensata per affidabilità ed economia. Prodotto da circa il 1990 al 2003, ha animato una lunga serie di compatte e citycar Toyota, dalla Corolla II alla Paseo passando per Corsa, Tercel, Caldina, Sprinter e Raum.

Accanto alla versione aspirata si colloca il 5E-FTE, un derivato sovralimentato più potente e più sollecitato. Non appena regime, carico o pressione di sovralimentazione superano i valori di fabbrica, le bielle di serie, dimensionate soprattutto per un uso economico, diventano l’anello debole del manovellismo. Sostituirle con bielle forgiate è il passo decisivo per affidabilizzare durevolmente un 5E-FE tirato di regime come un 5E-FTE con pressione di sovralimentazione aumentata.

Le bielle forgiate

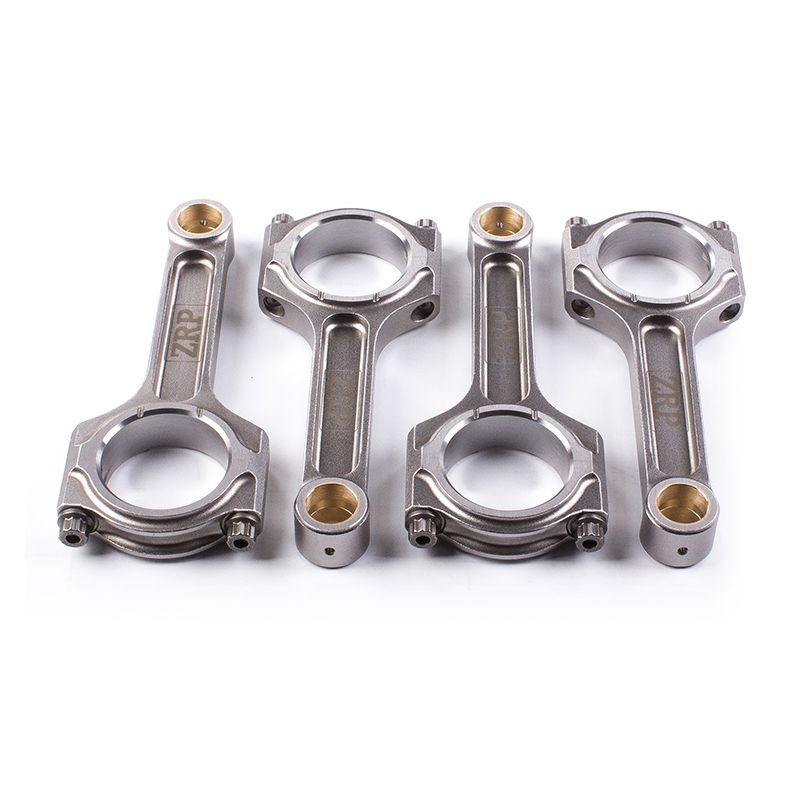

Le nostre bielle forgiate per 5E-FE e 5E-FTE sono lavorate in acciaio 4340 forgiato, la lega di riferimento in competizione. Rispondono a ogni disciplina, dal circuito al drift passando per rally, drag, time attack e cronoscalata, e accompagnano sia una piccola 1,5 aspirata tirata di regime sia una preparazione turbo 5E-FTE. A seconda dell’obiettivo (Stage 2 preparazione, Stage 3 alte potenze, Stage 4 e oltre), bloccano l’incremento di potenza senza mai transigere sull’affidabilità. Fornite in kit da 4 accoppiate in peso entro ±1 g, riprendono lo spinotto da 18 mm e l’interasse di 130,5 mm di serie.

Rispetto a una biella di serie pensata soprattutto per il costo di produzione in grande serie, una biella forgiata 4340 offre una riserva meccanica nettamente superiore: circa +19% di carico di snervamento, +8% di resistenza a trazione e da +19 a +37% di resistenza a fatica. È questa riserva che permette a un 5E-FE tirato di regime o a un 5E-FTE sovralimentato di assorbire senza rotture i picchi di pressione e le forze d’inerzia. Tutta la gamma qui proposta è realizzata in questo stesso acciaio 4340 forgiato.

Caratteristiche tecniche delle bielle forgiate 5E-FE (spinotto 18 mm, interasse 130,5 mm)

Coppia di serraggio e allungamento

Il banco di lavoro vale metà del risultato su un 5E: biella trattenuta in una morsa con ganasce tenere, cappello presentato senza forzature, comparatore appoggiato bene in asse con la vite e non di traverso. Ogni lunghezza libera si rileva tre volte di seguito; se le tre letture non concordano al centesimo, si ripristina l’appoggio prima di serrare qualsiasi cosa. La bulloneria proposta qui è ARP 2000 da 5/16" 38 mm, e i valori di coppia e di allungamento della tabella sono quelli prescritti dal suo produttore: vanno rispettati scrupolosamente, restando l’allungamento misurato il metodo di riferimento e la coppia un semplice riscontro.

Guida tecnica

Acciaio forgiato 4340: che cos’è?

I profili di biella proposti

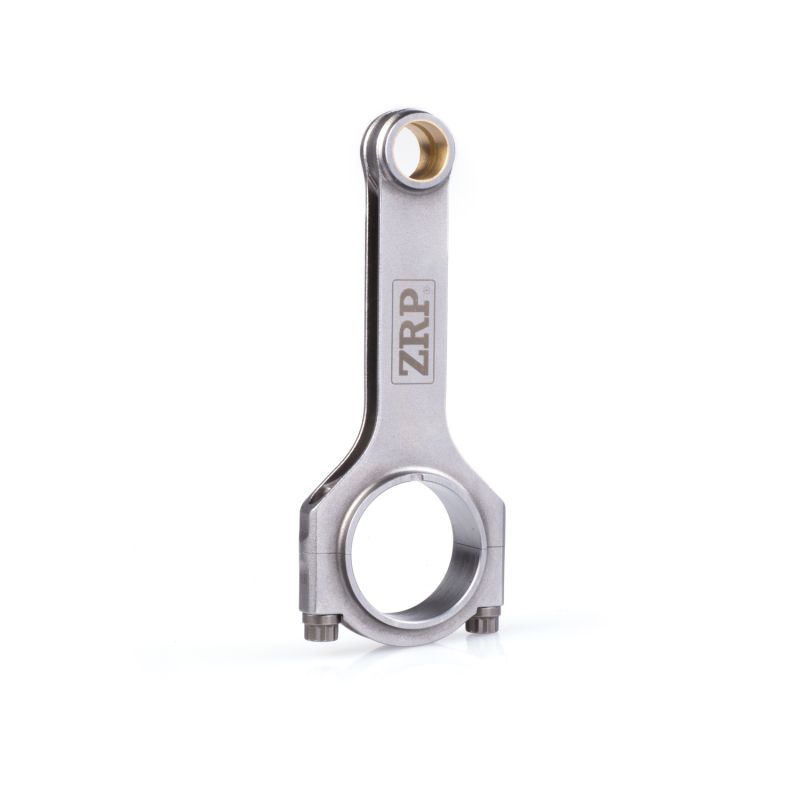

	Il profilo H (ZRP), riconoscibile dai suoi due fianchi piatti, offre un’elevata rigidità a flessione con un peso contenuto (422 g). Lavorato in acciaio 4340, è una scelta robusta e versatile, adatta sia al 5E-FE aspirato sia al 5E-FTE turbo, fornita con viteria ARP 2000 in 5/16".

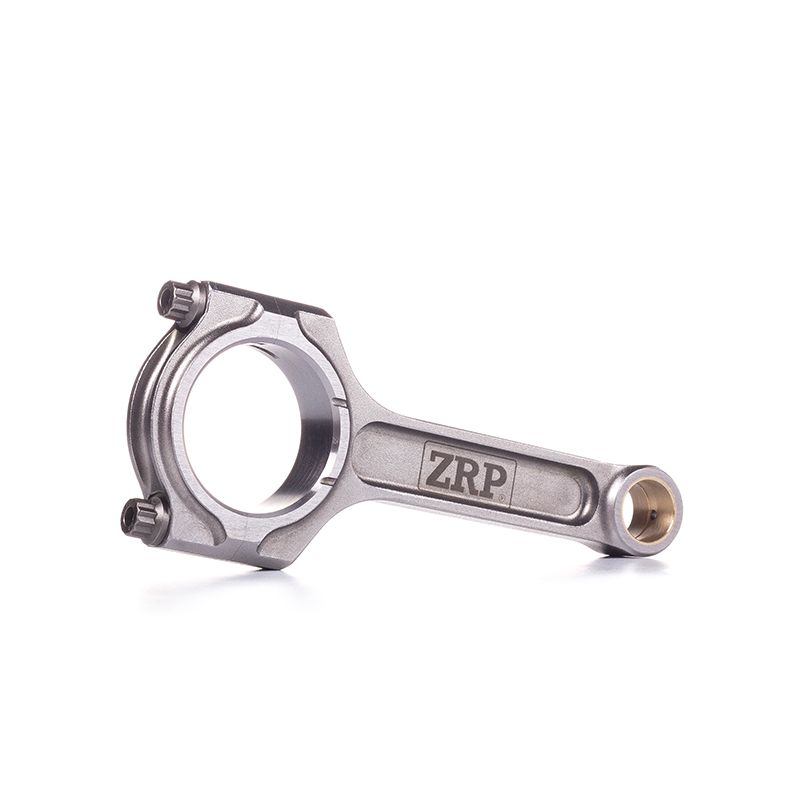

	Il profilo I (ZRP), più leggero (426 g), concentra il materiale dove si concentrano gli sforzi di compressione. Lavorato nello stesso acciaio 4340, privilegia la leggerezza del manovellismo per favorire la salita di giri di una piccola 1,5 mantenendo un’elevata affidabilità; anch’esso fornito con viteria ARP 2000 in 5/16".

Come scegliere la viteria di biella?

ARP 2000 (resistenza a trazione di circa 220.000 psi, ~1517 MPa) è lo standard ad alte prestazioni. Proposto qui in diametro 5/16", è adatto a preparazioni fino a circa 150 CV per cilindro e regimi fino a 8500 giri/min. È il grado più versatile, usato in pista, track day, drift, rally, drag e cronoscalata, apprezzato per robustezza, affidabilità e versatilità, senza particolari vincoli di stoccaggio. È la scelta predefinita per irrobustire durevolmente il basamento del 5E-FE.

Misura dell’allungamento delle viti

Scopri il calibro di allungamento ARP

La marca proposta

ZRP è un marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Per il 5E-FE, ZRP propone i profili H e I con viteria ARP 2000, collaudati in rally, in pista e nel drift. Ogni referenza è fornita in set completo di 4, appaiate in peso, con la relativa viteria ARP dedicata.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Toyota 5E-FE

Queste bielle forgiate equipaggiano le Toyota mosse dal quattro cilindri 1,5 L 16v 5E-FE, con spinotto da 18 mm e interasse 130,5 mm (il derivato turbo 5E-FTE condivide la stessa architettura del basamento):

Perché è la soluzione più economica?

Su un 5E-FE elaborato o un 5E-FTE sovralimentato, una biella di serie che cede provoca di solito la distruzione del blocco, dell’albero motore e dei pistoni. Investire subito in un kit di bielle forgiate costa molto meno di una rottura motore seguita da una ricostruzione completa. Si rinforza durevolmente il basamento, si preserva il valore della preparazione e si guida con serenità, sia in uso intensivo sia nel quotidiano.
