Bielles forgées Toyota 5E-FE / 5E-FTE 1.5 16v pour pistons forgés

Le moteur Toyota 5E-FE / 5E-FTE

Apparu au tournant des années 1990, le 5E-FE appartient à la famille de moteurs E de Toyota : un quatre cylindres en ligne de 1,5 litre (1 497 cm3) à double arbre à cames en tête et 16 soupapes, avec un alésage de 74 mm pour une course de 87 mm. Ce bloc atmosphérique associe un carter-cylindres en fonte à une culasse en aluminium, une architecture compacte et robuste conçue pour la fiabilité et la sobriété. Produit d’environ 1990 à 2003, il a animé une longue série de compactes et de citadines Toyota, de la Corolla II à la Paseo en passant par la Corsa, la Tercel, la Caldina, le Sprinter et la Raum.

À côté de la version atmosphérique se place le 5E-FTE, un dérivé suralimenté plus puissant et plus sollicité. Dès que le régime, la charge ou la pression de suralimentation dépassent les valeurs d’usine, les bielles de série, calibrées avant tout pour un usage économique, deviennent le maillon faible de l’attelage mobile. Les remplacer par des bielles forgées est l’étape décisive pour fiabiliser durablement un 5E-FE mené très haut en régime comme un 5E-FTE dont on relève la pression de suralimentation.

Les bielles forgées

Nos bielles forgées pour 5E-FE et 5E-FTE sont taillées dans un acier 4340 corroyé, l’alliage de référence en compétition. Elles conviennent à toutes les disciplines, du circuit au drift en passant par le rallye, le drag, le time attack et la course de côte, et accompagnent aussi bien une petite 1,5 atmosphérique menée en haut régime qu’une préparation turbo 5E-FTE. Selon l’objectif visé (Stage 2 préparation, Stage 3 fortes puissances, Stage 4 et au-delà), elles verrouillent la montée en puissance sans jamais rogner sur la fiabilité. Livrées en kit de 4 appariées en poids à plus ou moins 1 g, elles reprennent l’axe de piston de 18 mm et l’entraxe de 130,5 mm d’origine.

Comparée à une bielle d’origine pensée avant tout pour le coût de fabrication en grande série, une bielle forgée 4340 offre une réserve mécanique nettement supérieure : environ +19 % de limite élastique, +8 % de résistance à la traction et de +19 à +37 % de tenue à la fatigue. C’est cette marge qui permet à un 5E-FE mené en régime ou à un 5E-FTE suralimenté d’encaisser sans casse les pics de pression cylindre et les efforts d’inertie. Toute la gamme proposée ici est réalisée dans ce même acier 4340 forgé.

Caractéristiques techniques des bielles forgées 5E-FE (axe 18 mm, entraxe 130,5 mm)

Couple de serrage et allongement

Le couple et l’allongement se rapportent à la visserie ARP 2000 livrée avec le kit ; reportez-vous à la fiche technique fournie. Le contrôle à la jauge d’allongement demeure la méthode la plus fiable et la plus reproductible pour garantir la précharge.

Guide technique

Acier forgé 4340 : de quoi s’agit-il ?

Les profils de bielle proposés

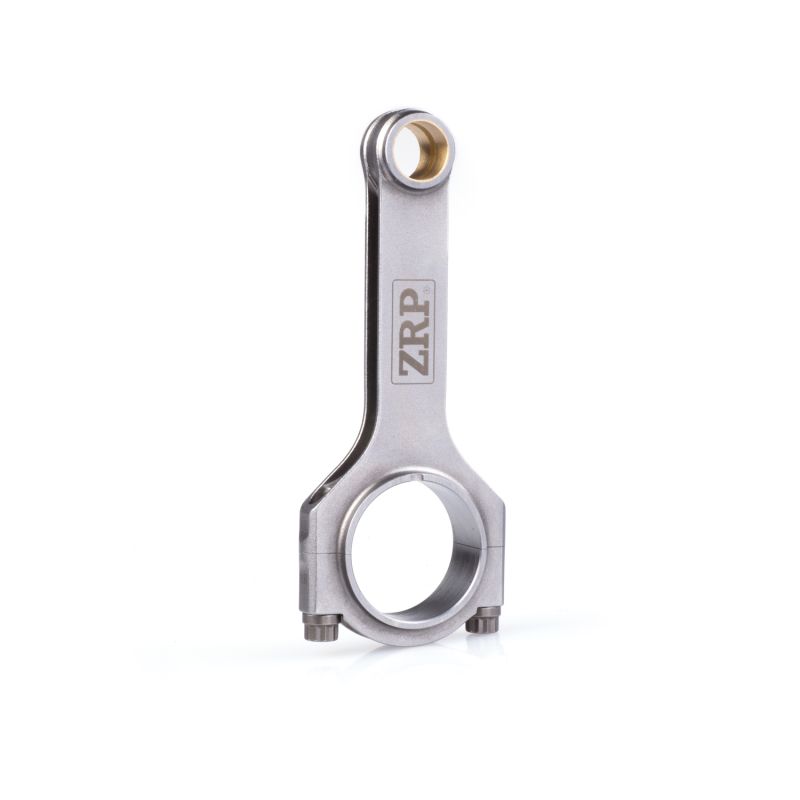

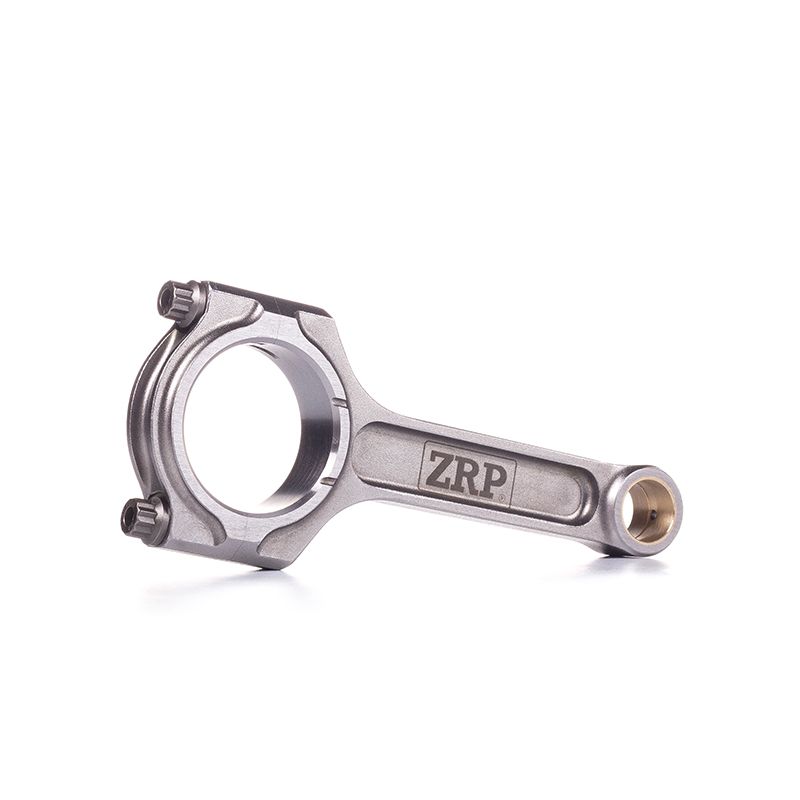

	Le profil H, reconnaissable à ses deux flancs plats, offre une grande rigidité et une excellente résistance à la flexion comme à la compression. Un peu plus lourd qu’une bielle en I, il privilégie la solidité : c’est le choix des moteurs à fort couple et des préparations exigeantes. Sur un 5E-FE, c’est une valeur sûre, taillé dans l’acier 4340 et livré avec visserie ARP 2000 en 5/16".
	Le profil I, à section centrale plus fine, est plus léger : moins d’inertie et des montées en régime plus libres, un atout sur un petit 1,5 litre qui aime tourner. Il privilégie la légèreté tout en conservant une solide résistance à la compression. Taillé dans le même acier 4340, il est lui aussi livré avec visserie ARP 2000 en 5/16".

Comment choisir sa visserie de bielle ?

ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) est le standard haute performance. Proposé ici en diamètre 5/16", il convient aux préparations jusqu’à environ 150 ch par cylindre et à des régimes pouvant atteindre 8 500 tr/min. C’est le grade le plus polyvalent, employé en circuit, trackday, drift, rallye, drag et course de côte, reconnu pour sa robustesse, sa fiabilité et sa polyvalence, sans contrainte de stockage particulière. C’est le choix par défaut pour fiabiliser durablement le bas moteur du 5E-FE.

Mesure de l’allongement des vis

Voir la jauge d’allongement ARP

La marque proposée

ZRP est une marque grecque de bielles forgées haute performance, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Pour le 5E-FE, ZRP propose les profils H et I avec visserie ARP 2000, éprouvés en rallye, sur circuit et en drift. Chaque référence est livrée en jeu complet de 4, apparié en poids, avec sa visserie ARP dédiée.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Toyota 5E-FE

Ces bielles forgées équipent les Toyota animées par le quatre cylindres 1,5 L 16v 5E-FE, en axe de piston 18 mm et entraxe 130,5 mm (le dérivé turbo 5E-FTE partage la même architecture de bas moteur) :

Pourquoi c’est la solution la plus économique ?

Quand un bas moteur d’origine rend l’âme (bielle rompue, voilée ou marquée), revenir à la configuration constructeur impose de remplacer bielles et pistons, souvent endommagés ensemble : la facture grimpe vite pour une simple remise à niveau. Pour un budget équivalent, voire inférieur, monter des bielles forgées en acier 4340 associées à des pistons forgés apporte une fiabilité et une marge de sécurité nettement supérieures, avec un réel potentiel d’évolution de la puissance. C’est la solution retenue par les préparateurs européens depuis plus de 15 ans : à budget égal, plus de fiabilité, plus de potentiel, plus de longévité.
