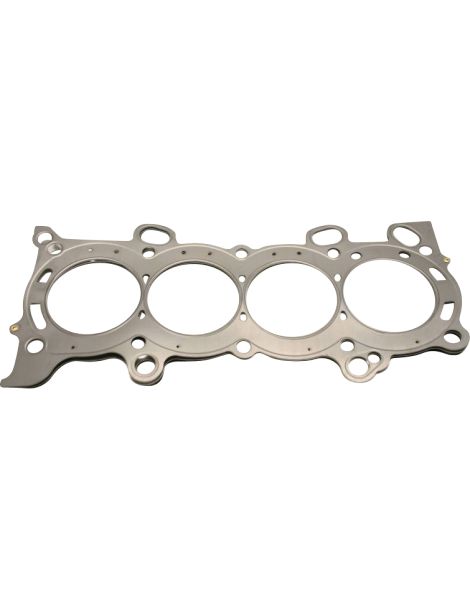

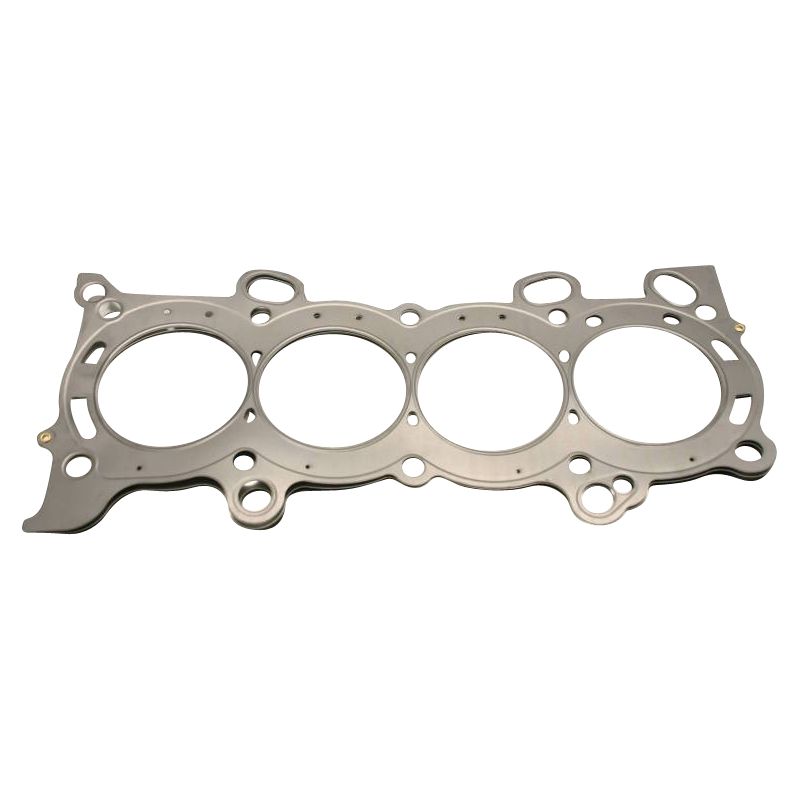

Guarnizione testata rinforzata Honda 2.0 2.4 16V i-VTEC K20A K20Z1 K24A1
Guarnizione testata rinforzata Athena e Cometic, Cut Ring, MLS e MLX per K20A e K20Z1. Venduta singolarmente.
- Marche: Athena, Cometic
- Motori: K20A, K20A1, K20A2, K20A3, K20A4, K20A5, K20A9, K20Z1, K24A1
- Alesaggi: 86 a 90 mm
- Spessori: 0,46 a 3,56 mm
I motori Honda interessati
L'Honda K20A è il quattro cilindri in linea a benzina da 2,0 litri, 16 valvole e DOHC i-VTEC di Civic, Integra, Accord, CR-V, FR-V e Stream, e dell'Acura RSX; il K24A1 ne è la versione da 2,4 litri della CR-V. Questa scheda copre K20A, K20A1, K20A2, K20A3, K20A4, K20A5, K20A9, K20Z1 e K24A1: questi motori ricevono le stesse guarnizioni testata rinforzate.
La guarnizione di origine porta il codice 12251-PNA-004, oppure 12251-PNC-003, 12251-PN3-0031 e 12251-PRB-A01 a seconda della versione. È una guarnizione multistrato in acciaio (MLS) con alesaggio di 86,5 mm, di cui Honda non pubblica lo spessore. È dimensionata per la pressione di combustione di serie: quando questa aumenta, il serraggio si allenta, la testata si solleva e il liquido di raffreddamento passa in un cilindro.
Le guarnizioni testata rinforzate
La guarnizione della testata non crea la tenuta da sola: la mantiene perché la viteria preme la testata contro il basamento. Una guarnizione in composito si schiaccia definitivamente oltre i 100 N/mm² di tensione ammissibile, mentre l'acciaio inossidabile 301 delle MLS e delle MLX ne sopporta 517 N/mm², 5 volte di più, e riprende la sua forma a ogni combustione.
Questa scheda riunisce i codici di due costruttori da competizione, Athena e Cometic, in quattro costruzioni: Cut Ring Athena con anelli inox, MLS Athena con Gas Stopper, MLS Cometic multistrato in acciaio e MLX Cometic con battuta di camera. Gli alesaggi di guarnizione vanno da 86 a 90 mm, il che copre sia il basamento di origine sia quello rialesato, e gli spessori da 0,46 a 3,56 mm, quanto basta per regolare il rapporto di compressione senza toccare i pistoni né la testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.
Caratteristiche tecniche
| Alesaggio guarnizione OEM 86,5 mm |
Spessore | Volume della guarnizione | Tipo di guarnizione OEM MLS |
Marca | Codice OEM 12251-PNA-004 |
| 86 mm | 0,46 mm | 2,67 | MLS | Cometic | C4300-018 |
| 86 mm | 0,69 mm | 4,01 | MLS | Cometic | C4300-027 |
| 86 mm | 0,76 mm | 4,41 | MLS | Cometic | C4300-030 |
| 86 mm | 0,91 mm | 5,29 | MLS | Cometic | C4300-036 |
| 86 mm | 1,02 mm | 5,92 | MLS | Cometic | C4300-040 |
| 86 mm | 1,14 mm | 6,62 | MLS | Cometic | C4300-045 |
| 86 mm | 1,30 mm | 7,55 | MLS | Cometic | C4300-051 |
| 86 mm | 1,42 mm | 8,25 | MLS | Cometic | C4300-056 |
| 86 mm | 1,52 mm | 8,83 | MLS | Cometic | C4300-060 |
| 86 mm | 1,68 mm | 9,76 | MLS | Cometic | C4300-066 |
| 86 mm | 1,78 mm | 10,34 | MLS | Cometic | C4300-070 |
| 86 mm | 1,91 mm | 11,09 | MLS | Cometic | C4300-075 |
| 86 mm | 2,03 mm | 11,79 | MLS | Cometic | C4300-080 |
| 86 mm | 2,13 mm | 12,37 | MLS | Cometic | C4300-084 |
| 86 mm | 2,18 mm | 12,66 | MLS | Cometic | C4300-086 |
| 86 mm | 2,34 mm | 13,59 | MLS | Cometic | C4300-092 |
| 86 mm | 2,49 mm | 14,46 | MLS | Cometic | C4300-098 |
| 86 mm | 3,05 mm | 17,72 | MLS | Cometic | C4300-120 |
| 86 mm | 3,56 mm | 20,68 | MLS | Cometic | C4300-140 |
| 86,5 mm | 0,76 mm | 4,47 | MLS | Cometic | C14079-030 |
| 87 mm | 0,69 mm | 4,10 | MLS | Cometic | C4311-027 |
| 87 mm | 0,76 mm | 4,52 | MLS | Cometic | C4311-030 |
| 87 mm | 0,85 mm | 5,05 | MLS | Athena | 338430R |
| 87 mm | 0,91 mm | 5,41 | MLS | Cometic | C4311-036 |
| 87 mm | 1,02 mm | 6,06 | MLS | Cometic | C4311-040 |
| 87 mm | 1,14 mm | 6,78 | MLS | Cometic | C4311-045 |
| 87 mm | 1,30 mm | 7,73 | Cut Ring | Athena | 330188R |
| 87 mm | 1,30 mm | 7,73 | MLS | Cometic | C4311-051 |
| 87 mm | 1,42 mm | 8,44 | MLS | Cometic | C4311-056 |
| 87 mm | 1,52 mm | 9,04 | MLS | Cometic | C4311-060 |
| 87 mm | 1,68 mm | 9,99 | MLS | Cometic | C4311-066 |
| 87 mm | 1,78 mm | 10,58 | MLS | Cometic | C4311-070 |
| 87 mm | 1,91 mm | 11,35 | MLS | Cometic | C4311-075 |
| 87 mm | 2,03 mm | 12,07 | MLS | Cometic | C4311-080 |
| 87 mm | 2,18 mm | 12,96 | MLS | Cometic | C4311-086 |
| 87 mm | 2,34 mm | 13,91 | MLS | Cometic | C4311-092 |
| 87 mm | 2,49 mm | 14,80 | MLS | Cometic | C4311-098 |
| 87 mm | 3,05 mm | 18,13 | MLS | Cometic | C4311-120 |
| 87 mm | 3,56 mm | 21,16 | MLS | Cometic | C4311-140 |
| 87,5 mm | 0,76 mm | 4,57 | MLS | Cometic | C14039-030 |
| 87,5 mm | 0,91 mm | 5,47 | MLS | Cometic | C14039-036 |
| 87,5 mm | 1,30 mm | 7,82 | MLS | Cometic | C14039-051 |
| 88 mm | 0,58 mm | 3,53 | MLS | Cometic | C4312-023 |
| 88 mm | 0,69 mm | 4,20 | MLS | Cometic | C4312-027 |
| 88 mm | 0,76 mm | 4,62 | MLS | Cometic | C4312-030 |
| 88 mm | 0,91 mm | 5,53 | MLS | Cometic | C4312-036 |
| 88 mm | 1,00 mm | 6,08 | Cut Ring | Athena | 330169R |
| 88 mm | 1,02 mm | 6,20 | MLS | Cometic | C4312-040 |
| 88 mm | 1,14 mm | 6,93 | MLS | Cometic | C4312-045 |
| 88 mm | 1,30 mm | 7,91 | MLS | Cometic | C4312-051 |
| 88 mm | 1,42 mm | 8,64 | MLS | Cometic | C4312-056 |
| 88 mm | 1,52 mm | 9,24 | MLS | Cometic | C4312-060 |
| 88 mm | 1,68 mm | 10,22 | MLS | Cometic | C4312-066 |
| 88 mm | 1,78 mm | 10,83 | MLS | Cometic | C4312-070 |
| 88 mm | 1,91 mm | 11,62 | MLS | Cometic | C4312-075 |
| 88 mm | 2,03 mm | 12,35 | MLS | Cometic | C4312-080 |
| 88 mm | 2,13 mm | 12,95 | MLS | Cometic | C4312-084 |
| 88 mm | 2,18 mm | 13,26 | MLS | Cometic | C4312-086 |
| 88 mm | 2,34 mm | 14,23 | MLS | Cometic | C4312-092 |
| 88 mm | 2,49 mm | 15,14 | MLS | Cometic | C4312-098 |
| 88 mm | 3,05 mm | 18,55 | MLS | Cometic | C4312-120 |
| 88 mm | 3,56 mm | 21,65 | MLS | Cometic | C4312-140 |
| 88,5 mm | 0,85 mm | 5,23 | MLS | Athena | 338411R |
| 89 mm | 0,69 mm | 4,29 | MLS | Cometic | C4313-027 |
| 89 mm | 0,76 mm | 4,73 | MLS | Cometic | C4313-030 |
| 89 mm | 0,81 mm | 5,04 | MLX | Cometic | C4596-032 |
| 89 mm | 0,91 mm | 5,66 | MLS | Cometic | C4313-036 |
| 89 mm | 0,91 mm | 5,66 | MLX | Cometic | C4596-036 |
| 89 mm | 1,02 mm | 6,35 | MLS | Cometic | C4313-040 |
| 89 mm | 1,02 mm | 6,35 | MLX | Cometic | C4596-040 |
| 89 mm | 1,07 mm | 6,66 | MLX | Cometic | C4596-042 |
| 89 mm | 1,12 mm | 6,97 | MLX | Cometic | C4596-044 |
| 89 mm | 1,14 mm | 7,09 | MLS | Cometic | C4313-045 |
| 89 mm | 1,22 mm | 7,59 | MLX | Cometic | C4596-048 |
| 89 mm | 1,27 mm | 7,90 | MLX | Cometic | C4596-050 |
| 89 mm | 1,30 mm | 8,09 | MLS | Cometic | C4313-051 |
| 89 mm | 1,32 mm | 8,21 | MLX | Cometic | C4596-052 |
| 89 mm | 1,52 mm | 9,46 | MLS | Cometic | C4313-060 |
| 89 mm | 1,68 mm | 10,45 | MLS | Cometic | C4313-066 |
| 89 mm | 1,78 mm | 11,07 | MLS | Cometic | C4313-070 |
| 89 mm | 1,91 mm | 11,88 | MLS | Cometic | C4313-075 |
| 89 mm | 2,03 mm | 12,63 | MLS | Cometic | C4313-080 |
| 89 mm | 2,13 mm | 13,25 | MLS | Cometic | C4313-084 |
| 89 mm | 2,18 mm | 13,56 | MLS | Cometic | C4313-086 |
| 89 mm | 2,34 mm | 14,56 | MLS | Cometic | C4313-092 |
| 89 mm | 2,49 mm | 15,49 | MLS | Cometic | C4313-098 |
| 89 mm | 3,05 mm | 18,97 | MLS | Cometic | C4313-120 |
| 89 mm | 3,56 mm | 22,15 | MLS | Cometic | C4313-140 |
| 89,5 mm | 0,85 mm | 5,35 | MLS | Athena | 338468R |
| 90 mm | 0,76 mm | 4,83 | MLS | Cometic | H1912SP1030S |
| 90 mm | 0,76 mm | 4,83 | MLS | Cometic | C14055-030 |
| 90 mm | 1,02 mm | 6,49 | MLS | Cometic | H1912SP1040S |
| 90 mm | 1,02 mm | 6,49 | MLS | Cometic | C14043-040 |
| 90 mm | 1,14 mm | 7,25 | MLS | Cometic | H1912SP1045S |
| 90 mm | 1,52 mm | 9,67 | MLS | Cometic | C14043-060 |
Volume della guarnizione: lo spazio che la guarnizione lascia sopra ogni cilindro. Amplia la camera di combustione, e più è grande, più il rapporto di compressione scende. I valori si confrontano tra loro a parità di alesaggio della guarnizione.
Preparazione e montaggio
| Viteria | Motori | Coppia di serraggio |
| Viti testata di origine 90005-PNA-003, M11 x 155 |
K20A, K20A1, K20A2, K20A3, K20A4, K20A5, K20A9, K20Z1, K24A1 | 39 Nm, poi 90°, poi 90° (altri 90° con viti nuove) |
| Prigionieri testata ARP ARP-208-4701 |
K20A2, K20A3 | 36 Nm, poi 72 Nm, poi 108 Nm |
Prima del montaggio, controllate la planarità della testata e del basamento con una riga e fate spianare se necessario. Nessuna di queste guarnizioni richiede pasta sigillante: Athena come Cometic le consegnano già rivestite.
| Prigionieri testata rinforzati ARP K20A2 K20A3 → |
Guida tecnica
Le tre costruzioni proposte
![]() |
Cut Ring Athena Una guarnizione in materiale rinforzato MO115 senza amianto (anima in acciaio, fibre aramidiche, legante NBR), fornita con anelli separati in acciaio inox AISI 304 attorno a ogni cilindro. Athena la destina anche ai motori turbo o con protossido oltre 2 bar, senza lavorazione della testata né del basamento. Un cordone di silicone rafforza la tenuta dei passaggi di acqua e olio. Al montaggio, i rilievi degli anelli sono rivolti verso la testata. Athena indica il materiale MO115 per 100 N/mm² al massimo: sono gli anelli inox a reggere la combustione. |
![]() |
MLS Athena Da due a cinque fogli di acciaio inox AISI 301, tagliati al laser, stampati e ribaditi. Attorno a ogni cilindro, un foglio ripiegato su se stesso, il Gas Stopper, concentra il serraggio sulla camera di combustione, mentre i rilievi garantiscono la tenuta dei passaggi di acqua e olio. I fogli esterni ricevono un rivestimento in due strati: il primo resiste alle alte temperature e compensa le piccole irregolarità del basamento e della testata, il secondo, a base di silicone, evita che la guarnizione si incolli allo smontaggio. È la scelta tutto acciaio di Athena, dal motore aspirato preparato alla sovralimentazione moderata. |
![]() |
MLS Cometic Più fogli di acciaio inox stampati e ribaditi. I fogli esterni portano rilievi attivi attorno a ogni cilindro e a ogni passaggio di fluido. La tenuta si ottiene con un carico di serraggio moderato e una deformazione dell'alesaggio limitata. È la scelta polivalente, dal motore aspirato preparato alla piccola sovralimentazione. |
![]() |
MLX Cometic La stessa base della MLS, con un foglio centrale piegato che forma una battuta attorno alla camera di combustione e un rivestimento ad alta temperatura. Il serraggio locale aumenta senza accrescere la deformazione dell'alesaggio. È la più resistente delle guarnizioni tutte in acciaio, da scegliere quando la sovralimentazione supera quanto tiene una MLS, in 89 mm. |
Scegliere alesaggio e spessore
L'alesaggio della guarnizione. L'Cut Ring Athena esiste in 87 e 88 mm, l'MLS Athena in 87, 88,5 e 89,5 mm, l'MLS Cometic in 86, 86,5, 87, 87,5, 88, 89 e 90 mm, l'MLX Cometic in 89 mm.
Lo spessore. Honda non pubblica lo spessore della guarnizione di origine. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.
| Il vostro obiettivo | Spessore da scegliere |
| Mantenere il rapporto di compressione di origine | Il valore più vicino allo spessore della guarnizione smontata |
| Testata spianata, recuperare l'altezza persa | Lo spessore della guarnizione smontata + quanto è stato asportato |
| Preparazione sovralimentata, far scendere il rapporto | Uno spessore superiore a quello della guarnizione smontata |
| Preparazione aspirata, far salire il rapporto | Uno spessore inferiore a quello della guarnizione smontata |
Con uno spessore più sottile di quello della guarnizione smontata, misurate con un comparatore la sporgenza dei pistoni dal basamento: è ciò che determina il gioco residuo tra pistone e testata.
I due marchi
| Athena S.p.A. è un costruttore italiano di guarnizioni e componenti motore, con sede e stabilimento principale ad Alonte, in Veneto. Il gruppo produce anche in Spagna, negli Stati Uniti, in Brasile e in India. Le sue guarnizioni multistrato sono montate in primo impianto da costruttori automobilistici, e la gamma da competizione è progettata e realizzata interamente in Italia. | |
| Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta motore, fondato nel 1989 e con sede a Concord, in Ohio. La sua specialità è la guarnizione realizzata su ordinazione, con l'alesaggio e lo spessore richiesti. Tutti i suoi prodotti sono fabbricati negli Stati Uniti, con materiali americani. |
Vantaggi rispetto alla guarnizione di origine
| Criterio | Guarnizione di origine 12251-PNA-004 | Guarnizioni rinforzate |
| Costruzione | Multistrato in acciaio (MLS) | Acciaio inox multistrato |
| Alesaggio guarnizione | 86,5 mm | 86 a 90 mm |
| Spessori disponibili | Non pubblicato da Honda | 0,46 a 3,56 mm, 28 valori |
| Regolazione del rapporto di compressione | Nessuna | Tramite lo spessore scelto |
| Tenuta alla sovrapressione | Limitata alla potenza di serie | Progettata per la sovralimentazione |
Quando una guarnizione rinforzata diventa necessaria
- Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
- Cilindro rialesato oltre quanto copre l'alesaggio di 86,5 mm della guarnizione di origine
- Ricerca di un rapporto di compressione diverso da quello di origine, in aumento come in diminuzione
- Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
- Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| Acura RSX (DC) | K20A | 220 CV | 2001-2006 |
| Acura RSX (DC) | K20A2 | 203 CV | 2001-2006 |
| Acura RSX (DC) | K20A3 | 158, 160 e 162 CV | 2001-2006 |
| Honda Accord VII (CL, CN) | K20A | 218 e 220 CV | 2003-2008 |
| Honda Civic VII (EP, ES, ET, EU, EV) | K20A | 215 CV | 2000-2005 |
| Honda Civic VII (EP, ES, ET, EU, EV) | K20A2 | 200 CV | 2001-2005 |
| Honda Civic VII (EP, ES, ET, EU, EV) | K20A3 | 155, 160 e 162 CV | 2001-2006 |
| Honda Civic VIII (FD, FA) | K20A3 | 155 CV | 2006-2012 |
| Honda Civic VIII (FD, FA) | K20A5 | 224 CV | 2007-2010 |
| Honda CR-V II (RD) | K20A | 158 CV | 2003-2005 |
| Honda CR-V II (RD) | K20A4 | 150 e 156 CV | 2001-2007 |
| Honda CR-V II (RD) | K20A5 | 152 e 156 CV | 2002-2007 |
| Honda CR-V II (RD) | K24A1 | 152, 156, 160 e 162 CV | 2001-2007 |
| Honda FR-V (BE) | K20A9 | 150, 155 e 156 CV | 2004-2011 |
| Honda Integra Coupé (DC5) | K20A2 | 200 CV | 2004-2008 |
| Honda Integra Coupé (DC5) | K20A3 | 160 CV | 2002-2008 |
| Honda Integra Coupé (DC5) | K20Z1 | 209 e 220 CV | 2002-2007 |
| Honda Stepwgn (RF) | K20A9 | 160 CV | 2000-2005 |
| Honda Stream (RN) | K20A | 158 CV | 2001-2006 |
| Honda Stream (RN) | K20A1 | 156 CV | 2001-2006 |
| Honda Stream (RN) | K20A5 | 156 CV | 2001-2006 |
Codice OEM: 12251-PNA-004, 12251-PNC-003, 12251-PN3-0031, 12251-PRB-A01.
Importante: i K24A, K24A2, K24A3 e K24Z1 di Accord e Acura TSX, i K24 delle generazioni successive, i K20C e il K20Z3 ricevono altre guarnizioni testata: non sono coperti da questa scheda.
Perché passare a una guarnizione rinforzata?
Una guarnizione rinforzata tiene dove quella di origine raggiunge il suo limite: a pressione di combustione più alta mantiene la sua forma invece di schiacciarsi.
Appena la potenza aumenta, turbo, compressore o rapporto di compressione elevato, la guarnizione della testata diventa l'anello debole della parte alta del motore. Passare alla rinforzata non è più una comodità ma una sicurezza: è ciò che evita la rottura e lo smontaggio della testata che ne consegue.
-
