Externe overdrukklep TIAL 38mm MV-S V-Band

TIAL MV-S 38mm Externe Overdrukklep, V-Band Aansluiting

Deze extreem robuuste en betrouwbare TIAL MV-S overdrukklep bestaat uit een hittebestendige NiCrFe-legering klep, een SS347 roestvrijstalen behuizing, een Nitronic 60 roestvrijstalen klepzitting en -geleider, een hittebestendig silimetenmembraan versterkt met Nomex, en twee 304L roestvrijstalen V-band flenzen en fittingen (lucht en water).

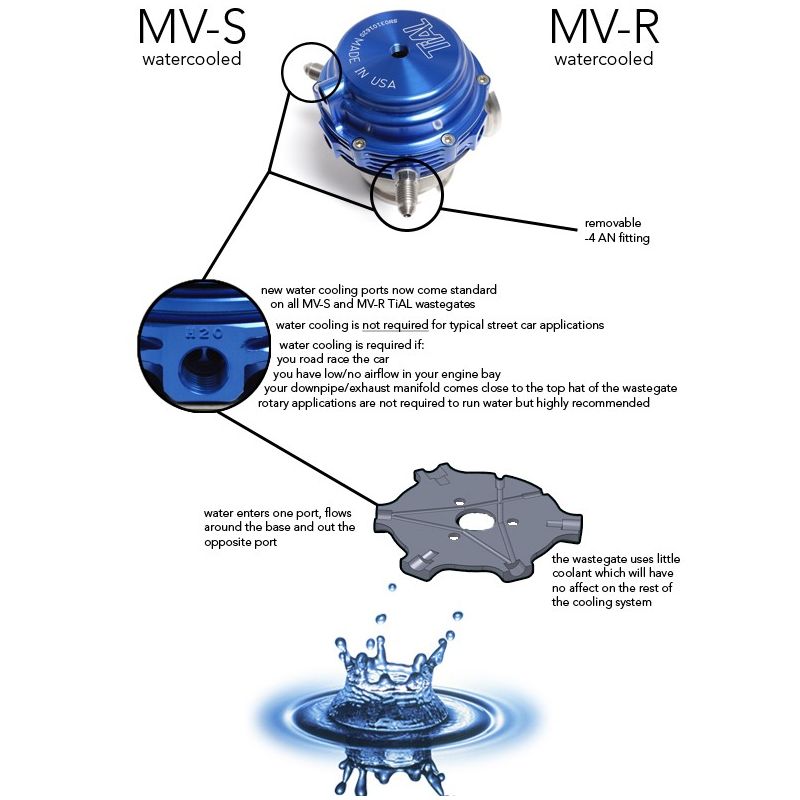

Om de levensduur van deze 38mm externe overdrukklep te verlengen, heeft Tial gekozen voor waterkoeling (of koelvloeistofkoeling) en raadt het gebruik van dit systeem ten zeerste aan.

Vooral omdat het zo is ontwikkeld dat het geen significante temperatuurstijging van het koelsysteem van uw auto veroorzaakt.



De installatie van deze MVS 38mm externe overdrukklep wordt vereenvoudigd door het compacte formaat (94 mm hoog) en de aanwezigheid van diverse aansluitmogelijkheden. (boven en onder). Hieronder vindt u een installatiehandleiding.

De keuze van de openingsdruk van de overdrukklep (hier tussen 0,3 en 1,7 bar) wordt gemaakt via de veren, die elk een andere veermetstante hebben. Om de juiste veren voor de gewenste druk te kiezen, volgt u de link "Handleiding voor veerkalibratie" hieronder en raadpleegt u de laatste kolom.

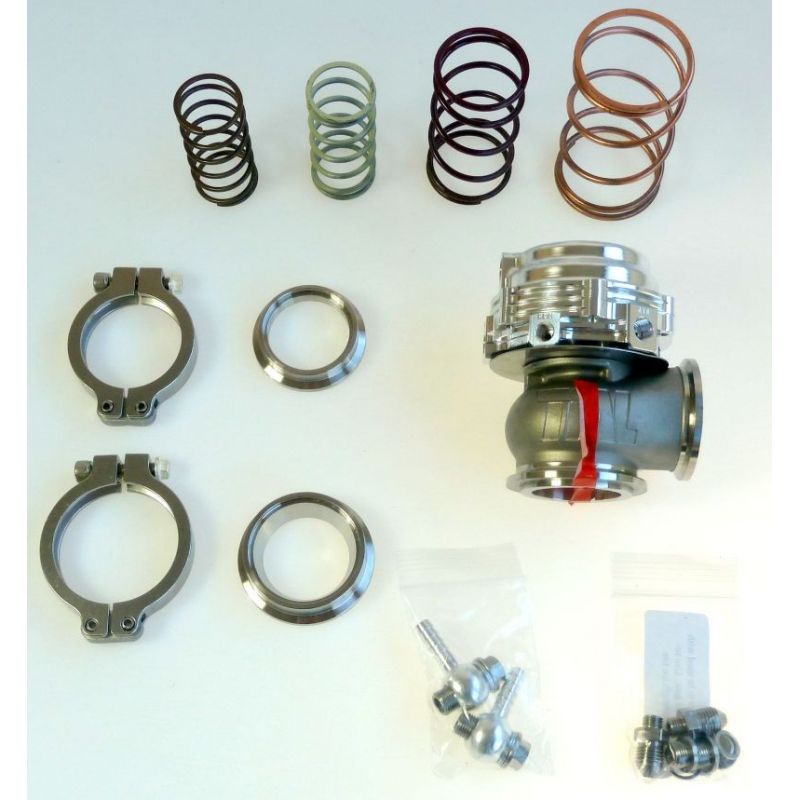

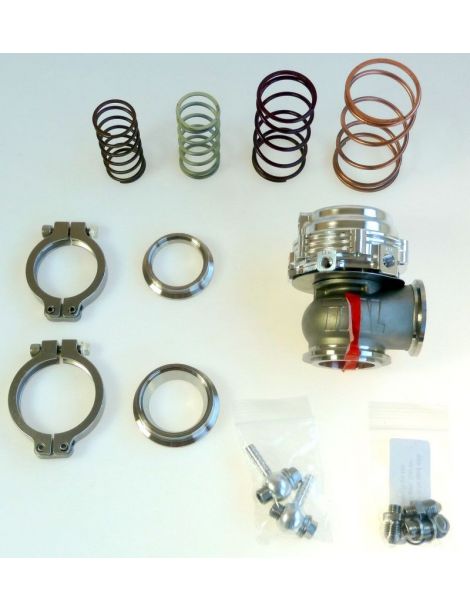

Deze MVS 38 overdrukklep wordt geleverd met de benodigde montageonderdelen, namelijk: :

• 1 inlaat V-band flens
• 1 inlaat V-band klem
• 1 uitlaat V-band flens
• 1 uitlaat V-band klem
• 2 schroeven + lucht banjo-aansluitingen
• 2 DASH 4-aansluitingen voor waterkoeling
• 3 pluggen voor ongebruikte poorten
• 6 veren

Installatiehandleiding

veren

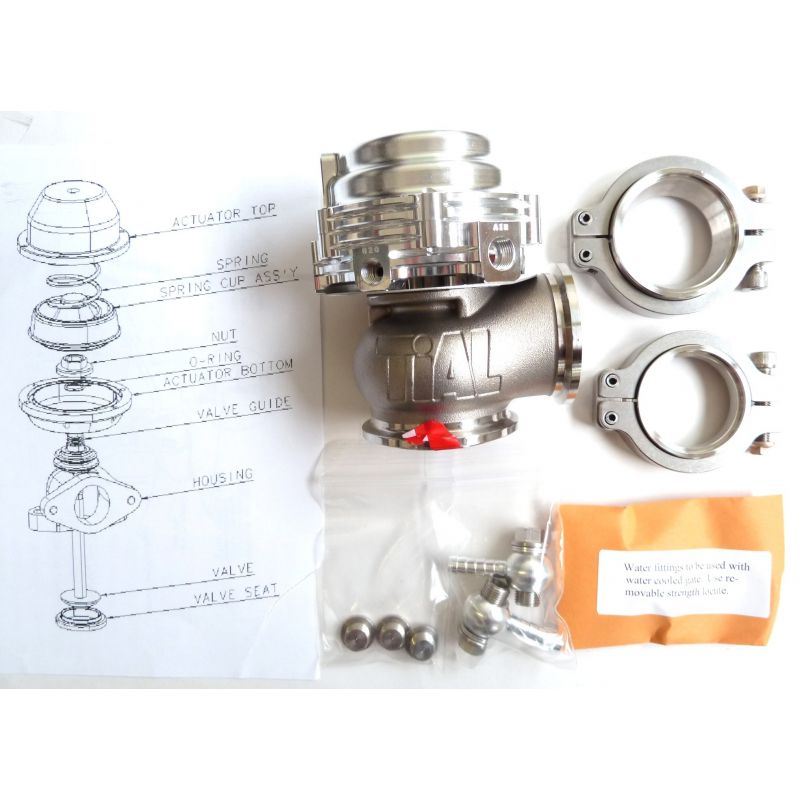

Exploded view en reserveonderdelen

Gedeeltelijk gedimensioneerd plan
