4.0L 32v - 1UZ-FE
Manufacturers
4.0L 32v - 1UZ-FE
Let op: laatste artikelen op voorraad!
Nieuw product
Set trimetalen hoofdlagerhelften voor de krukas zonder nokje voor de vijf hoofdlagers van de Toyota- en Lexus-motoren 1UZ-FE, 2UZ-FE en 3UZ-FE.
De 1UZ-FE (4,0 liter), 3UZ-FE (4,3 liter) en 2UZ-FE (4,7 liter) zijn benzine-V8-motoren van Toyota met vier bovenliggende nokkenassen en 32 kleppen, onder meer gemonteerd in de Celsior, Crown, Soarer, Land Cruiser, Sequoia, Tundra, 4Runner en de Lexus LS, GS, SC, LX en GX. De afmetingen van hoofdlagertap en lagerhuis zijn die van de hier getoonde ACL-lagerset, voor vijf hoofdlagers.
De krukas van deze motor draait in vijf hoofdlagers. Elke tap draait tussen twee lagerhelften, de ene in het blok en de andere in het lagerdeksel: zij dragen de krukas. De hier getoonde trimetalen set van ACL Race Series vervangt ze op gebouwde motoren.

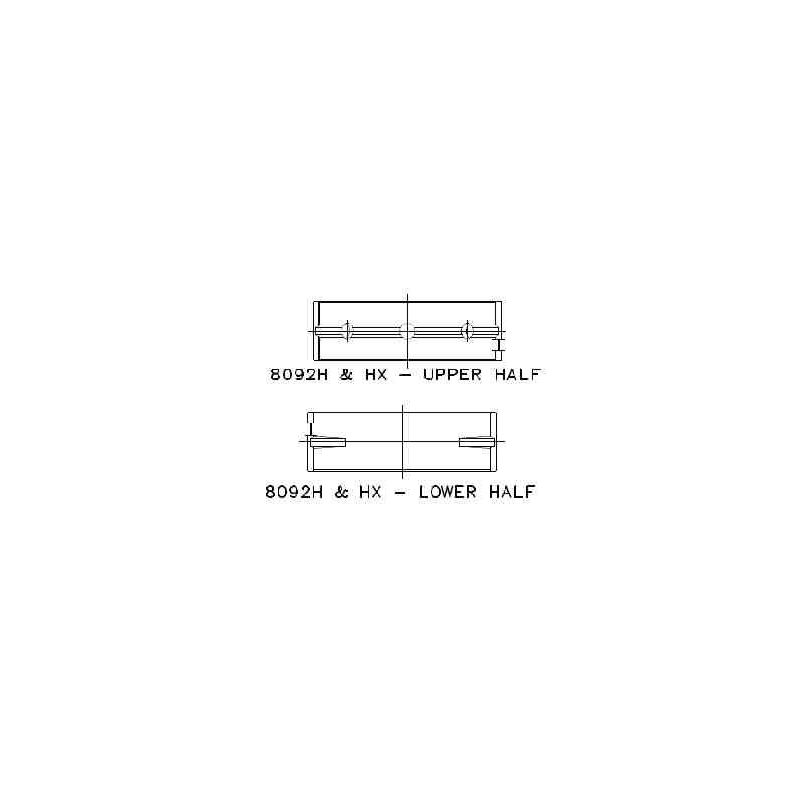

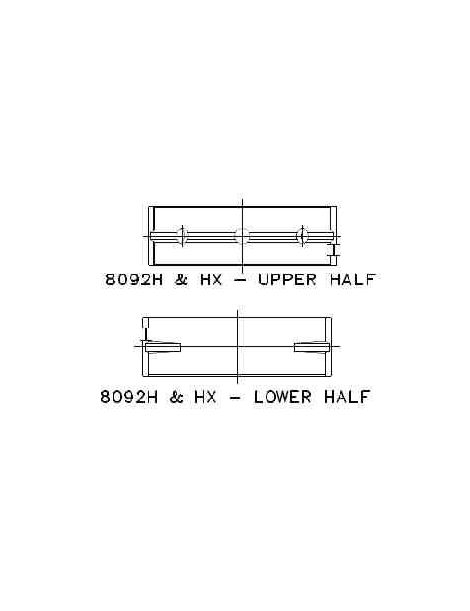

Bij een trimetalen lager draagt een stalen rug een tussenlaag van koper-lood met hoge draagkracht, die zelf bedekt is met een antifrictie-glijlaag die de hoofdlagertap spaart. De complete set dekt de vijf hoofdlagers van de krukas. De bovenste en onderste lagerhelften zijn verschillend: elke helft hoort op zijn eigen plaats.
Trimetaal is bedoeld voor hoge en langdurige belastingen, terwijl aluminium bimetaal beperkt blijft tot lage tot gemiddelde belastingen: ongeveer 8 000 psi voor het laatste, tot 12 000 psi voor een performance-trimetaal, 50 % meer. Het voordeel blijkt uit sterkte en levensduur bij turbo-, compressor- en hoogtoerige motoren.
| ACL lagers Ø hoofdlagertap 66.987 / 67.000 mm Ø lagerhuis 71.999 / 72.014 mm Breedte 22.5 mm |
Opmerking van de fabrikant (ACL 5M8088H): deze set heeft geen inkeping, geschikt voor 1UZ, 2UZ en 3UZ.
| Referentie | Merk en behandeling | Maat | Wanddikte (mm) |
|---|---|---|---|
| 5M8088H-STD | ACL Race - Zonder behandeling | Standaard | 2.491 |
| 5M8088HX-STD | ACL Race - Zonder behandeling | Std, vergrote speling (HX) | 2.478 |
| 5M8088H-.025 | ACL Race - Zonder behandeling | +0.025 | |
| 5M8088H-.25 | ACL Race - Zonder behandeling | +0.25 | |
| 5M8088H-.50 | ACL Race - Zonder behandeling | +0.50 |
Bedrijfsspeling is de afstand tussen het lager en de hoofdlagertap, gevuld met de oliefilm.
Terwijl de motor draait, zweeft de hoofdlagertap op deze oliefilm, die de belasting draagt zonder direct contact met het lager. De filmdikte hangt af van de speling: te krap, dan stroomt de olie slecht, stijgt de temperatuur en neemt het risico op vastlopen toe; te ruim, dan ontsnapt de olie, draagt de film minder en daalt de oliedruk. Een correcte speling zorgt zowel voor voldoende smering als voor een goed behouden film.
| Maat / uitvoering | Wanneer kiezen | ACL Race Series |
|---|---|---|
| Standaard (STD) | Originele tap, niet geslepen | 0.067 tot 0.080 mm |
| Vergrote speling (HX) | Ruimere speling: hoge oliestroom, hoog toerental | 0.092 tot 0.105 mm |
| +0.025 mm | Gepolijste tap | 0.067 tot 0.080 mm |
| +0.25 mm | Tap geslepen op 0.25 mm | 0.067 tot 0.080 mm |
| +0.50 mm | Tap geslepen op 0.50 mm | 0.067 tot 0.080 mm |
Controle bij montage: leg een kalibreerdraad (Plastigauge) op de tap, draai de lagerdeksel op het voorgeschreven koppel aan en vergelijk de platgedrukte draad met de meetlat om de speling af te lezen.
Deze trimetalen hoofdlagers van ACL zijn bedoeld voor geprepareerde motoren en competitie: waar een standaardlager snel zijn grens bereikt, verdragen zij meer vermogen, meer toeren en meer turbodruk. Het gamma omvat de standaardmaat, een maat +0.025 mm voor een hoofdlagertap die alleen gepolijst is, slijpmaten van +0.25 en +0.50 mm en een HX-versie met vergrote speling voor hoogtoerige motoren of motoren met een hoog oliedebiet. Zo blijft na het slijpen van de krukas hetzelfde lager bruikbaar en past de speling bij de gebruikte olie en de inzet van de motor.
 | Als Australische specialist in hoogwaardige motorlagers sinds 1949 levert ACL Bearing Company de Race Series: nauwkeurig vervaardigde trimetalen lagers in talrijke maten, gewaardeerd in geprepareerde motoren wereldwijd. |
Deze hoofdlagerset past op de 1UZ-FE-, 2UZ-FE- en 3UZ-FE-motoren van de volgende Toyota- en Lexus-modellen:
| Merk | Model (chassis) | Motorcode | Vermogen | Jaren |
|---|---|---|---|---|
| Hongqi | HQ3 | 3UZ-FE | 280 pk | 2006–2008 |
| Lexus | GS (_S16_) | 1UZ-FE, 3UZ-FE | 283–305 pk | 1997–2004 |
| Lexus | GS (_S19_) | 3UZ-FE | 283–300 pk | 2005–2011 |
| Lexus | GX (_J12_) | 2UZ-FE, 3UZ-FE | 238–305 pk | 2001–2009 |
| Lexus | LS (_F1_) | 1UZ-FE | 245–254 pk | 1989–1995 |
| Lexus | LS (_F2_) | 1UZ-FE | 253–294 pk | 1994–2000 |
| Lexus | LS (_F3_) | 3UZ-FE | 282–294 pk | 2000–2006 |
| Lexus | LX (UZJ100) | 2UZ-FE | 231–275 pk | 1998–2008 |
| Lexus | SC Coupé (_ZZ3_) | 1UZ-FE | 253–294 pk | 1991–2000 |
| Lexus | SC Cabriolet (UZZ40_) | 3UZ-FE | 280–332 pk | 2001–2010 |
| Toyota | 4 Runner IV (_N21_) | 2UZ-FE | 238–273 pk | 2002–2009 |
| Toyota | Aristo (_S14_) | 1UZ-FE | 235 pk | 1992–1997 |
| Toyota | Aristo (_S16_) | 3UZ-FE | 305 pk | 1999–2004 |
| Toyota | Celsior (UCF1_) | 1UZ-FE | 245 pk | 1988–1993 |
| Toyota | Celsior (UCF2_) | 1UZ-FE | 264–280 pk | 1993–2000 |
| Toyota | Celsior (UCF3_) | 3UZ-FE | 283 pk | 2000–2006 |
| Toyota | Crown (CRS_, JZS_, GRS18_, UZS_) | 3UZ-FE | 280 pk | 2003–2008 |
| Toyota | Crown (_S14_, _S13_) | 1UZ-FE | 260–265 pk | 1991–1995 |
| Toyota | Crown (_S17_) | 1UZ-FE | 280 pk | 1999–2004 |
| Toyota | Crown (_S20_) | 3UZ-FE | 280 pk | 2009–2012 |
| Toyota | Land Cruiser 100 (_J1_) | 2UZ-FE | 233–238 pk | 1998–2007 |
| Toyota | Land Cruiser 200 (_J2_) | 2UZ-FE | 271–315 pk | 2007– |
| Toyota | Sequoia (_K3_, _K4_) | 2UZ-FE | 238–280 pk | 2000–2007 |
| Toyota | Sequoia (_K6_) | 2UZ-FE | 280 pk | 2007–2014 |
| Toyota | Soarer Coupé (_Z3_) | 1UZ-FE | 260–265 pk | 1991–1997 |
| Toyota | Soarer Coupé (_Z4_) | 3UZ-FE | 283 pk | 2000–2005 |
| Toyota | Tundra Pick-up (_K3_, _K4_) | 2UZ-FE | 249–282 pk | 1999–2006 |
| Toyota | Tundra Pick-up (_K5_, _K6_) | 2UZ-FE | 280 pk | 2006–2009 |
| Toyota (Faw) | Crown Royal (_S20_) | 3UZ-FE | 283 pk | 2009–2012 |
| Toyota (Faw) | Land Cruiser 100 (_J10_) | 2UZ-FE | 238 pk | 2003–2007 |
De lagers vervangen bij een opbouw of revisie beschermt tegen de duurste schade: een versleten hoofdlager beschadigt de hoofdlagertap, vervuilt het oliecircuit met deeltjes en dwingt minstens tot het slijpen van de krukas, of zelfs tot herstel van het blok. Tegenover die kosten weegt een nieuwe set weinig: het is het goedkoopste onderdeel van de krukasopstelling, maar het onderdeel waarvan het falen het meest kost.
