Bielles forgées Nissan - 3.5L 24V - VQ35DE pour pistons forgés

Le moteur Nissan VQ35DE

Le Nissan VQ35DE est un V6 de 3 498 cm³ à 24 soupapes et double arbre à cames en tête, produit à partir de l’an 2000 dans l’usine d’Iwaki au Japon. Issu de la célèbre famille VQ, maintes fois primée, il reprend l’architecture éprouvée du VQ30DE en y ajoutant la distribution variable à l’admission (CVTCS). Avec un alésage de 95,5 mm et une course de 81,4 mm, il privilégie la montée en régime et la souplesse, deux qualités qui ont forgé sa réputation sur la Nissan 350Z (Z33) et l’Infiniti G35 (V35).

Selon les versions et les millésimes, le VQ35DE développe d’environ 234 à 300 ch pour un couple compris entre 334 et 371 N·m. On le retrouve sous le capot des Nissan 350Z, Altima, Maxima, Murano et Quest, ainsi que des Infiniti G35 et FX35. Bien conçu, il s’appuie sur un bloc en aluminium et un vilebrequin forgé ; ses bielles de série, en revanche, atteignent vite leurs limites dès que la pression cylindre grimpe, en préparation atmosphérique poussée comme en conversion suralimentée. Le passage à des bielles forgées en acier 4340 est l’étape clé pour fiabiliser le bas moteur et encaisser des puissances très supérieures à celles d’usine.

Les bielles forgées

Les bielles forgées NSB Concept transforment le mouvement alternatif des pistons en rotation du vilebrequin tout en absorbant des efforts considérables à chaque cycle. Matricées à chaud dans un acier allié à haute résistance, elles présentent un fibrage orienté qui épouse la forme de la pièce : à cote égale, elles offrent une tenue en fatigue et une résistance à la rupture nettement supérieures à celles des bielles en métal fritté montées en série.

Elles sont conçues pour tous les usages intensifs et la compétition : circuit, trackday, drift, rallye, course de côte, drag et time attack. Elles accompagnent aussi bien une préparation atmosphérique à haut régime qu’une conversion turbo ou compresseur, du Stage 2 au Stage 4 et au-delà.

Dès que la pression cylindre augmente (hausse du taux de compression, suralimentation, régime soutenu), les bielles deviennent la pièce maîtresse de la fiabilité du VQ35DE. Associées à des pistons forgés, elles permettent de viser sereinement 400, 500 ch et davantage selon la configuration, là où les bielles de série imposeraient une marge de sécurité prudente. Le choix du profil et de la visserie se fait alors selon la puissance et la discipline visées.

Caractéristiques techniques des bielles forgées VQ35DE

Couple de serrage et allongement

Sur un V6 comme le VQ35DE, la tenue du chapeau de bielle ne dépend pas du chiffre affiché à la clé mais de la précharge réellement installée dans chacune des douze vis. Le couple n’est qu’un moyen indirect d’y parvenir : une part de l’effort se perd en frottement dans les filets et sous la tête de vis. C’est pourquoi les valeurs du tableau ci-dessus, préconisées par le fabricant de la visserie, doivent être respectées à la lettre, et pourquoi le contrôle de l’allongement au comparateur reste la méthode de référence : il mesure directement l’étirement de la vis, donc la précharge obtenue. Filets propres et secs, puis lubrifiant de montage ARP réparti régulièrement, serrage progressif en deux ou trois passes alternées : ces précautions conditionnent la répétabilité, que la bielle soit équipée d’ARP 2000 ou d’ARP CA625+. La notice livrée avec le kit prévaut toujours.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

L’acier 4340 est un acier allié au nickel, chrome et molybdène (Ni-Cr-Mo), reconnu dans l’aéronautique et la compétition pour son équilibre exceptionnel entre résistance, ductilité et tenue en fatigue. Après matriçage à chaud, les bielles subissent une trempe suivie d’un revenu, puis un grenaillage qui referme les microporosités de surface et renforce encore la résistance à la fatigue.

Comparé au métal fritté des bielles de série, le 4340 offre environ +19 % de limite élastique, +8 % de résistance à la traction et de +19 à +37 % de résistance en fatigue. Concrètement, la bielle se déforme et rompt bien plus tard : c’est cette marge qui autorise de fortes pressions cylindre et de hauts régimes sans rupture du bas moteur.

Les profils de bielle

Cette fiche propose les profils réellement adaptés au VQ35DE. Le choix dépend de la puissance visée et du type de préparation.

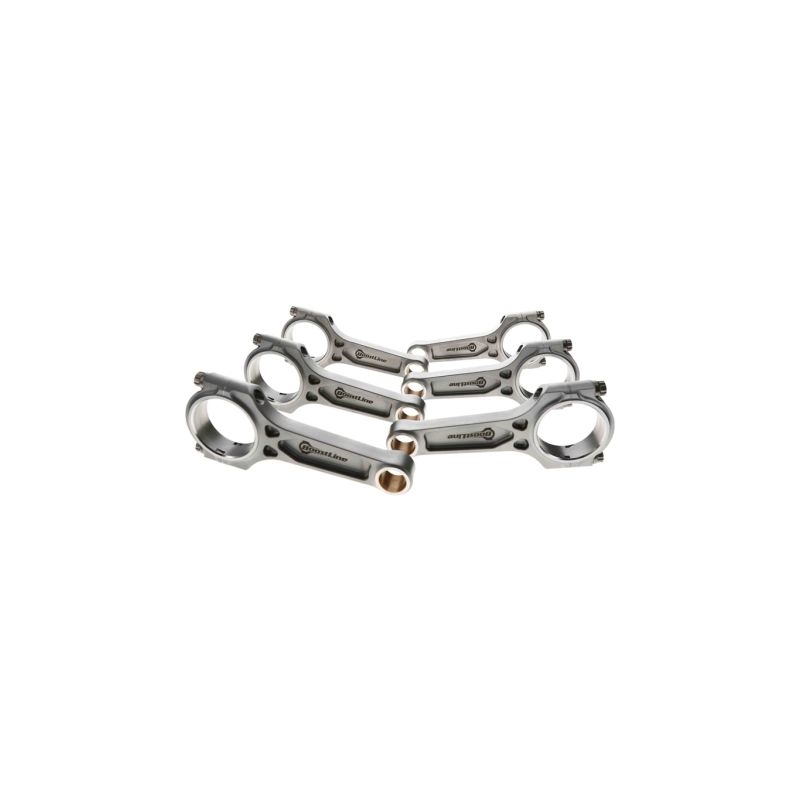

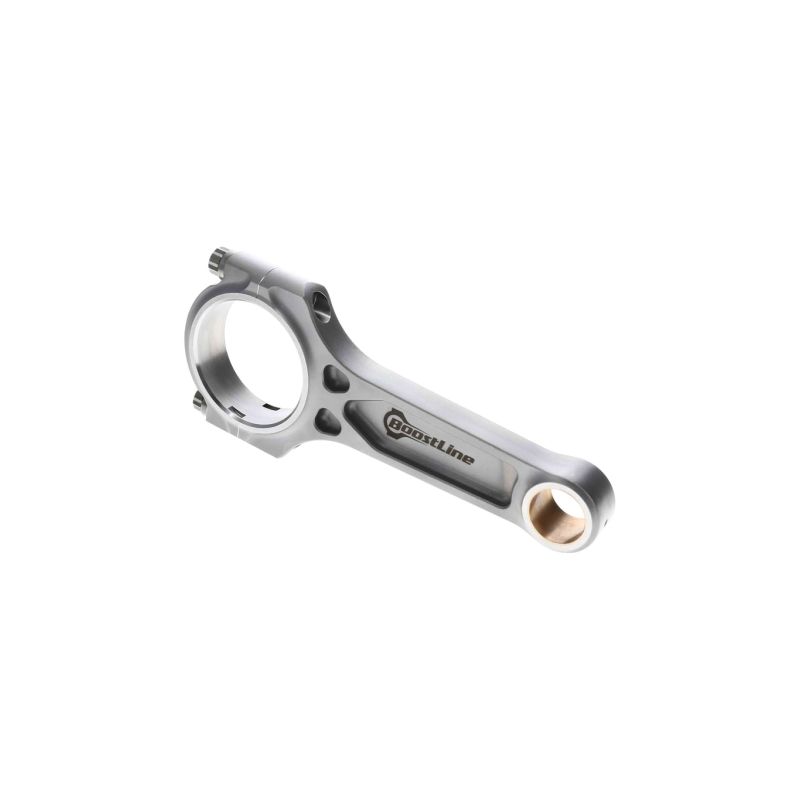

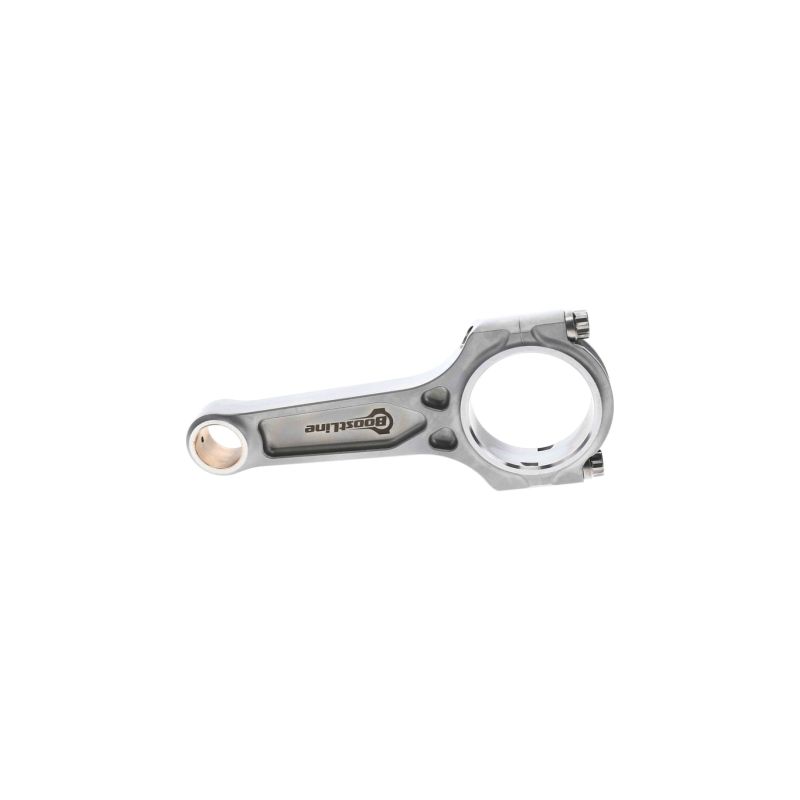

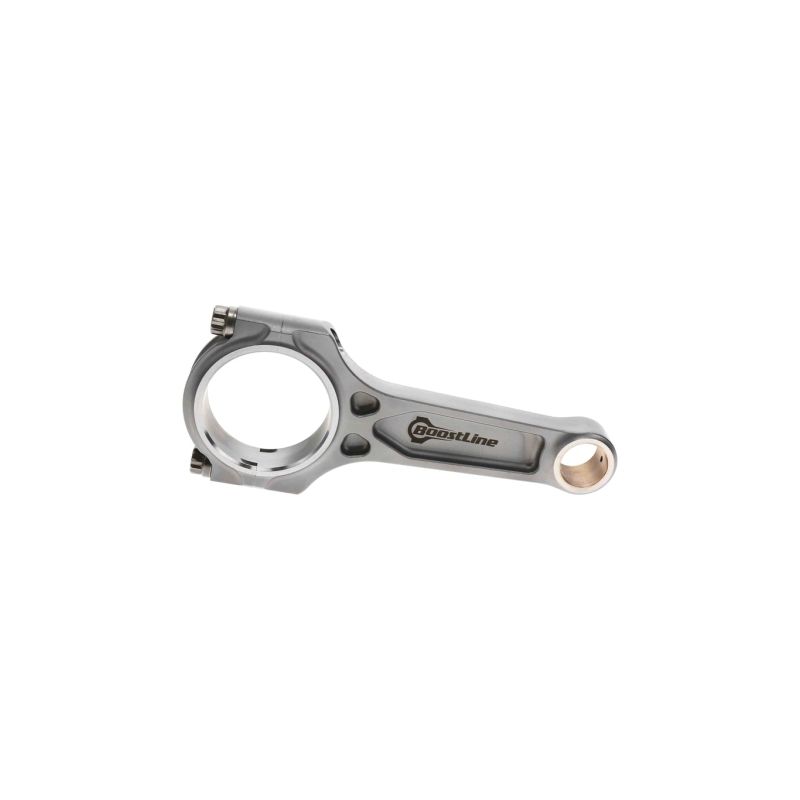

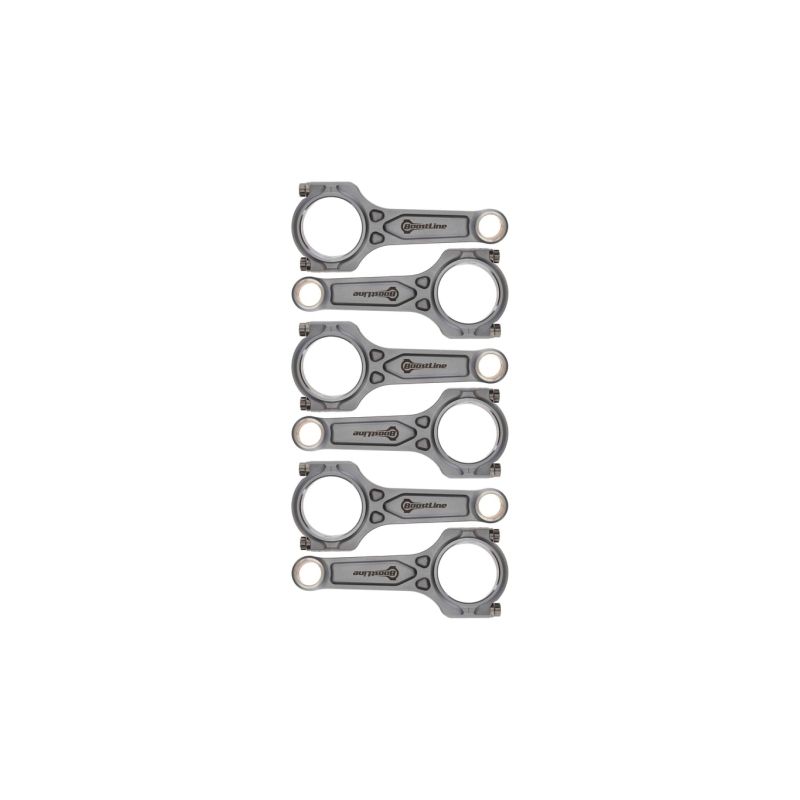

	Profil I-3P (Boostline). Profil breveté à trois poches, développé par Boostline pour rassembler les points forts des sections en H et en I : une résistance maximale associée à une masse en rotation réduite. Le fabricant le réserve aux moteurs suralimentés, y compris sous de fortes pressions de suralimentation, en turbo, avec un compresseur ou avec du protoxyde d’azote.

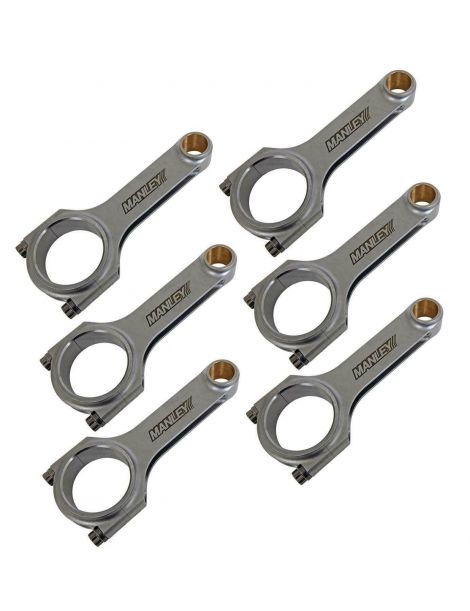

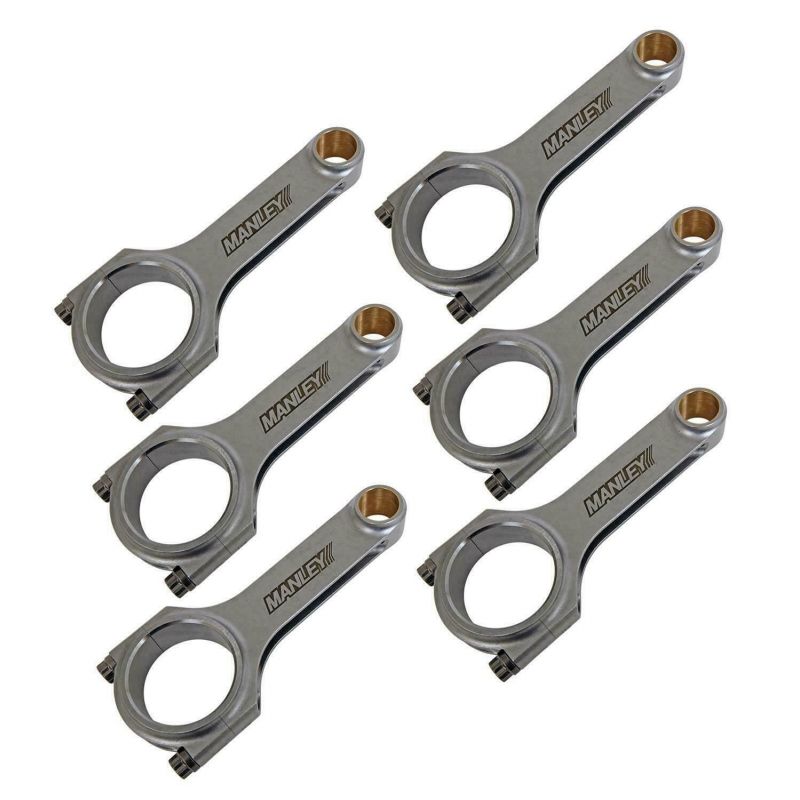

	Profil H (Manley). Composée de deux larges flancs plats reliés par une âme centrale, sa section en « H » offre à la bielle une silhouette massive et régulière d’une extrémité à l’autre. C’est le profil de prédilection des moteurs atmosphériques préparés qui prennent beaucoup de tours, comme le VQ35DE, où il garantit une grande robustesse au bas moteur.
	Profil I-HD (Manley Pro Series I-Beam Turbo Tuff). Déclinaison « Heavy Duty » du profil I, elle reprend la même architecture avec un corps renforcé et épaissi, dimensionné pour supporter des efforts nettement plus importants. Elle vise les charges extrêmes, sur les préparations turbo, compresseur ou protoxyde d’azote à forte puissance et à pression de suralimentation élevée.

Comment choisir sa visserie de bielle ?

La visserie maintient le chapeau de bielle sous des accélérations colossales. Cette fiche propose deux grades ARP selon le niveau de préparation.

	ARP 2000 : référence haute performance affichant une résistance à la traction d’environ 220 000 psi (1 517 MPa). Elle convient jusqu’à 200 ch par cylindre en 3/8", jusqu’à 8 500 tr/min. Robuste, fiable et polyvalente, elle se prête au circuit, au trackday, au drift, au rallye, au drag et à la course de côte, sans contrainte particulière de stockage.
	ARP Custom Age 625+ : alliage premium offrant une résistance à la traction de 260 000 à 280 000 psi (1 793 à 1 931 MPa). Il dépasse 250 ch par cylindre en 3/8", au-delà de 10 000 tr/min. Excellente tenue à la corrosion et à l’oxydation, insensible à la fragilisation par l’hydrogène et sans contrainte de stockage : le choix des préparations extrêmes.

Mesure de l’allongement des vis

Acheter la jauge d’allongement ARP →

Les marques proposées

Cette fiche réunit les deux fabricants proposés pour le VQ35DE.

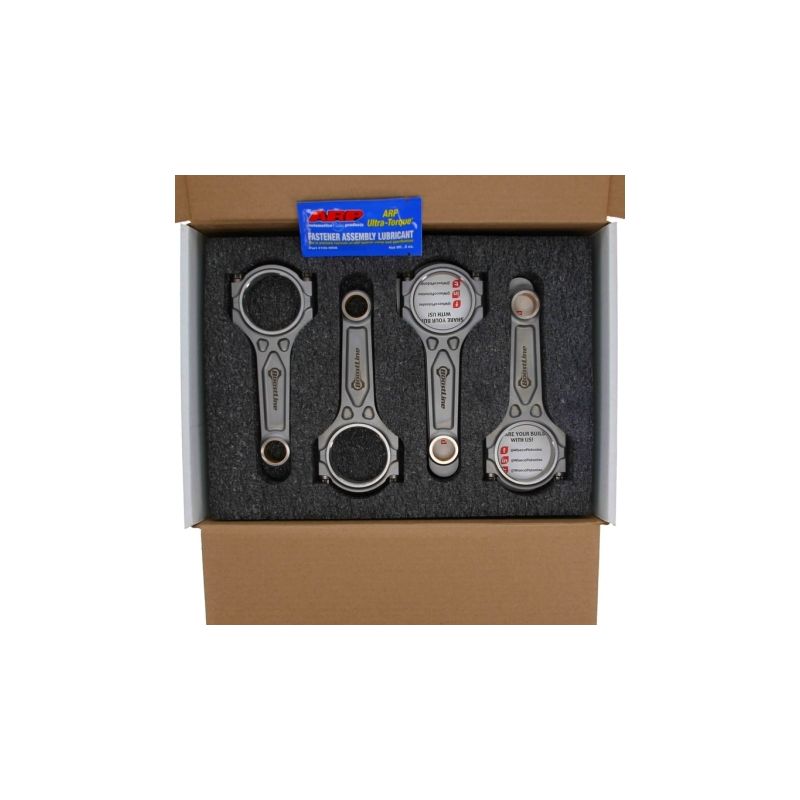

	Boostline : gamme développée par le groupe Wiseco, reconnue pour son profil breveté I-3P à trois poches. Usinées avec une grande précision et livrées avec une visserie ARP, les bielles Boostline visent les préparations atmosphériques pointues comme les conversions suralimentées exigeantes.
	Manley Performance : fabricant américain historique, lui aussi membre du groupe Wiseco. Ses bielles forgées (profils H et Pro Series I-Beam Turbo Tuff) sont pesées et appariées, plébiscitées en drag, drift, circuit et rallye pour leur robustesse sous forte charge.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Nissan VQ35DE

Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du moteur Nissan VQ35DE :

Référence OEM : 12100-4W00D (jeu de 6 bielles).

Pourquoi c’est la solution la plus économique ?

Reconstruire un bas moteur coûte cher : autant ne le faire qu’une fois. En montant d’emblée des bielles forgées, vous sécurisez votre VQ35DE pour des années d’usage intensif et vous évitez la casse, bien plus onéreuse qu’un jeu de bielles. C’est l’assurance d’un moteur fiable, capable d’encaisser la montée en puissance sans mauvaise surprise.
