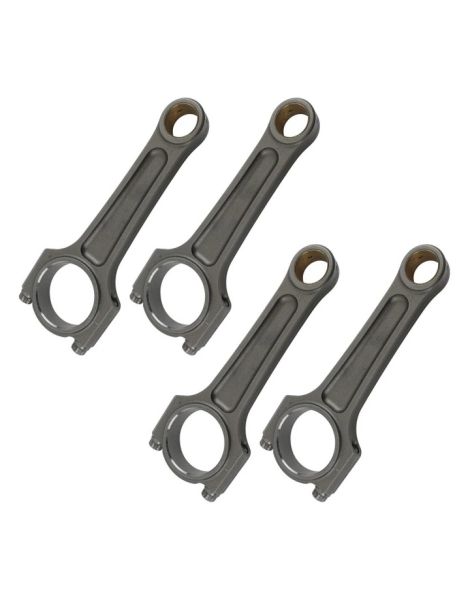

Kit de 4 bielles forgées en acier 4340 pour Toyota 2AZ-FE.
Le 2AZ-FE est le quatre-cylindres en ligne 2,4 litres à double arbre à cames en tête et 16 soupapes de Toyota. Doté d'un bloc en aluminium de 2362 cm³ (alésage 88,5 mm, course 96 mm), ce moteur atmosphérique développe de 152 à 170 ch selon les versions. Produit des années 2000 au milieu des années 2010, il a équipé un très large éventail de modèles : Camry, RAV4, Previa/Estima, Harrier, Alphard/Vellfire, Mark X Zio et Corolla Rumion, ainsi que le Scion tC très prisé outre-Atlantique.
Sa large diffusion et sa disponibilité en font une base de préparation courante, notamment en conversion turbo où l'on cherche à extraire nettement plus que la puissance d'origine. Or, dès que l'on augmente la pression de suralimentation ou le régime, ce sont les bielles de série qui deviennent le point faible du bas moteur. Les remplacer par des bielles forgées est l'étape clé pour fiabiliser durablement l'attelage mobile.
Nos bielles forgées pour 2AZ-FE sont usinées dans un acier 4340 corroyé, la référence en compétition. Elles encaissent la fatigue, la flexion et l'arrachement bien mieux que les bielles d'usine, tout en respectant scrupuleusement les cotes du vilebrequin et des pistons du 2AZ-FE. Livrées en kit de 4, équipées d'une visserie ARP haute résistance, elles sont prêtes au montage.
Elles répondent à tous les programmes de préparation : conversion turbo, augmentation du taux de compression, drift, drag, circuit, time attack ou simple remise à neuf renforcée d'un moteur fatigué. Selon l'objectif (Stage 1 fiabilisation, Stage 2 suralimentation modérée, Stage 3 fortes puissances), la bielle forgée sécurise la montée en puissance sans jamais transiger sur la fiabilité.
| Référence | Marque | Profil | Visserie | Ø axe (mm) | Largeur pied (mm) | Ø tête (mm) | Largeur tête (mm) | Entraxe (mm) | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| 14419-4 | Manley | I-HD | ARP 2000-3/8"-41mm | 22 | 51 | 19,91 | 149,5 | 570 |
| Référence | Marque | Visserie | Couple max (sans jauge) | Allongement (contrôle avec jauge) |
|---|---|---|---|---|
| 14419-4 | Manley | ARP 2000-3/8"-41mm | 81,3 N·m | 0,147 – 0,157 mm |
Le couple indiqué correspond à un serrage réalisé sans jauge d'allongement. Pour une précharge optimale, ARP recommande de contrôler l'allongement du corps de vis à l'aide d'une jauge micrométrique, méthode plus fiable et plus reproductible que le serrage au couple seul.
| Le 4340 est un acier faiblement allié au nickel, chrome et molybdène. Le forgeage aligne les fibres du métal dans le sens de l'effort, ce qui supprime les porosités internes et procure une résistance mécanique très supérieure à celle d'une bielle frittée ou coulée d'origine. On atteint une résistance à la traction de l'ordre de 930 à 1080 MPa avec une excellente tenue à la fatigue, indispensable dès que le moteur gagne en puissance ou en régime. C'est le standard des bielles de compétition, capable d'absorber les pics de pression de combustion sans se déformer ni rompre. Face à une bielle de série en métal fritté, le 4340 forgé apporte de l'ordre de +19 % sur la limite élastique, +8 % sur la résistance à la traction et de +19 à +37 % sur la tenue en fatigue : autant de marge qui se traduit par une endurance nettement accrue sous charges répétées. |
 | Le profil I-HD (I-Beam Heavy Duty) reprend la section en I, réputée pour son excellent rapport rigidité/poids, en la renforçant pour supporter des charges plus élevées. Cette géométrie limite la masse en mouvement, ce qui favorise la montée en régime, tout en conservant la solidité requise en usage suralimenté. Nos bielles 2AZ-FE sont proposées exclusivement en profil I-HD, particulièrement adapté aux préparations turbo de ce quatre-cylindres. |
 | La visserie de bielle est un élément critique : c'est elle qui maintient chapeau et corps de bielle solidaires à chaque cycle. Nos bielles 2AZ-FE reçoivent des vis ARP 2000 en diamètre 3/8". L'ARP 2000 est un acier allié à haute résistance offrant une résistance à la traction d'environ 220 000 psi (soit environ 1517 MPa). En diamètre 3/8", il couvre une puissance d'environ 200 ch par cylindre et supporte des régimes élevés, jusqu'à 8500 tr/min. Cette visserie apporte robustesse, fiabilité et polyvalence, sans contrainte particulière de stockage. |
| Le serrage au couple reste approximatif car il dépend du frottement des filets. La méthode la plus précise consiste à mesurer l'allongement du corps de vis avec une jauge micrométrique : on serre jusqu'à obtenir l'allongement préconisé, ici 0,147 à 0,157 mm. On garantit ainsi une précharge homogène sur les quatre bielles et une fiabilité maximale à haut régime. |
 | Manley Performance est un fabricant américain reconnu depuis des décennies pour ses composants moteur haute performance. Ses bielles forgées en 4340, ici au profil I-HD, sont réputées pour leur qualité d'usinage, leur homogénéité de poids et leur endurance en usage sévère. C'est la marque retenue pour équiper le 2AZ-FE. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| Toyota | Camry (ACV30 / ACV36) | 2AZ-FE | 152 ch | 2001–2006 |
| Toyota | Camry (ACV40) | 2AZ-FE | 158 ch | 2006–2011 |
| Toyota | RAV4 III (ACA31 / ACA33) | 2AZ-FE | 170 ch | 2005–2013 |
| Toyota | Previa / Estima II (ACR30) | 2AZ-FE | 156 ch | 2000–2006 |
| Toyota | Harrier (ACU35) | 2AZ-FE | 160 ch | 2003–2012 |
| Toyota | Alphard / Vellfire (ANH20 / ANH25) | 2AZ-FE | 170 ch | 2008–2014 |
| Toyota | Mark X Zio (ANA10 / ANA15) | 2AZ-FE | 163 ch | 2007–2013 |
| Toyota | Corolla Rumion (AZE151) | 2AZ-FE | 167 ch | 2010–2015 |
Sur un 2AZ-FE préparé, une bielle d'origine qui lâche entraîne le plus souvent la destruction du bloc, du vilebrequin et des pistons. Investir d'emblée dans un kit de bielles forgées revient bien moins cher qu'une casse moteur suivie d'une reconstruction complète. Vous fiabilisez durablement le bas moteur, vous préservez la valeur de votre préparation et vous roulez l'esprit tranquille, sur circuit comme sur route ouverte.
