Joint de culasse renforcé Volkswagen Audi Seat Skoda 2.0 TFSI

Les moteurs Volkswagen et Audi concernés

Le quatre cylindres en ligne de 2,0 litres essence et turbo, vendu en 2.0 TFSI, TSI, GTI, R, TTS ou Cupra, équipe les Audi A1, A3, A4 B7, A6 C6, TT et Q3, les Volkswagen Golf, Passat, Tiguan, Scirocco, Jetta, Eos, Beetle, CC, Sharan et Polo, les Seat Leon, Altea, Toledo, Exeo et Alhambra et les Skoda Octavia II et Superb II de la table ci-dessous. Une seule culasse couvre les quatre cylindres : le joint se vend à l'unité, un par moteur.

Le joint d'origine porte la référence 06F 103 383 H. Le constructeur n'en publie ni l'alésage, ni l'épaisseur, ni la construction. Il est calculé pour la pression de combustion de série : quand elle monte, le serrage faiblit, la culasse se soulève et le liquide de refroidissement gagne un cylindre.

Les joints de culasse renforcés

Le joint ne garantit pas l'étanchéité à lui seul : la visserie qui applique la culasse sur le bloc pèse autant. Un joint composite se tasse durablement au-delà de 100 N/mm², alors que l'acier inoxydable 301 des MLS tient 517 N/mm², soit 5 fois plus, et reprend sa forme à chaque combustion. Avec l'O-Ring, l'anneau inox isole seul la chambre de combustion et le corps du joint ferme les circuits d'eau et d'huile, sans usinage du bloc.

Cette fiche rassemble les références de deux fabricants de compétition, Athena et Cometic, en trois constructions : l'O-Ring à anneau inox et le MLS multicouche chez Athena, le MLS multicouche chez Cometic. Les alésages de joint sont de 83,5 et 84 mm et les épaisseurs vont de 0,686 à 3,556 mm, de quoi régler le taux de compression sans toucher aux pistons ni à la culasse. En règle générale, on retient un alésage de joint supérieur d'au moins 0,5 mm à l'alésage réel des cylindres. Chaque référence est vendue à l'unité, un joint par moteur.

Caractéristiques techniques

Le volume d'un joint correspond à l'espace qu'il laisse libre au-dessus de chaque cylindre. Il s'ajoute à la chambre de combustion et diminue d'autant le taux de compression. N'utilisez cette valeur que pour comparer des joints de même alésage.

Préparation et montage

Avant la pose, vérifiez la planéité de la culasse et du bloc avec une règle, et faites rectifier l'une ou l'autre si nécessaire. N'appliquez aucune pâte à joint : Athena et Cometic livrent leurs joints déjà revêtus.

Guide technique

Les trois constructions proposées

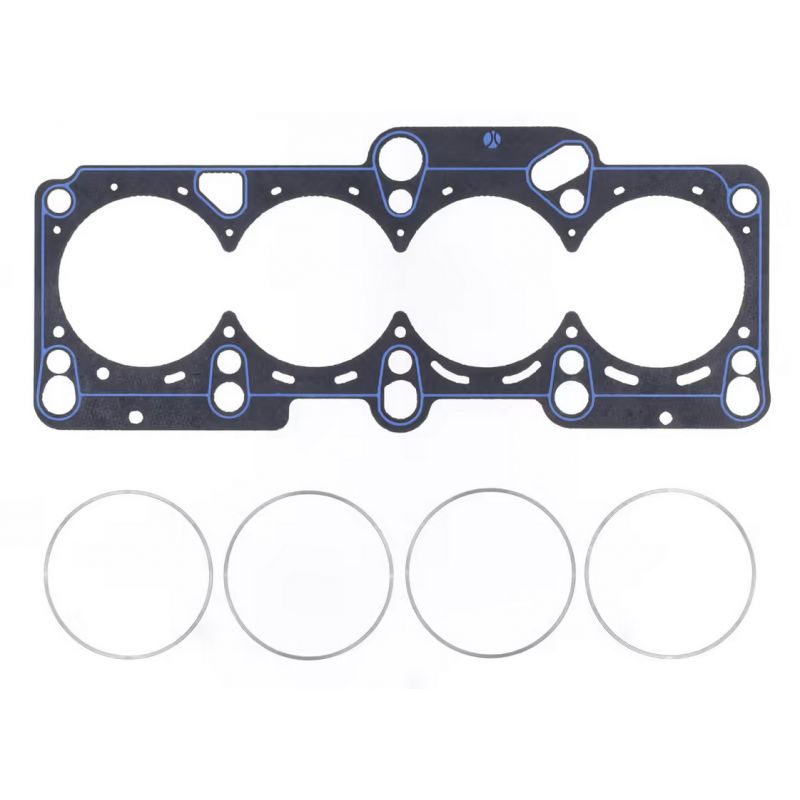

	O-Ring / Cut Ring Athena Un corps d'acier garni d'aramide sans amiante, avec un anneau de compression inox serti autour de chaque cylindre. L'anneau reporte la force de serrage sur une bande étroite, là où l'étanchéité se joue, et un jonc de silicone ferme les passages d'eau et d'huile. C'est la construction la plus résistante aux fortes pressions de combustion de la gamme.

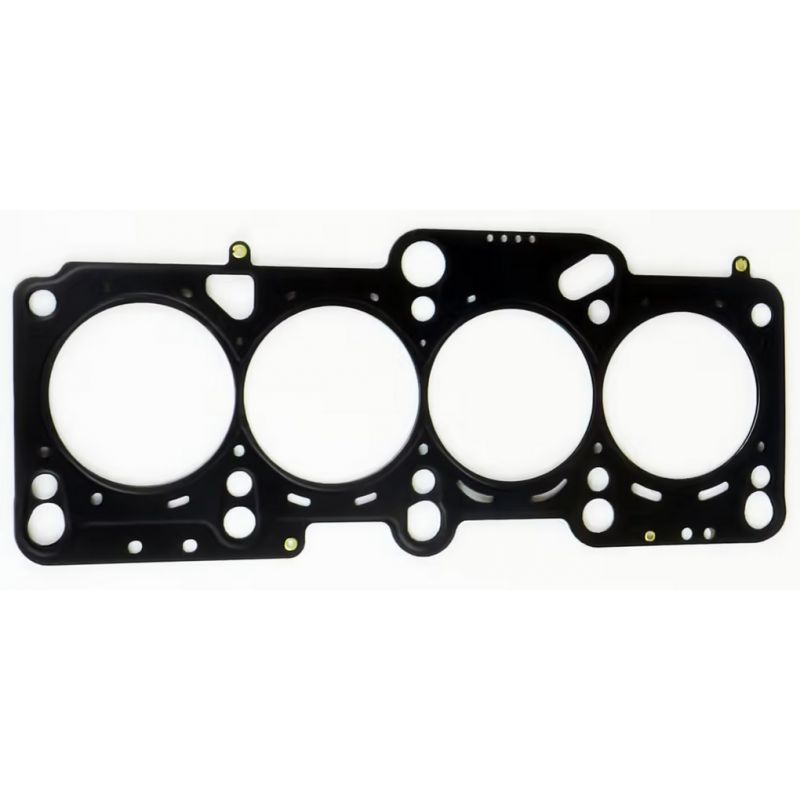

	MLS Athena Un empilement de deux à cinq feuilles d'acier inoxydable AISI 301, découpées au laser, embouties et rivetées. Autour de chaque cylindre, une feuille repliée, le Gas Stopper, renvoie la force de serrage vers la chambre de combustion, tandis que des reliefs séparent les circuits d'eau et d'huile. Les faces extérieures sont revêtues : une couche résiste à la chaleur et comble les petits défauts du bloc et de la culasse, une couche de silicone empêche le joint de coller à la dépose. C'est la solution tout acier d'Athena, du moteur atmosphérique préparé à la suralimentation modérée ; au-delà, l'O-Ring reste la construction qui encaisse les pressions les plus élevées.

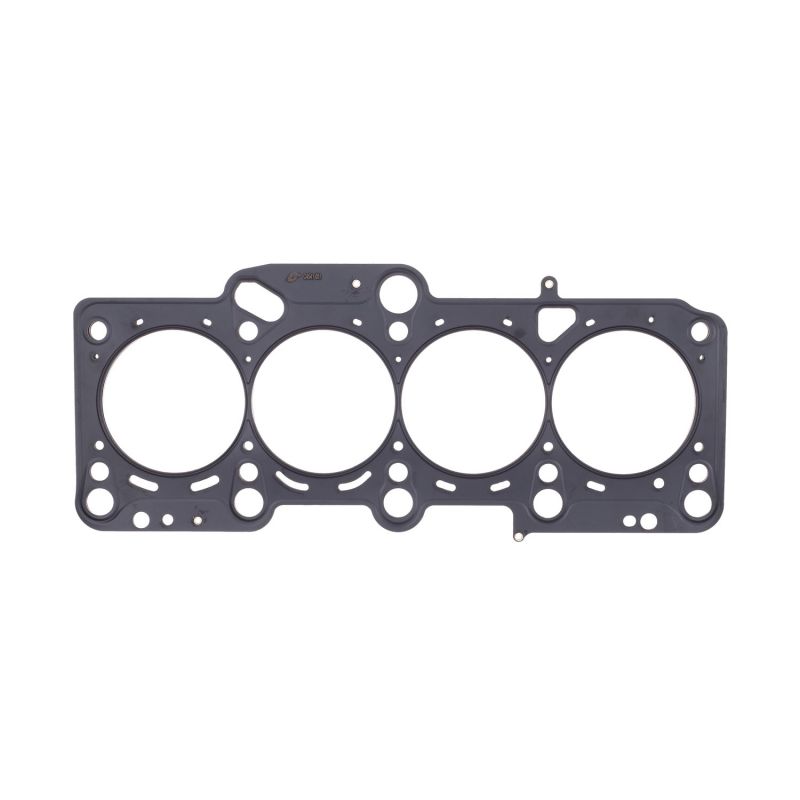

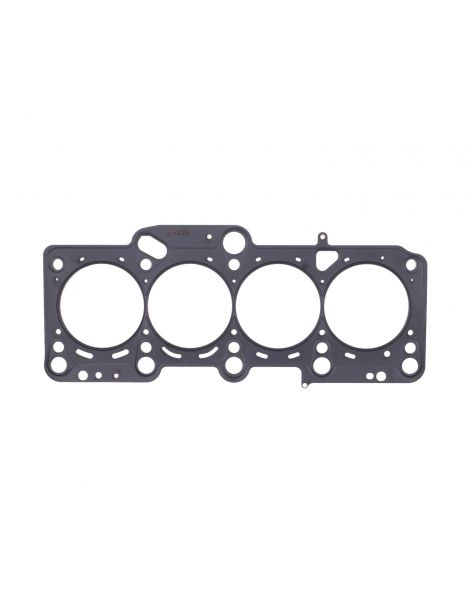

	MLS Cometic Des feuilles d'acier inoxydable estampées, empilées et rivetées l'une à l'autre. Les feuilles extérieures portent des reliefs actifs autour de chaque cylindre et de chaque passage de fluide. L'étanchéité tient avec un serrage mesuré et une faible déformation de l'alésage. C'est le choix universel, du moteur atmosphérique préparé à la suralimentation raisonnable.

Choisir son alésage et son épaisseur

L'alésage du joint. L'O-Ring Athena existe en 83,5 mm, le MLS Cometic en 83,5 et 84 mm, le MLS Athena en 84 mm.

L'épaisseur. Aucune épaisseur n'est publiée par le constructeur pour le joint d'origine. Un joint plus épais agrandit la chambre de combustion et fait baisser le taux de compression ; un joint plus fin la réduit et fait monter le taux.

Faute d'épaisseur d'origine publiée, mesurez au comparateur de combien les pistons sortent du plan de joint du bloc : ce chiffre donne le dégagement restant entre piston et culasse, surtout avec l'épaisseur la plus faible.

Les deux marques

	Athena S.p.A., société italienne de joints et de pièces moteur, installe son siège et son usine principale à Alonte, en Vénétie, et possède d'autres sites en Espagne, aux États-Unis, au Brésil et en Inde. Des constructeurs automobiles montent ses joints multicouches en première monte, et la gamme de compétition est entièrement dessinée et fabriquée en Italie.
	Cometic Gasket, Inc., constructeur américain de joints et de solutions d'étanchéité pour moteurs, a vu le jour en 1989 à Concord, dans l'Ohio. Son métier : le joint à la demande, à l'alésage et à l'épaisseur souhaités, entièrement fabriqué aux États-Unis avec des matériaux américains.

Les avantages face au joint d'origine

Quand un joint renforcé devient nécessaire

• Ajout d'une suralimentation, ou hausse de la pression sur un moteur déjà turbocompressé
• Cylindre réalésé au-delà de ce que couvre l'alésage des joints proposés (83,5 et 84 mm)
• Modifier le taux de compression de série, d'après l'épaisseur du joint déposé
• Moteur ayant déjà perdu son joint, ou consommant du liquide de refroidissement
• Usage en compétition, où le joint enchaîne les montées en température

Compatibilité véhicules

Référence OEM : 06F 103 383 H.

Important : les joints de cette fiche sont référencés pour les moteurs 2,0 litres du relevé ci-dessous, chez Audi, Volkswagen, Seat et Skoda. Pour tout autre véhicule, relevez d'abord le code moteur avant de commander.

Pourquoi passer au joint renforcé ?

Lorsque le joint d'origine est au bout de ses possibilités, le joint renforcé le remplace : sous une pression de combustion plus forte, il garde sa forme au lieu de s'affaisser.

Dès qu'un moteur est préparé à fond, suralimenté davantage ou comprimé plus fort, le joint de culasse est le premier maillon du haut moteur à lâcher. Choisir un joint renforcé revient à éviter la fuite et la dépose de la culasse qui suit, un chantier nettement plus cher que la pièce.
