Bielles forgées SAAB - 2.3L 16V Turbo - B235 pour pistons forgés

Le moteur SAAB B235

Le SAAB B235 est un quatre-cylindres en ligne de 2,3 litres à 16 soupapes et turbocompresseur, issu de la famille « moteur H » développée par Saab. Apparu en 1997 sur la 9-5 (YS3E), il a animé la berline et le break suédois jusqu'en 2009, avant d'équiper également la 9-3 de première génération (YS3D) dans ses déclinaisons sportives. Bloc en fonte, culasse en aluminium à double arbre à cames en tête : l'architecture est celle d'un moteur conçu autour de la suralimentation, avec une réserve de matière qui explique sa réputation de longévité.

Toute la gamme partage la même base mécanique déclinée en plusieurs niveaux de puissance : le B235E d'environ 185 ch avec turbo Garrett basse pression, le B235L de 220 ch et le B235R Aero de 230 à 260 ch avec turbo Mitsubishi TD04. C'est précisément cette marge qui a fait du B235 un moteur très travaillé par les préparateurs : une reprogrammation et une hausse de la pression de suralimentation suffisent à faire grimper la pression dans les cylindres bien au-delà du cahier des charges d'origine. La bielle de série devient alors la pièce qui limite la préparation, et des bielles forgées en acier 4340 lèvent ce verrou avant le passage aux pistons forgés.

Les bielles forgées

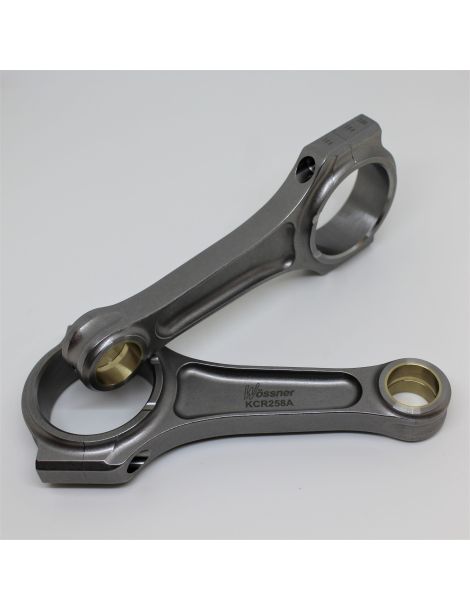

Taillées dans un acier 4340 à haute résistance, ces bielles forgées apportent au bas moteur du B235 la réserve mécanique qui lui manque dès que la puissance grimpe. Elles deviennent indispensables au moment d’un passage en pistons forgés, d’une montée en régime, d’une hausse de la pression de suralimentation ou d’un gain de cylindrée : autant de situations où la bielle de série, dessinée pour la production, atteint ses limites. Le profil I de Wössner, 690,74 g pour un entraxe de 153 mm et un axe de 24 mm, y répond avec une section pleine et un fibrage continu.

Prévues pour absorber les contraintes des moteurs préparés, en suralimentation par turbocompresseur comme par compresseur volumétrique, elles couvrent toutes les disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack. Elles accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au bloc de compétition entièrement redessiné.

Caractéristiques techniques des bielles forgées B235

Couple de serrage et allongement

Ici une seule combinaison est proposée, la bielle Wössner avec sa visserie ARP 2000 en 3/8" : il n’y a donc qu’une plage à respecter, et aucune raison de s’en écarter. En dessous, la vis n’installe pas la tension nécessaire pour maintenir le chapeau plaqué quand le piston est rappelé en haut de course : le joint bielle-chapeau s’ouvre de façon cyclique, le coussinet est maté puis poinçonné, il perd son épaisseur avant sa position, et le palier chauffe. Au-dessus, la vis franchit son domaine élastique : l’allongement devient permanent, la précharge tombe, tandis que la surcharge referme et déforme le logement de coussinet, ovalise la tête de bielle et supprime toute portée régulière. Sur un B235 turbo préparé, ces deux dérives se paient au même prix. Les valeurs du tableau ci-dessous sont celles du fabricant de la visserie et s’entendent avec le lubrifiant de montage ARP, la lubrification modifiant fortement le couple lu. Le contrôle de l’allongement au comparateur reste la méthode de référence, et la notice fournie avec le kit prévaut en cas de divergence.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I. Avec sa section centrale plus fine, la bielle en I est plus légère : moins d’inertie et des montées en régime plus libres. C’est le profil privilégié sur les moteurs turbo modernes. Sa déclinaison I-HD (Heavy Duty) en est une version renforcée, conçue pour des charges plus élevées.

Comment choisir sa visserie de bielle ?

La vis de bielle se juge d’abord sur sa métallurgie : nuance de l’alliage, propreté de l’acier, traitement thermique conduit dans la masse, puis roulage des filets une fois la pièce traitée, qui écrouit le fond de filet et éloigne l’amorce de fatigue. S’y ajoutent la tenue à la corrosion et la régularité dimensionnelle, sans laquelle la précharge varie d’une vis à l’autre. Cette bielle Wössner du B235 est livrée avec la visserie ARP 2000 en 3/8"-38 mm : reportez-vous au tableau ci-dessus pour le couple et l’allongement, et privilégiez toujours le contrôle à l’allongement mesuré.

ARP 2000 est un acier corroyé traité à cœur dont la résistance à la traction se situe autour de 220 000 psi, soit ~1 517 MPa. Filets roulés après traitement thermique, excellente endurance en fatigue cyclique, bonne stabilité face à la corrosion d’ambiance et aucune contrainte de stockage particulière. Le grade est donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, ce qui en fait le plus courant en circuit, trackday, drift, rallye, drag et course de côte. C’est la visserie livrée avec la bielle Wössner profil I de ce B235, en 3/8"-38 mm.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

Wössner est un fabricant allemand réputé pour ses pistons et ses bielles forgés haut de gamme. Ses bielles sont usinées dans un acier 4340 selon des tolérances serrées, équilibrées puis livrées prêtes au montage, un niveau de finition apprécié autant en rallye que sur circuit. Pour le SAAB B235, le jeu est proposé en profil I avec visserie ARP 2000, une combinaison qui privilégie la légèreté et la liberté de montée en régime tout en gardant une réserve de résistance confortable.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur SAAB B235

Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du moteur SAAB B235 (3.0L 24V biturbo) :

Référence OEM : 30589313 (remplace 9199233), jeu de 4 bielles.

Pourquoi c’est la solution la plus économique ?

Quand un bas moteur d’origine casse une bielle, la remise en état ne s’arrête pas là : il faut remplacer les bielles ET les pistons, presque toujours abîmés en même temps, parfois le vilebrequin. La facture d’un simple retour à l’état d’usine devient alors très élevée.

À budget équivalent, voire inférieur, un jeu de bielles forgées 4340 associé à des pistons forgés apporte une fiabilité et une marge de sécurité d’un autre ordre, avec un vrai potentiel d’évolution de la puissance pour ce 2,3 litres turbo. C’est le choix des préparateurs européens depuis plus de quinze ans. Sur un usage routier soutenu comme en compétition, le gain de sérénité est immédiat.

À budget égal : plus de fiabilité, plus de potentiel et plus de longévité pour l’attelage mobile.
