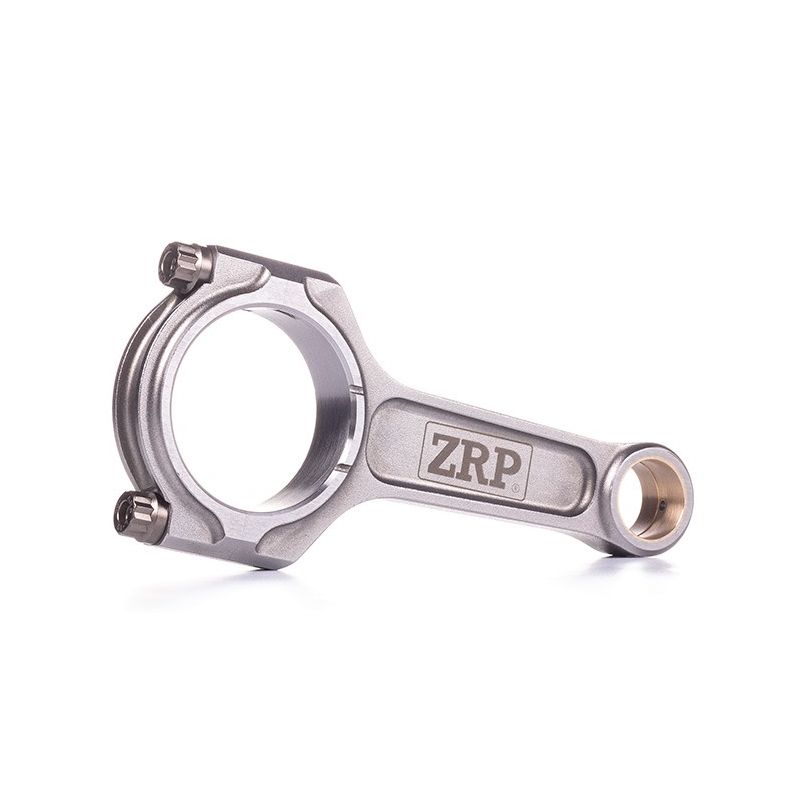

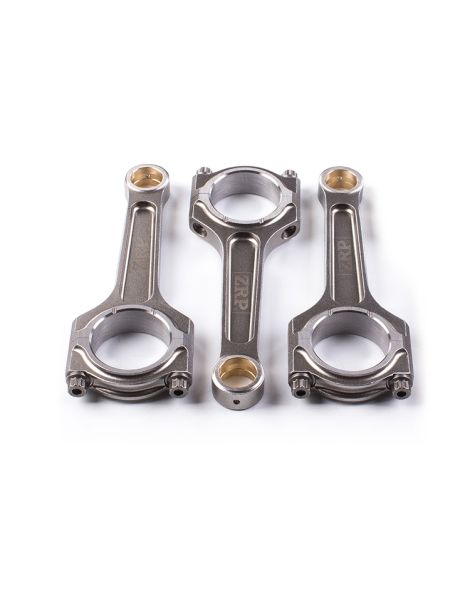

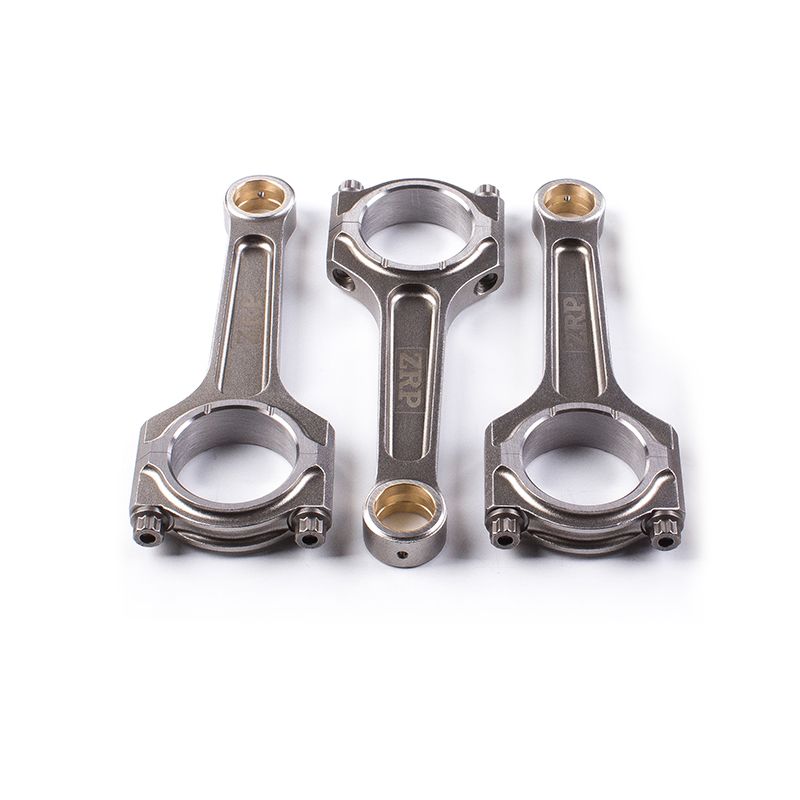

Kit de 3 bielles forgées en acier 4340 pour Ford 1.0L EcoBoost 12V Turbo.
Le 1.0 EcoBoost est le trois-cylindres turbo de 999 cm³ que Ford produit depuis 2012. Ses cotes très longue course (alésage 71,9 mm, course 82 mm) et sa suralimentation lui donnent du couple tôt malgré une cylindrée minuscule, ce qui lui a valu d’équiper une large part de la gamme du constructeur.
La contrepartie est un moteur très sollicité : trois cylindres seulement pour produire la puissance, une pression de suralimentation élevée dès l’origine et un bas moteur dimensionné au plus juste. La bielle de série est à chapeau fracturé et n’est pas commercialisée séparément, ce qui laisse peu d’options en cas de dommage.
C’est là que la bielle forgée prend tout son sens. Un corps matricé en acier traité, usiné puis apparié en poids, remonte nettement le plafond de charge admissible et rend la reprise de puissance envisageable sans jouer la fiabilité. Sur un 1.0 EcoBoost préparé, elle conditionne aussi bien la tenue en régime que la longévité du vilebrequin.
Forgées dans un acier 4340 à haute résistance puis usinées avec précision, les bielles forgées renforcées sécurisent le bas moteur du 1.0 EcoBoost dès que la puissance dépasse la cible d’origine. Elles s’imposent lors d’un passage en pistons forgés, d’une montée en régime, d’une hausse de la pression de suralimentation ou d’une recherche de couple supplémentaire, autant de cas où la bielle d’origine en métal fritté finit par plier ou rompre. Conçues pour encaisser les fortes contraintes des petits trois-cylindres turbo poussés, ces bielles en profil I équipées de visserie ARP 2000 couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au moteur de compétition. Chaque bielle est équilibrée et livrée avec sa visserie haute performance.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 20 mm | Largeur pied | Diamètre tête OEM n.p. | Largeur tête | Entraxe OEM 137 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| R-FOR-006-I | ZRP | I | ARP 2000 - 5/16" - 38 mm | 20 | - | 43 | 19,55 | 137 | 383 g |
ZRP : Pied de bielle droit, non conique.
| Bielle | Visserie | Couple de serrage | Allongement préconisé |
|---|---|---|---|
| ZRP - I | ARP 2000 | 40,7 N·m | 0,140 – 0,152 mm |
Sur ce trois-cylindres EcoBoost, six vis seulement assurent la fermeture des chapeaux de bielle : chacune compte. Un couple affiché à la clé ne dit rien de la force réellement installée dans la vis, car une large part de l’effort se dissipe en frottement dans le filetage et sous la tête. Les valeurs du tableau ci-dessus sont celles préconisées par le fabricant de la visserie et doivent être appliquées sans interprétation. Le contrôle de l’allongement au comparateur reste la méthode de référence : il mesure l’étirement de la vis, donc la précharge réellement obtenue. Filets dégraissés puis lubrifiant de montage ARP en couche régulière, serrage progressif en plusieurs passes alternées : sur des vis ARP 2000 de 5/16 de pouce, ces gestes font toute la différence. La notice livrée avec le kit prévaut toujours.
| L’acier 4340 est un acier allié nickel-chrome-molybdène utilisé en aéronautique comme en compétition automobile. Forgé puis traité thermiquement (trempe et revenu), il offre une excellente résistance à la traction, une grande tenue en fatigue et une réelle ductilité. Face à une bielle d’origine (souvent en métal fritté, optimisée pour le coût de série), une bielle forgée 4340 affiche environ +19 % de limite élastique, +8 % de résistance à la traction et surtout +19 à +37 % de résistance en fatigue, soit une durée de vie sous charge cyclique plusieurs fois supérieure. C’est ce qui fait du 4340 forgé le matériau de référence dès que la suralimentation et le régime montent. |

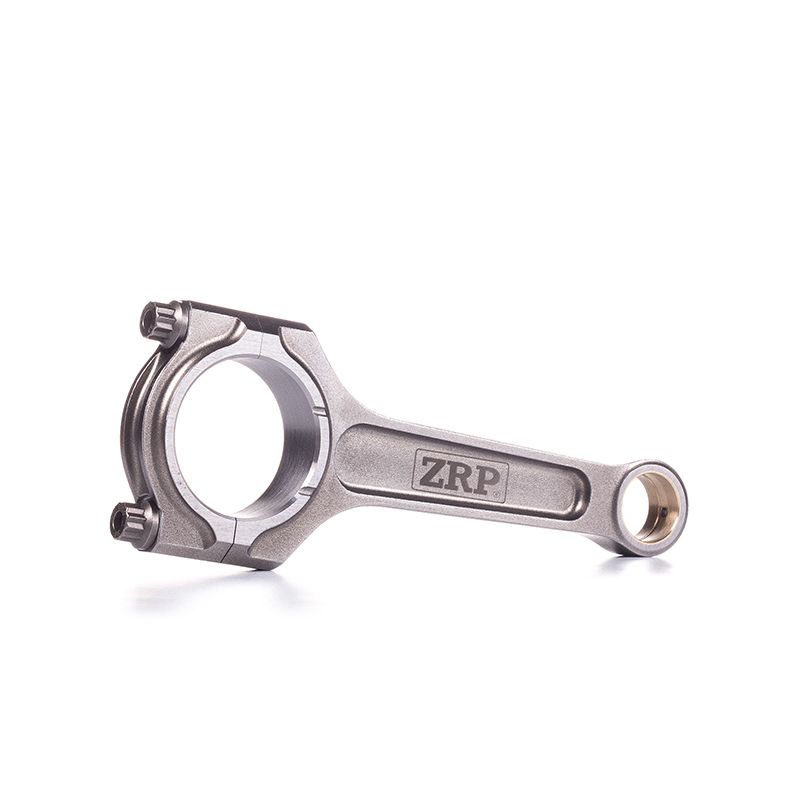

 | Profil I. Avec sa section centrale plus fine, la bielle en I est plus légère : moins d'inertie et des montées en régime plus libres. C'est le profil le plus répandu sur les moteurs turbo modernes et le choix naturel pour une préparation du 1.0 EcoBoost privilégiant le régime. |
Sur une vis de bielle, la métallurgie compte plus que la taille. La nuance de l’alliage fixe la limite élastique et la résistance à la traction, le traitement thermique conduit dans la masse donne une dureté homogène, et le roulage des filets, réalisé après ce traitement, écrouit le fond de filet et repousse l’amorce de fissure de fatigue. La chimie de l’acier détermine enfin la tenue à la corrosion et l’éventuelle sensibilité à l’hydrogène. Ce trois cylindres 1,0 litre EcoBoost est livré avec une visserie ARP 2000 en 5/16"-38 mm : reportez-vous au tableau pour le couple et l’allongement, et contrôlez toujours le serrage à l’allongement mesuré.
 | ARP 2000 est un acier corroyé traité à cœur dont la résistance à la traction se situe autour de 220 000 psi, soit ~1 517 MPa ; ses filets sont roulés après traitement thermique, ce qui lui donne une excellente endurance en fatigue cyclique, et sa composition le rend stable face à la corrosion d’ambiance, sans contrainte de stockage. Le grade est donné jusqu’à 150 ch par cylindre pour une vis en 5/16" et jusqu’à 8 500 tr/min, et reste le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Sur ce trois cylindres EcoBoost, il est proposé au diamètre 5/16" en largeur 38 mm, conformément à la bielle ZRP profil I. |
En complément du serrage au couple, la mesure de l'allongement des vis de bielle est la vérification la plus fiable pour obtenir une précharge optimale. Le contrôle se fait vis montée : on place la jauge de mesure (comparateur) sur les deux extrémités de la vis et on lit son allongement réel, qui doit correspondre à la valeur préconisée (voir le tableau couple & allongement ci-dessus). Cette méthode s'affranchit des écarts de frottement propres au serrage au couple et sécurise l'assemblage sur les moteurs fortement sollicités. |
Acheter la jauge d'allongement ARP →
 | ZRP est la marque grecque d’Alex Drakos, dont l’atelier athénien assure le dessin, la forge et l’usinage. Pour ce trois-cylindres, la bielle est produite en acier 4340, usinée sur toutes ses faces puis pesée et appariée à ±1 g, un soin qui compte sur un moteur au vilebrequin court et très chargé. Le profil I est proposé avec visserie ARP 2000 en 5/16". La marque a bâti son expérience en rallye, sur circuit et en drift. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
Ces bielles forgées sont conçues pour le moteur Ford 1.0 EcoBoost trois-cylindres, codes SFJA, SFJB, SFJC, SFJD, M1JH, M1JE, monté notamment sur les Ford Fiesta et Focus 1.0 EcoBoost.
Référence OEM : bielle non commercialisée séparément (conception à chapeau fracturé propre à la gamme EcoBoost).
Investir dans des bielles forgées, c'est d'abord protéger l'ensemble du moteur. Une bielle d'origine qui cède entraîne presque toujours la destruction du bloc, du vilebrequin et de la culasse.
Pour le 1.0 EcoBoost, le surcoût de bielles forgées reste sans commune mesure avec le prix d'une réfection complète après casse. C'est l'assurance d'une préparation fiable, capable d'encaisser durablement la surpuissance.
Avec leur visserie ARP incluse et un profil I adapté à un large éventail d'usages, ces bielles forgées offrent le meilleur compromis entre performance, sécurité mécanique et durabilité pour votre Ford 1.0 EcoBoost.
